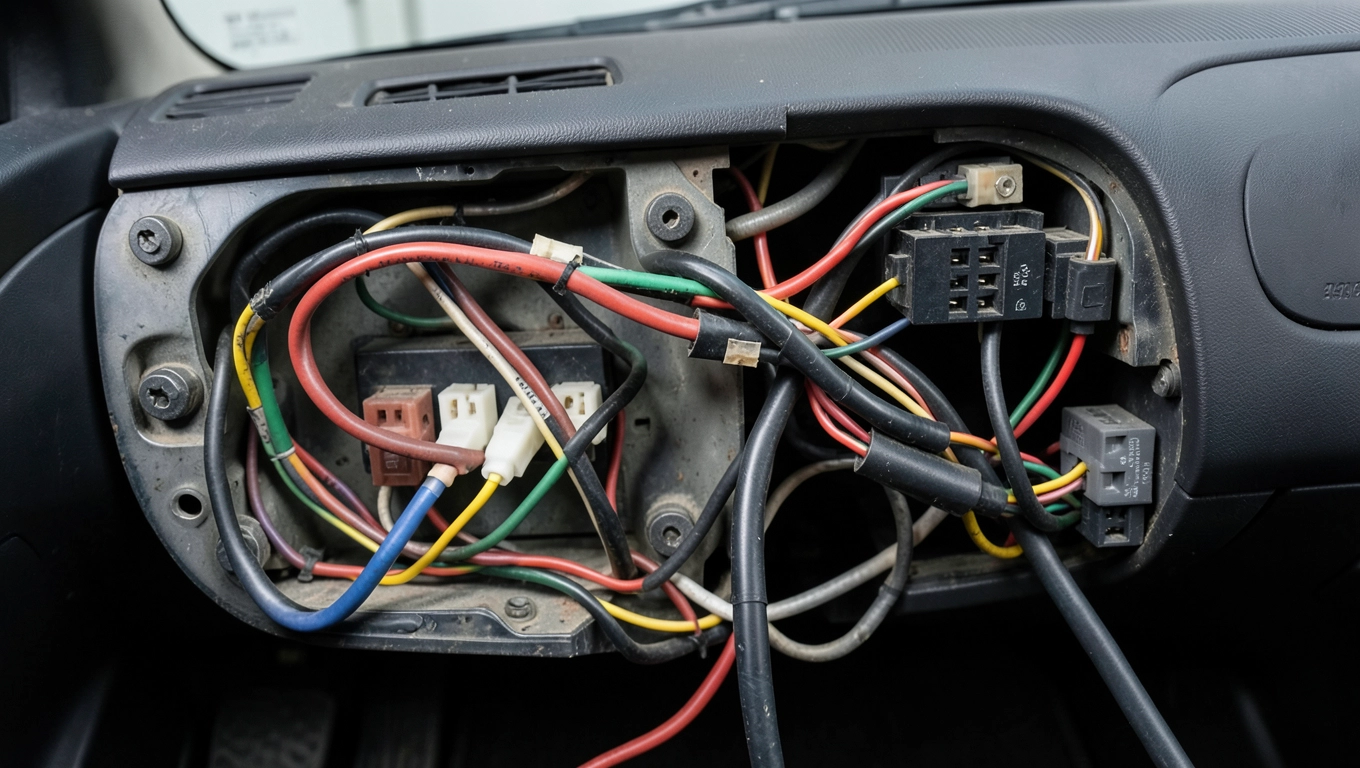

Jak działa budowa instalacji elektrycznych w samochodzie

Schemat instalacji elektrycznej samochodu krok po kroku

Każdy obwód w pojeździe można potraktować jako odrębny organizm, który oddycha prądem tylko wtedy, gdy zamyka się w pętli od plusa przez odbiornik do masy. Budowa instalacji elektrycznych w pojazdach samochodowych opiera się na tej prostej zasadzie, choć jej fizyczna realizacja bywa znacznie bardziej wielowarstwowa, niż sugeruje sam schemat ideowy.

• Schemat instalacji elektrycznej samochodu krok po kroku
• Dobór przewodów i zabezpieczeń w instalacji samochodowej
• Najczęstsze błędy przy montażu instalacji elektrycznej w aucie

Centralnym punktem całego układu pozostaje akumulator, najczęściej o napięciu 12 V dla aut osobowych i 24 V dla ciężarowych. Jego zacisk dodatni biegnie do skrzynki bezpiecznikowej przez grubą linkę o przekroju od 16 do 35 mm², co minimalizuje spadki napięcia przy rozruchu silnika, gdy pobór prądu chwilowo przekracza 300 A.

Skrzynka bezpiecznikowa działa jak stacja rozdzielcza, w której każdy obwód odbiera osobny bezpiecznik topikowy lub automatyczny. Od niej odchodzą wiązki kablowe prowadzone wzdłuż podłużnic i przez grodziki kabinowe, a ich trasy wyznaczają elastyczne peszel oraz uchwyty zatrzaskowe.

Obwody sterujące i sygnałowe

Obok obwodów mocy istnieje druga, znacznie delikatniejsza sieć. Wiązka elektryczna auta zawiera linie sygnałowe o przekroju 0,35-0,5 mm², przesyłające dane między czujnikami, sterownikami ECU i magistralami CAN. Sygnał w nich ma napięcie rzędu 0,5-4,5 V, dlatego wszelkie uszkodzenia izolacji objawiają się zakłóceniami, a nie klasycznym zwarciem.

Kluczowe elementy tej sieci to:

• Czujniki temperatury, ciśnienia i położenia wału korbowego.
• Sterowniki jednostki napędowej, ABS, komfortu i nadwozia.
• Magistrala CAN z dwoma skręconymi przewodami CAN-H i CAN-L, rezystorami końcowymi 120 Ω.
• Złącza diagnostyczne OBD-II zgodne z normą ISO 15031.

Każde złącze powinno spełniać klasę szczelności IP67, ponieważ woda w komorze silnika potrafi wniknąć nawet w najmniejszą szczelinę podczas ulewnego deszczu.

Masa jako fundament układu

Punkt masy to miejsce, w którym obwód się zamyka, a jego jakość decyduje o stabilności napięcia. Połączenie masowe wykonuje się linką miedzianą o przekroju minimum 6 mm², oczyszczoną do gołego metalu i zabezpieczoną przed korozją smarem przewodzącym.

Słaby styk masowy objawia się dziwnymi symptomami: przyciemnionymi światłami podczas rozruchu, losowymi błędami czujników, a nawet cofaniem się wskazówek zegarów. Spadek napięcia powyżej 0,3 V na połączeniu wystarczy, by sterownik potraktował sygnał jako błędny.

W wielowarstwowych układach stosuje się centralny punkt masy przy karoserii oraz lokalne masy bloków silnika i skrzyni biegów. Dzięki temu prądy powrotne z rozrusznika nie zakłócają pracy czułych czujników elektronicznych.

Dobór przewodów i zabezpieczeń w instalacji samochodowej

Przewód w aucie to nie tylko kawałek miedzi w izolacji, lecz element dobrany pod kątem obciążenia, temperatury i warunków mechanicznych. Przekrój kabla rośnie proporcjonalnie do natężenia prądu, a konkretne wartości reguluje norma PN-EN 60332 oraz wytyczne producentów komponentów.

Dla typowych obwodów oświetlenia stosuje się przewody 0,75-1,0 mm², dla gniazd zapalniczki i ogrzewania foteli 1,5-2,5 mm², a dla pompy paliwa i wentylatora chłodnicy 4-6 mm². Zbyt cienki kabel grzeje się pod obciążeniem, topi izolację i w końcu staje się iskrą, która potrafi wzniecić pożar podszybia.

Bezpieczniki jako ostatnia linia obrony

Bezpiecznik topikowy przerywa obwód, gdy prąd przekroczy wartość nominalną o 30-50%. Jego czas zadziałania zależy od nadmiaru prądu: przy dwukrotnym przeciążeniu topi się po kilkunastu sekundach, przy pięciokrotnym w ułamku sekundy. Ta celowość sprawia, że nie wolno zastępować go egzemplarzem o wyższym amperażu.

Współcześnie stosuje się trzy główne typy zabezpieczeń:

• Standardowe blade (mini, standard, maxi) z kolorową oprawą kodującą prąd.
• Automatyczne resetowalne PTC, wracające do stanu pierwotnego po ostygnięciu.
• Bezpieczniki wysokoprądowe MEGA i MIDI w torze akumulator-skrzynka.

Przekaźniki separują obwody sterujące od mocy, pozwalając cewce o poborze 150 mA sterować odbiornikiem pobierającym 40 A. Schemat podłączenia przekaźnika obejmuje cewkę (nóżki 85 i 86), styki wspólne (30) i styki wyjściowe (87 lub 87a dla normalnie zwartych).

Normy i materiały izolacyjne

Izolacja kabli samochodowych wytrzymuje temperatury od −40°C do +125°C, a specjalne wersje silikonowe nawet do +200°C. Polietylen usieciowany XLPE i PVC są powszechne, lecz w pobliżu silnika lepiej sprawdza się izolacja fluoropolimerowa.

Każdy przewód powinien być prowadzony z zapasem długości 20-30 mm na każdym końcu, ponieważ wibracje i ruchy termiczne szybko wybierają luz. Trasa powinna omijać ostre krawędzie, ruchome elementy zawieszenia oraz źródła ciepła powyżej 80°C.

Najczęstsze błędy przy montażu instalacji elektrycznej w aucie

Pierwszy grzech to łączenie przewodów przez skręcanie i owijanie taśmą izolacyjną. Takie połączenie utlenia się w ciągu kilku miesięcy, zwiększa rezystancję i potrafi samoistnie się rozkalibrować pod wpływem drgań. Profesjonalne złączki lutowane lub zaciskane z koszulką termokurczliwą zachowują stabilność przez lata.

Drugi, równie powszechny błąd to brak osobnego obwodu masy dla wzmacniacza audio. Gdy jego obudowa dzieli masę z resztą elektroniki, pojawia się przydźwięk sieciowy 50 Hz słyszalny jako jednostajny szum. Dedykowana linka masowa o przekroju 10-16 mm², prowadzona bezpośrednio do karoserii w najkrótszej trasie, rozwiązuje problem u źródła.

Brak zabezpieczenia przed wilgocią

Woda wnika w złącza nawet w autach z niskim przebiegiem, szczególnie po myjni ciśnieniowej. Brak uszczelek w gniazdach, niedokręcone obejmy peszli, prowadzenie kabli w miejscach zbierania wody wszystko to skraca żywotność instalacji. Smar dielektryczny na bazie silikonu nałożony na styki wypiera wilgoć i hamuje korozję.

Trzecim błędem jest montaż dodatkowych odbiorników bezpośrednio pod kluczyk stacyjki, z pominięciem przekaźnika. Cewka zapłonowa w stacyjce ma ograniczoną żywotność do około 20 000 cykli, a każdy poboczny odbiornik zwiększa obciążenie jej styków. Układ elektryczny pojazdu wymaga sterowania pośredniego przez przekaźnik, gdy pobór prądu przekracza 5 A.

Czwarty problem to ignorowanie spadków napięcia na długich trasach kablowych. Dla obwodu 10 A na odcinku 5 m przy przekroju 1,5 mm² spadek wynosi 1,18 V, co stanowi prawie 10% napięcia nominalnego. Odbiornik pracuje wtedy w trybie obniżonej mocy, a jego żywotność drastycznie spada.

Diagnostyka zamiast zgadywania

Diagnostyka zaczyna się od pomiaru spadku napięcia na każdym podejrzanym połączeniu, a nie od wymiany bezpieczników. Miernik ustawiony na zakres 0-20 V DC, podłączony między końcówki kabla pod obciążeniem, pokazuje prawdę w ciągu kilku sekund.

Skaner OBD-II odczytuje kody usterek DTC zapisane w pamięci ECU, ale tylko wtedy, gdy magistrala CAN działa poprawnie. Brak komunikacji ze sterownikiem najczęściej oznacza przerwę w jednym z przewodów CAN-H lub CAN-L albo uszkodzony rezystor końcowy 120 Ω.

Ostatni błąd to traktowanie masy jako czegoś oczywistego. Pomiar rezystancji połączenia masowego powinien wykazać wartość poniżej 0,1 Ω, w przeciwnym razie każdy sterownik będzie pracował w warunkach chaosu elektrycznego. Oczyszczenie styków, dokręcenie śruby momentem 12-15 Nm i zabezpieczenie smarem przewodzącym przywraca porządek.

Prawidłowa budowa instalacji elektrycznej w pojeździe samochodowym to nie kwestia intuicji, lecz konsekwentnego stosowania norm, przekrojów i zabezpieczeń. Każdy amper ma swoje miejsce, każdy przewód swoją rolę, a każdy bezpiecznik swoją granicę tolerancji. Gdy te elementy współgrają, instalacja działa tak cicho i niezawodnie, jak powinna przez cały okres eksploatacji auta.
