Instalacja elektryczna natynkowa – przepisy

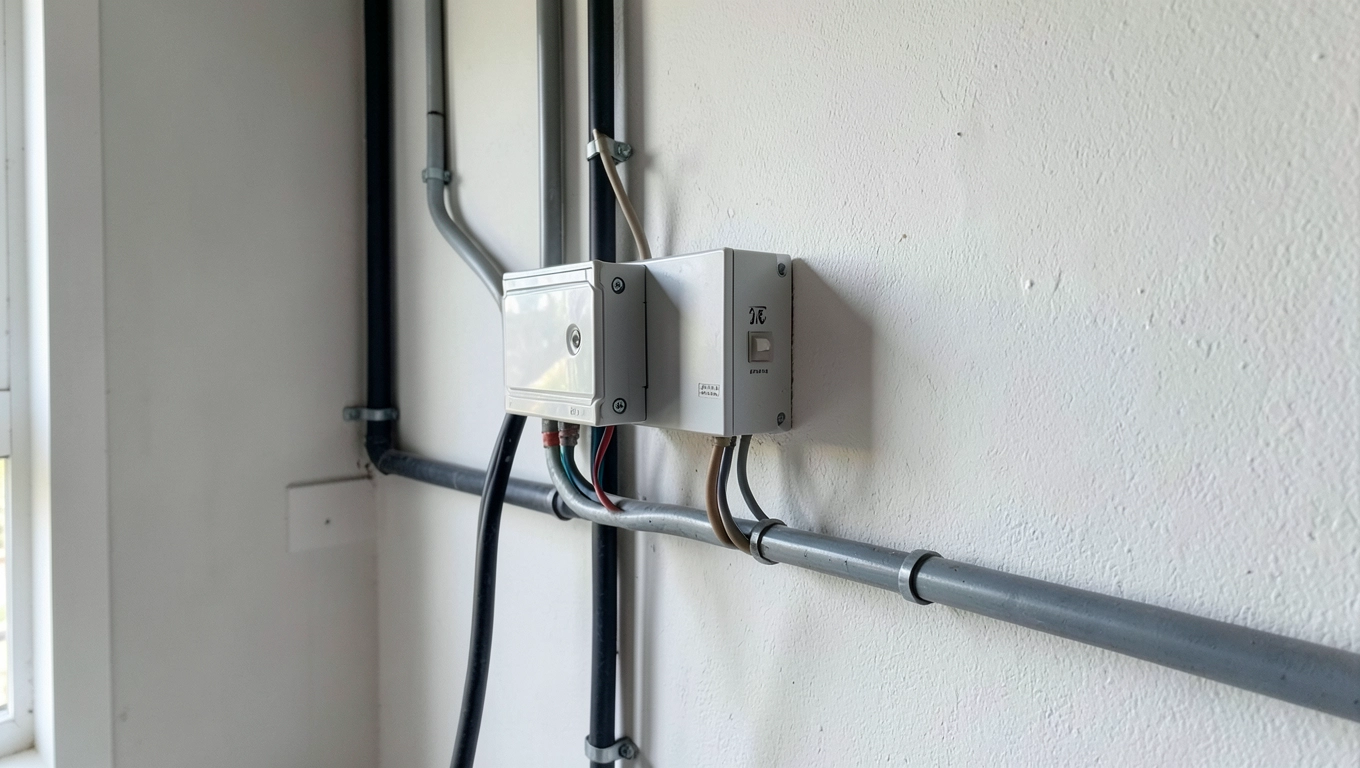

Natynkowa instalacja elektryczna często wydaje się najprostszym wyjściem, ale stoi przed nami kilka ważnych dylematów: jaki materiał wybrać, by montaż był trwały i bezpieczny; jak poprowadzić trasy, by oddzielić zasilanie od sygnałów; oraz jakie rozwiązania spełnią wymagania norm i pozwolą na komfortowe rozbudowy w przyszłości. Kluczowe wątki to dobór tras kablowych i osprzętu, pojemność kanałów oraz separacja przewodów. W dalszej części przeanalizuję konkretne wymiary, ceny i praktyczne wytyczne, które pomogą podjąć decyzję zgodną z przepisami, bez niepotrzebnych kompromisów.

• Trasy kablowe natynkowe i ich zastosowania
• Rodzaje natynkowych tras i osprzętu
• Planowanie prowadzenia instalacji (położenie i pojemność kanałów)
• Materiał i trwałość: PCV, poliwęglan i bezhalogenowe
• Separacja przewodów i układanie w korytkach
• Bezpieczeństwo i zgodność z normami i dokumentacją
• Instalacja elektryczna natynkowa przepisy — Pytania i odpowiedzi

W tabeli zawarłem typowe rozmiary i orientacyjne ceny dostępne na rynku, by łatwiej porównać rozwiązania. Dla prostych instalacji listwa 16×10 jest najtańsza i najłatwiejsza do montażu, lecz pojemność korytka 40×60 pozwala na prowadzenie większej liczby przewodów oraz dodatkowych kabli sygnałowych. Przy planowaniu warto pamiętać, że koszty zmieniają się zależnie od materiału: PCV będzie najtańsze, poliwęglan mocniejszy i droższy, a bezhalogenowe rozwiązania podnoszą cenę, ale poprawiają bezpieczeństwo przeciwpożarowe.

Trasy kablowe natynkowe i ich zastosowania

Trasy natynkowe to listwy, korytka i kanały, które można montować bez ingerencji w strukturę ściany, co szybko daje użyteczny efekt. Najczęściej wykorzystuje się je do modernizacji, gdy potrzeby rosną, a wyburzanie ścian nie wchodzi w grę. Montaż jest szybki, łatwo dopasować długości, a elementy osprzętu można wymieniać bez większego bałaganu, dzięki czemu instalacja będzie skalowalna.

Zobacz także: Protokół przeglądu instalacji elektrycznej – wzór do pobrania

W przypadku pomieszczeń suchych listwy płaskie i korytka małych przekrojów są wystarczające i ekonomiczne, natomiast w miejscach użyteczności publicznej czy w garażach warto zastosować szersze korytka. Trasy natynkowe wykorzystuje się także do prowadzenia kabli teleinformatycznych i sygnałowych, lecz należy zadbać o separację, by nie występowały zakłócenia. Szerokie korytka pozwalają na układanie równoległe przewodów i kabli bez krzyżowania, co ułatwia późniejszą rozbudowę.

Wybór trasy zależy od funkcji: do oświetlenia wystarczy listwa, do rozdziału obwodów gniazd użyjemy korytka. Przy określaniu przebiegu warto przewidzieć rezerwy na przyszłe potrzeby, bo dołożenie kolejnych przewodów do korytka jest łatwiejsze niż kucie ściany. Przy projektowaniu warto spisać plan tras i listę kabli, by montaż przebiegał sprawnie i zgodnie z przepisami.

Rodzaje natynkowych tras i osprzętu

Na rynku dostępne są trzy główne rodzaje listw i korytek: ekonomiczne PCV, wytrzymały poliwęglan oraz tworzywa bezhalogenowe stosowane tam, gdzie wymaga się ograniczenia emisji szkodliwych gazów przy pożarze. Każde rozwiązanie ma swoje zalety: PCV jest najtańsze, poliwęglan wytrzymuje uderzenia i UV, a bezhalogenowe materiały spełniają podwyższone wymagania bezpieczeństwa. Przy wyborze osprzętu warto też zwrócić uwagę na kompatybilność systemu — puszki, łączniki i zaślepki muszą pasować do korytek.

Zobacz także: Jak Zostać Projektantem Instalacji Elektrycznych?

Osprzęt natynkowy obejmuje puszki, łączniki, listwy z przegrodami oraz obudowy gniazd. Puszki natynkowe są najczęściej dostępne w kilku rozmiarach: Ø60 i Ø75 to standardy, które pozwalają na montaż pojedynczych i podwójnych łączników. Łączniki i gniazda natynkowe montuje się na puszkach; warto wybierać osprzęt z systemem uszczelnienia, jeśli instalacja znajduje się w wilgotnym miejscu.

Wybierając osprzęt, zwróć uwagę na sposób mocowania: klamry zatrzaskowe przyspieszają montaż, a śruby zapewniają trwałość. Montaż elementów osprzętu jest łatwy, ale trzeba przewidzieć miejsce na przewody i ewentualne oznakowanie obwodów. Dzięki temu przyszła inspekcja lub rozbudowa przebiegnie sprawnie, a dokumentacja będzie czytelna dla elektryka i inwestora.

Planowanie prowadzenia instalacji (położenie i pojemność kanałów)

Planowanie zaczyna się od rysunku tras z zaznaczonymi punktami odbiorczymi i puszkami, co ułatwia ocenę pojemności korytek i ilości potrzebnych metrów. Przy szacowaniu pojemności można przyjąć orientacyjne liczby z tabeli, ale lepiej policzyć przekroje przewodów i porównać z polem przekroju korytka. Należy też uwzględnić miejsce na łączniki i przejścia przez ściany, bo te fragmenty najczęściej wymuszają większe przekroje.

Praktyczny plan instalacji warto sporządzić krok po kroku:

• Wyznacz punkty odbiorcze (gniazda, łączniki, oświetlenie).
• Dobierz trasę najkrótszą, ale z uwzględnieniem estetyki i bezpieczeństwa.
• Oblicz przekroje przewodów i zsumuj ich pola przekroju, by dobrać korytko.
• Zostaw rezerwę 20–30% pojemności na przyszłe modyfikacje.

W zależności od liczby kabli i rodzaju przewodów, kanały dobiera się tak, by nie przekroczyć dopuszczalnego wypełnienia; przy większych obciążeniach stosuje się koryta z przegrodami. Kanały prowadzi się w narożnikach, przy listewkach przypodłogowych lub pod parapetami, by minimalizować ryzyko uszkodzeń mechanicznych. W miejscach, gdzie będzie większy ruch lub duże urządzenia, warto zastosować korytka o większym przekroju i mocniejsze uchwyty montażowe.

Łączniki i elementy osprzętu do natynkowej instalacji

Łączniki natynkowe i gniazda są dostępne w wielu wersjach: pojedyncze, podwójne, z klapką, z ochroną IP. Wybór zależy od miejsca montażu i potrzeb użytkownika; w łazience lub garażu konieczne są elementy o wyższej klasie szczelności. Montaż łączników wymaga dokładnego dopasowania puszki do korytka i zwrócenia uwagi na prowadzenie przewodów, aby nie naciągać izolacji.

Osprzęt montuje się zazwyczaj na puszkach natynkowych, których ceny wahają się od kilku do kilkunastu złotych za sztukę, w zależności od materiału i wielkości. Puszki można montować bezpośrednio na ścianie lub na listwie korytkowej; ważne, żeby były stabilnie przymocowane, a przewody miały luz montażowy. Montuje się też ramki i zaślepki, które poprawiają estetykę i chronią przewody przed zabrudzeniem.

W zakresie bezpieczeństwa osprzęt powinien mieć odpowiednie oznaczenia i zgodność z normami. Łączniki i gniazda z uziemieniem obowiązkowo stosuje się tam, gdzie wymagają tego przepisy, a dodatkowe zabezpieczenia różnicowoprądowe można montować na poziomie rozdzielnicy. Dzięki starannemu doborowi osprzętu montaż przebiega sprawnie, a instalacja będzie odporna na codzienne użytkowanie.

Materiał i trwałość: PCV, poliwęglan i bezhalogenowe

PCV jest najczęściej wybieranym materiałem, bo jest tani i łatwy w obróbce; na rynku można znaleźć listwy od kilku złotych za metr, co jest atutem przy remontach. Poliwęglan będzie droższy, ale odporny na uderzenia i promieniowanie UV, więc sprawdza się tam, gdzie trwałość ma znaczenie. Tworzywa bezhalogenowe wykorzystuje się w miejscach o podwyższonym ryzyku pożarowym; ich ceny na rynku są wyższe, ale wpływają na bezpieczeństwo użytkowników.

Trwałość osprzętu zależy od środowiska: w pomieszczeniach suchych PCV wystarczy, natomiast na zewnątrz lub w wilgotnych pomieszczeniach lepiej zastosować poliwęglan lub materiały z klasy ochrony IP. Materiał wpływa też na estetykę — gładkie listwy PCV łatwo się czyści, poliwęglan zachowuje kolor, a bezhalogenowe korytka są wybierane tam, gdzie wymagana jest wyższa klasa bezpieczeństwa. Wybór będzie zależności od budżetu i wymogów obiektu.

Poniższy wykres pokazuje orientacyjne ceny materiałów i daje punkt odniesienia przy kalkulacji kosztów instalacji.

Separacja przewodów i układanie w korytkach

Separacja przewodów jest kluczowa — przewody zasilające należy prowadzić w oddzielnych przegrodach od kabli telekomunikacyjnych, by uniknąć zakłóceń i problemów przy konserwacji. Korytka z przegrodami umożliwiają logiczny układ i łatwy montaż dodatkowych przewodów, a listwy z kilkoma komorami ułatwiają separację sygnałów od zasilania. Przy większej liczbie przewodów warto zastosować korytka o większej szerokości, bo łatwiej rozdzielić przewody i oznaczyć je podczas montażu.

Do rozdziału przewodów wykorzystuje się przegrody wewnętrzne lub oddzielne listwy; takie rozwiązanie sprawia, że konserwacja będzie szybsza, a ryzyko pomyłki mniejsze. Przy układaniu przewodów trzeba pamiętać o zachowaniu promieni gięcia dla kabli i o luzach montażowych przy puszkach. Najczęściej prowadzi się przewody równolegle i mocuje je opaskami w odstępach gwarantujących stabilność, co ułatwia późniejsze dodawanie lub wymianę przewodów.

W zależności od typu przewodów używa się opasek montażowych, przepustów szczelnych i zaślepek, które chronią przewody przed uszkodzeniem mechanicznym. W miejscach publicznych lub przemysłowych warto stosować korytka metalowe lub z poliwęglanu, które lepiej chronią przewody przed czynnikami zewnętrznymi. Oznakowanie przewodów w korytkach przyspiesza identyfikację obwodów i ułatwia przyszłe prace serwisowe.

Bezpieczeństwo i zgodność z normami i dokumentacją

Bezpieczeństwo instalacji natynkowej zależy od zgodności z normami dotyczącymi instalacji niskiego napięcia oraz standardów dla puszek i osprzętu, dlatego dokumentacja powinna zawierać rysunki tras, specyfikację przewodów i listę elementów. Przy odbiorze instalacji sprawdza się ciągłość przewodów, poprawność ochrony przeciwporażeniowej oraz zgodność montażu z zaleceniami producentów osprzętu. W dokumentacji warto ująć też informacje o zabezpieczeniach różnicowoprądowych tam, gdzie są wymagane.

W przypadku inspekcji technicznej łatwiej udowodnić zgodność z przepisami, gdy wszystkie puszki i korytka mają opisane obwody, a przewody oznaczone kolorami lub etykietami. Zaleca się także prowadzenie rejestru zmian — każda modyfikacja powinna być naniesiona na plan instalacji. Dzięki temu przyszłe naprawy i rozbudowy będą przebiegać sprawnie, a odpowiedzialność za zgodność będzie jasna.

Przy wyborze rozwiązań pamiętaj o równowadze między kosztem a bezpieczeństwem: tańszy montaż może wymagać częstszej konserwacji, a inwestycja w lepsze materiały często zmniejszy koszty eksploatacji. Zależności między materiałem, pojemnością korytek, i koniecznością separacji przewodów warto rozważyć na etapie planowania. Dzięki dobrze przemyślanej instalacji natynkowej można osiągnąć estetykę, funkcjonalność i zgodność z zasadami bezpieczeństwa bez konieczności kosztownych przeróbek.

Instalacja elektryczna natynkowa przepisy — Pytania i odpowiedzi

• Pytanie: Jakie przepisy i normy aktualnie regulują instalacje natynkowe?

  Odpowiedź: Przepisy obejmują aktualne normy PN-EN dotyczące instalacji elektrycznych, a także odpowiednie rozporządzenia i wytyczne dotyczące bezpieczeństwa, ochrony przeciwpożarowej i jakości instalacji. W praktyce należy opierać się na obowiązujących normach, lokalnych przepisach oraz zaleceniach producentów osprzętu natynkowego.

• Pytanie: Jak dobrać trasę natynkową i osprzęt do danej lokalizacji?

  Odpowiedź: Wybór zaczyna się od sposobu prowadzenia instalacji (podłoga, naroża, ściany), wyboru pojemności kanałów/korytek i możliwości ich rozbudowy, a także materiałów (PCV, poliwęglan, bezhalogenowe). Należy uwzględnić separację przewodów i łatwość dopasowania elementów do zmieniających się potrzeb.

• Pytanie: Jak zapewnić bezpieczeństwo pożarowe i trwałość natynkowych tras kablowych?

  Odpowiedź: Zabezpieczenia obejmują dobór odpowiednich kanałów/korytek, solidne mocowania oraz stosowanie materiałów odpornych na czynniki środowiskowe i pożarowe. Kluczowe jest także właściwe prowadzenie przewodów, ich separacja oraz zgodność z dokumentacją techniczną.

• Pytanie: Czy korytka i osprzęt natynkowy nadają się do rozdzielnic i szaf sterowniczych?

  Odpowiedź: Tak, korytka i przewody mogą być używane w rozdzielnicach i szafach sterowniczych, przy czym należy dopasować przekroje i żebrowanie do wymagań systemu oraz zapewnić łatwą modernizację instalacji.
