Instalacja elektryczna w peszlu czy podtynkowa – co lepiej sprawdzi się u Ciebie?

Masz przed sobą ścianę, projekt i wykonawcę, który rzuca hasła: „u mnie zawsze w peszlu" albo „u mnie zawsze pod tynk". Brzmi pewnie, ale Twoje pieniądze i spokój na lata zależą od jednej decyzji podjętej na etapie stanu surowego. W tym artykule nie dostajesz reklamy żadnej metody. Dostajesz konkretne kryteria, normy i liczby, które pozwalają dobrać sposób prowadzenia kabli do Twojego domu, a nie do cudzego. Bo różnica między peszelem a instalacją podtynkową to nie kwestia gustu, tylko fizyki, etapu budowy i planów na remont za piętnaście lat.

• Peszel w ścianie i podłodze kiedy naprawdę go potrzebujesz?
• Instalacja podtynkowa krok po kroku co warto wiedzieć przed kuciem bruzd?
• Jaki przewód do instalacji domowej 450/750 V i jak rozpoznać dobrą miedź?
• Najczęstsze błędy przy montażu peszli i instalacji podtynkowej
• Rekomendacja końcowa co wybrać w Twoim domu?

Peszel w ścianie i podłodze kiedy naprawdę go potrzebujesz?

Peszel to karbowana rura osłonowa wykonana z PVC lub polietylenu, produkowana najczęściej w klasie RL (lekka) oraz UV (odporna na promieniowanie). Jej zadanie nie polega na ochronie kabla przed przebiciem gwoździem, bo to mit. Rura daje coś innego: możliwość fizycznego wyjęcia starego przewodu i wciągnięcia nowego bez kucia ściany. Właśnie ta wymienialność stanowi główny argument za stosowaniem peszli w domach jednorodzinnych.

Średnice peszli dobiera się do ilości i przekroju kabli. Najczęściej spotykane wartości to 20, 25 i 32 mm. Zasada jest prosta: po włożeniu przewodu rura powinna być wypełniona maksymalnie w 40% swojego przekroju. Wynika to z prawa fizyki, które rzadko kto sprawdza w praktyce. Zbyt ciasny peszel powoduje, że kabel grzeje się od braku cyrkulacji powietrza, a przy próbie wymiany izolacja drze się o karby.

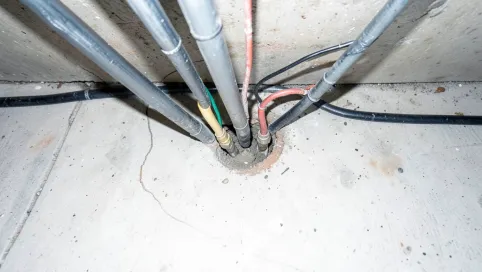

Peszel sprawdza się tam, gdzie ściana ma pustkę. Mowa o ścianach kartonowo-gipsowych na stelażu, stropach podwieszanych, podłogach na legarach oraz wylewkach anhydrytowych i cementowych. W każdym z tych miejsc peszel chroni kabel przed uszkodzeniami mechanicznymi i wilgocią. W ścianie murowanej monolitycznej peszel nie ma sensu, bo i tak nie wyciągniesz z niego kabla po nałożeniu tynku. Tynk zamyka rurę szczelnie, a karby zaczynają działać jak kotwica, o którą zahacza nowy przewód.

W pomieszczeniach mokrych, takich jak łazienka czy pralnia, stosuje się peszle oznaczone symbolem UV lub UV-YDYż, które mają podwyższoną odporność na działanie wilgoci i podwyższonej temperatury. Zwykły peszel RL w strefie mokrej zaczyna z czasem kruszeć, a jego kruchość objawia się pęknięciami widocznymi dopiero przy wymianie kabla.

Prawidłowe prowadzenie peszla wymaga trzymania się kilku zasad wynikających z normy PN-HD 603. Łuki wykonuje się zamiast ostrych kątów 90°, bo kabel nie lubi zagięć pod małym promieniem. Maksymalnie trzy zgięcia między puszkami, w przeciwnym razie traci się gwarancję wymienialności. W każdej puszce zostawia się zapas 10-15 cm kabla, by móc go ponownie podłączyć bez konieczności docinania. Trasa peszla nie powinna przebiegać przez miejsca narażone na wibracje, ostre krawędzie profili stalowych ani przez strefy, w których w przyszłości planujesz wiercenie lub montaż ciężkich elementów.

Checklista montażu peszla dziesięć punktów kontrolnych

• Średnica peszla dobrana do przekroju kabla (zapas min. 60% pustej przestrzeni).
• Promienie łuków nie mniejsze niż pięciokrotność średnicy peszla.
• Maksymalnie trzy zmiany kierunku między sąsiednimi puszkami.
• Brak ostrych krawędzi na trasie krawędzie sfazowane lub zabezpieczone.
• Peszel mocowany uchwytami co 30-40 cm na ścianie, co 50 cm na suficie.
• W pomieszczeniach mokrych peszel w klasie UV lub wyższej.
• Zapas kabla 10-15 cm w każdej puszce.
• Peszel prowadzony w strefach wolnych od planowanego wiercenia i kołkowania.
• Oddzielne peszle dla obwodów oświetleniowych i gniazdowych (zakaz łączenia różnych obwodów w jednej osłonie).
• Próba przeciągnięcia pilota po zakończeniu układania potwierdzenie wymienialności.

Instalacja podtynkowa krok po kroku co warto wiedzieć przed kuciem bruzd?

Instalacja podtynkowa polega na ułożeniu kabla bezpośrednio w wykutych bruzdach ściennych i przykryciu go warstwą tynku o grubości minimum 5 mm. Stosuje się ją w ścianach murowanych z cegły pełnej, betonu komórkowego oraz silikatów, gdzie bruzdowanie nie narusza nośności konstrukcji. Metoda ta jest tańsza i szybsza od prowadzenia w peszlach, ale nie daje możliwości wymiany kabla bez kucia.

Bruzdy wykonuje się bruzdownicą z odciągiem pyłu lub szlifierką kątową z tarczą diamentową. Głębokość bruzdy to minimum średnica kabla plus 5 mm na warstwę tynku. Szerokość powinna pozwalać na swobodne ułożenie przewodu bez wciskania go na siłę. Każdy obwód prowadzi się w oddzielnej bruździe. Łączenie obwodów oświetleniowych i gniazdowych w jednym kanale to częsty błąd, który utrudnia późniejszą diagnostykę i narusza wymogi selektywności zabezpieczeń.

Do instalacji podtynkowej używa się przewodów płaskich YDYp o napięciu izolacji 450/750 V. Napięcie to wynika z faktu, że kabel leży w ścianie i nie ma możliwości chłodzenia konwekcyjnego. Izolacja musi wytrzymać wyższe temperatury niż w peszlu, gdzie powietrze wewnątrz rury odprowadza ciepło. Kabel 300/500 V stosowany w peszlach nie nadaje się do instalacji podtynkowej, bo w zamkniętej szczelinie tynkowej pracuje na granicy swoich parametrów termicznych.

Puszki elektryczne osadza się w wykutych otworach na zaprawie montażowej lub gipsowej. Ważne, by puszka wystawała ponad powierzchnię ściany dokładnie na grubość planowanego tynku. Zbyt głęboko osadzona puszka utrudnia montaż gniazdka, zbyt płytko powoduje, że tynk ją zakryje. Przed tynkowaniem bruzdy zamyka się siatką tynkarską lub pasami z folii, by zaprawa nie wypłynęła z kanału.

Tynk nad kablem musi mieć minimum 5 mm grubości. Cieńsza warstwa nie chroni przed przypadkowym przewierceniem i pęka przy niewielkich ruchach ściany. W strefach narażonych na uszkodzenia mechaniczne, takich jak garaż, warsztat czy korytarz z wózkiem dziecięcym, stosuje się peszel nawet przy instalacji podtynkowej, jako dodatkową osłonę mechaniczną.

Peszel a instalacja podtynkowa porównanie techniczne

Jaki przewód do instalacji domowej 450/750 V i jak rozpoznać dobrą miedź?

Napięcie izolacji 450/750 V to absolutne minimum dla kabli układanych na stałe w budynkach mieszkalnych. Norma PN-EN 50575 oraz PN-HD 603 jasno określają, że przewody o niższym napięciu mogą pracować wyłącznie w urządzeniach, nie zaś jako instalacja budynkowa. Różnica między kablem 300/500 V a 450/750 V to nie koszt, tylko grubość i jakość izolacji. Kabel 300/500 V w ścianie to proszenie się o kłopoty, bo izolacja po kilku latach pracy w podwyższonej temperaturze zaczyna tracić elastyczność i pęka.

Przekroje żył dobiera się do przewidywanego obciążenia obwodu. Oświetlenie to standardowo 3×1,5 mm², gniazdka ogólne 3×2,5 mm², kuchenka elektryczna 5×2,5 mm² lub 5×4 mm², a kuchenka indukcyjna wymaga już 5×4 mm² lub nawet 5×6 mm², zależnie od mocy. Zasada jest prosta: 1 mm² miedzi bezpiecznie przenosi około 8 A prądu przy instalacji w ścianie. Przy gniazdkach 16 A potrzebujesz 2,5 mm², przy kuchence 32 A już 4 mm², a przy płycie indukcyjnej 40 A minimum 6 mm².

Jakość miedzi poznasz po trzech rzeczach. Pierwsza to kolor przekroju żyły. Miedź elektrolityczna ma jednolity, czerwonawy odcień bez ciemnych plam i wtrąceń. Miedź z recyklingu bywa ciemniejsza, z widocznymi wtrąceniami innych metali. Druga to elastyczność izolacji. Dobry kabel zegina się bez oporu, izolacja nie białkuje i nie pęka przy ostrym zagięciu. Trzecia to certyfikat. Kabel zgodny z normą PN-HD 603 i oznaczony znakiem CE posiada pełną dokumentację. Kabel bez oznaczeń, sprzedawany na metry w markecie budowlanym, to ruletka.

Prosty test inwestora: kup po metrze kabla z trzech różnych hurtowni i porównaj elastyczność oraz kolor miedzi. Ten, który najtrudniej się zgina i ma najbardziej czerwoną żyłę, najczęściej okazuje się najlepszy. To metoda stosowana przez elektryków od lat, bo oszczędza pieniądze na późniejszych reklamacjach.

Ile metrów kabla na dom 120 m²?

Najczęstsze błędy przy montażu peszli i instalacji podtynkowej

Prowadzenie peszla najkrótszą drogą po podłodze bez osłon to grzech główny ekip budowlanych. Wibracje od chodzenia, naprężenia od skurczu wylewki, ostre krawędzie profili stalowych wszystko to niszczy izolację kabla przez lata. Efekt pojawia się po trzech, pięciu latach, gdy zaczynają działać wyłączniki różnicowoprądowe bez wyraźnej przyczyny. Diagnostyka wskazuje wtedy uszkodzoną izolację, a jedynym ratunkiem jest kucie podłogi.

Brak rezerwy kabla w puszkach to drugi częsty błąd. Po podłączeniu gniazdka okazuje się, że kabel ma 2 cm zapasu i przy pierwszej wymianie trzeba go przedłużać. Każda puszka powinna mieć minimum 10 cm zapasu po każdej stronie, a w puszkach rozgałęźnych nawet 15 cm. Te kilkanaście centymetrów ratuje sytuację przy wymianie gniazdka po dziesięciu latach.

Łączenie obwodów oświetleniowych i gniazdowych w jednym peszlu to złamanie zasad selektywności zabezpieczeń. Jeśli w jednym obwodzie pojawi się przepięcie, zadziała zabezpieczenie obwodu gniazdowego, a oświetlenie też padnie. Oddzielne peszle dla oddzielnych obwodów pozwalają zlokalizować usterkę w jednym miejscu, nie w całym domu.

Tanie przewody z marketów budowlanych, sprzedawane bez oznaczenia napięcia izolacji, to plaga ostatnich lat. Cena metra bywa o 30% niższa od kabla z hurtowni, ale oszczędność znika przy pierwszej reklamacji. Kabel bez certyfikatu CE i bez oznaczenia normy to nie kabel budowlany, to zwykły przewód instalacyjny do urządzeń. Różnica w cenie wynika z grubości izolacji i jakości miedzi, a tych dwóch parametrów nie da się obejść.

⚠️ Czego nie robić: peszel bez osłony w ścianie nośnej, łączenie różnych obwodów w jednym peszlu, brak puszki rewizyjnej przy rozgałęzieniach, prowadzenie kabla bezpośrednio po ostrych krawędziach stali.

Rekomendacja końcowa co wybrać w Twoim domu?

Ściana murowana, nowy dom, brak planów na częste modernizacje prowadź podtynkowo peszel tylko w podłodze i stropie. W ścianach nośnych peszel nie ma sensu, bo i tak nie wymienisz kabla bez kucia. Oszczędzasz czas i pieniądze, a instalacja spełnia wszystkie wymogi normy PN-HD 603.

Ściana kartonowo-gipsowa albo plan modernizacji za 10-15 lat prowadź w peszlu z pilotem. Pilot to cienki drut lub linka zostawiona w rurze po zakończeniu instalacji. Gdy za dekadę będziesz chciał wymienić kabel na grubszy lub dodać nowy obwód, pilot pozwoli przeciągnąć nowy przewód bez otwierania ściany.

W obu przypadkach warto wydzielić osobny obwód przyszłościowy. Podłogówka, klimatyzacja, stacja ładowania samochodu, dodatkowe gniazda w garażu. Ten obwód prowadzisz w peszlu nawet w ścianie murowanej, bo nikt nie wie, czego będzie potrzebował za piętnaście lat. Koszt dodatkowego peszla to kilkanaście złotych, a korzyść w postaci braku konieczności kucia ściany w przyszłości jest bezcenna.

Kwalifikacje wykonawcy mają znaczenie, o którym rzadko się mówi. Elektryk z uprawnieniami SEP (Separacja Eksploatacji i Projektowania) odpowiada za zgodność instalacji z normami i bierze na siebie ryzyko błędów projektowych. Instalacja wykonana przez osobę bez uprawnień może przejść odbiór, ale ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru spowodowanego wadliwą instalacją. Warto to sprawdzić przed podpisaniem umowy.

Matryca decyzyjna typ budynku a metoda prowadzenia

Tekst ma charakter informacyjny i opiera się na normach PN-EN 50575, PN-HD 603 oraz Prawie budowlanym. Ostateczną decyzję o wyborze metody prowadzenia instalacji podejmuje projektant na podstawie warunków lokalnych i obliczeń elektrycznych.

Źródła danych i norm: PN-EN 50575 (wymagania dla kabli budowlanych), PN-HD 603 (instalacje elektryczne niskiego napięcia), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), wytyczne SEP dotyczące uprawnień elektrycznych. Szczegółowe informacje o wymaganiach dla kabli i osprzętu elektrycznego publikuje Polski Komitet Normalizacyjny (pkn.pl) oraz Stowarzyszenie Elektryków Polskich (sep.com.pl).
