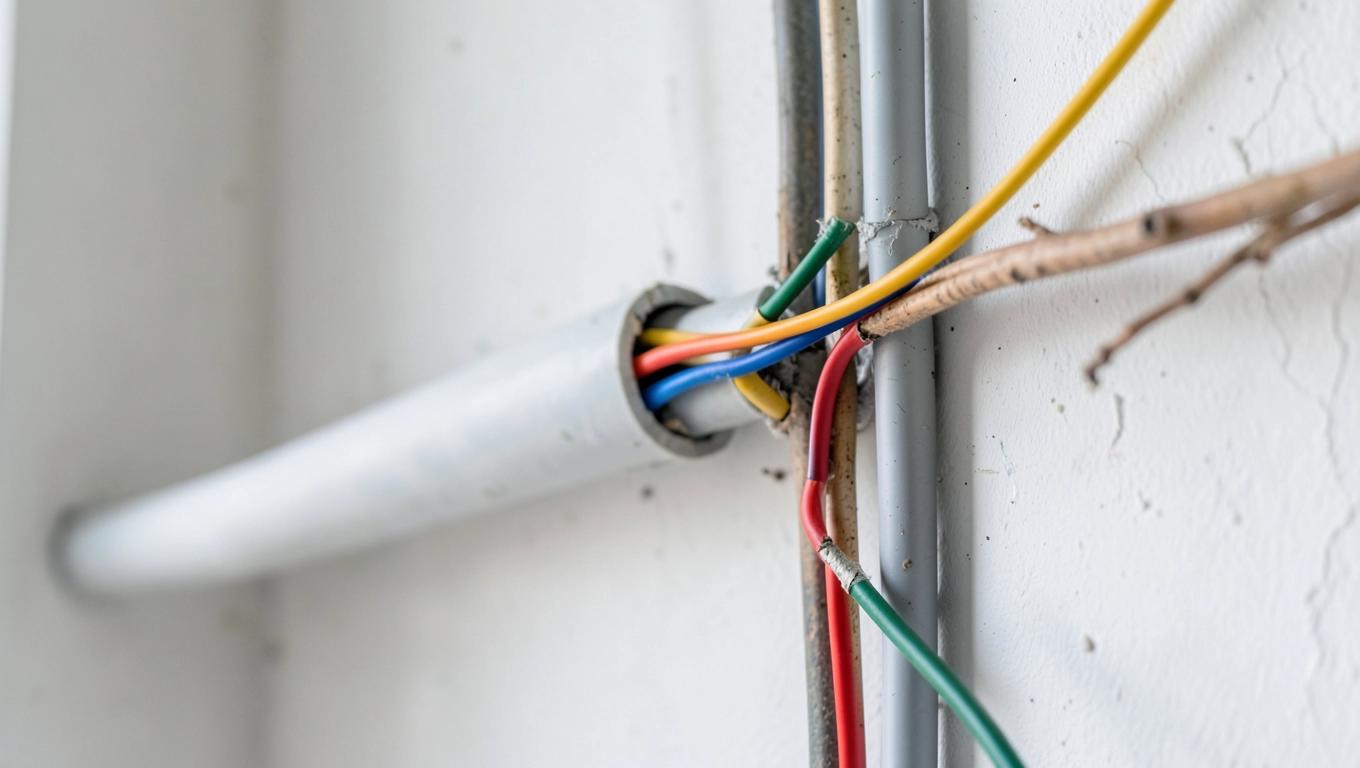

Instalacja elektryczna w peszlu czy pod tynkiem? Sprawdź, co lepiej działa

Kiedy peszel w ścianie jest obowiązkowy?

Peszel, czyli elastyczna rura osłonowa z tworzywa, staje się nieodzowny w sytuacjach, w których przewód nie może oddawać ciepła bezpośrednio do muru. Dotyczy to przede wszystkim ścian ocieplanych od wewnątrz styropianem lub wełną mineralną. Materiał termoizolacyjny odcina drogę chłodzenia, a prąd płynący przez żyły wydziela ciepło Joule'a, które przy braku odprowadzenia potrafi rozgrzać izolację PVC powyżej 70°C.

• Kiedy peszel w ścianie jest obowiązkowy?
• Kiedy wystarczy instalacja podtynkowa bez peszla?
• Jaka średnica peszla do przewodu 3x2,5 mm² i innych obwodów?
• Instalacja podtynkowa bez peszla a w rurze osłonowej, porównanie parametrów
• Najczęstsze błędy przy montażu peszla, które kosztują bezpieczeństwo
• Przewód YDY czy LgY w peszlu, dobór w zależności od metody
• Checklist przed montażem, cztery pytania, które rozstrzygają o wyborze
• Rekomendacja praktyczna bez złudzeń

Taką granicę wyznacza norma PN-HD 60364-5-52, wskazując dopuszczalną temperaturę pracy przewodu przy danym przekroju. W ociepleniu od wewnątrz peszel pełni więc podwójną rolę: chroni mechanicznie i tworzy kanał, w którym powietrze może odebrać ciepło z kabla. Bez niego instalacja elektryczna w peszlu czy bez przestaje być kwestią gustu, a staje się wymogiem bezpieczeństwa pożarowego.

Drugą grupą są konstrukcje drewniane, stropy na legarach i poddasza z widocznymi belkami. Drewno reaguje na przegrzanie przewodu znacznie szybciej niż beton, a ryzyko żarzenia się izolacji w sąsiedztwie palnego podłoża wyklucza układanie kabla bez osłony. W takich miejscach peszel musi być samogasnący, oznaczony symbolem V0 lub klasą palności B-s2,d0 zgodnie z PN-EN 61386.

Trzeci scenariusz to sytuacja, w której dziś nie wiesz, ile obwodów będziesz potrzebował za pięć lat. W peszlu wymiana przewodu to kwestia wciągnięcia nowego drutu za starego, bez kucia ściany. W instalacji podtynkowej bez osłony każda modyfikacja oznacza remont. Rura osłonowa daje więc coś, czego żadna norma nie zagwarantuje wprost: swobodę przyszłych zmian.

Kiedy wystarczy instalacja podtynkowa bez peszla?

Beton zbrojony, cegła pełna, silikaty i beton komórkowy bez wewnętrznego ocieplenia pozwalają na klasyczny montaż podtynkowy. Przewód YDYp 3x2,5 mm² posiada podwójną izolację, a samo podłoże murowe pełni funkcję dodatkowego radiatora. Ciepło Joule'a rozchodzi się w gęstym tworzywie ściany, więc temperatura kabla pozostaje w granicach normy bez żadnej rury osłonowej.

Takie rozwiązanie dominuje w blokach z wielkiej płyty i w domach ocieplonych od zewnątrz warstwą 15-20 cm styropianu grafitowego. Ściana od wewnątrz pozostaje chłodna strukturalnie, a bruzda wypełniona tynkiem cementowo-wapiennym o grubości 15 mm skutecznie odprowadza ciepło. W takim otoczeniu peszel nie tylko nie pomaga, ale wręcz pogarsza warunki pracy kabla.

Estetyka też przemawia za podtynkową. Bruzda z tynkiem daje idealnie gładką powierzchnię, a peszel w ścianie ocieplanej od zewnątrz potrafi zostawić wybrzuszenie widoczne po malowaniu. Dotyczy to szczególnie cienkich rur osłonowych prowadzonych po łuku, gdzie promień gięcia wymusza lokalne pogrubienie warstwy tynku o 2-3 mm.

Są jednak sytuacje, w których nawet w betonie warto rozważyć peszel. Dotyczy to ścian w garażach podziemnych, w strefach narażonych na wilgoć oraz w posadzkach, gdzie przewód YDY musi przejść przez dylatację. Tam rura osłonowa chroni kabel przed mechanicznym ścieraniem o krawędź dylatacyjną i przed kondensacją pary wodnej wewnątrz izolacji.

Jaka średnica peszla do przewodu 3x2,5 mm² i innych obwodów?

Norma SEP-E-004 oraz PN-EN 61386-1 mówią jasno: średnica wewnętrzna rury osłonowej musi wynosić minimum 1,5 średnicy zewnętrznej kabla lub wiązki kabli. W praktyce dla pojedynczego przewodu YDYp 3x2,5 mm² o średnicy zewnętrznej około 11 mm peszel powinien mieć wewnętrzny otwór co najmniej 16-17 mm. Najczęściej wybiera się peszel 20 mm, który zostawia zapas na ewentualne dociągnięcie dodatkowego przewodu.

Reguła ta wynika z fizyki procesu. Ciasny peszel zwiększa rezystancję termiczną otoczenia kabla, a ciepło nie ma ujścia. Jednocześnie zbyt ciasna rura utrudnia wymianę przewodu, bo kabel zaczyna klinować się na łukach. Dlatego elektrycy praktycy dobierają peszel tak, by po włożeniu kabla zostało jeszcze 30-40% wolnej przestrzeni wewnątrz.

Wybierając peszel, trzeba zwrócić uwagę na jego klasę. Do ścian ocieplonych styropianem lub wełną nadaje się wyłącznie peszel samogasnący, nierozprzestrzeniający ognia, oznaczony V0 lub B-s2,d0. Zwykły peszel szary z polietylenu pod wpływem zwarcia zacznie się palić kroplami, co w kontakcie ze styropianem grozi zapłonem w ciągu kilkunastu sekund.

Dobór średnicy wpływa też na koszt materiału. Peszel 16 mm kosztuje około 1,10-1,40 zł za metr, 20 mm to wydatek rzędu 1,60-2,00 zł, a 25 mm sięga 2,40-2,90 zł. Przy typowej instalacji domu o powierzchni 120 m² różnica między peszelem 20 a 25 mm na wszystkich obwodach wynosi około 200-300 zł. To kwota, którą warto porównać z kosztem kucia ściany za pięć lat.

Instalacja podtynkowa bez peszla a w rurze osłonowej, porównanie parametrów

Koszt materiału na punkt elektryczny to najczęściej przeszukiwana dana przez inwestorów. Średnia różnica między peszel 20 mm a samym przewodem YDY waha się od 1,80 do 3,50 zł na metr bieżący kabla. Przy 80-120 metrach trasy w domu jednorodzinnym daje to łączny koszt 150-400 zł na całą instalację. Kwota pozornie niewielka, ale w połączeniu z robocizną potrafi zdecydować o wyborze metody.

Mechanizm chłodzenia przewodu różni się zasadniczo. W instalacji podtynkowej kabel YDY ma bezpośredni kontakt z tynkiem i murem, które działają jak duży radiator. Ciepło Joule'a rozchodzi się promieniście w głąb ściany. W peszlu kabel jest otoczony warstwą powietrza, więc chłodzenie odbywa się głównie przez konwekcję naturalną, ciepłe powietrze wewnątrz rury unosi się ku górze i wydostaje przez puszki rewizyjne.

Skuteczność tego procesu zależy od szczelności trasy. Każde załamanie bez puszki rewizyjnej tworzy korki powietrzne, w których ciepło nie ma ujścia. Dlatego przy peszlu konieczne są puszki rewizyjne na każdym większym zakręcie i co 12-15 metrów prostej trasy. Ich brak to jeden z najczęstszych błędów, o którym za chwilę.

Najczęstsze błędy przy montażu peszla, które kosztują bezpieczeństwo

Za mała średnica peszla względem kabla to grzech pierworodny wielu instalacji. Elektryk wciska przewód 3x2,5 mm² w peszel 16 mm, bo taki był na stanie. Rezultat: kabel klinuje się na pierwszym łuku, pojawia się naprężenie mechaniczne, a przy wymianie trzeba kuć ścianę. Średnica 20 mm dla tego przekroju to absolutne minimum, a przy dwóch kablach w jednym peszlu potrzeba już 25 mm.

Brak puszek rewizyjnych przy zakrętach to drugi klasyczny błąd. Peszel wygięty pod kątem 90 stopni bez puszki staje się ślepym zaułkiem dla cyrkulacji powietrza. Ciepło gromadzi się w najwyższym punkcie łuku, a izolacja PVC w tym miejscu po kilku latach zaczyna twardnieć i pękać. Puszka rewizyjna w najwyższym punkcie trasy pozwala powietrzu uciekać i daje fizyczny dostęp do kabla w razie wymiany.

Peszel bez samogasnącego materiału w ociepleniu to błąd o konsekwencjach pożarowych. Zwykły peszel z polietylenu w ścianie ocieplanej styropianem podczas zwarcia zaczyna się topić w temperaturze 130°C i palić kroplami. Te krople spadają na styropian, który zapala się w temperaturze 350°C, a ściana staje w płomieniach w ciągu kilkudziesięciu sekund. Peszel samogasnący V0 gaśnie sam po usunięciu źródła ognia i nie kapie.

Brak uwzględnienia współczynnika temperaturowego przy doborze przekroju to błąd obliczeniowy. Przewód w peszlu w ścianie ocieplanej od wewnątrz nagrzewa się bardziej niż ten sam kabel prowadzony w otwartym powietrzu. Współczynnik korekcyjny dla przewodu otoczonego izolacją termiczną wynosi 0,7-0,8 zgodnie z PN-HD 60364-5-52. Oznacza to, że kabel 3x2,5 mm² w peszlu w styropianie może przenosić tylko 17-19 A zamiast nominalnych 24 A.

Prawdziwy przypadek z praktyki: w mieszkaniu z ociepleniem wewnętrznym 8 cm styropianu instalacja podtynkowa bez peszla została zakryta tynkiem gipsowym. Po trzech latach przyłączono dodatkowy grzejnik elektryczny do obwodu. Po dwóch godzinach pracy temperatura kabla w styropianie wzrosła do 95°C, tynk zaczął żółknąć, a izolacja PVC wydzielała charakterystyczny zapach. Po rozkuciu okazało się, że peszel byłby tam jedynym ratunkiem, ale zastosowano zwykły YDY bez osłony.

Piąty błąd to prowadzenie peszla bez zachowania promieni gięcia. Minimalny promień to zazwyczaj 6-8 średnic zewnętrznych peszla. Dla peszla 20 mm oznacza to promień 12-16 cm. Zbyt ostry łuk zamyka światło rury i uniemożliwia późniejszą wymianę kabla. Na ostrych narożnikach lepiej zamontować puszkę rewizyjną niż walczyć z ciasnym łukiem.

Przewód YDY czy LgY w peszlu, dobór w zależności od metody

Przewód YDYp to kabel okrągły z podwójną izolacją PVC, zaprojektowany do montażu bezpośrednio w tynku lub w peszlu. Jego konstrukcja obejmuje żyły miedziane, izolację każdej żyły oraz wspólną powłokę zewnętrzną. Średnica zewnętrzna YDYp 3x2,5 mm² wynosi około 11 mm, a dopuszczalne obciążenie prądowe przy metodzie A2 (przewód w ścianie murowanej) to 24 A.

Przewód LgY (harmonikowy) lub DY (drut) to pojedyncza żyła w izolacji PVC, stosowana w peszlu lub w korytkach kablowych. Nie posiada podwójnej izolacji, więc wymaga osłony mechanicznej, właśnie peszla, rury sztywnej lub korytka. LgY 6 mm² mieści się w peszlu 16 mm, a jego elastyczność ułatwia przeciąganie przez zakręty.

Dobór zależy od charakteru instalacji. W ścianie murowanej bez ocieplenia wewnętrznego lepszy będzie YDY, bo jego podwójna izolacja daje margines bezpieczeństwa nawet bez peszla. W ścianie ocieplanej od wewnątrz albo w drewnie lepszy będzie LgY w peszlu samogasnącym, bo wymiana pojedynczej żyły jest łatwiejsza niż wyciąganie całego wiązkowego kabla.

Przekroje żył do typowych obwodów w domu jednorodzinnym prezentują się następująco:

• Obwód oświetlenia: YDYp 3x1,5 mm², zabezpieczenie B10 A, dopuszczalne obciążenie 15 A przy metodzie A2
• Obwód gniazd ogólnych: YDYp 3x2,5 mm², zabezpieczenie B16 A, dopuszczalne obciążenie 24 A
• Obwód kuchni (kuchenka, zmywarka, piekarnik): YDYp 5x2,5 mm² lub 3x4 mm², zabezpieczenie B20 lub B25 A
• Obwód łazienki: YDYp 3x2,5 mm² z wyłącznikiem różnicowoprądowym 30 mA
• Pompa ciepła, klimatyzacja: YDYp 5x4 mm² lub 5x6 mm², zabezpieczenie C32 A

Przy wyborze przekroju trzeba uwzględnić nie tylko moc odbiornika, ale też długość trasy. Spadek napięcia na kablu 3x2,5 mm² o długości 30 m przy pełnym obciążeniu 24 A wynosi około 4,2 V, czyli 1,9%. To wartość zgodna z normą, która dopuszcza maksymalnie 3% spadku od rozdzielni do odbiornika. Przy trasach dłuższych niż 35-40 m warto przejść na przekrój 4 mm², nawet jeśli odbiornik formalnie wymagałby 2,5 mm².

Checklist przed montażem, cztery pytania, które rozstrzygają o wyborze

Ocieplenie wewnętrzne? Jeśli tak, peszel obowiązkowy. Materiał termoizolacyjny odcina drogę chłodzenia kabla, a ryzyko przegrzania izolacji PVC staje się realne już po kilku latach eksploatacji. Peszel samogasnący V0 w ścianie ocieplanej styropianem lub wełną to wymóg bezpieczeństwa, nie kwestia preferencji.

Materiał ściany? Beton, cegła pełna, silikat, bez ocieplenia wewnętrznego można układać YDY bez peszla. Drewno, szkielet drewniany, stropy na legarach, peszel samogasnący obowiązkowy, niezależnie od obecności ocieplenia. Beton komórkowy wymaga uwagi ze względu na niższą gęstość i gorsze odprowadzanie ciepła.

Dostęp do wymiany? Jeśli ściana będzie zabudowana regipsami, meblami wnękowymi lub płytkami, w których kucie jest kosztowne, peszel się opłaca. Każda wymiana kabla w podtynkowej instalacji bez osłony to remont pomieszczenia. W peszlu wymiana to godzina pracy z linką i nowym przewodem.

Typ przewodu? YDY pod tynek bez peszla w ścianie murowanej. LgY lub DY w peszlu samogasnącym w ścianie ocieplanej lub drewnianej. YDY w peszlu jako wariant pośredni w strefach wilgotnych (łazienki, pralnie, garaże). Mieszanie tych zasad prowadzi do problemów już na etapie odbioru instalacji.

Rekomendacja praktyczna bez złudzeń

Dom z ociepleniem wewnętrznym jakiegokolwiek typu oznacza peszel obowiązkowo. Nie dlatego, że norma zabrania inaczej wprost, lecz dlatego, że fizyka procesu nie pozostawia marginesu bezpieczeństwa. Przewód w styropianie bez osłony grzeje się szybciej niż projektował to instalator, a tynk nie oddaje ciepła tak skutecznie jak mur pełny.

Dom z ociepleniem zewnętrznym i ścianami betonowymi lub ceglanymi oznacza podtynkowo wystarczy. YDYp w bruździe zaszpachlowanej tynkiem cementowo-wapiennym pracuje w optymalnych warunkach termicznych i mechanicznych. Peszel w takiej ścianie to koszt bez funkcji, a jego obecność może wręcz pogorszyć chłodzenie.

Strefy mieszane, czyli garaż, piwnica, pralnia, kotłownia, wymagają indywidualnego podejścia. W tych pomieszczeniach wilgoć, ryzyko mechanicznego uszkodzenia i obecność instalacji wodnych przemawiają za peszelem nawet w ścianie betonowej. Dotyczy to szczególnie tras poniżej poziomu gruntu oraz w pobliżu przejść przez dylatacje.

Instalacja elektryczna w peszlu czy bez nie ma jednej odpowiedzi, ale ma jasne reguły wynikające z norm i fizyki. Tam, gdzie kabel nie może oddawać ciepła do podłoża, peszel staje się koniecznością. Tam, gdzie ściana przejmuje ciepło skutecznie, peszel jest zbędnym kosztem. Świadomy inwestor pyta nie „peszel czy nie", lecz „co stoi za tą ścianą i jaką temperaturę osiągnie kabel przy pełnym obciążeniu".

Przed podpisaniem umowy z ekipą poproś o schemat tras kablowych z zaznaczeniem, które odcinki idą w peszlu, a które bez. Schemat przyda się za pięć lat przy remoncie, a jego brak to pierwszy sygnał, że instalator działa na pamięć zamiast na projekcie.

Źródła i normy: PN-HD 60364-5-52 (dobór przewodów i ich obciążalność), PN-EN 61386-1 (systemy rur osłonowych do prowadzenia przewodów), PN-EN 50575 (kable i przewody podlegające normie CPR), SEP-E-004 (elektroenergetyczne linie kablowe), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późniejszymi zmianami). Szczegółowe wytyczne dotyczące peszli samogasnących publikuje Polski Komitet IEC na stronie pkn.pl, a aktualną wersję Warunków technicznych można znaleźć w Internetowym Systemie Aktów Prawnych pod adresem isap.sejm.gov.pl.
