Instalacja Elektryczna do Przyczepki Lekkiej 2025 – Poradnik

Nigdy nie jest za późno na to, aby stać się mistrzem w garażowych wyzwaniach, zwłaszcza gdy na horyzoncie pojawia się projekt, który wielu napawa niepokojem. Mowa oczywiście o instalacji do przyczepki lekkiej, przedsięwzięciu, które na pierwszy rzut oka może wydawać się skomplikowane, ale z odpowiednim przewodnictwem staje się banalnie proste. Czym zatem jest instalacja do przyczepki lekkiej? W skrócie: jest to proces zapewniający jej prawidłowe funkcjonowanie na drodze, poprzez podłączenie świateł, kierunkowskazów i innych elementów sygnalizacyjnych, zapewniając bezpieczeństwo i zgodność z przepisami ruchu drogowego.

• Wybór Odpowiedniej Wiązki Elektrycznej do Przyczepki
• Podłączenie Świateł w Przyczepce – Instrukcja
• Montaż Gniazda i Wtyczki Przyczepowej: Krok po Kroku
• Testowanie Instalacji Elektrycznej i Rozwiązywanie Problemów
• Q&A - Instalacja do przyczepki lekkiej

Zanim zagłębimy się w meandry przewodów i złączek, warto rzucić okiem na dane, które pokazują, jak powszechne są przyczepki lekkie i jak różnorodne są ich zastosowania. Wychodząc naprzeciw potrzebom rynku, producenci oferują rozwiązania dostosowane do wielu scenariuszy, od drobnych prac ogrodowych, po bardziej ambitne projekty transportowe.

Jak widać, przyczepki lekkie są wszechstronnym rozwiązaniem transportowym, a ich różnorodność pozwala na dopasowanie ich do niemal każdego zadania. Wybór odpowiedniego modelu jest kluczowy dla komfortu i bezpieczeństwa, a solidna instalacja elektryczna to fundament niezawodnego użytkowania. Niezależnie od tego, czy potrzebujemy przewieźć paletę cegieł na budowę, czy też przetransportować motocykl na tor wyścigowy, prawidłowo działająca sygnalizacja świetlna jest bezwzględnym wymogiem. Bez niej, nawet najlepiej dobrana przyczepka, staje się obciążeniem, a nie pomocą.

Wybór Odpowiedniej Wiązki Elektrycznej do Przyczepki

Wybór odpowiedniej wiązki elektrycznej to kamień węgielny całej instalacji elektrycznej przyczepki. Nie ma tu miejsca na "mniej więcej" czy "jakoś to będzie". To od niej zależy, czy nasza przyczepka będzie widoczna na drodze, czy też stanie się potencjalnym zagrożeniem. Rynek oferuje szeroki wachlarz rozwiązań, ale kluczowe jest zrozumienie, co jest nam naprawdę potrzebne.

Zobacz także: Do kiedy stosowano instalacje aluminiowe

Na początek, musimy zidentyfikować typ gniazda w naszym pojeździe holującym. Standardem europejskim są dwa typy: 7-pinowe i 13-pinowe. Wiązka 7-pinowa jest zazwyczaj wystarczająca do podstawowej sygnalizacji świetlnej (światła pozycyjne, stop, kierunkowskazy). Jeśli jednak potrzebujemy dodatkowych funkcji, takich jak światło cofania, zasilanie gniazdka w przyczepie czy ładowanie akumulatora, niezbędna będzie wiązka 13-pinowa. Pamiętajmy, że gniazdo w samochodzie musi pasować do wtyczki w przyczepce, więc zawsze sprawdzajmy kompatybilność przed zakupem.

Kolejny aspekt to długość wiązki. Krótkie wiązki są kuszące cenowo, ale mogą okazać się pułapką. Zbyt krótki przewód to ograniczone możliwości manewrowania, ryzyko naciągania i uszkodzenia, a w skrajnych przypadkach nawet odłączenie się podczas jazdy. Zasada jest prosta: lepiej mieć zapas niż go zabraknąć. Zmierzmy odległość od gniazda w samochodzie do miejsca, gdzie chcemy zamontować światła w przyczepce, dodając do tego bufor bezpieczeństwa. Optymalna długość to zazwyczaj od 3 do 5 metrów, w zależności od rozmiaru przyczepki i umiejscowienia świateł.

Jakość materiałów ma tu znaczenie nadrzędne. Wiązka elektryczna będzie narażona na zmienne warunki atmosferyczne, wibracje i uszkodzenia mechaniczne. Zrezygnujmy z najtańszych produktów, które często wykonane są z niskiej jakości tworzyw i cienkich przewodów. Szukajmy wiązek z izolacją odporną na wilgoć, promieniowanie UV i uszkodzenia mechaniczne. Certyfikaty zgodności z normami europejskimi (np. ECE R48) to dobry wskaźnik jakości i bezpieczeństwa.

Zobacz także: Instalacje zewnętrzne: Pozwolenie czy Zgłoszenie w 2025?

Gotowe wiązki, choć wygodne, mogą nie zawsze być idealnym rozwiązaniem. Dla bardziej zaawansowanych użytkowników lub niestandardowych przyczepek, lepszym wyborem może okazać się samodzielne złożenie wiązki z poszczególnych komponentów. Daje to pełną kontrolę nad długością przewodów, typem złączek i konfiguracją. Należy jednak pamiętać, że wymaga to podstawowej wiedzy z zakresu elektryki i precyzji w łączeniu przewodów.

A co jeśli nasz samochód ma instalację z magistralą CAN-Bus? Wtedy konieczne może być użycie specjalnego modułu haka holowniczego, który adaptuje sygnały z samochodu do potrzeb przyczepki. Niewłaściwy wybór modułu może prowadzić do błędów w komputerze pokładowym samochodu, a nawet uszkodzenia elektroniki. W takim przypadku, warto zasięgnąć porady specjalisty lub warsztatu zajmującego się montażem haków holowniczych.

Pamiętajmy, że inwestycja w dobrej jakości wiązkę to inwestycja w bezpieczeństwo nasze i innych uczestników ruchu. Nie oszczędzajmy na tym elemencie, gdyż jego awaria może mieć poważne konsekwencje.

Podsumowując, wybierając wiązkę elektryczną, kierujmy się kompatybilnością z gniazdem w samochodzie, odpowiednią długością, jakością wykonania oraz, w razie potrzeby, kompatybilnością z systemem CAN-Bus. Tylko wtedy możemy mieć pewność, że nasza przyczepka lekka będzie prawidłowo oświetlona i bezpieczna na drodze.

Podłączenie Świateł w Przyczepce – Instrukcja

Po wyborze odpowiedniej wiązki elektrycznej, czas na podłączenie świateł – to etap, który bywa najbardziej frustrujący dla wielu majsterkowiczów. Jednak z metodycznym podejściem i odrobiną cierpliwości, zadanie to stanie się proste, a wręcz satysfakcjonujące. Pamiętajmy, że precyzja to klucz do sukcesu, a chaotyczne działanie z pewnością zakończy się problemami, których nikt nie chce – zwłaszcza tuż przed wyjazdem.

Zacznijmy od podstaw: zanim zabierzemy się za jakiekolwiek prace, upewnijmy się, że akumulator w samochodzie jest odłączony, a przyczepka jest bezpiecznie unieruchomiona. Bezpieczeństwo przede wszystkim! Kolejnym krokiem jest identyfikacja przewodów w wiązce elektrycznej. Większość gotowych wiązek ma przewody w różnych kolorach, co ułatwia identyfikację. Jeśli jednak mamy do czynienia z wiązką "na metry", będziemy musieli posłużyć się miernikiem lub schematem elektrycznym, który często znajduje się na opakowaniu wtyczki lub gniazda.

Typowy schemat połączeń w instalacji 7-pinowej wygląda następująco:

• Żółty: Kierunkowskaz lewy
• Niebieski: Światło przeciwmgielne tylne
• Biały: Masa
• Zielony: Kierunkowskaz prawy
• Brązowy: Światła pozycyjne prawe i obrysowe prawe
• Czerwony: Światło stop
• Czarny: Światła pozycyjne lewe i obrysowe lewe

W przypadku wiązek 13-pinowych dochodzą dodatkowe funkcje, takie jak światło cofania, stałe zasilanie czy ładowanie akumulatora. Schematy te są zazwyczaj dostępne w instrukcjach lub w Internecie. Ważne, aby upewnić się, że schemat odpowiada normie DIN ISO, aby uniknąć problemów z kompatybilnością.

Montaż samych lamp jest stosunkowo prosty. Większość lamp przyczepowych jest wyposażona w otwory montażowe, które pozwalają na przykręcenie ich do ramy przyczepki. Upewnijmy się, że lampy są stabilnie zamocowane i nie będą luźne podczas jazdy. Pamiętajmy o odpowiednim ułożeniu przewodów – powinny być one zabezpieczone przed przetarciem, zgniataniem i wpływem czynników zewnętrznych. Opaski kablowe, peszle czy rurki osłonowe to nasi sprzymierzeńcy.

Połączenie przewodów do lamp powinno odbywać się za pomocą złączek. Możemy użyć złączek konektorowych (tzw. "konektory płaskie"), zaciskowych lub termokurczliwych. Te ostatnie, choć wymagają użycia opalarki, zapewniają najlepsze zabezpieczenie przed wilgocią i korozją. Unikajmy prowizorycznych połączeń na skrętkę – są one niezawodne i mogą prowadzić do zwarcia lub niedziałania świateł. Każde połączenie powinno być solidne, zaizolowane i odporne na wibracje.

Ważne jest, aby wszystkie przewody były poprowadzone w taki sposób, aby nie kolidowały z ruchomymi częściami przyczepki, takimi jak koła, zawieszenie czy mechanizm składania. Wszelkie luźne przewody to potencjalne źródło problemów. Dobrą praktyką jest pozostawienie niewielkiego luzu w przewodach w miejscach, gdzie występuje ruch, aby uniknąć ich naciągania.

Jeśli w naszej przyczepce zastosowane są lampy z żarówkami, pamiętajmy o regularnej kontroli ich stanu. Żarówki mają tendencję do przepalania się, zwłaszcza te narażone na drgania. Warto mieć zapasowy komplet żarówek w skrzynce narzędziowej. Coraz częściej stosowane są lampy LED, które są znacznie bardziej trwałe i energooszczędne, ale ich wymiana w przypadku awarii może być bardziej skomplikowana – często wymaga wymiany całej lampy.

Po podłączeniu wszystkich świateł, warto przeprowadzić wstępny test. Podłączmy przyczepkę do samochodu i sprawdźmy, czy wszystkie światła działają prawidłowo: pozycyjne, stop, kierunkowskazy, przeciwmgielne (jeśli są), a także światło cofania (jeśli jest). W razie problemów, sprawdźmy połączenia, upewniając się, że każdy przewód jest podłączony do odpowiedniego pinu. Czasem drobna pomyłka w schemacie połączeń może kosztować nas sporo czasu.

Podsumowując, podłączenie świateł w przyczepce to zadanie wymagające cierpliwości i precyzji, ale z pewnością leży w zasięgu możliwości każdego majsterkowicza. Dbajmy o bezpieczeństwo, korzystajmy z odpowiednich narzędzi i nie bójmy się zajrzeć do schematów – one są naszym przewodnikiem w labiryncie kabli. Pamiętajmy, że profesjonalne podłączenie świateł w przyczepce lekkiej to gwarancja spokojnej podróży i zgodności z przepisami.

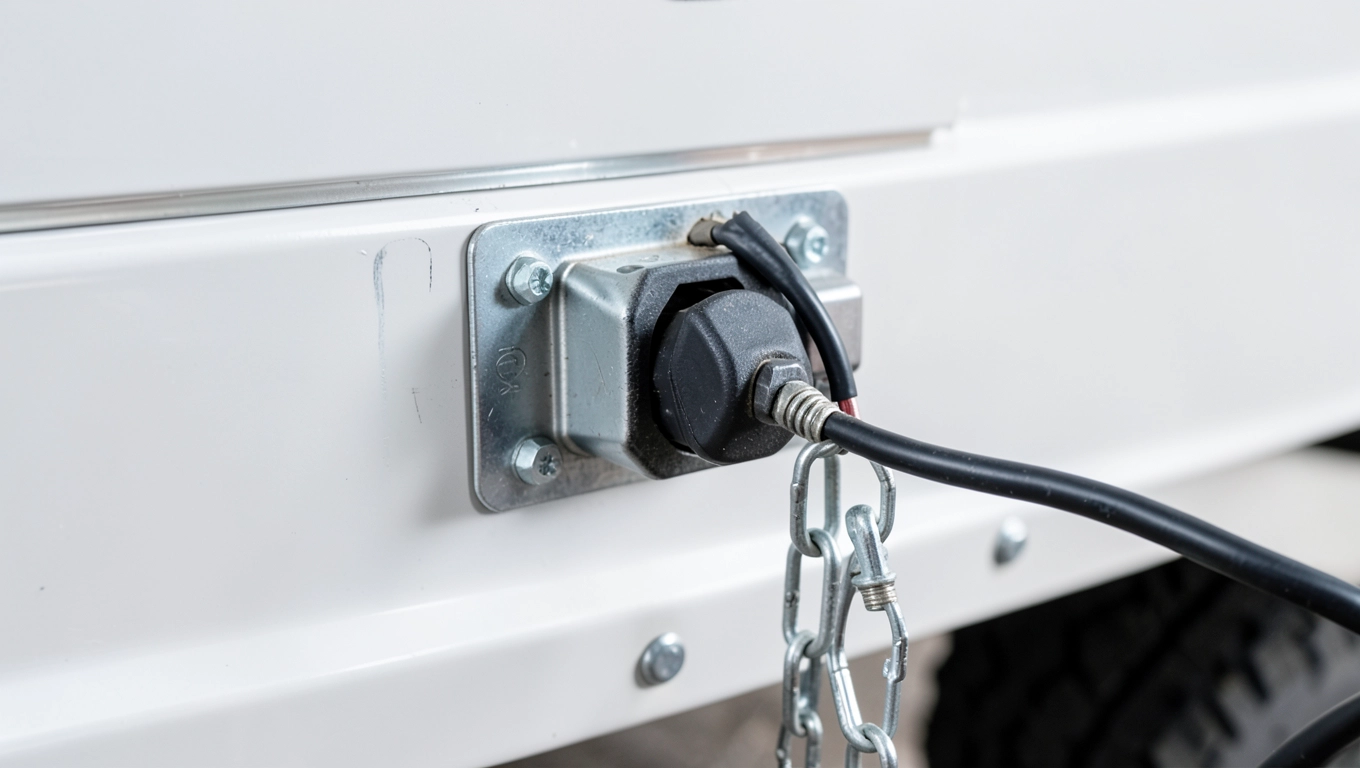

Montaż Gniazda i Wtyczki Przyczepowej: Krok po Kroku

Gniazdo i wtyczka to newralgiczne punkty całej instalacji elektrycznej przyczepki lekkiej, to właśnie tam spotyka się elektronika pojazdu z systemem oświetleniowym przyczepy. Niewłaściwy montaż lub uszkodzenie tych elementów może prowadzić do frustrujących awarii i zagrożeń na drodze. Dlatego też, to właśnie na ten etap musimy poświęcić szczególną uwagę i zadbać o jego nienaganną jakość.

Zacznijmy od montażu gniazda w samochodzie holującym. Zazwyczaj gniazdo montuje się na specjalnej płycie montażowej, którą mocuje się do ramy haka holowniczego. Ważne, aby gniazdo było zamocowane stabilnie i w miejscu, które nie będzie narażone na uszkodzenia mechaniczne podczas eksploatacji pojazdu. Standardowo, gniazdo umieszcza się w pobliżu haka, tak aby dostęp do niego był łatwy, a przewód z przyczepki nie był naciągnięty.

Przygotowanie przewodów do podłączenia do gniazda jest kluczowe. Każdy przewód należy odizolować na odpowiednią długość, pamiętając, aby nie naruszyć żył przewodzących. Następnie, każdy przewód należy zacisnąć w odpowiednim miejscu na terminalach gniazda. Producent gniazda zazwyczaj dostarcza schemat połączeń, na którym jasno określono, który pin odpowiada za jaką funkcję. Schemat ten jest zazwyczaj uniwersalny i zgodny z normą ISO 1724 (dla 7-pinowych) lub ISO 11446 (dla 13-pinowych).

Dokręcanie śrub terminali musi być pewne, ale bez nadmiernego nacisku, który mógłby uszkodzić przewód lub terminal. Luźne połączenia to najczęstsza przyczyna awarii, niestabilnego działania świateł, a w najgorszym przypadku, zwarcia. Po podłączeniu wszystkich przewodów, warto upewnić się, że nie ma żadnych odsłoniętych fragmentów miedzianych, które mogłyby spowodować zwarcie. Izolacja i dokładność to podstawa.

Przejdźmy teraz do montażu wtyczki w przyczepce. Proces jest analogiczny do montażu gniazda, ale to wtyczka jest elementem, który będzie narażony na częstsze podłączanie i odłączanie, dlatego jej wykonanie musi być wyjątkowo solidne. Przewody od lamp przyczepki należy wprowadzić do obudowy wtyczki, a następnie odpowiednio odizolować i zacisnąć na pinach. Ponownie, korzystamy ze schematu połączeń, upewniając się, że każdy pin jest połączony z odpowiednim przewodem. Zazwyczaj wnętrze wtyczki ma ponumerowane piny, co ułatwia prawidłowe podłączenie.

Ważne jest, aby zwrócić uwagę na odciążenie przewodu wewnątrz wtyczki. Większość wtyczek posiada specjalny zacisk, który zapobiega wyrywaniu się przewodów z terminali podczas ciągnięcia czy wibracji. Jest to drobny, ale niezwykle istotny element, który znacząco zwiększa trwałość i niezawodność połączenia. Niedopilnowanie tego aspektu może prowadzić do frustrujących problemów z migającymi światłami lub ich całkowitym brakiem.

Po zaciśnięciu wszystkich przewodów i zabezpieczeniu odciążenia, należy zamknąć obudowę wtyczki. Upewnijmy się, że obudowa jest szczelna i chroni połączenia przed wilgocią i zabrudzeniami. Niektóre wtyczki posiadają dodatkowe uszczelki gumowe, które jeszcze bardziej poprawiają odporność na warunki atmosferyczne. Dbajmy o to, by każda śrubka była solidnie dokręcona.

Warto zainwestować w gniazdo i wtyczkę wykonane z wysokiej jakości materiałów. Elementy z taniego plastiku, które po kilku tygodniach stają się kruche pod wpływem słońca i mrozu, to gwarancja problemów. Szukajmy gniazd i wtyczek z mosiężnymi lub niklowanymi pinami, które zapewniają lepszy kontakt elektryczny i są bardziej odporne na korozję. Wysokiej jakości osłony i uszczelki to również znak, że mamy do czynienia z produktem, który posłuży nam dłużej.

Pamiętajmy, że montaż gniazda i wtyczki to proces, który wymaga precyzji i skupienia. Nie pośpieszajmy się. Każdy etap musi być wykonany dokładnie. Prawidłowo zamontowane gniazdo i wtyczka to podstawa niezawodnej pracy oświetlenia przyczepki lekkiej, a co za tym idzie – bezpiecznej podróży. Jeśli czujesz się niepewnie, zawsze możesz skorzystać z usług specjalisty. Czasem lepiej zapłacić raz za profesjonalny montaż, niż tracić czas i pieniądze na ciągłe naprawy prowizorycznych rozwiązań.

Testowanie Instalacji Elektrycznej i Rozwiązywanie Problemów

Po zainstalowaniu wszystkich komponentów, od wiązki po lampy, nadchodzi ten moment – testowanie. To nie tylko formalność, ale kluczowy etap, który zweryfikuje, czy cała nasza praca została wykonana prawidłowo i czy nasza instalacja do przyczepki lekkiej będzie działać bez zarzutu. Jeśli po podłączeniu przyczepki do samochodu cokolwiek nie działa, nie panikujmy! Zwykle to drobiazgi, które można łatwo zlokalizować i naprawić.

Pierwszym krokiem jest kompleksowe sprawdzenie wszystkich świateł. Poproś kogoś o pomoc – jedna osoba siedzi za kierownicą i włącza poszczególne funkcje, a druga obserwuje światła przyczepki. Sprawdź kolejno:

• Światła pozycyjne (przednie i tylne, a także obrysowe, jeśli są)
• Światła stop (przy naciśnięciu pedału hamulca)
• Kierunkowskazy (lewy i prawy, pamiętając o prawidłowym rytmie migania)
• Światła awaryjne (oba kierunkowskazy jednocześnie)
• Światło przeciwmgielne tylne (jeśli jest zamontowane)
• Światło cofania (jeśli jest zamontowane, przy włączonym biegu wstecznym)
• Sprawdź również gniazdko wewnątrz przyczepki, jeśli masz wiązkę 13-pinową i podłączyłeś do niej zasilanie.

Jeśli którekolwiek światło nie działa, pierwszym podejrzanym jest żarówka (w przypadku lamp żarówkowych) lub złączka. Sprawdź, czy żarówka jest prawidłowo włożona w oprawkę i czy nie jest przepalona. Jeśli to nie żarówka, skup się na połączeniach. Czasem przewód może się wyślizgnąć z terminala, lub połączenie jest zbyt słabo zaciśnięte. Możesz użyć miernika (multimetru) w trybie pomiaru ciągłości obwodu, aby sprawdzić, czy prąd płynie do danej lampy. Miernik jest nieocenionym narzędziem przy lokalizacji problemów elektrycznych.

Kolejnym częstym problemem jest masa. Jeśli światła migają, świecą słabo, lub pojawiają się inne dziwne zjawiska, bardzo prawdopodobne, że problem tkwi w masie. Upewnij się, że przewód masowy (zazwyczaj biały) jest prawidłowo podłączony zarówno w gnieździe samochodowym, jak i w lampach przyczepki. Masa musi być solidna i wolna od korozji. Czasem wystarczy wyczyścić punkt styku z ramą przyczepki, aby przywrócić prawidłowe działanie.

Jeśli światła nie działają wcale, lub powodują błędy w komputerze pokładowym samochodu, winny może być moduł haka holowniczego (jeśli taki zastosowano). Moduł mógł zostać niewłaściwie podłączony lub uszkodzony. W takiej sytuacji, bez specjalistycznego sprzętu diagnostycznego, trudno będzie samodzielnie zdiagnozować problem. Najlepiej udać się do elektryka samochodowego, który ma doświadczenie w instalacjach haka holowniczego.

Zwarcia to rzadki, ale poważny problem. Zazwyczaj objawiają się przepaleniem bezpiecznika w samochodzie. Jeśli bezpiecznik przepala się natychmiast po podłączeniu przyczepki, świadczy to o zwarciu. Wówczas należy dokładnie sprawdzić wszystkie połączenia, szukając miejsca, gdzie przewód dotyka metalowej ramy lub innego przewodu. Uszkodzona izolacja przewodu to najczęstsza przyczyna zwarć. Warto zainwestować w solidne opaski kablowe i osłony, aby zminimalizować ryzyko przetarć.

Pamiętajmy o konserwacji. Regularne czyszczenie styków w gnieździe i wtyczce za pomocą specjalnych sprayów do konserwacji elektryki samochodowej pozwoli uniknąć problemów z korozją i zapewni dobry kontakt elektryczny. Luźne śruby montażowe, które mogą poluzować się od wibracji, również warto regularnie sprawdzać i dokręcać.

Zimowe warunki, wilgoć, sól drogowa – wszystko to ma destrukcyjny wpływ na instalację elektryczną przyczepki. Warto po zimie, lub po każdej dłuższej jeździe w trudnych warunkach, dokładnie obejrzeć całą instalację, zwracając uwagę na ślady korozji, uszkodzenia izolacji czy luźne połączenia. Profilaktyka to zawsze tańsze i mniej frustrujące rozwiązanie niż nagłe naprawy na środku drogi.

Testowanie to nie tylko sprawdzenie, czy wszystko działa, ale także okazja do udoskonalenia i zabezpieczenia instalacji na przyszłość. Nawet po pozytywnym teście, warto przejechać się kawałek i upewnić się, że wibracje nie powodują problemów. Trochę uwagi i sumienności na tym etapie oszczędzi nam wielu nieprzyjemności w trasie. Pamiętaj, że sprawna instalacja elektryczna przyczepki to podstawa bezpieczeństwa i spokoju ducha.
