Elementy instalacji elektrycznej w domu, które musisz znać

W Polsce co roku ponad 13 tysięcy pożarów budynków mieszkalnych ma swoje źródło w instalacji elektrycznej. Większości z nich można uniknąć, pod warunkiem że inwestor rozumie, z czego ta instalacja właściwie się składa. Poniżej znajdziesz konkretny, techniczny przewodnik po elementach instalacji elektrycznej w domu, oparty na normie PN-HD 60364 i wieloletniej praktyce audytorskiej. Bez lania wody, za to z liczbami, mechanizmami i pułapkami, na które sam wpadasz przy odbiorze.

• Przewody, puszki i trasy kablowe w domowej instalacji
• Zabezpieczenia, rozdzielnice i uziemienie serce bezpieczeństwa

TL;DR: (1) Instalacja to siedem współpracujących ze sobą grup elementów: przewody, puszki, trasy, zabezpieczenia, uziemienie, rozdzielnica, osprzęt kontrolny. (2) Dobór przekroju, charakterystyki wyłącznika i czułości RCD musi wynikać z obciążenia, a nie z kalkulatora elektryka. (3) Bez wyrównania potencjałów w łazience żaden RCD nie daje pełnego bezpieczeństwa.

Przewody, puszki i trasy kablowe w domowej instalacji

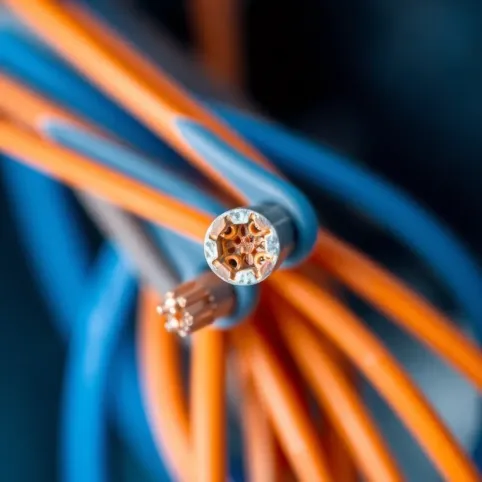

Przewód to żyła, izolacja i powłoka zewnętrzna, ale w budownictwie mieszkaniowym najczęściej spotykasz się z trzema rodzinami. YDYp (płaski, miedziany, do układania pod tynkiem), YDY (okrągły, ekranowany) oraz YKXS (energetyczny, w izolacji XLPE, droższy, ale odporniejszy termicznie). Aluminium (np. YALY) w domach praktycznie zniknęło po 2018 roku, bo ma 1,6 raza wyższą rezystywność od miedzi, szybciej się utlenia i wymaga większych przekrojów przy tych samych prądach. Jeśli remontujesz mieszkanie z lat 70., w którym ktoś zostawił aluminiowe odcinki, wymień je przy okazji.

Przekrój dobierasz po obciążeniu i spadku napięcia. Dla miedzi obowiązuje prosta reguła: 1,5 mm² wystarczy do 16 A (obwody oświetleniowe), 2,5 mm² do 25 A (gniazdka ogólne), 4 mm² do 32 A (kuchnia, pralka), 6 mm² do 40 A (klimatyzacja, piekielnik z piekarnikiem), 10 mm² do 50 A (kuchnia indukcyjna + piekarnik), a 16 mm² to standard zasilania domu jednorodzinnego z sieci. Spadek napięcia na odcinku nie powinien przekraczać 3 procent, czyli dla obwodu 30 m i 16 A przy przekroju 1,5 mm² już wchodzisz w żółtą strefę. Dlatego kable oświetleniowe w dużych pokojach warto prowadzić 2,5 mm², mimo że przepisy formalnie na to nie zmuszają.

Porównanie miedzi i aluminium w kontekście domowym wygląda tak.

Wybór przekroju wpływa na temperaturę pracy przewodu. Przy 25 A żyła 2,5 mm² nagrzewa się do około 65°C, a otulina PVC wytrzymuje 70°C, więc jesteś na granicy. Każdy dodatkowy stopień skraca żywotność izolacji mniej więcej o połowę (reguła Arrheniusa w uproszczeniu), a to oznacza realne 15-20 lat pracy zamiast 30.

Puszki elektryczne dzielą się na rozgałęźne (ukryte w stropie lub ścianie, łączą kilka obwodów) i osprzętowe (pod gniazda i łączniki). Klasa IP ma tu realne znaczenie: w suchym pokoju wystarczy IP20, w łazience nad wanną IP44, w piwnicy narażonej na zalanie IP55. Montaż podtynkowy wymaga puszki o głębokości minimum 40 mm, bo nowoczesne gniazda z przesłonami zajmują więcej miejsca. Przy natynkowym prowadzeniu kabli puszka musi mieścić zapas przewodu (minimum 10 cm), inaczej nie podłączysz poprawnie zacisku.

Trasy kablowe to nie kosmetyka, a wymiana ciepła. Pętla z pięcioma przewodami 2,5 mm² w jednym peszlu potrafi pod obciążeniem nagrzać się o 15°C powyżej otoczenia, co w suficie podwieszanym z wełną mineralną oznacza realne ryzyko. Prowadź kable pojedynczo w peszelach lub w korytkach z minimum 30 procentami wolnej przestrzeni. Unikaj prowadzenia równoległego do rur C.O. w odległości mniejszej niż 10 cm, bo ciepło z instalacji grzewczej degraduje izolację od środka. Pięć błędów, które widzisz w co drugim remoncie: brak rezerwy w peszelu (kabel klinuje się przy zamianie), brak oznaczeń obwodów, brak przepustów przez strefy pożarowe, prowadzenie po łuku zamiast pod kątem 90°, a także mocowanie kabli plastikowymi uchwytami w krawędzi płyty OSB (kabel wisi w powietrzu, brak podparcia).

Jak czytać oznaczenia kabli i dlaczego to ważne

Skrót YDYp 3×2,5 750 V mówi: żyła miedziana, izolacja PVC, płaski, trzy żyły o przekroju 2,5 mm², napięcie znamionowe 750 V. Brak oznaczenia CE albo znaku zgodności z PN-EN 50575 oznacza, że kabel może nie przejść próby palności. Od 2017 roku obowiązuje europejska klasyfikacja reakcji na ogień (Euroklasa), więc szukaj oznaczeń B2ca, Cca, Dca. Do domu jednorodzinnego optymalne są kable klasy Cca-s1,d2,a3, droższe od standardu, ale bezpieczniejsze w razie zwarcia łukowego.

Zabezpieczenia, rozdzielnice i uziemienie serce bezpieczeństwa

Wyłącznik nadprądowy (MCB) chroni przewód przed przegrzaniem, a nie człowieka przed porażeniem. Charakterystyka B (prąd zadziałania 3-5×In) sprawdza się w obwodach oświetleniowych i gniazdkowych, charakterystyka C (5-10×In) w obwodach z silnikami (pralka, zmywarka, klimatyzacja), a charakterystyka D (10-20×In) w układach z transformatorami lub dużymi rozruchami. Dobór zbyt czułej charakterystyki powoduje fałszywe wyzwalania przy włączeniu komputera i lodówki jednocześnie, zbyt twardej nie chroni kabla w razie zwarcia. Norma PN-HD 60364 wymaga, by prąd zwarciowy na końcu obwodu powodował zadziałanie wyłącznika w czasie krótszym niż 0,4 s, a w obwodach z gniazdkami 30 A nawet w 0,1 s.

Wyłącznik różnicowoprądowy (RCD) reaguje na różnicę prądu wpływającego i wypływającego, czyli na upływ przez ciało człowieka do ziemi lub do wody. Czułość 30 mA (RCD typu AC lub A) chroni życie, zadziała w około 30 ms przy 250 mA upływu, a przy 30 mA w około 300 ms. W obwodach oświetleniowych wystarczy 100 mA, w obwodach gniazdkowych w pomieszczeniach suchych 30 mA, a w łazienkach, pralniach, piwnicach i na zewnątrz obowiązkowo 30 mA. Czułość 10 mA stosuj tylko tam, gdzie normy na to pozwalają (np. placówki medyczne), bo w zwykłym domu będzie się wyzwalać przy każdym piorunie w okolicy.

Różnicówka selektywna (typ S, oznaczana symbolem opóźnienia) montowana jest jako pierwsza w kaskadzie, a za nią zwykłe RCD 30 mA. Przy zwarciu selektywna wytrzymuje 50-150 ms, dając czas niższemu zabezpieczeniu na zadziałanie. Bez selektywności jedno uszkodzenie w łazience pozbawia prądu cały dom, bo wszystkie RCD reagują jednocześnie.

Uziemienie to żyła ochronna PE, która w razie uszkodzenia izolacji odprowadza prąd do ziemi i wymusza zadziałanie wyłącznika. Rezystancja uziomu powinna być niższa niż 10 Ω, ale w praktyce celuje się w 5 Ω, żeby zapewnić margines przy suszy czy zamarznięciu gruntu. Uziom fundamentowy (bednarka w betonie ławy) jest najtańszy i najtrwalszy, bo korozja jest tu znikoma. Uziom pionowy (pręt stalowy ocynkowany lub miedziowany, długości 1,5-3 m) sprawdza się przy modernizacji, kiedy fundamentu już nie przekopiesz. Połączenia wyrównawcze główne (szyna PE w rozdzielnicy) i dodatkowe (w łazienkach, przy rurach metalowych) to osobny temat, ale właśnie ich brak bywa przyczyną śmiertelnych porażeń. W łazience metalowa wanna, rura C.O. i grzejnik drabinkowy tworzą różne potencjały, a ciało człowieka po zamoczeniu spada do oporu 800 Ω. Dotknięcie dwóch elementów o różnicy potencjałów 230 V daje prąd około 290 mA, czyli ponad 9 razy więcej niż próg śmiertelny. Wyrównanie potencjałów ściąga je do tego samego poziomu, a RCD odcina zasilanie w ciągu milisekund.

Uwaga: Brak wyrównania potencjałów w łazience to najczęstsza przyczyna śmiertelnych porażeń w polskich domach. Sam RCD 30 mA nie wystarczy, jeśli napięcie dotykowe utrzymuje się powyżej 50 V przez dłużej niż 5 s. Koniecznie sprawdź, czy rury, wanna i brodzik mają przewód Cu 6 mm² podłączony do szyny wyrównawczej.

Rozdzielnica to punkt, w którym spotykają się wszystkie obwody. Obudowa musi mieć klasę IP minimum 31 w pomieszczeniach suchych i IP44 w garażach albo piwnicach. Standardowa rozdzielnia 12-modułowa w domu jednorodzinnym obsługuje zwykle 8 do 14 obwodów: oświetlenie parteru, oświetlenie piętra, gniazdka ogólne, kuchnia, łazienka, pralka, piec C.O., stacja ładowania, klimatyzacja, pompa ciepła. Listwy zaciskowe PE i N powinny być oddzielone przegrodą, a wszystkie przewody oznaczone numerami obwodów. Zostaw minimum 20 procent wolnych modułów na przyszłe rozbudowy, bo każda wymiana rozdzielnicy po tynku to koszt kilku tysięcy złotych.

Pomiary i przeglądy

Instalacja elektryczna w domu powinna być mierzona co 5 lat, a w budynkach użyteczności publicznej co rok. Pomiary wykonuje się miernikiem spełniającym PN-EN 61557 i obejmują: rezystancję izolacji (minimum 1 MΩ, najczęściej 200-500 MΩ w nowej instalacji), impedancję pętli zwarcia (musi być na tyle niska, by wyłącznik zadziałał w wymaganym czasie), czas zadziałania RCD (poniżej 30 ms przy 5×IΔn), a także sprawdzenie ciągłości żyły ochronnej PE. Brak protokołu pomiarowego to sygnał, że elektryk albo nie wykonał pomiarów, albo ma coś do ukrycia. Żądaj protokołu w wersji papierowej lub PDF przed zaliczką.

Dwanaście punktów, które warto sprawdzić przed odbiorem

Przed podpisaniem protokołu odbioru przejdź przez tę listę.

• Każdy obwód opisany w rozdzielnicy (naklejka lub grawer)
• Protokół pomiarów rezystancji izolacji, impedancji pętli, RCD
• Schemat rozdzielnicy z podziałem na fazy
• Świadectwo kwalifikacyjne elektryka (uprawnienia SEP)
• Badanie wytrzymałości izolacji w obecności inwestora
• Sprawdzenie polaryzacji w gniazdkach (faza po prawej, zero po lewej)
• Wyrównanie potencjałów w łazienkach potwierdzone pomiarem
• Poprawność połączeń w puszkach rozgałęźnych (fotografia)
• Rezerwa wolnych modułów w rozdzielnicy (minimum 20 procent)
• Dokumentacja powykonawcza (trasa kabli, głębokość bruzd)
• Zgodność użytych materiałów z projektem (przekroje, klasy IP)
• Test RCD przyciskiem TEST na każdym wyłączniku

Najczęstsze błędy i ich skutki

Zbyt mały przekrój kabla przy dużym obciążeniu skutkuje przegrzewaniem, topnieniem izolacji, a w konsekwencji zwarciem łukowym, które jest po cichu najgroźniejsze. Brak RCD na obwodzie gniazdkowym oznacza, że dotknięcie przewodu fazowego stojąc na mokrej posadzce daje śmiertelne porażenie. Brak wyrównania potencjałów w łazience kończy się wypadkiem nawet przy sprawnym RCD, bo napięcie dotykowe trwa zbyt długo. Użycie puszki IP20 w strefie 0 lub 1 łazienki to złamanie norm i realne ryzyko porażenia przy zalewaniu. Prowadzenie kabli bez peszli w ścianie g-k to pozorna oszczędność, która uniemożliwia późniejszą wymianę kabla. Połączenia w puszkach bez zacisków (skręcane i taśmowane) to klasyk pożarów w blokach z lat 80.

Unikaj aluminium w obwodach domowych. Unikaj puszek podtynkowych w ścianach kartonowo-gipsowych bez kołnierzy ogniochronnych. Unikaj wspólnego RCD dla łazienki i kuchni, bo jego zadziałanie pozbawia prądu całe piętro. Unikaj prowadzenia kabli w korytkach bez pokrywy, bo kurz i wilgoć robią swoje. Unikaj wreszcie oszczędzania na złączkach WAGO, bo tanie chińskie odpowiedniki potrafią się stopić przy 25 A.

Instalacja elektryczna w domu to nie jest lista zakupów, lecz system, w którym każdy element odpowiada za konkretne zagrożenie. Przewody prowadzą prąd, zabezpieczenia go odcinają, uziemienie go odprowadza, a rozdzielnica koordynuje całość. Kiedy te elementy współgrają, dom jest bezpieczny. Kiedy jeden z nich szwankuje, nawet najlepsza różnicówka nie uratuje sytuacji. Przy odbiorze nie ufaj deklaracjom, tylko protokołom pomiarowym i własnym oczom, bo po tynku nikt nie zobaczy, co naprawdę leży w ścianie.
