Jak zbudowana jest domowa sieć elektryczna? Schemat od słupa do gniazdka

Czy wiesz, co tak naprawdę kryje się za tynkiem, gdy wieczorem naciskasz włącznik w salonie? Prąd, który zasila lampę, pokonał właśnie długą drogę od transformatora na słupie, przez licznik, aż po żarówkę, a każdy jego krok nadzoruje konkretne zabezpieczenie. W domu płynie napięcie przemienne 230 V przy częstotliwości 50 Hz, a cały obwód działa dzięki precyzyjnej współpracy kilkunastu elementów. Zrozumienie tej układanki to nie kaprys, lecz realna ochrona przed pożarem, porażeniem i niepotrzebnymi kosztami remontu.

• Schemat instalacji od przyłącza do gniazdka krok po kroku
• Rodzaje obwodów, przekroje przewodów i zabezpieczenia w domu
• Rozdzielnica, różnicówki i normy PN-HD 60364 w praktyce
• Kiedy wezwać elektryka i jakie sygnały ostrzegawcze ignorować

Schemat instalacji od przyłącza do gniazdka krok po kroku

Prąd zaczyna swoją wędrówkę w przyłączu, czyli w miejscu, w którym kabel operatora spotyka się z wewnętrzną instalacją budynku. To granica odpowiedzialności: dalej wszystko leży już w gestii właściciela. Z przyłącza energia trafia do rozdzielnicy głównej, w której pracuje zabezpieczenie główne, zwykle wyłącznik o prądzie znamionowym od 40 A wzwyż, dobrany do mocy przyłączeniowej ustalonej w umowie z zakładem energetycznym.

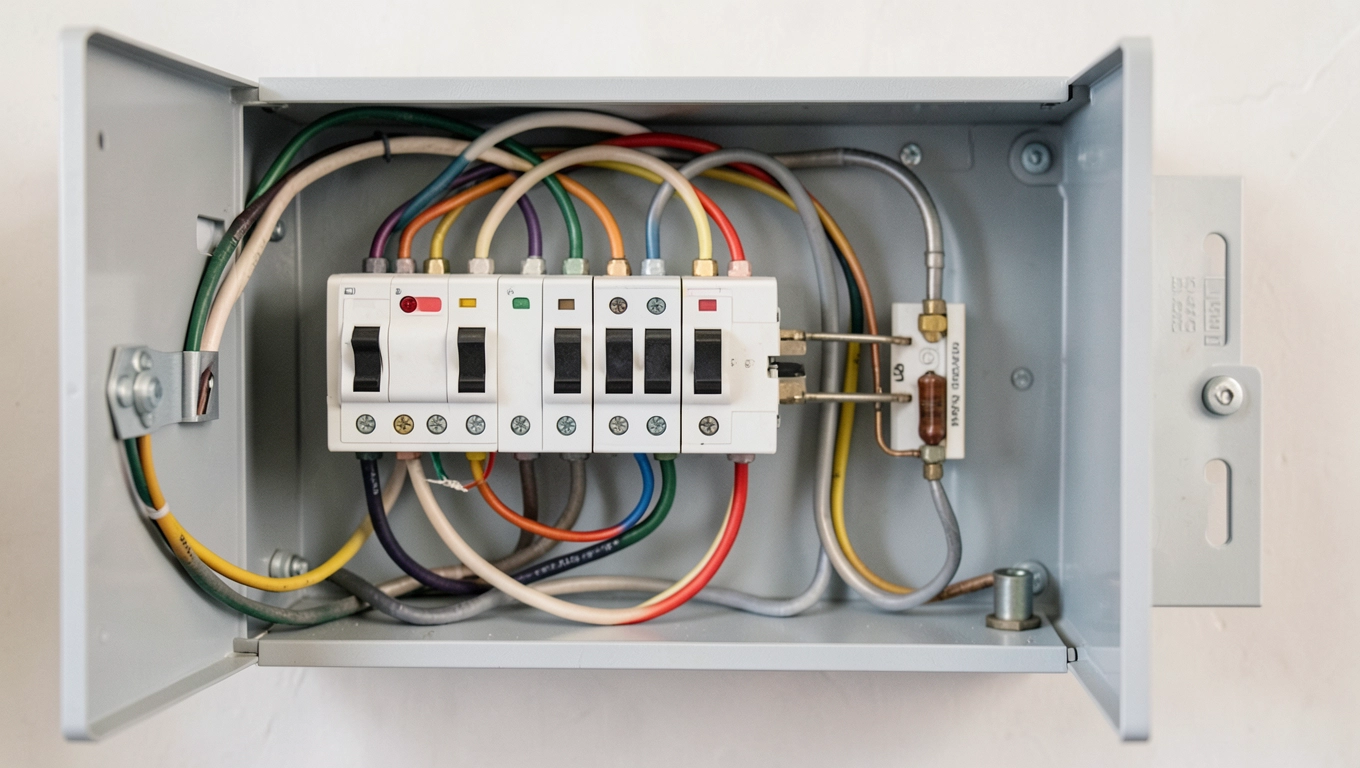

Tuż za licznikiem zaczyna się rozdzielnica domowa, nazywana potocznie „bezpiecznikami". To właśnie w niej biegi poszczególnych obwodów rozdzielają się do kuchni, łazienki, salonu czy sypialni. Każda linia opuszcza rozdzielnicę przez własny wyłącznik nadprądowy (popularną „eskę") i własny wyłącznik różnicowoprądowy, a następnie biegnie przewodem w ścianie do puszek, gniazdek i łączników oświetlenia.

Kluczowe elementy trasy prądu

• Złącze kablowe przy budynku, w którym kończy się sieć operatora.
• Licznik energii rejestrujący każdy pobrany kilowatogodzina.
• Rozdzielnica główna z zabezpieczeniem nadprądowym, różnicowoprądowym i listwami.
• Przewody instalacyjne prowadzone w ścianach, pod tynkiem lub w korytkach.
• Puszki łączeniowe, gniazda wtyczkowe, łączniki oświetleniowe.

Wielu inwestorów myli rozdzielnicę główną z licznikiem, a to dwa osobne urządzenia. Licznik wyłącznie mierzy, natomiast rozdzielnica decyduje o tym, który obwód dostanie zasilanie, a który zostanie odcięty. Prawidłowo wykonana rozdzielnica posiada oznaczenia każdego wyłącznika oraz schemat ideowy, bez niego nawet doświadczony fachowiec zgaduje po omacku.

W nowoczesnym budynku trasa kończy się nie przy gniazdku, lecz przy odbiorniku: lodówce, pralce, lampie LED. Gdy odbiornik zużywa energię, prąd wraca przewodem neutralnym do rozdzielnicy, a stamtąd do transformatora. Zamknięcie obwodu to warunek fizyczny działania każdego odbiornika, podobnie jak w obiegu wody, w którym pompa musi zarówno tłoczyć, jak i odbierać.

Rodzaje obwodów, przekroje przewodów i zabezpieczenia w domu

Podział na obwody wynika z prostego faktu: różne urządzenia pobierają różną moc, a każdy przewód ma swój limit termiczny. Oświetlenie zwykle tworzy obwód 10 A z przewodem YDYp 3×1,5 mm², bo żarówki i oprawy LED rzadko przekraczają 2 kW. Gniazda ogólne dostają obwód 16 A z przewodem 3×2,5 mm², ponieważ sumaryczne obciążenie telewizora, laptopa i ładowarek bywa wyższe, niż się wydaje.

Duże odbiorniki wymagają osobnych linii. Pralka, zmywarka, piekarnik elektryczny czy bojler mają własny obwód zabezpieczony 20 A lub 25 A, a przewód zwiększa przekrój do 4 mm² lub 6 mm². Wynika to z prawa fizyki: prąd o natężeniu 25 A w przewodzie 1,5 mm² po kilku minutach rozgrzałby izolację do temperatury zapłonu. Grubszy rdzeń obniża rezystancję, mniej wydziela ciepła, a izolacja PVC pozostaje stabilna.

Jak dobrać przewód do obciążenia

W domu o powierzchni 100 m² standardowo wykonuje się od 12 do 18 obwodów, a każdy z nich wychodzi z osobnego wyłącznika w rozdzielnicy. Nadmiar obwodów nie szkodzi, lecz ich brak szybko daje o sobie znać wybijającymi korkami przy włączeniu czajnika i odkurzacza jednocześnie.

Kolory izolacji pomagają zachować porządek. Brązowy lub czarny oznacza fazę (L), niebieski przewód neutralny (N), a żółto-zielony ochronny (PE). W Polsce obowiązuje system kolorów wprowadzony w 2000 roku; w budynkach sprzed tej daty spotyka się inne oznaczenia, co stanowi dziś poważne ryzyko przy braku przewodu ochronnego.

W mieszkaniach z lat 70. i 80. instalacja bywa dwużyłowa, czyli pozbawiona przewodu PE. Dotykanie metalowej obudowy pralki, w której przebiła się faza, kończy się wówczas porażeniem. Wymiana instalacji na trójżyłową to dziś standard, a nie luksus.

Rozdzielnica, różnicówki i normy PN-HD 60364 w praktyce

Sercem układu pozostaje rozdzielnica, ponieważ tam podejmowane są decyzje o awaryjnym odcięciu zasilania. Wyłącznik nadprądowy chroni przewody przed skutkami zwarcia i przeciążenia: gdy prąd wzrośnie powyżej wartości znamionowej, bimetaliczny element odkształca się, odblokowuje zapadkę i rozwiera styki w ułamku sekundy. Typ B (10 A) stosuje się do obwodów oświetleniowych, typ C (16 A) do gniazdek, a typ D (20-25 A) do silników o dużym prądzie rozruchowym.

Wyłącznik różnicowoprądowy, potocznie zwany różnicówką, mierzy prąd wpływający i wypływający z obwodu. Gdy różnica wyniesie 30 mA lub więcej, urządzenie rozłącza obwód w czasie poniżej 30 ms. To właśnie ta cecha ratuje życie, bo ludzkie ciało zaczyna odczuwać skurcz mięśni już przy 10 mA, a granica śmiertelnego migotania komór to około 50 mA. Bez różnicówki prąd rażenia płynie tak długo, aż ktoś odłączy zasilanie.

Minimalne wyposażenie rozdzielnicy w 2025 roku

• Wyłącznik główny umożliwiający szybkie odcięcie całego domu.
• Wyłączniki nadprądowe dla każdego obwodu osobno.
• Wyłącznik różnicowoprądowy 30 mA na obwody gniazdowe i łazienkowe.
• Różnicówka 300 mA jako zabezpieczenie przeciwpożarowe na wejściu.
• Ochronnik przeciwprzepięciowy klasy 1+2 przy rozdzielnicy głównej.
• Listwy N i PE z dławikami oraz opisanymi obwodami.

Norma PN-HD 60364 definiuje obowiązkowy podział obwodów w pomieszczeniach mokrych. W łazience wydziela się strefy 0, 1 i 2, w których obowiązują osobne zasady montażu osprzętu. Strefa 0 to wnętrze wanny lub brodzika, strefa 1 sięga 2,25 m nad posadzkę w promieniu 60 cm od krawędzi brodzika, a strefa 2 rozciąga się do 3 m od wanny.

Przepisy nakładają też obowiązek prowadzenia przewodów w taki sposób, by ewentualna wymiana gniazdka nie wymagała kucia całej ściany. Rury osłonowe (peszel) i kanały podtynkowe pozwalają wyciągnąć stary kabel i wciągnąć nowy, co przy aluminiowej instalacji bywa konieczne już po 20 latach eksploatacji.

Przeciwprzepięciowe ochronniki klasy 1+2 zabezpieczają dom przed skutkami uderzenia pioruna w sieć napowietrzną. Gdy w przewodzie pojawi się napięcie rzędu kilku kilowoltów, warystor w module ogranicza je do poziomu bezpiecznego dla elektroniki. Bez takiego elementu wystarczy jedna letnia burza, by pożegnać się z płytą indukcyjną albo sterownikiem pompy ciepła.

Kiedy wezwać elektryka i jakie sygnały ostrzegawcze ignorować

Prąd nie wybacza błędów, a ludzki organizm reaguje na 230 V bardzo gwałtownie. Próg odczuwania wynosi około 1 mA, lecz już 24 V DC lub 50 V AC uznaje się za napięcie bezpieczne w suchych warunkach. W wilgotnej łazience granica ta spada, dlatego różnicówka 30 mA jest tam nie fanaberią, lecz wymogiem ochrony zdrowia.

Objawy porażenia bywają mylące: od drętwienia palców po zatrzymanie akcji serca. Pierwsza pomoc polega na odcięciu zasilania (wyłącznik, korki, wyrwanie kabla), a dopiero potem na dotykaniu poszkodowanego. Jeśli nie oddycha, natychmiast rozpoczyna się resuscytację krążeniowo-oddechową i wzywa pogotowie. Każda minuta opóźnienia obniża szanse przeżycia o 7-10 %.

Sygnały, które każą odłożyć telefon i zadzwonić po fachowca

• Iskrzenie przy wkładaniu wtyczki lub w trakcie przełączania światła.
• Ciepła lub zmieniająca kolor ramka gniazdka, zwłaszcza w kolorze żółtym lub brązowym.
• Zapach spalenizny, nawet chwilowy, bez widocznego źródła.
• Wybijanie korków przy włączeniu konkretnego urządzenia, nie całej instalacji.
• Migotanie oświetlenia przy pracy silnika lodówki lub okapu kuchennego.

Domowa sieć elektryczna to układ naczyń połączonych: awaria w jednym obwodzie potrafi pociągnąć za sobą sąsiednie. Iskra w gnieździe, w którym wtyczka ledwo się trzyma, to nie kwestia estetyki, lecz narastającego oporu przejściowego. Gdy opór rośnie, wydziela się ciepło, a temperatura 80 °C przy styku z drewnianą listwą to prosty przepis na pożar podtynkowy.

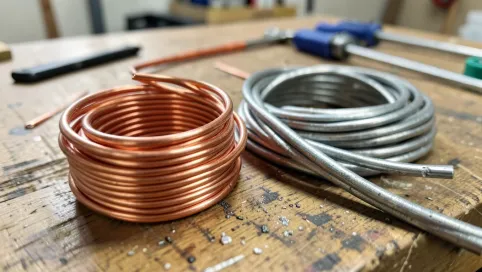

Stare instalacje aluminiowe zasługują na osobną uwagę. Aluminium podlega zjawisku płynięcia, a każde dokręcenie zacisku po kilku latach staje się luźne. Połączenie aluminium z miedzią, niezabezpieczone pastą stykową, koroduje w obecności wilgoci. Dlatego przy remoncie mieszkania z lat 70. rozsądnie wymienić całość, zamiast naprawiać pojedyncze odcinki. Koszt materiału i robocizny plasuje się na poziomie 120-180 PLN/m² powierzchni, a w zamian zyskuje się spokój na kilkadziesiąt lat.

Przed oddaniem instalacji do użytkowania elektryk wystawia protokół pomiarów, w którym znajdują się wyniki badania impedancji pętli zwarcia, rezystancji izolacji oraz działania wyłączników różnicowoprądowych. To nie formalność, lecz potwierdzenie, że bezpieczeństwo nie istnieje tylko na papierze. Dokument ten warto przechowywać razem z projektem i schematem rozdzielnicy, ponieważ przy kolejnym remoncie skraca czas pracy każdego następnego fachowca.

Zanotuj rozmieszczenie obwodów bezpośrednio na drzwiczkach rozdzielnicy. Gdy w nocy wybije korki, nie szukasz właściwego wyłącznika po omacku, tylko od razu przywracasz zasilanie.

Rozumienie budowy własnej instalacji nie wymaga uprawnień SEP, lecz podstawowej świadomości, że za gładkim tynkiem kryje się sieć starannie dobranych przewodów, wyłączników i zabezpieczeń. Wystarczy spojrzeć na rozdzielnicę, by wiedzieć, ile obwodów obsługuje mieszkanie, jakim napięciem są zasilane i gdzie leżą granice bezpieczeństwa. Ta wiedza kosztuje godzinę lektury, a potrafi uchronić dom, budżet i zdrowie.
