Domowa sieć elektryczna plakat – jak zrozumieć schemat w 10 minut

Elementy sieci elektrycznej widoczne na plakacie

Każdy szkolny plakat pokazujący domową sieć elektryczną zawiera zaskakująco dużo elementów, które na co dzień mijamy wzrokiem. Licznik, rozdzielnica, przewody, gniazdka, wyłączniki. To one decydują, czy prąd dociera tam, gdzie trzeba, i czy robi to bezpiecznie. Zrozumienie ich roli zajmuje kwadrans, a potem procentuje przy każdej naprawie, remoncie i rozmowie z fachowcem.

• Elementy sieci elektrycznej widoczne na plakacie
• Bezpieczne użytkowanie instalacji zasady z plakatu w praktyce
• Co zrobić przy porażeniu prądem algorytm pierwszej pomocy
• Kiedy wymienić instalację i jak ją sprawdzić samodzielnie
• Oszczędzanie energii bez utraty bezpieczeństwa

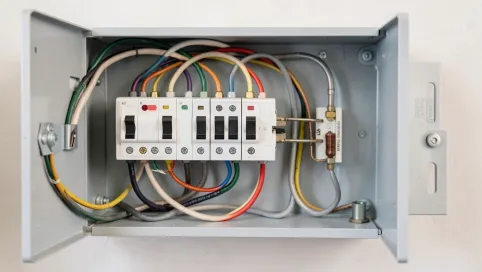

Sercem całej instalacji pozostaje rozdzielnica główna. Montuje się ją zwykle w przedpokoju, piwnicy lub garażu, tuż za licznikiem energii. To w niej spotykają się wszystkie obwody domowe, a także zamontowane są zabezpieczenia nadprądowe i różnicowoprądowe. Bez rozdzielnicy nie da się kontrolować, który fragment sieci jest pod napięciem, ani szybko odciąć zasilania w razie awarii.

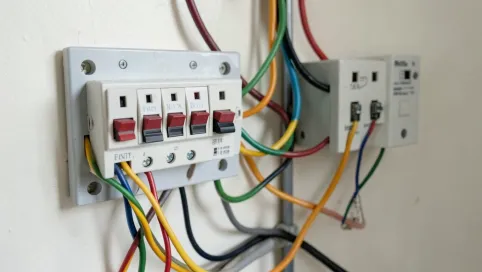

Bezpiecznik topikowy to najstarszy typ zabezpieczenia. Działa na prostej zasadzie: gdy prąd przekroczy wartość znamionową (10, 16 lub 20 A dla typowych obwodów), drut wewnątrz topi się i przerywa obwód. Wymaga wymiany po każdym zadziałaniu, co bywa kłopotliwe. Automatyczny wyłącznik nadprądowy robi dokładnie to samo, ale robi to mechanicznie i wystarczy ponownie podnieść jego dźwignię. Różnicowoprądowy natomiast porównuje prąd wpływający i wypływający z obwodu. Gdy różnica przekroczy 30 mA, odcina zasilanie w ciągu 30 milisekund, chroniąc życie przy dotyku uszkodzonego urządzenia.

Przewody w polskich domach to najczęściej miedziane linki o przekroju 1,5 mm² (oświetlenie) lub 2,5 mm² (gniazdka). Dawniej królowały aluminiowe, dziś uznawane za przestarzałe. Z czasem aluminium traci sprężystość, utlenia się w zaciskach i grzeje się pod obciążeniem. Norma PN-HD 60364 dopuszcza je w instalacjach istniejących, lecz przy modernizacji zaleca wymianę na miedź. Trójżyłowy przewód (L, N, PE) odpowiada za fazę, neutralny i ochronny, czyli uziemienie. To właśnie PE odprowadza ładunek do ziemi, gdy izolacja zawiedzie.

Gniazda z bolcem uziemiającym oraz wyłączniki oświetleniowe zamykają obwód pokazany na każdym plakacie. Gniazdo 230 V w Polsce dostarcza prądu przemiennego o częstotliwości 50 Hz. Wyłącznik podtynkowy przerywa tylko przewód fazowy, dlatego ważne, by podłączony był prawidłowo. Odwrotne podłączenie (przerwanie neutralnego zamiast fazowego) powoduje, że żarówka świeci nawet przy wyłączonym wyłączniku, a to realne zagrożenie przy wymianie.

Porównanie zabezpieczeń stosowanych w rozdzielnicy

Bezpieczne użytkowanie instalacji zasady z plakatu w praktyce

Plakat edukacyjny zwykle przedstawia dom w przekroju i rysunkową postać trzymającą suszarkę, wiertarkę bądź lampkę nocną. Obok pojawia się lista zasad, które brzmią banalnie, dopóki nie przeczytamy ich ze zrozumieniem. Każda z nich wynika z konkretnego prawa fizyki. Dotknięcie przewodu fazowego przy jednoczesnym kontakcie z uziemionym kaloryferem zamyka obwód przez ciało. Rezystancja suchej skóry wynosi około 100 000 Ω, mokrej spada do 1 000 Ω. Różnica napięcia 230 V w obu przypadkach wywoła zupełnie inny skutek.

Pierwsza zasada brzmi: nigdy nie dotykaj urządzenia mokrymi rękoma. Woda obniża opór skóry i tworzy doskonałą ścieżkę dla prądu. Druga mówi o wyciąganiu wtyczki za obudowę, nigdy za kabel. Powód jest mechaniczny: pojedynczy przewód wewnątrz linki ulega rozciągnięciu, aż pęknie. Trzecia: nie używaj przedłużaczy jako stałej instalacji. Cienka linka 0,75 mm² nie jest przystosowana do ciągłego obciążenia 2 300 W, bo grzeje się w sposób trudny do zauważenia gołym okiem.

Warto też pamiętać o listwach z wyłącznikiem oraz o regularnym naciskaniu przycisku TEST na różnicowoprądzie. Mechanizm testu sztucznie wytwarza upływ wewnątrz urządzenia, dzięki czemu w ciągu 30 milisekund obwód musi się rozłączyć. Jeśli tak się nie stanie, oznacza to uszkodzenie mechanizmu lub zestarzałą elektronikę i natychmiastową konieczność wymiany. Test powtarza się co pół roku, w praktyce przy zmianie czasu na letni i zimowy.

Dziesięć zasad bezpieczeństwa i typowe błędy

• Suche ręce podczas obsługi urządzeń. Błąd: dotykanie wtyczki odkurzacza zaraz po wyjściu spod prysznica.
• Wyciąganie wtyczki za obudowę. Błąd: szarpanie za kabel skutkuje przerwaniem żyły fazowej wewnątrz izolacji.
• Jeden przedłużacz na obwód. Błąd: łączenie dwóch przedłużaczy w celu zwiększenia zasięgu.
• Brak przykrywania gniazdek w pokoju dziecka. Błąd: pozostawienie kontaktu z bolcem na wysokości 60 cm.
• Brak suszenia włosów w wannie. Błąd: upuszczenie suszarki do wody tworzy obwód o oporze poniżej 1 000 Ω.
• Wymiana żarówki przy włączonym świetle. Błąd: dotknięcie gwintu E27 pod napięciem fazowym.
• Kontrola stanu kabli urządzeń. Błąd: ignorowanie pękniętej izolacji na kablu czajnika.
• Brak przeciążania jednego gniazda. Błąd: podłączenie pralki i piekarnika do podwójnego adaptera.
• Wyłączanie urządzenia po zakończeniu pracy. Błąd: zostawianie ładowarki w gnieździe przez całą dobę.
• Wzywanie fachowca przy iskrzeniu. Błąd: samodzielne dokręcanie gniazda pod napięciem.

Statystyki Państwowej Straży Pożarnej za lata 2018-2023 wskazują, że rocznie w Polsce dochodzi od 4 000 do 6 000 pożarów budynków mieszkalnych, z czego około 12-15% ma bezpośrednią przyczynę w wadliwej instalacji elektrycznej. Najczęstsze przyczyny to zwarcia w przedłużaczach, przegrzane listwy zasilające oraz uszkodzone izolacje przewodów w starszych budynkach. Urząd Regulacji Energetyki w raporcie z 2022 roku podkreśla, że ponad 35% polskich mieszkań w budynkach sprzed 1989 roku nie ma pełnego uziemienia, co pięciokrotnie zwiększa ryzyko porażenia przy awarii sprzętu AGD.

Rodzic przygotowujący plakat do szkoły może uzupełnić go o proste eksperymenty domowe. Pocieranie balonu o wełniany sweter wytwarza ładunek elektrostatyczny rzędu 10-20 kV, wystarczający, by przyciągnąć skrawki papieru. To doskonała ilustracja, że prąd to ruch ładunków, nie tajemnicza siła. Drugie doświadczenie to budowa prostego obwodu z baterią 4,5 V, żarówką latarki i kawałkiem drutu. Dziecko widzi, że prąd płynie tylko w zamkniętej pętli. Trzecia demonstracja użycia wyłącznika różnicowoprądowego z wykorzystaniem przycisku TEST uczy, że prąd upływu wyłącza zasilanie szybciej, niż mrugniemy okiem.

Co zrobić przy porażeniu prądem algorytm pierwszej pomocy

Porażenie prądem domowym o napięciu 230 V rzadko zabija natychmiast, ale potrafi zatrzymać akcję serca w ciągu kilku sekund. Najważniejsza jest kolejność działań, nie ich szybkość na oślep. Najpierw odcięcie źródła, dopiero potem dotknięcie poszkodowanego, ponieważ jego ciało może nadal przewodzić napięcie. W praktyce oznacza to wyciągnięcie wtyczki, wykręcenie bezpiecznika lub użycie suchego przedmiotu z drewna bądź plastiku, by odsunąć kabel.

Numer alarmowy w Polsce to 112, a czas dojazdu karetki w mieście wynosi średnio 8-12 minut. W tym czasie mózg bez tlenu ulega nieodwracalnym uszkodzeniom po 4 minutach, dlatego resuscytacja krążeniowo-oddechowa (RKO) zaczyna się od razu. Schemat 30 uciśnięć klatki piersiowej na 2 wdechy (30:2) obowiązuje także u dzieci, z tą różnicą, że u niemowląt stosuje się dwa palce zamiast dwóch dłoni. Tempo uciskania 100-120 na minutę odpowiada rytmowi piosenki „Stayin’ Alive”.

Algorytm pierwszej pomocy krok po kroku

1. Zadbaj o bezpieczeństwo. Odłącz napięcie, odsuń poszkodowanego suchym, nieprzewodzącym przedmiotem (drewno, plastik, gruba gumowa rękawica).
2. Sprawdź reakcję. Potrząśnij delikatnie za ramię, zapytaj głośno: „Czy mnie słyszysz?”.
3. Zawołaj pomoc. Jeśli jesteś sam, dzwoń na 112 i włącz tryb głośnomówiący.
4. Sprawdź oddech. Nachyl się nad ustami poszkodowanego na 10 sekund, obserwuj klatkę piersiową.
5. Rozpocznij RKO. 30 uciśnięć mostka (głębokość 5-6 cm, tempo 100-120/min) na 2 oddechy ratownicze.
6. Użyj AED, jeśli jest dostępne. Defibrylator automatyczny prowadzi głosowo i nie szkodzi, gdy serce pracuje.
7. Kontynuuj do przyjazdu karetki lub odzyskania przytomności. Nie przerywaj, jeśli czujesz zmęczenie, lecz postaraj się przekazać RKO drugiej osobie.

• Nie dotykaj poszkodowanego, jeśli nie odciąłeś źródła napięcia.
• Nie odciągaj go mokrymi rękoma ani metalowymi przedmiotami.
• Nie polewaj wodą instalacji pod napięciem.
• Nie podawaj jedzenia, picia ani leków osobie nieprzytomnej.
• Nie zakładaj, że brak widocznych poparzeń oznacza brak obrażeń wewnętrznych.
• Nie przerywaj RKO do przyjazdu pogotowia, nawet jeśli wydaje się, że pomagasz za długo.

Progi napięcia i skutki fizjologiczne

Opór ciała nie jest stałą wartością, dlatego tabela przedstawia uproszczenie. Sucha skóra daje około 100 000 Ω, spocona spada do 10 000 Ω, mokra do 1 000 Ω. Droga przepływu też ma znaczenie: prąd płynący od ręki do ręki (poprzez klatkę piersiową) jest kilkukrotnie groźniejszy niż od palca do stopy, bo przechodzi przez serce. Właśnie dlatego norma PN-HD 60364 wymaga stosowania wyłączników różnicowoprądowych 30 mA w obwodach gniazd w pomieszczeniach mieszkalnych, a w łazienkach dodatkowo ogranicza strefy montażu urządzeń (strefa 0, 1, 2, 3).

Po każdym porażeniu, nawet pozornie lekkim, poszkodowany wymaga obserwacji szpitalnej. Zaburzenia rytmu serca mogą pojawić się dopiero po kilku godzinach. Dzieci i osoby starsze reagują silniej, ponieważ ich układ nerwowy jest bardziej wrażliwy. Domowy plakat edukacyjny powinien zawierać numer 112 wydrukowaną dużą czcionką oraz krótką instrukcję „nie ruszaj, odetnij prąd, dzwoń”.

Kiedy wymienić instalację i jak ją sprawdzić samodzielnie

Polska Norma PN-HD 60364 zaleca przegląd instalacji co 5 lat w budynkach mieszkalnych, a co rok w obiektach użyteczności publicznej. Przegląd obejmuje pomiary impedancji pętli zwarcia, rezystancji izolacji oraz działania wyłączników różnicowoprądowych. Koszt takiej usługi to zwykle 300-600 PLN dla mieszkania 50-80 m². Właściciel może samodzielnie wykonać kilka podstawowych testów, które nie wymagają kontaktu z przewodami pod napięciem.

Pierwszy test to naciśnięcie przycisku TEST na różnicowoprądzie. Drugi to wizualna kontrola przewodów, gniazd i wyłączników. Trzeci to sprawdzenie daty produkcji rozdzielnicy. Jeżeli widnieje na niej rok wcześniejszy niż 1998, a budynek nie był modernizowany, istnieje duże prawdopodobieństwo, że instalacja nie spełnia obecnych wymagań. Czwarty test polega na weryfikacji obecności przewodu ochronnego PE w gniazdkach. Wystarczy tani tester fazy z neonówką (20-40 PLN), który wskazuje brak uziemienia.

Sygnały ostrzegawcze modernizacji instalacji

• Wiek instalacji powyżej 25 lat. Żywotność aluminiowych przewodów w ścianie szacuje się na 30-40 lat, miedzianych na 50+.
• Brak uziemienia w gniazdkach. Brak trzeciego otworu lub brak przewodu PE w puszce.
• Migotanie światła przy włączeniu odkurzacza. Słaby styk w złączu lub zbyt mały przekrój przewodu.
• Ciepłe wyłączniki lub gniazdka. Poluzowane zaciski generują ciepło, a to zapowiedź pożaru.
• Częste wypadanie bezpieczników. Obwód jest przeciążony lub uszkodzony.
• Aluminiowe przewody w ścianie. Materiał podatny na utlenianie i pękanie.
• Brak różnicowoprądowego w rozdzielnicy. Instalacja sprzed 2000 roku rzadko go posiada.
• Charakterystyczny zapach spalenizny. Natychmiast wyłączyć obwód i wezwać fachowca.

Koszt wymiany instalacji w mieszkaniu 60 m² wynosi orientacyjnie 6 000-12 000 PLN, w domu 150 m² to 18 000-35 000 PLN. Cena zależy od liczby obwodów, dostępu do ścian (kucie lub sucha zabudowa) oraz regionu. W praktyce modernizacja trwa od 3 do 10 dni roboczych i wymaga wyłączenia zasilania na kilka godzin. Każdy nowy obwód powinien być zabezpieczony własnym wyłącznikiem nadprądowym oraz różnicowoprądowym o prądzie 16 A i charakterystyce B dla gniazdek, 10 A B dla oświetlenia.

Oszczędzanie energii bez utraty bezpieczeństwa

Energooszczędność instalacji zaczyna się od wyboru urządzeń. Klasa A+++ (od 2021 roku znowu oznaczana jako A) w lodówce zużywa nawet 60% mniej prądu niż model z 2000 roku. Żarówki LED o mocy 8 W zastępują tradycyjne żarówki 60 W, a przy średnim czasie świecenia 3 godziny dziennie dają oszczędność rzędu 25 zł rocznie na jedno źródło światła. Te pozornie drobne decyzje po 10 latach eksploatacji oznaczają kilkaset złotych w kieszeni domownika.

Tryb stand-by w domu pełnym elektroniki potrafi zjadać od 5% do 10% rachunku za prąd. Telewizor, konsola, ładowarka, router, dekoder, zmywarka. Każde z tych urządzeń pobiera od 0,5 W do 5 W przez całą dobę, nawet gdy nikt z nich nie korzysta. Listwa zasilająca z wyłącznikiem pozwala odciąć całą grupę jednym kliknięciem, redukując straty do zera. Mechanizm jest prosty: odcięcie fazy i neutralnego od razu przerywa pobór mocy biernej, którą inaczej miernik cały czas zlicza.

Czujniki ruchu w korytarzach, łazienkach i piwnicach gaszą światło po 30 sekundach bezruchu. Termostaty z programatorem tygodniowym regulują temperaturę w pomieszczeniach w zależności od pory dnia. Każdy stopień Celsjusza mniej w sezonie grzewczym obniża zużycie energii o 5-6%. W połączeniu z uszczelnieniem okien i izolacją poddasza daje to redukcję rachunku o 15-20% bez wymiany instalacji.

Dobry plakat edukacyjny powinien łączyć rysunek obwodu z krótką listą zasad. W centrum widnieje rozdzielnica z wyłącznikami, od niej odchodzą obwody do kuchni, łazienki i pokojów, a wokół rozmieszczone są rysunki dzieci, gniazdek i symbolu wysokiego napięcia. Tak przygotowana infografika zostaje w pamięci dłużej niż sam tekst.

Znajomość budowy instalacji, działania zabezpieczeń i zasad pierwszej pomocy nie zastąpi uprawnień elektryka, ale realnie zmniejsza ryzyko wypadku w domu. Wystarczy 15 minut rozmowy z wykwalifikowanym fachowcem przy okazji przeglądu, by dowiedzieć się, które obwody wymagają poprawy i czy instalacja spełnia aktualną normę PN-HD 60364. Plakat zostaje na ścianie, wiedza zostaje w głowie.
