Jak naprawdę działa domowa sieć elektryczna? Wyjaśniam krok po kroku

Obwód rozgałęziony w domu faza, zero i uziemienie w praktyce

Poranek zaczyna się od włączenia światła, potem czajnik, ładowarka do telefonu, ekspres do kawy. Wszystko działa, bo prąd płynie do gniazdek i lamp po ściśle określonej ścieżce. Domowa sieć elektryczna to obwód rozgałęziony, w którym każdy odbiornik pobiera dokładnie tyle energii, ile potrzebuje, nie zakłócając pracy pozostałych.

• Obwód rozgałęziony w domu faza, zero i uziemienie w praktyce
• Napięcie, natężenie i moc prądu proste wzory na co dzień
• Bezpieczniki, RCD i uziemienie co naprawdę chroni twoją instalację
• Najczęstsze błędy i praktyczne wskazówki

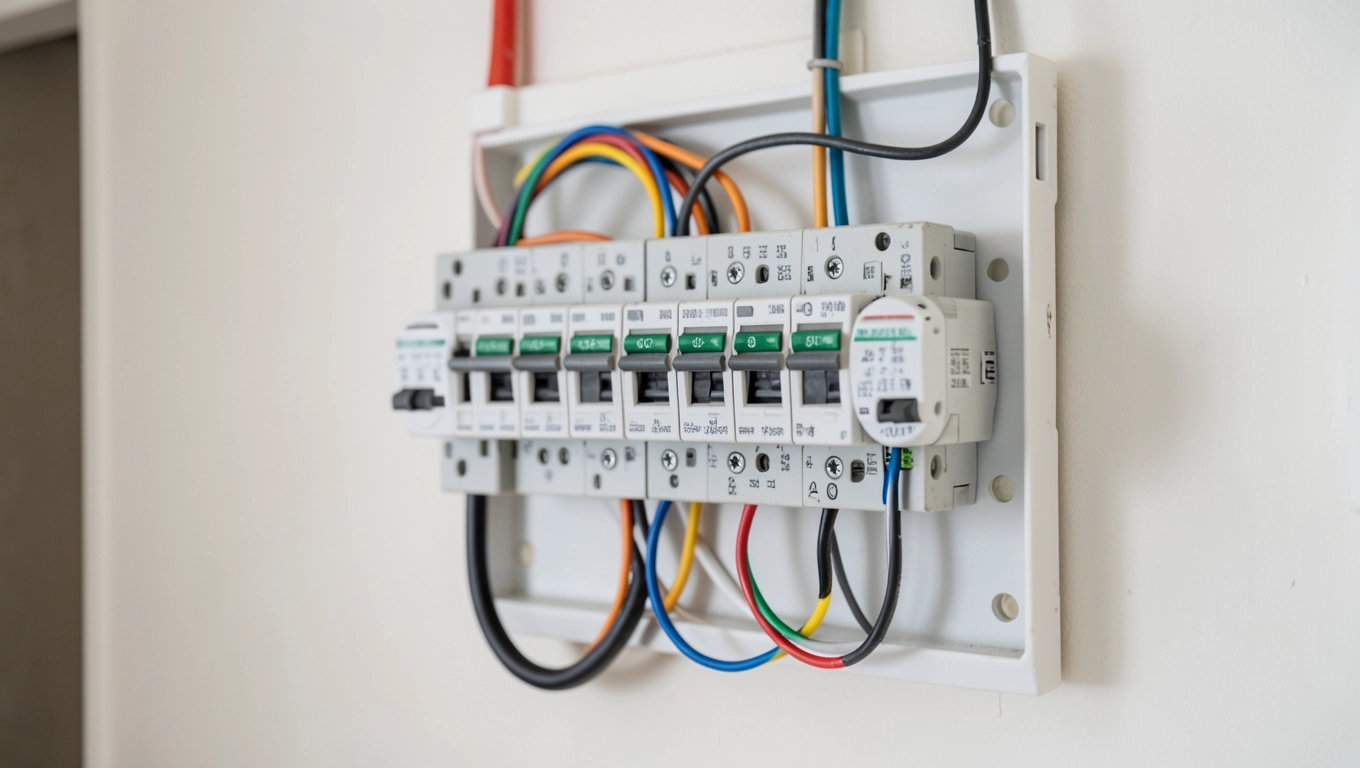

Energia trafia do budynku przewodem fazowym L, przewodem neutralnym N wraca do stacji transformatorowej, a przewód ochronny PE stanowi dodatkowe zabezpieczenie. W rozdzielnicy głównej napięcie 230 V AC rozdziela się na poszczególne obwody. Każdy z nich ma własny wyłącznik nadprądowy i prowadzi do konkretnej grupy odbiorników.

Obwód oświetleniowy zabezpiecza się zwykle bezpiecznikiem 10 A. Oznacza to maksymalne obciążenie około 2300 W, co wystarcza na kilkanaście żarówek LED. Obwód gniazdkowy korzysta z zabezpieczenia 16 A, czyli około 3680 W mocy ciągłej. Taki podział chroni przed przeciążeniem i pozwala odłączyć wadliwy fragment bez wyłączania całego mieszkania.

Przekroje przewodów dobiera się do spodziewanego obciążenia. Dla obwodów oświetleniowych stosuje się kabel 3×1,5 mm², dla gniazdkowych 3×2,5 mm². Przewód ochronny PE ma taki sam przekrój jak fazowy, co zapewnia skuteczne odprowadzenie prądu zwarciowego. Dobór zgodny z normą PN-HD 60364 minimalizuje ryzyko pożaru i porażenia.

Schemat blokowy obwodu wygląda następująco:

Stacja transformatorowa
        │
   Przewód zasilający
        │
┌───────▼────────┐
│  Rozdzielnica  │
│  główna        │
└───┬───┬───┬────┘
    │   │   │
    │   │   └─ Obwód oświetleniowy (10 A, 3×1,5 mm²)
    │   └───── Obwód gniazdkowy (16 A, 3×2,5 mm²)
    └───────── Obwód kuchenny (20 A, 3×4 mm²)

Każde gniazdko i każda lampa są połączone równolegle, nigdy szeregowo. Gdyby jeden odbiornik uległ awarii, prąd w pozostałych płynie bez zmian. To właśnie ta topologia gwiazdy i rozgałęzienia sprawia, że awaria lampki nocnej nie gasi lodówki ani nie wyłącza ładowarki.

Napięcie, natężenie i moc prądu proste wzory na co dzień

Trzy pojęcia rządzą domową instalacją: napięcie U wyrażane w woltach, natężenie I w amperach i moc P w watach. Relacja między nimi opisuje wzór P = U × I. Znając dwa parametry, zawsze wyliczysz trzeci, co pozwala kontrolować rachunki i planować obciążenie.

Czajnik elektryczny o mocy 2000 W przy napięciu 230 V pobiera prąd 8,7 A. Wystarczy podzielić moc przez napięcie, by zobaczyć, jak mocno obciążony jest dany obwód. Lodówka pracująca z mocą 350 W ciągnie niecałe 1,5 A. Różnica jest kolosalna, bo sprężarka chłodziarki cyklicznie włącza się i wyłącza.

Ile amperów ciągnie twoja pralka? Jeśli odpowiedź brzmi 9,6 A, to podłączenie jej do obwodu z czajnikiem 8,7 A natychmiast uruchomi bezpiecznik 16 A. Bezpiecznik zadziała, bo suma prądów przekroczy dopuszczalną wartość. Dlatego urządzenia dużej mocy umieszcza się na wydzielonych obwodach.

Przeciętne polskie gospodarstwo domowe zużywa rocznie od 2000 do 3000 kWh. Z tego wynika średnie miesięczne zużycie rzędu 170-250 kWh, czyli dzienny koszt energii waha się od 4 do 7 zł przy stawce 0,85 zł/kWh. Lodówka, pralka i oświetlenie odpowiadają za ponad połowę tej sumy.

I prawo Kirchhoffa mówi, że suma prądów wpływających do węzła równa się sumie prądów z niego wypływających. W praktyce oznacza to, że prąd 16 A w przewodzie fazowym dzieli się na poszczególne odbiorniki. Lodówka pobierze 1,5 A, lampka nocna 0,3 A, ładowarka 0,5 A. Łącznie 2,3 A, a nie 16 A, bo te urządzenia po prostu nie potrzebują więcej.

Kontrola obciążenia sprowadza się do trzech kroków. Najpierw sumujesz moce wszystkich urządzeń podłączonych do jednego obwodu. Potem dzielisz sumę przez 230 V i otrzymujesz przewidywane natężenie. Na koniec porównujesz wynik z wartością bezpiecznika. Margines 20% to rozsądne zabezpieczenie przed przypadkowymi skokami.

Bezpieczniki, RCD i uziemienie co naprawdę chroni twoją instalację

Bezpiecznik topikowy to najstarsza forma ochrony przed przeciążeniem. Drut topikowy topi się, gdy prąd przekroczy wartość znamionową, fizycznie przerywając obwód. Wyłącznik nadprądowy działa podobnie, lecz zamiast topienia wykorzystuje dźwignię bimetalową lub elektromagnes. Różnica jest subtelna, ale w praktyce ogromna: instalator może szybciej przywrócić zasilanie bez wymiany podzespołu.

RCD, czyli wyłącznik różnicowoprądowy, mierzy prąd wpływający i wypływający. Jeśli suma nie bilansuje się, część energii ucieka przez ciało człowieka lub wilgotną ścianę. Próg 30 mA i czas reakcji poniżej 30 ms wynikają z badań nad progami fibrylacji serca. Prąd 30 mA przepływający przez tułów przez sekundę może zatrzymać akcję serca, a impuls trwający 30 ms zwykle wystarczy, by mięsień się skurczył i odsunął od źródła.

Uziemienie w instalacji domowej odprowadza prąd zwarciowy do gruntu, zanim dotknie on użytkownika. W starszych blokach często brakuje przewodu PE, a gniazdka mają tylko dwa otwory. Wymiana takiej instalacji wymaga uprawnień SEP i zgłoszenia do zakładu energetycznego. Samodzielna modernizacja grozi porażeniem lub pożarem.

Prąd różnicowy pojawia się, gdy izolacja przewodu fazowego zetknie się z obudową metalowego urządzenia, na przykład pralki. Bez uziemienia obudowa staje się pod napięciem 230 V. Dotknięcie jej zamyka obwód przez ciało do podłogi, a prąd 50 mA przez 2 sekundy potrafi zatrzymać serce. RCD wykrywa tę nierównowagę w ułamku milisekundy i odcina zasilanie, zanim prąd zdąży wyrządzić szkodę.

Bezpiecznik nadprądowy chroni instalację przed pożarem, a RCD chroni człowieka przed porażeniem. Te dwa urządzenia nie zastępują się nawzajem, lecz uzupełniają. W dobrze zaprojektowanej rozdzielnicy każdy obwód ma oba zabezpieczenia, a obwody mokre dodatkowo wyróżnia się wyłącznikiem selektywnym.

Łączenie ogniw i zasada zachowania energii w praktyce

Latarka na trzy baterie AA działa, bo ogniwa połączono szeregowo. Napięcie pojedynczego ogniwa wynosi 1,5 V, suma trzech daje 4,5 V potrzebne żarówce. Szeregowe łączenie baterii sumuje napięcie przy zachowaniu tej samej pojemności. Równoległe łączenie sumuje pojemność, ale napięcie pozostaje stałe, bo ogniwa o tym samym napięciu nie dodają się.

UPS pod biurkiem wykorzystuje tę samą zasadę. Akumulatory 12 V łączone szeregowo tworzą bank 24 V lub 48 V, a równoległe zestawy zwiększają czas pracy. Zasada zachowania energii mówi, że energii nie można stworzyć ani zniszczyć, jedynie przekształcić. Prąd wpływający do obwodu równa się prądowi wypływającemu, a energia pobrana ze źródła równa się sumie energii cieplnej, świetlnej i mechanicznej w odbiornikach.

Mini-przykład: ogniwo 1,5 V o pojemności 2000 mAh połączone szeregowo z identycznym ogniwem daje 3 V i 2000 mAh. Połączenie równoległe tych samych ogniw daje 1,5 V i 4000 mAh. W domowej instalacji wszystkie odbiorniki pracują przy tym samym napięciu 230 V, więc łączenie równoległe jest naturalną konsekwencją topologii sieci.

Najczęstsze błędy i praktyczne wskazówki

Przedłużacze bębnowe to wygoda, ale też pułapka. Zwinięty kabel na bębnie nie oddaje ciepła, więc przy pełnym obciążeniu temperatura rośnie powyżej 70°C. Izolacja PVC zaczyna mięknąć, a w skrajnych przypadkach następuje zwarcie. Rozwijanie przedłużacza na pełną długość obniża rezystancję i pozwala ciepłu uciec do otoczenia.

Brak uziemienia w starszych budynkach to drugi poważny problem. Gniazdka bez bolca PE wymuszają stosowanie urządzeń w podwójnej izolacji (klasa II). Podłączenie pralki z trójżyłowym przewodem do gniazdka dwubolcowego oznacza, że obudowa nie ma połączenia z ziemią. W razie uszkodzenia izolacji cała metalowa powierzchnia staje się pod napięciem.

Odpowiedź na pytanie, jak opisać działanie domowej sieci elektrycznej, sprowadza się do trzech mechanizmów: rozgałęziona topologia zapewnia niezależność odbiorników, wzór P = U × I pozwala kontrolować obciążenie, a RCD z uziemieniem chronią zdrowie. Każdy z tych elementów współgra z pozostałymi, tworząc instalację, która przy rocznym zużyciu 2000-3000 kWh działa cicho i bezpiecznie przez dekady.

Sprawdź swoją rozdzielnicę dziś. Potrzebujesz dziesięć minut, latarki i odrobiny ciekawości, by zrozumieć, co kryje się za plastikową pokrywą na klatce schodowej.
