Rodzaje gniazdek elektrycznych i oznaczenia, które musisz znać

Stopień ochrony IP w gniazdkach co znaczą cyfry i które wybrać

Kupując gniazdko do salonu, łazienki albo na taras, większość osób patrzy na kolor obudowy i kształt ramki. Tymczasem najważniejszy parametr techniczny kryje się w dwóch cyfrach ukrytych w oznaczeniu IP. To właśnie one decydują, czy dany model przeżyje kontakt z wodą, pyłem albo przypadkowym dotykiem dziecka.

• Stopień ochrony IP w gniazdkach co znaczą cyfry i które wybrać
• Gniazdka typu E, F i hybrydowe E/F różnice oraz kompatybilność
• Gniazda jednofazowe, trójfazowe i specjalne napięcia, prądy, zastosowania
• Najczęstsze błędy przy montażu gniazdek, które mogą kosztować życie

Skrót IP pochodzi od angielskiego Ingress Protection i opisuje szczelność obudowy urządzenia elektrycznego. Pierwsza cyfra mówi o ochronie przed ciałami stałymi, druga o odporności na wodę. Im wyższa wartość, tym lepsza bariera. Producenci stosują tę skalę zgodnie z normą PN-EN 60529, dzięki czemu oznaczenia są porównywalne niezależnie od marki.

Rozszyfrowanie pierwszej cyfry bywa zaskakująco praktyczne. Zero oznacza brak ochrony, jeden zatrzymuje dłoń, dwa palec, trzy narzędzia powyżej 2,5 mm, cztery druty powyżej 1 mm, pięć chroni przed pyłem w stopniu częściowym, a sześć pyłoszczelnie. W domu rzadko potrzebujesz więcej niż czwórka, ale na zewnątrz piątka albo szóstka to rozsądne minimum.

Druga cyfra podąża podobną logiką, tyle że dotyczy cieczy. Zero nie chroni przed wodą, jeden przed kroplami pionowymi, dwa przed kroplami przy pochyleniu do 15 stopni, trzy przed deszczem padającym pod kątem 60 stopni, cztery przed bryzgami z dowolnego kierunku, pięć przed strumieniem wody, sześć przed silną falą, a siedem przed krótkotrwałym zanurzeniem. W praktyce oznacza to, że gniazdko z IP44 wytrzyma zachlapanie w łazience, ale nie przetrwa deszczu na otwartej ścianie.

Poniższa tabela pokazuje, które klasy szczelności sprawdzają się w konkretnych strefach budynku.

Wybór konkretnej klasy warto oprzeć na analizie ryzyka, nie na domysłach. Łazienka dzieli się na cztery strefy zdefiniowane w normie PN-HD 60364-7-701. Strefa 0 to wnętrze wanny i brodzika, strefa 1 sięga do wysokości 2,25 m nad dnem, strefa 2 obejmuje przestrzeń 60 cm od krawędzi, a strefa 3 rozciąga się dalej. W strefie zero nie montuje się gniazdek, w pierwszej jedynie modele o IP67 zasilane napięciem bezpiecznym SELV, w drugiej IP44 z klapką, a w trzeciej IP21 lub wyższe. Kuchnia rządzi się prostszą logiką: nad zlewem IP44, przy płycie indukcyjnej IP20, a w pobliżu okapu IP44.

W strefach mokrych gniazdko bez bolca uziemiającego to poważny błąd. Prysznic, wanna i wilgotne dłonie tworzą ścieżkę przepływu prądu przez ciało człowieka. Uziemienie odprowadza ładunek do ziemi, zanim dotrze do serca.

Gdy planujesz instalację na zewnątrz, pamiętaj o jednej dodatkowej zasadzie. Nawet gniazdko IP65 nie znosi długotrwałego stania w kałuży, bo uszczelki z czasem tracą elastyczność. Montaż pod niewielkim daszkiem albo w obudowie natynkowej z odprowadzeniem wody wydłuża żywotność o kilka sezonów.

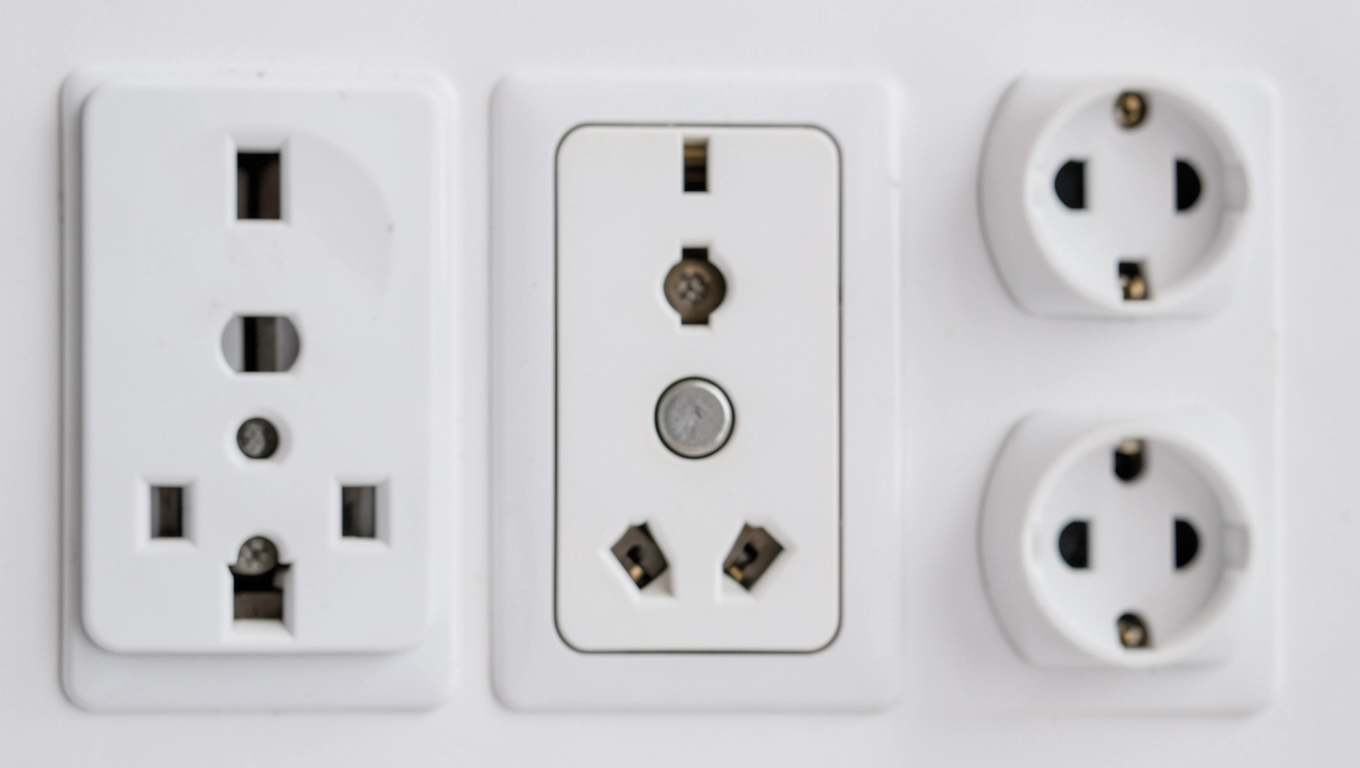

Gniazdka typu E, F i hybrydowe E/F różnice oraz kompatybilność

Każdy, kto wraca z podróży do Niemiec, Francji albo Hiszpanii, prędzej czy później zderza się z problemem wtyczki, która nie pasuje do domowego gniazdka. W Europie funkcjonują dwa podstawowe standardy: francuski typ E i niemiecki typ F, zwany Schuko. Polskie instalacje obsługują oba, ale diabeł tkwi w szczegółach konstrukcji.

Gniazdko typu E rozpoznaje się po wystającym bolcu umieszczonym w otworze gniazdka. To bolec pełni rolę uziemienia, a wtyczka posiada otwór, który na niego nasuwa się przy wkładaniu. Rozwiązanie wymusza prawidłowe połączenie z przewodem ochronnym PE, bo bolec wchodzi do gniazdka przed dotknięciem styków fazowych. Typ E stosuje się powszechnie we Francji, Belgii, Czechach, na Słowacji i w Polsce.

Typ F, znany jako Schuko od niemieckiego Schutzkontakt, działa odwrotnie. Uziemienie realizują dwa metalowe klipsy na bocznych krawędziach gniazdka, a wtyczka ma po bokach płaskie pola stykowe. To właśnie ten kształt wtyczki z dwoma blaszkami na obwodzie znają wszyscy z codziennego użytku. Schuko jest standardem w Niemczech, Austrii, Holandii, Szwecji, Finlandii i wielu innych krajach europejskich.

Różnica między oboma standardami sprowadza się do geometrii, ale ma praktyczne konsekwencje. Wtyczka Schuko pasuje do gniazdka typu E tylko wtedy, gdy producent wyposażył ją w otwór na bolec, a tak robi dziś większość urządzeń. Z kolei klasyczna wtyczka francuska z bolcem pośrodku nie wejdzie do gniazdka Schuko, bo napotka brak odpowiedniego otworu. Dlatego w domach montuje się dziś niemal wyłącznie gniazda hybrydowe typu E/F, które łączą bolec i klipsy w jednej obudowie.

Wybór gniazdka hybrydowego to dziś jedyna rozsądna decyzja przy nowej instalacji. Pozwala używać sprzętów kupionych za granicą bez adapterów, a zarazem zachowuje zgodność z polską normą PN-E-93201. Trzeba tylko pamiętać, że gniazdko hybrydowe wymaga zarówno przewodu fazowego L, neutralnego N, jak i ochronnego PE, czyli pełnego trójżyłowego okablowania. W starszych budynkach z dwużyłowymi przewodami montaż takiego modelu wymaga modernizacji instalacji.

Adaptery stanowią rozwiązanie tymczasowe i mają sens wyłącznie przy pojedynczych urządzeniach. Długotrwałe łańcuchy przejściówek zwiększają rezystancję styków, a w skrajnych przypadkach prowadzą do przegrzewania. Jeśli kupujesz sprzęt z wtyczką Schuko, najprościej wymienić samą wtyczkę na polską albo poprosić o to elektryka z uprawnieniami SEP.

Nie podłączaj urządzeń klasy I (tych z bolcem uziemiającym) do gniazdek bez uziemienia. Klasa ochrony I wymaga sprawnego PE, inaczej w razie uszkodzenia izolacji napięcie pojawi się na obudowie.

Gniazda jednofazowe, trójfazowe i specjalne napięcia, prądy, zastosowania

Polskie instalacje domowe operują głównie napięciem 230 V przy częstotliwości 50 Hz. To tzw. sieć jednofazowa, która zasila oświetlenie, ładowarki, telewizory i lodówki. W praktyce spotykasz jednak też gniazda trójfazowe 400 V, bez których nie ruszy kuchenka elektryczna, piec warsztatowy ani ładowarka samochodu o mocy powyżej 3,7 kW.

Gniazdo jednofazowe 16 A obsłuży do 3,68 kW mocy ciągłej. To wystarczy na większość urządzeń AGD, ale pralka, suszarka i zmywarka działające jednocześnie potrafią zbliżyć się do granicy. Bezpieczniki B16 chronią obwód przed przeciążeniem, a wyłącznik różnicowoprądowy 30 mA odcina zasilanie przy pojawieniu się prądu upływu. Norma PN-HD 60364 zaleca wydzielone obwody dla urządzeń dużej mocy, aby uniknąć spadków napięcia i fałszywych zadziałań zabezpieczeń.

Gniazdo trójfazowe składa się z pięciu otworów: trzech fazowych L1, L2, L3, neutralnego N i ochronnego PE. Typowe wersje mają prąd 16 A (do 11 kW) lub 32 A (do 22 kW). Stosuje się je do kuchenek indukcyjnych, bojlerów elektrycznych, pieców przemysłowych i stacji ładowania pojazdów. Pomyłka przy podłączeniu grozi asymetrią napięcia, a w konsekwencji przegrzaniem uzwojeń silnika.

Nowoczesne instalacje uzupełniają gniazda specjalistyczne. Model z klapką i uszczelką podnosi klasę ochrony do IP44 nawet w wersji podtynkowej, a gniazdo z USB-C PD o mocy 65 W ładuje laptopa bez dodatkowej ładowarki. Warianty antyprzepięciowe zawierają warystor lub odgromnik, który odprowadza impuls napięciowy powyżej 275 V do ziemi, chroniąc delikatną elektronikę. Z kolei gniazda smart z modułem Wi-Fi pozwalają zmierzyć zużycie energii z dokładnością do 1 W i zdalnie odciąć zasilanie, co przydaje się przy sterowaniu bojlerem albo lampką nocną.

Szczególną kategorię stanowią gniazda z blokadą mechaniczną. W przedszkolach i łazienkach publicznych obowiązują przepisy wymagające zabezpieczenia przed wetknięciem palca lub spinacza. Rozwiązanie działa na zasadzie obrotowego pierścienia, który odsłania otwory dopiero po równoczesnym naciśnięciu dwóch elementów. To prosty mechanizm, a zarazem jedyny skuteczny sposób na dziecięcą ciekawość.

Gniazda z wyłącznikiem różnicowoprądowym w jednej obudowie sprawdzają się w garażach i piwnicach, gdzie brak rozdzielni z RCD. Prąd upływu 30 mA powoduje odcięcie w czasie krótszym niż 30 ms, co mieści się w granicach bezpieczeństwa kardiologicznego. Przy montażu takiego gniazda warto zwrócić uwagę na przycisk TEST, który symuluje prąd upływu i pozwala sprawdzić działanie mechanizmu raz na pół roku.

Najczęstsze błędy przy montażu gniazdek, które mogą kosztować życie

Prąd elektryczny o napięciu 230 V zabija przy natężeniu zaledwie 50 mA przepływającym przez serce przez sekundę. Tymczasem domowe gniazdka dostarczają prąd o natężeniu kilku amperów, czyli 40 razy większym. Dlatego każdy błąd montażowy przekłada się na konkretne zagrożenie, nie abstrakcyjne ryzyko.

Najgroźniejszy grzech to brak uziemienia w obwodzie z gniazdem trójbolcowym. Wtyczka z bolcem PE wchodzi do gniazda, ale bolec nie ma kontaktu z instalacją, bo ktoś przeciął przewód ochronny, żeby zlikwidować różnicę potencjałów. Efekt: przebicie wewnątrz pralki powoduje pojawienie się 230 V na obudowie metalowej. Dotknięcie mokrymi rękami kończy się porażeniem, a niekiedy migotaniem komór serca.

Nie zamieniaj przewodu ochronnego PE na neutralny N, nawet jeśli miernik pokazuje napięcie. Różnica polega na kierunku przepływu prądu w razie uszkodzenia. PE odprowadza ładunek do ziemi, N zamyka obwód roboczy. Pomylenie ich powoduje, że obudowa urządzenia staje się częścią obwodu.

Drugi częsty błąd to zbyt płytka puszka podtynkowa. Standardowa głębokość 45 mm mieści proste gniazda, ale modele z USB, klapką albo modułem smart wymagają puszki 60-70 mm. W ciasnej obudowie przewody wyginają się pod kątem prostym, izolacja pęka, a po roku wtyczka zaczyna iskrzyć przy wyciąganiu. Ściana gipsowo-kartonowa wymaga puszki do płyt karton-gips o głębokości do 70 mm, wkręcanej na wkręty motylkowe.

Trzeci problem to brak wyłącznika różnicowoprądowego w obwodzie łazienkowym albo garażowym. Norma PN-HD 60364-7-701 wymaga RCD 30 mA w każdym obwodzie z gniazdem w pomieszczeniu mokrym. Wyłącznik nadprądowy chroni instalację przed zwarciem, ale różnicówka chroni człowieka. Bez niej dotknięcie przewodu fazowego i jednoczesne stąpnięcie na mokrą posadzkę prowadzi do porażenia.

Czwarta pułapka kryje się w łańcuchowym podłączaniu gniazdek. Elektryk amator łączy kilka punktów w jeden obwód, zapominając, że każde gniazdo zwiększa rezystancję i obciążenie. Przy pięciu połączonych punktach pobierających po 10 A sumaryczny prąd osiąga 50 A, a przewód 2,5 mm² wytrzymuje 25 A. Efektem jest przegrzanie izolacji i stopienie koszulki, co w drewnianej ścianie oznacza pożar.

Piąty błąd to montaż gniazdka zbyt blisko źródła wody bez zachowania stref. Prysznic, umywalka i wanna mają swoje promienie ochronne, w których obowiązują konkretne klasy IP. Wbicie zwykłego gniazda 30 cm od baterii to proszenie się o zwarcie przy pierwszym zachlapaniu. Normy nie są biurokratycznym wymysłem, lecz kompromisem między wygodą a fizyką przepływu prądu przez wilgotną skórę.

Lista kontrolna przed podłączeniem gniazdka wygląda następująco:

• Sprawdź obecność przewodu PE i jego ciągłość miernikiem.
• Zmierz głębokość puszki i dopasuj ją do korpusu gniazda.
• Upewnij się, że obwód ma zabezpieczenie nadprądowe i różnicowoprądowe.
• Zachowaj minimalny przekrój przewodu 2,5 mm² dla gniazd 16 A.
• Nie łącz więcej niż 8 gniazd w jednym obwodzie.
• Zastosuj odpowiednią klasę IP do strefy wilgotności.
• Dokręć zaciski momentem podanym przez producenta.
• Oznacz obwód w rozdzielni nazwą pomieszczenia.
• Wykonaj pomiar impedancji pętli zwarcia po zakończeniu.
• Wypełnij protokół pomiarowy i zachowaj go na lata.

Każdy z tych punktów wynika z konkretnego mechanizmu fizycznego. Pomiar impedancji pętli zwarcia informuje, czy bezpiecznik zadziała w wymaganym czasie 0,4 s przy napięciu 230 V. Dokręcenie zacisku zapobiega wzrostowi rezystancji styku, która przy 16 A generuje ciepło Joule'a o mocy kilku watów. Zaniedbanie detali zamienia poręczne narzędzie w pułapkę, dlatego elektryka domowa wymaga takiej samej precyzji jak instalacja przemysłowa.
