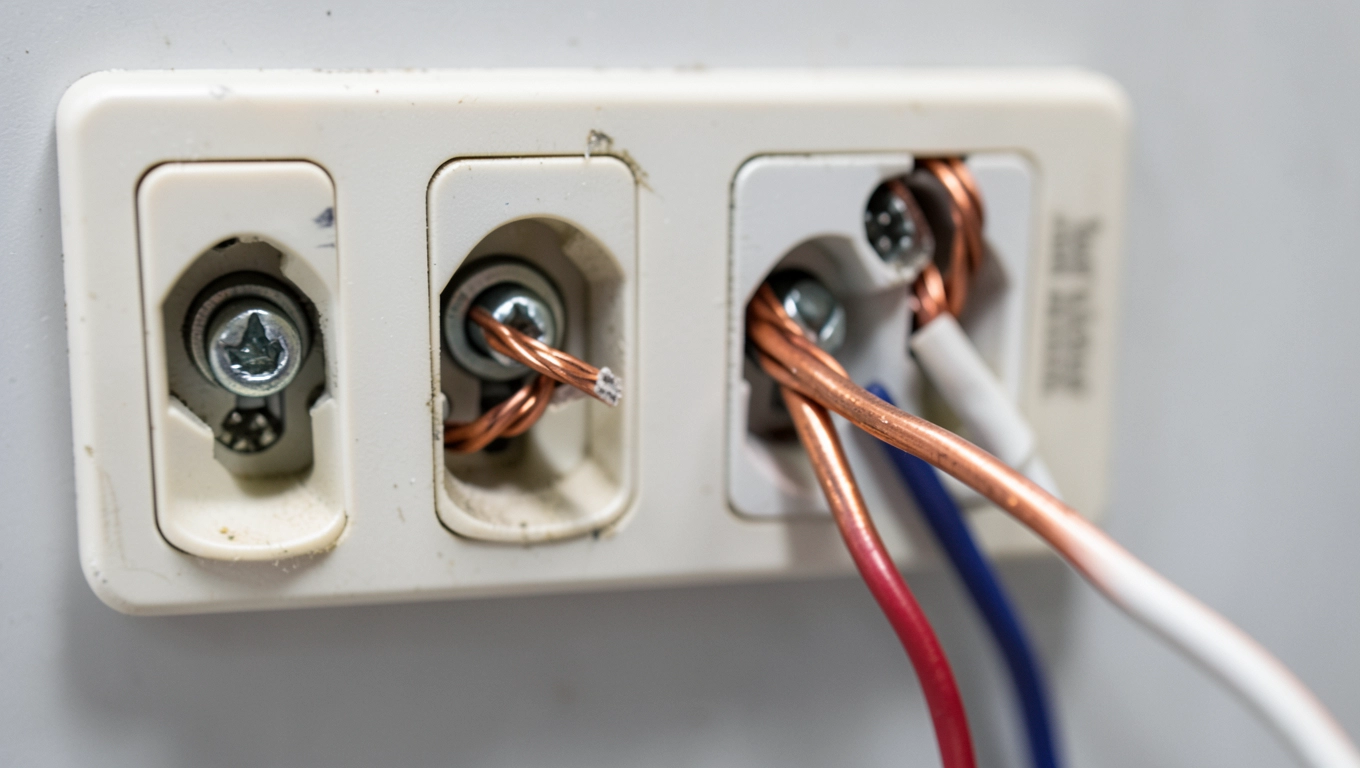

Jak łączyć gniazdka elektryczne – schemat, kolory przewodów i bezpieczny montaż krok po kroku

Wymiana gniazdka to robota, którą wielu właścicieli mieszkań traktuje jak wkręcenie żarówki. Tymczasem błąd w podłączeniu przewodu fazowego do zacisku ochronnego kończy się nie przepaloną żarówką, a porażeniem prądem lub pożarem. Poniżej znajdziesz konkretną instrukcję, jak łączyć gniazdka elektryczne pojedyncze, podwójne, potrójne, szeregowe, z bolcem i bez, z uwzględnieniem starych aluminiowych instalacji oraz aktualnych norm.

• Kolory przewodów w gniazdku: stara i nowa instalacja
• Bezpieczeństwo i narzędzia: bez miernika nie zaczynaj
• Schemat podłączenia gniazdka: L lewy, N prawy, PE środek
• Gniazdko bez bolca i z uziemieniem: kiedy można samemu
• Gniazdko natynkowe i podtynkowe: różnice montażowe
• Najczęstsze błędy przy łączeniu gniazdek oraz normy PN-HD 60364 i RCD 30 mA

Kolory przewodów w gniazdku: stara i nowa instalacja

Pierwszy krok to poprawne rozpoznanie trzech żył: fazowej L, neutralnej N oraz ochronnej PE. Pomylenie L z PE daje napięcie na obudowie urządzenia, a L z N odwraca fazę w niektórych urządzeniach, na przykład w jednofazowych silnikach pralek. W domach z lat sześćdziesiątych i siedemdziesiątych kolory bywały inne niż dziś.

Brak przewodu ochronnego PE w puszce oznacza, że mieszkanie ma starą instalację TN-C. Podłączenie gniazdka z bolcem wymaga wtedy modernizacji lub rezygnacji z gniazdek z uziemieniem.

W puszce starego typu możesz spotkać aluminium. Miedź i aluminium tworzą parę galwaniczną, która w wilgotnej puszce koroduje w ciągu miesięcy. Rezystancja złącza rośnie, przewód grzeje się przy 10 A obciążenia. Pojedyncze gniazdko zasilane kablem 2,5 mm² przenosi 16 A, czyli około 3,6 kW. Podwyższona temperatura przyspiesza utlenianie aluminium, tworząc tlenek Al₂O₃, warstwę izolacyjną, która dodatkowo utrudnia przepływ prądu.

W takiej sytuacji stosuj złączki Al/Cu ze smarem kontaktowym lub aluminiowe końcówki zaprasowywane na żyłę. Nie stosuj kostek Wago 221 na aluminium, chyba że producent dopuszcza takie połączenie. Nie lutuj aluminium z miedzią bezpośrednio. Powstały stop Al-Cu jest kruchy i pęka przy grzaniu.

Bezpieczeństwo i narzędzia: bez miernika nie zaczynaj

Wyłączenie bezpiecznika bez sprawdzenia miernikiem to rosyjska ruletka. W skrzynce bezpieczników faza bywa podana na szynie zbiorczej, ale w starszych rozdzielnicach układ bywa odwrócony. Próbnik neonowy (z żarówką) wykrywa napięcie tanio, lecz przy prądzie 10 mA może nie zareagować przy polu pojemnościowym. Miernik cyfrowy z funkcją NCV i pomiarem 230 V AC to absolutne minimum.

• Miernik napięcia (True RMS, NCV) 80-150 zł.
• Śrubokręt VDE 1000 V płaski 4 mm i krzyżak PH2, izolacja do 1000 V.
• Kombinerki izolowane VDE 1000 V.
• Nóż do ściągania izolacji (ściągacz 0,5-6 mm²).
• Próbnik fazy (dodatkowa kontrola przed dotykiem).
• Wiertarka z otwornicą 60 mm pod puszkę natynkową.
• Puszka natynkowa lub podtynkowa (zależnie od ściany).

Napięcie 230 V przy prądzie różnicowym 30 mA wywołuje skurcz mięśni przez około 200 ms. Czas wystarczający, by nie puścić przewodu. Bezpiecznik różnicowo-prądowy RCD 30 mA odcina zasilanie w 30 ms, co ratuje życie przy dotyku pośrednim.

Procedura startowa zajmuje cztery minuty. Po wyłączeniu bezpiecznika włóż sondę miernika między przewód L a PE. Powinno pokazać 0 V. Powtórz pomiar L-N. Dopiero oba wyniki zerowe pozwalają dotknąć przewodu gołą ręką.

Schemat podłączenia gniazdka: L lewy, N prawy, PE środek

Polskie gniazdko z bolcem (typ E) ma bolce otwory rozmieszczone tak, że po włożeniu wtyczki z bolcem uziemiającym styk ochronny PE łączy się najpierw, a po wyjęciu rozłącza ostatni. To cecha konstrukcyjna zgodna z PN-E-93201. W gniazdku montowanym bolcami do góry otwór PE znajdziesz na dole (środek obudowy), L po lewej, N po prawej stronie patrząc od frontu.

Podłączenie gniazdka podwójnego wygląda identycznie, ale kostka ma podwójne zaciski dla każdego bieguna. Łączysz wszystkie trzy żyły wchodzące (zasilanie) z wyjściowymi (do następnego gniazdka) oraz z zaciskami gniazda. Schemat podłączenia gniazdka podwójnego to w praktyce trzy mostki L, N i PE.

Gniazdko potrójne w bloku montuje się analogicznie do podwójnego, ale mostek PE musi być wspólny dla wszystkich trzech gniazd. Pojedyncze obciążenie nie powinno przekraczać 3680 W (16 A × 230 V), ale suma obciążeń trzech gniazd w jednym obwodzie też podlega limitowi bezpiecznika 16 A.

Gniazdko bez bolca i z uziemieniem: kiedy można samemu

Gniazdko bez bolca (typ C, „europlug”) montujesz, gdy w puszce są tylko L i N, bez PE. Polskie przepisy dopuszczają to w obwodach oświetleniowych i w pomieszczeniach bez instalacji piorunochronnej. Łączysz L do lewego, N do prawego zacisku. Brak bolca oznacza brak wymuszonego styku ochronnego, ale i brak obowiązku prowadzenia PE.

Gniazdko z uziemieniem (typ E z bolcem) wymaga przewodu PE. Jeśli puszka nie ma PE, a chcesz zainstalować gniazdko z bolcem, musisz wymienić cały kabel od rozdzielnicy (YDYp 3×2,5 mm²). Tymczasowe rozwiązanie z przewodem PE podłączonym do rury wodociągowej jest niedopuszczalne: prąd upływu powoduje przyspieszoną korozję rury i porażenie hydraulika.

Gniazdko natynkowe i podtynkowe: różnice montażowe

Montaż gniazdka natynkowego (PT) wymaga puszki natynkowej montowanej na wkręty lub kołki rozporowe. Puszka ma dławiki kablowe, przez które wprowadzasz YDY 3×2,5 mm². Przewody wewnątrz puszki nie powinny wystawać poza obrys, bo przyciskają mechanizm gniazda i powodują luzy.

Gniazdko podtynkowe (PT) zatopione jest w ścianie. Puszka podtynkowa Ø 60 mm mieści do trzech gniazd obok siebie. Głębokość puszki 45 mm wystarcza dla standardowego mechanizmu. Przy montażu w ścianie kartonowo-gipsowej użyj puszek do karton-gipsu ze śrubami dociskowymi.

Podłączenie gniazdek szeregowo (łączenie obwodu pętelkowego) polega na doprowadzeniu kabla do pierwszego gniazdka i wyprowadzeniu kabla do następnego. Sumaryczny prąd całego obwodu ogranicza bezpiecznik w rozdzielnicy, dlatego jeden obwód gniazd 230 V zwykle zabezpiecza się bezpiecznikiem 16 A (B16).

Najczęstsze błędy przy łączeniu gniazdek oraz normy PN-HD 60364 i RCD 30 mA

Najgroźniejszy błąd to brak PE lub podłączenie PE pod napięcie fazowe. Drugi najczęstszy to za długie odizolowanie żyły, przez co miedź wystaje z zacisku i dotyka sąsiedniego bieguna. Trzeci: brak dokręcenia zacisku, skutkujący grzaniem styku w czasie pracy.

PN-HD 60364 to norma zharmonizowana instalacji elektrycznych niskiego napięcia. Wymaga ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania w czasie nie dłuższym niż 0,4 s dla obwodów 230 V. Samoczynne wyłączenie zapewnia bezpiecznik nadprądowy lub wyłącznik różnicowo-prądowy RCD o prądzie różnicowym nie większym niż 30 mA w obwodach gniazd w pomieszczeniach mieszkalnych.

Norma PN-EN 60364-4-41 nakazuje stosowanie RCD 30 mA w obwodach gniazd w łazienkach, kuchniach, pralniach i na zewnątrz budynku. W praktyce elektryk z uprawnieniami SEP montuje jeden RCD 30 mA na całe mieszkanie, by wyłącznik nie odcinał tylko jednego obwodu, ale całość, jeśli wykryje upływ.

Checklist 12-punktowa przed włączeniem bezpiecznika

• Bezpiecznik wyłączony, miernik pokazuje 0 V L-PE i L-N.
• Żyły odizolowane dokładnie na 10 mm.
• PE w środkowym zacisku (⏚).
• L w lewym zacisku.
• N w prawym zacisku.
• Zaciski dokręcone momentem 0,8 Nm.
• Żadna żyła nie wystaje ponad zacisk z izolacją poza zacisk.
• Mechanizm osadzony w puszce bez naprężeń kabla.
• Ramka przykręcona równo, bolce skierowane do góry.
• Kabel w puszce ułożony tak, by nie dociskał mechanizmu.
• Tester gniazdek pokazuje poprawną kolejność L-N-PE.
• RCD w rozdzielnicy działa po naciśnięciu przycisku TEST.

Ile amperów na obwód?

Standardowy obwód gniazd 230 V zabezpiecza się B16, co daje 16 A prądu znamionowego. Maksymalne obciążenie ciągłe wynosi 3680 W. Praktycznie oznacza to, że w jednym obwodzie nie podłączysz jednocześnie pralki (2200 W) i piekarnika (3000 W), bo suma przekroczy bezpiecznik. Podział na obwody: oświetlenie 10 A, gniazda ogólne 16 A, kuchnia 20 A, łazienka 16 A z RCD.

Czy mogę sam podłączyć gniazdko?

Polskie prawo budowlane pozwala właścicielowi mieszkania na samodzielne prace wewnątrz instalacji, o ile nie zmienia układu zasilania budynku. Wymiana gniazdka 1:1 nie wymaga zgłoszenia ani projektu. Każda zmiana obwodu, dodanie gniazda czy modernizacja z aluminium na miedź to ingerencja wymagająca projektu i kierownika budowy. W praktyce większość właścicieli robi to samodzielnie, ale ubezpieczyciel może odmówić wypłaty po pożarze, jeśli instalacja nie miała odbioru przez uprawnionego elektryka z SEP.

Normy i przepisy: PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-EN 60364-4-41 (ochrona przeciwporażeniowa), PN-E-93201 (gniazdka wtykowe), Rozporządzenie Ministra Infrastruktury z 2002 r. (warunki techniczne budynków, Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Źródła: sep.com.pl, pkn.pl, iec.ch. Dane o złączach Al/Cu: instrukcje producentów Wago 221, HellermannTyton, 3M Scotchcast.
