Instalacja elektryczna aluminiowa czy miedziana? Sprawdź, co masz w ścianach

Jak rozpoznać aluminium w ścianie, praktyczny poradnik

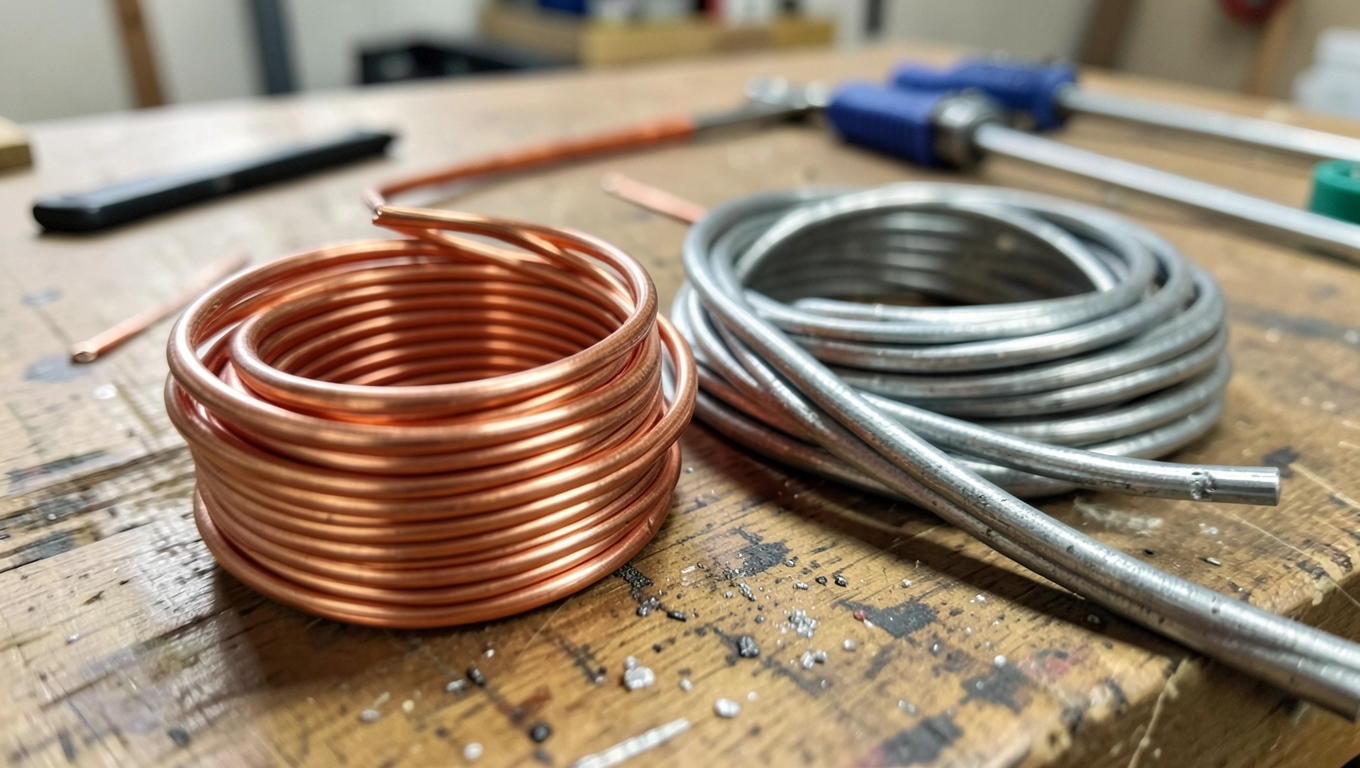

Srebrzystoszare żyły o matowej, lekko tłustej powierzchni niemal zawsze zdradzają obecność aluminium. Przewód miedziany ma wyraźnie cieplejszy, czerwonawy odcień, przypominający nowiutką złotówkę. Dotknij delikatnie, drut aluminiowy jest sztywniejszy i "sprężynuje" po zgięciu, podczas gdy miedź ugina się miękko, niemal jak masło.

• Jak rozpoznać aluminium w ścianie, praktyczny poradnik
• Aluminiowa instalacja a współczesne obciążenia, dlaczego PRL-owskie kable nie nadążają za AGD
• Kiedy wymieniać okablowanie w mieszkaniu z rynku wtórnego?
• Formalności, pomiary i kto może legalnie wymienić instalację
• Checklist, 10 rzeczy do sprawdzenia przed zakupem mieszkania z rynku wtórnego
• Case studies z inspekcji, dwie sytuacje, które dają do myślenia

Grubość to druga wskazówka, często myląca. Aluminium przy tej samej obciążalności prądowej musi mieć przekrój o jeden stopień większy niż miedź, typowo 2,5 mm² w aluminium odpowiada 1,5 mm² w miedzi. Jeśli więc w puszce widzisz gruby, sztywny kabel, który wizualnie przypomina "porządny" przewód, nie daj się zwariować, to może być właśnie ta gorsza opcja.

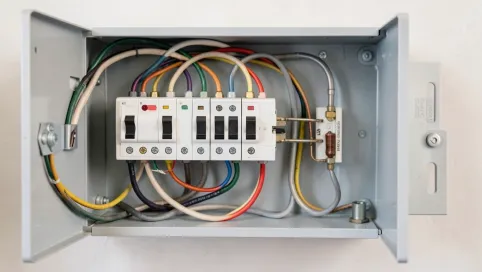

Sprawdź rozdzielnicę, przynajmniej trzy gniazda w różnych obwodach oraz wypusty oświetleniowe na suficie. Dlaczego akurat rozdzielnica? Bo tam zobaczysz przewody zasilające całe mieszkanie, nieokrojone przez kolejnych "złotych rączek". Zwykłe gniazdko 230 V w pokoju daje dobry wgląd w jeden obwód, ale kuchnia i łazienka bywają prowadzone osobno.

Zanim odkręcisz cokolwiek, wyłącz napięcie bezpiecznikiem lub wykręcając korki. Praca pod napięciem 230 V to nie przelewki, dotknięcie fazy gołą ręką kończy się migotaniem obrazu, silnym skurczem mięśni, a w najgorszym razie zatrzymaniem akcji serca. Po wyłączeniu sprawdź próbnikiem napięcia, czy w obwodzie faktycznie nie ma prądu.

Zdarzają się sytuacje mylące nawet doświadczonych. Przewód linkowy Cu pobielony cyną potrafi wyglądać identycznie jak aluminium. Różnica pojawia się dopiero przy próbie zgięcia, linka miedziana jest elastyczna i szybko wraca do pierwotnego kształtu, natomiast "sztywny" odcinek zdradza lite aluminium. Podważ delikatnie izolację przy zacisku, jeśli pod spodem widać srebrny, jednolity rdzeń, masz aluminium.

UWAGA: Każde otwarcie puszki czy gniazdka w starszej instalacji powinno odbywać się po odłączeniu napięcia i sprawdzeniu próbnikiem. Nawet pozornie proste oględziny mogą zakończyć się porażeniem, jeśli w obwodzie pojawiło się napięcie z nieoczekiwanego źródła, na przykład przez pomyłkę w rozdzielnicy lub nieoznakowany przewód.

Aluminiowa instalacja a współczesne obciążenia, dlaczego PRL-owskie kable nie nadążają za AGD

W bloku z lat 70. kuchnia miała jeden obwód 16 A, do którego podłączano lodówkę, okap i żarówkę nad blatem. Dziś w tym samym miejscu pracuje zmywarka (2,3 kW), piekarnik (3,5 kW), płyta indukcyjna (7,2 kW) i ekspres do kawy (1,4 kW). Sumaryczny pobór prądu sięga 14,4 kW, czyli ponad 62 A, niemal czterokrotnie więcej niż zakładał projektant z epoki Gierka.

Miedź wytrzymuje takie obciążenia bez problemu, bo jej gęstość prądu może sięgać 12-15 A/mm² przy chłodzeniu konwekcyjnym. Aluminium przy tej samej obciążalności wymaga przekroju o 64% większego, różnica wynika z rezystywności, która przy aluminium wynosi 0,0282 Ω·mm²/m, a przy miedzi zaledwie 0,0172 Ω·mm²/m. W praktyce oznacza to, że kabel aluminiowy 4 mm² grzeje się tam, gdzie miedziany 2,5 mm² pozostaje chłodny.

Grzanie to pierwszy kaskadowy efekt. Aluminium ma współczynnik rozszerzalności cieplnej wynoszący 23·10⁻⁶/K, czyli prawie dwukrotnie więcej niż miedź (17·10⁻⁶/K). Każde włączenie prądu powoduje nagrzanie i wydłużenie żyły, każde wyłączenie, stygnięcie i kurczenie. Po kilku tysiącach cykli zacisk w gniazdku lub puszce zaczyna się luzować, a rezystancja przejścia rośnie.

Luz na zacisku uruchamia drugi mechanizm. Aluminium wykazuje zjawisko pełzania, pod stałym naciskiem mechanicznym "płynie" na poziomie krystalicznym, stopniowo zmniejszając swoją objętość. To właśnie dlatego zaciski śrubowe w aluminiowych obwodach wymagają dokręcania co 5-10 lat. Kto tego nie robi, po pewnym czasie ma iskrzenie, sadzę i ryzyko pożaru.

Utlenianie dokańcza dzieło. Tlenek glinu tworzy na powierzchni żyły cienką warstwę, która izoluje elektrycznie. W miarę jak rezystancja połączenia rośnie, pojawia się ciepło Joule'a, złącze potrafi rozgrzać się do 200-300°C, podczas gdy otaczający tynk i drewno zaczynają się tlić. Komenda Główna Państwowej Straży Pożarnej od lat wymienia wadliwe instalacje elektryczne jako jedną z trzech głównych przyczyn pożarów w budynkach mieszkalnych.

Dotąd sądzono, że aluminium w suchych pomieszczeniach jest bezpieczne. Nowsze dane pokazują coś innego, awarie najczęściej dotyczą obwodów gniazdowych w kuchniach, gdzie wilgoć z gotowania potęguje utlenianie. Jeśli mieszkanie ma więcej niż 30 lat, a kuchnia nie była modernizowana, wymiana okablowania tego obwodu powinna znaleźć się na szczycie listy priorytetów.

Kiedy wymieniać okablowanie w mieszkaniu z rynku wtórnego?

Decyzja o wymianie nie powinna dotyczyć "całego mieszkania" jako abstrakcji, lecz konkretnych obwodów i ich rzeczywistego obciążenia. Obwód oświetleniowy 6 A w sypialni, w którym wiszą dwie lampy LED po 7 W, nie wymaga natychmiastowej interwencji, pobór 0,06 A to żadne wyzwanie nawet dla aluminium z lat 70. Inaczej wygląda sytuacja w kuchni, gdzie jeden obwód zasila cztery energochłonne urządzenia naraz.

Podstawowe kryterium to wiek instalacji. W Polsce aluminium montowano masowo od lat 60. do początku lat 90., kiedy normy PN-HD 60364 zaczęły wymuszać stosowanie miedzi w obiektach mieszkalnych. Budynek wybudowany w 1985 roku z oryginalną instalacją ma dziś 40 lat, to czas, w którym pełzanie aluminium, utlenianie i zmęczenie materiału dają o sobie znać statystycznie najczęściej.

Drugim kryterium są objawy. Migotliwe światło przy włączeniu odkurzacza, ciepła obudowa gniazdka, zapach spalenizny, iskrzenie przy wkładaniu wtyczki, każdy z tych sygnałów oznacza, że coś się dzieje na poziomie złącza. W takiej sytuacji pomiar termowizyjny lub zwykła kontrola rezystancji izolacji (miernikiem MEGGER) pozwala potwierdzić diagnozę.

Częściowa wymiana wymaga specjalnych złączek Al/Cu, które zapobiegają powstawaniu ogniwa korozyjnego. Bezpośredni kontakt tych metali w obecności wilgoci uruchamia reakcję elektrochemiczną, przyspieszającą degradację aluminium. Certyfikowane złączki z przekładką cynowo-miedziową (na przykład typu WAGO 221-413 lub odpowiedniki śrubowe z podkładką bimetaliczną) kosztują kilka złotych, a potrafią uratować życie.

Norma PN-HD 60364-5-52 wyznacza przekroje minimalne dla poszczególnych obwodów. Dla gniazdek ogólnego przeznaczenia to 2,5 mm² miedzi, dla oświetlenia 1,5 mm², dla kuchni z kuchenką elektryczną 6 mm², dla ładowarki samochodu elektrycznego 10 mm² (jednofazowo) lub 6 mm² (trójfazowo). Aluminium w tych zastosowaniach może spełniać wymogi jedynie przy znacznie większych przekrojach, co czyni je niepraktycznym ekonomicznym wyborem.

PORADA: Planując częściową wymianę, zacznij od obwodów kuchennych i łazienkowych, tam ryzyko pożaru i porażenia jest najwyższe. Obwody oświetleniowe w sypialniach mogą poczekać, jeśli nie wykazują objawów grzania. Koszt wymiany jednego obwodu (kuchnia, 6-8 punktów) to około 3 500-6 000 zł, całej instalacji w mieszkaniu 50 m², od 18 000 do 35 000 zł.

Formalności, pomiary i kto może legalnie wymienić instalację

Wymianę instalacji elektrycznej w lokalu mieszkalnym może wykonać elektryk z aktualnymi uprawnieniami SEP (Stowarzyszenie Elektryków Polskich) w grupie 1, do 1 kV. To nie jest zawód zarezerwowany, ale praktyka pokazuje, że osoby bez uprawnień ignorują przepisy i tworzą instalacje niebezpieczne dla przyszłych mieszkańców. Po zakończeniu prac wykonawca wystawia protokół z pomiarów, który obejmuje rezystancję izolacji, impedancję pętli zwarcia, działanie wyłączników różnicowoprądowych oraz ochronę przeciwporażeniową.

Pomiar rezystancji izolacji wykonuje się napięciem 500 V DC. Wartość prawidłowa dla obwodu 230 V to minimum 0,5 MΩ (megomach), choć nowe instalacje łatwo przekraczają 100 MΩ. Impedancja pętli zwarcia powinna być na tyle niska, by wyłącznik nadprądowy zadziałał w czasie krótszym niż 0,4 s, zwykle wymaga się poniżej 1 Ω dla obwodów zabezpieczonych bezpiecznikiem 16 A. Wartość prądu zadziałania RCD nie może przekraczać 30 mA, a czas reakcji 40 ms przy pięciokrotności prądu różnicowego (150 mA).

Odbiór instalacji po remoncie rynkowym, czyli w mieszkaniu kupionym z drugiej ręki, rządzi się swoimi prawami. Kupujący powinien zażądać protokołu z okresowych pomiarów elektrycznych (art. 62 Prawa budowlanego, przegląd pięcioletni) oraz dziennika budowy, jeśli prace były prowadzone. Brak dokumentacji oznacza, że formalny stan instalacji jest nieznany i wszelkie roszczenia ubezpieczeniowe mogą zostać zakwestionowane.

Ubezpieczyciele coraz częściej pytają o typ instalacji przy zawieraniu polisy. Aluminium samo w sobie nie jest powodem odmowy, ale jego obecność w połączeniu z brakiem wyłączników różnicowoprądowych lub brakiem protokołów pomiarowych może skutkować podwyższoną składką lub wyłączeniem odpowiedzialności za pożar. W praktyce oznacza to, że właściciel starej instalacji płaci więcej za ubezpieczenie lub nie dostaje ochrony w pełnym zakresie.

W SKRÓCIE: Wymiana instalacji aluminiowej na miedzianą to inwestycja rzędu 120-180 zł/m² przy kompleksowej modernizacji, 80-110 zł/m² przy wymianie samych przewodów (bez kucia tynków, w korytkach). Jednorazowy wydatek 20 000-40 000 zł dla mieszkania 60-80 m², ale spokój na kolejne 30-50 lat.

Checklist, 10 rzeczy do sprawdzenia przed zakupem mieszkania z rynku wtórnego

• Wiek budynku, jeśli powstał przed 1992 rokiem, istnieje duże prawdopodobieństwo instalacji aluminiowej w całości lub części.
• Rodzaj przewodów w gniazdkach, wyłącz napięcie, odkręć osłonę gniazdka w kuchni i sprawdź kolor żył oraz elastyczność.
• Obecność różnicowoprądówki, w rozdzielnicy powinien znajdować się wyłącznik RCD (przycisk "T" lub "Test") obok bezpieczników nadprądowych.
• Stan rozdzielnicy, ślady nadtopienia, ciemne plamy, zapach spalenizny w okolicy skrzynki to czerwone flagi.
• Liczba obwodów, mieszkanie z lat 70. ma zwykle 2-3 obwody, współczesne minimum to 6-8. Mała liczba to oznaka braku modernizacji.
• Przewód ochronny PE, w gniazdku trójprzewodowym (z bolcem uziemiającym) powinny być podłączone trzy żyły: faza, neutralny, ochronny.
• Dokumentacja, protokół z pomiarów elektrycznych, dziennik remontów, ewentualne projekty instalacji.
• Zapytanie do ubezpieczyciela, czy polisa obejmuje pełne ryzyko pożaru i zalania przy obecnym stanie instalacji.
• Wizja lokalna z elektrykiem, koszt 400-800 zł, pozwala wykryć problemy niewidoczne gołym okiem.
• Termowizja, obciążenie obwodów i sprawdzenie grzania pod obciążeniem, użyteczne zwłaszcza przy podejrzeniu luźnych zacisków.

Case studies z inspekcji, dwie sytuacje, które dają do myślenia

Pierwszy przypadek dotyczył mieszkania w bloku z 1978 roku, kupionego w 2023. Właściciel wymienił kuchnię na nowoczesną z płytą indukcyjną 7,2 kW i piekarnikiem 3,5 kW, ale nie ruszał instalacji. Po ośmiu miesiącach jedno z gniazdek zaczęło się nagrzewać podczas pieczenia, temperatura obudowy sięgała 68°C, podczas gdy obudowy sąsiadujących gniazdek miały 24°C. Badanie miernikiem pokazało rezystancję przejścia 0,8 Ω na złączu, co w połączeniu z prądem 16 A dawało stratę mocy ponad 200 W zamienianą w ciepło. Wymieniono obwód kuchenny na miedziany 6 mm², koszt 4 200 zł, znacznie mniej niż potencjalny remont po pożarze.

Drugi przypadek okazał się bardziej podstępny. W lokalu z 1985 roku właściciel sam wymienił gniazdka, ale zamiast poprosić elektryka, połączył stare aluminium z nową miedzią bezpośrednio skręcając druty. Efekt: ogniwo korozyjne, utlenianie w miejscu styku, iskrzenie widoczne po zmroku. Wystarczyło rok, by styk zaczął się żarzyć. Po otwarciu puszki okazało się, że izolacja wokół połączenia stopiła się, a sam tynk poczerniał na obszarze 15 cm². Gdyby pożar wybuchł w nocy, straty mogły sięgać kilkuset tysięcy złotych.

Wniosek z obu sytuacji jest prosty. Aluminium nie wybucha z dnia na dzień, lecz powoli traci swoje właściwości w punktach styku. Miedź toleruje nowoczesne obciążenia, aluminium ich nie toleruje wcale. Decyzja o wymianie powinna zapaść po analizie rzeczywistego poboru prądu, a nie na podstawie ogólnej zasady "wymień wszystko, bo aluminium jest złe". Koszt modernizacji w granicach 18 000-40 000 zł odzyskuje się w spokoju, niższych składkach ubezpieczeniowych i braku stresu przy każdym włączeniu czajnika.

KOŃCOWA REKOMENDACJA: Jeśli mieszkanie ma ponad 25 lat i choćby jeden obwód z aluminium, zaplanuj wymianę w ciągu najbliższych pięciu lat. Zacznij od kuchni i łazienki, potem gniazda, na końcu oświetlenie. Miedź to nie chwilowa moda, lecz standard w instalacjach mieszkalnych od 30 lat, powrót do sprawdzonych rozwiązań zawsze się opłaca.
