Jak sprawdzić czy instalacja elektryczna jest miedziana? 5 sposobów

Samodzielne sprawdzenie, czy instalacja elektryczna w mieszkaniu jest miedziana, zajmuje kilka minut, ale wymaga wyłączenia napięcia i zachowania kilku zasad bezpieczeństwa. Wystarczy oględziny odsłoniętego przewodu, test magnesem i delikatne zarysowanie, żeby odróżnić aluminium od miedzi z dokładnością wystarczającą do podjęcia decyzji o remoncie. Poniżej znajdziesz procedurę, która działa nawet wtedy, gdy końcówki kabli wyglądają identycznie, bo były kiedyś pocynowane.

• Miedź czy aluminium? Kluczowe różnice, które zobaczysz gołym okiem
• Test magnesu i zarysowanie szybkie sposoby na pewne rozpoznanie
• Kiedy wymiana instalacji aluminiowej jest konieczna?
• Najczęstsze usterki znalezione podczas odbiorów
• Twoja dalsza kolejność kroków

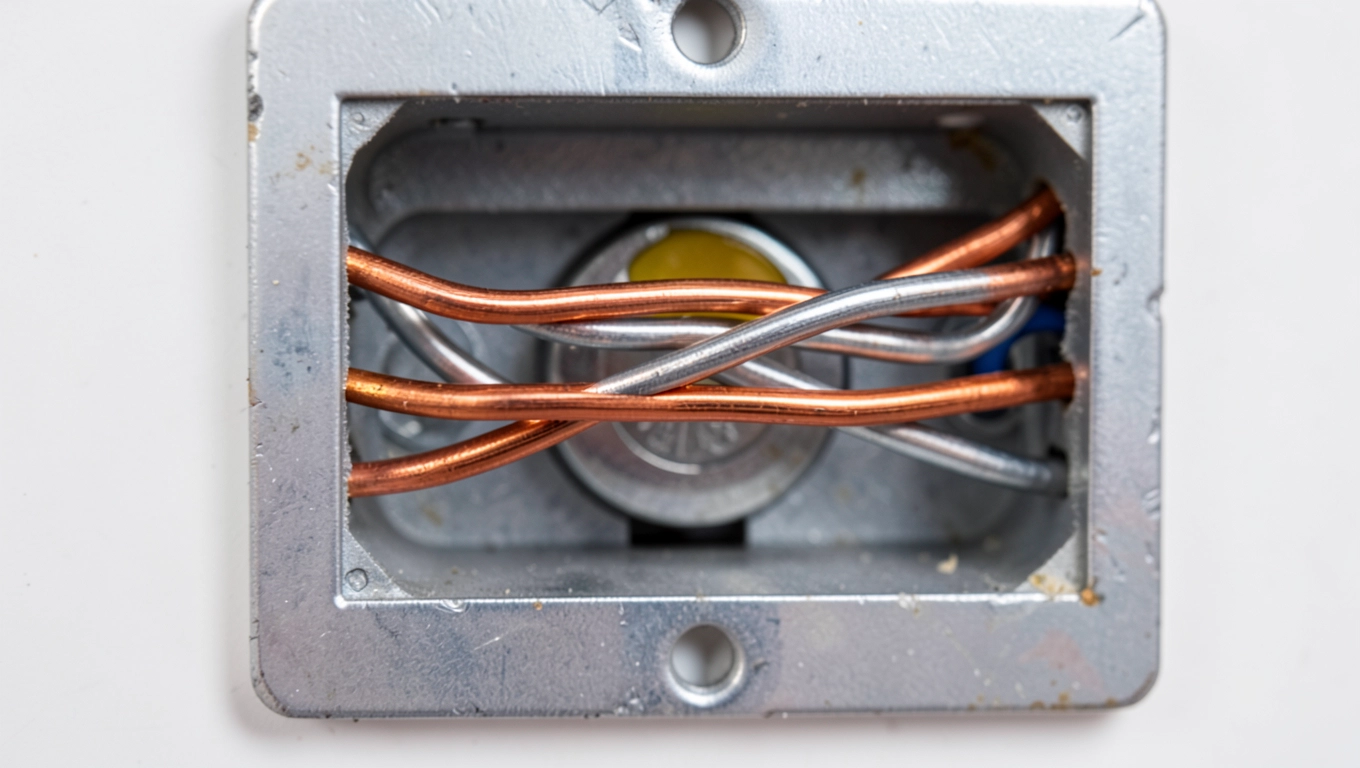

Miedź czy aluminium? Kluczowe różnice, które zobaczysz gołym okiem

W blokach z lat 60. i 70. niemal każdy obwód prowadzono przewodem aluminiowym o przekroju 2,5 mm², a w mieszkaniach z lat 80. i 90. nadal powszechnie stosowano aluminium, choć w nieco cieńszych odcinkach. Szacuje się, że około 40% polskiego zasobu mieszkaniowego wciąż korzysta z instalacji aluminiowej, a w kawalerkach z wielkiej płyty odsetek ten sięga nawet 60%.

Najprostszym wskaźnikiem pozostaje barwa żyły po usunięciu fragmentu izolacji. Miedź ma odcień ciepłego różu przechodzącego w brąz, a aluminium jest wyraźnie szare, matowe i lekko srebrzyste. Różnica bywa subtelna przy sztucznym oświetleniu, dlatego oględziny najlepiej wykonywać w świetle dziennym lub przy mocnej latarce LED o neutralnej barwie.

Drugim tropem jest grubość przewodu przy tej samej obciążalności. Aluminium ma gęstość 2,7 g/cm³ wobec 8,96 g/cm³ dla miedzi, więc ten sam przekrój 2,5 mm² waży niemal trzykrotnie mniej. W praktyce oznacza to, że kabel aluminiowy o przekroju 2,5 mm² przenosi prąd około 16 A, natomiast miedziany o tej samej grubości wytrzymuje 25 A. Jeśli więc w puszce widzisz grubszy kabel niż u znajomych w nowym budownictwie, to właśnie miedź.

Izolacja również zdradza materiał. Stare przewody aluminiowe mają podwójną warstwę z tworzywa w kolorze szarym lub kremowym, z wyraźnymi rowkami wzdłużnymi. Miedź w nowszych instalacjach chroniona jest polwinitowym płaszczem w kolorze brązowym, niebieskim lub żółto-zielonym, a sam materiał jest bardziej elastyczny i mniej łamliwy.

Checklist przed remontem

• Wyłącz napięcie w rozdzielni głównej i sprawdź brak fazy próbnikiem
• Odsłoń 2-3 cm żyły w co najmniej trzech punktach (gniazdko, wyłącznik, lampa)
• Porównaj barwę i połysk w świetle dziennym
• Sprawdź średnicę żyły suwmiarką lub przymiarem krawieckim
• Zanotuj rok budowy i typ osprzętu, jeśli jest czytelny

Test magnesu i zarysowanie szybkie sposoby na pewne rozpoznanie

Zarówno miedź, jak i aluminium należą do metali nieżelaznych, więc zwykły magnes neodymowy nie przyciągnie żadnego z nich. To cenna informacja, bo jeśli kabel w ogóle reaguje na magnes, oznacza to obecność stalowego rdzenia lub uszkodzonej powłoki, co samo w sobie stanowi sygnał ostrzegawczy. W warunkach domowych magnes służy raczej do eliminacji błędów niż do potwierdzenia materiału.

Znacznie pewniejszą metodą pozostaje test zarysowania. Po zdjęciu izolacji wystarczy delikatnie przejechać końcem noża lub śrubokrętem po powierzchni żyły. Miedź zostawia błyszczący, różowawy ślad, a aluminium pokrywa się szarą, matową ryską, która szybko ciemnieje w kontakcie z powietrzem. Różnica wynika z twardości obu metali: miedź ma twardość 3 w skali Mohsa, aluminium zaledwie 2,5, więc rysa pojawia się łatwiej i głębiej.

Najbardziej kłopotliwą sytuacją są końcówki cynowane, czyli warstwa cyny grubości 5-10 mikronów nakładana dawniej na aluminium, by ułatwić lutowanie i zmniejszyć utlenianie. Na pierwszy rzut oka cynowana żyła wygląda identycznie jak miedziana, bo cyna ma odcień srebrzystobiały, ale po zarysowaniu pod spodem pojawia się szary metal. Wystarczy lekko zadrapać końcówkę ostrą krawędzią i obserwować, czy spod warstwy wyłania się brązowy czy szary rdzeń.

Przy braku pewności warto sięgnąć po prosty miernik rezystancji. Kabel miedziany o długości 10 m i przekroju 2,5 mm² powinien mieć opór około 0,07 Ω, natomiast aluminiowy o identycznych parametrach wykaże 0,11 Ω. Różnica 60% bierze się z rezystywności właściwej: 0,0168 Ω·mm²/m dla miedzi wobec 0,0282 Ω·mm²/m dla aluminium. W warunkach domowych pomiar nie zawsze jest wykonalny bez demontażu, ale sam wzór tłumaczy, dlaczego aluminium nagrzewa się bardziej przy tym samym prądzie.

Kiedy nie polegać na samych oględzinach

Końcówki pocynowane, kable w peszelach oraz przewody w kolorze białym lub kremowym mogą wprowadzać w błąd nawet doświadczonego majsterkowicza. Gdy wynik oględzin nie jest jednoznaczny, wzywa się elektryka z uprawnieniami SEP, który wykona pomiar pętli zwarcia i zdecyduje o dalszych krokach.

Łączenie miedzi z aluminium zasady, złączki i częste błędy

Bezpośredni styk miedzi i aluminium w obecności wilgoci uruchamia zjawisko korozji elektrochemicznej. Potencjał standardowy miedzi wynosi +0,34 V, aluminium -1,66 V, więc różnica 2 V wystarcza, by aluminium pełniło rolę anody i roztapiało się w tempie nawet 0,1 mm rocznie. W efekcie połączenie zaczyna grzać się już przy umiarkowanym obciążeniu, a w skrajnych przypadkach dochodzi do iskrzenia i pożaru.

Norma PN-HD 60364 dopuszcza łączenie obu metali wyłącznie przy użyciu złączek przejściowych z mosiądzu lub stali cynowanej, które rozdzielają fizycznie oba przewody. Najpopularniejsze rozwiązania to złączki śrubowe typu WAGO 221-413, listwy zaciskowe z podkładką bimetaliczną oraz złączki wciskowe z przekładką cynową. Każda z nich eliminuje kontakt Cu-Al, jednocześnie zapewniając stabilny docisk.

Wadą zwykłych złączek skręcanych jest brak kontroli momentu dokręcenia. Aluminium ma współczynnik rozszerzalności cieplnej 23·10⁻⁶/K, czyli dwukrotnie wyższy niż miedź. Pod wpływem cyklicznego nagrzewania śruba luzuje się w ciągu kilku lat, a styk zaczyna iskrzyć. Dlatego złączki śrubowe wymagają ponownego dokręcenia co 3-5 lat, natomiast złączki sprężynowe samodzielnie kompensują ruch termiczny.

Typowym błędem, który widywałem podczas odbiorów mieszkań, jest owijanie styku taśmą izolacyjną bez złączki. Taka praktyka nie tylko nie chroni przed korozją, ale wręcz ją przyspiesza, bo taśma zatrzymuje wilgoć. Kolejny błąd to użycie pasty termoprzewodzącej zamiast pasty antyutleniającej. Pasta termoprzewodząca poprawia odprowadzanie ciepła, ale nie zabezpiecza przed reakcją galwaniczną, więc połączenie nadal degraduje się od środka.

Kiedy wymiana instalacji aluminiowej jest konieczna?

Wymiana jest nieunikniona, gdy w mieszkaniu pojawia się przynajmniej jeden z trzech sygnałów ostrzegawczych: ciepłe lub gorące gniazdka, migotanie światła przy włączeniu czajnika, zapach spalenizny w okolicach puszek. Te objawy świadczą o przekroczeniu obciążalności prądowej, która w starych instalacjach aluminiowych wynosiła 16 A na obwód, podczas gdy typowy zestaw czajnik + piekarnik + pralka pobiera 22-25 A.

Drugim kryterium jest planowany remont. Wymiana instalacji w nowo wykończonej kuchni wiąże się z kuciem glazury, ponownym malowaniem i utylizacją gruzu, co podnosi koszt o 40-60%. Dlatego elektrycy rekomendują wymianę przewodów przed położeniem posadzek i montażem mebli, gdy dostęp do ścian jest najłatwiejszy.

Trzecim wyznacznikiem jest obecność zabezpieczeń różnicowoprądowych. Stare rozdzielnice z bezpiecznikami topikowymi 16 A nie chronią skutecznie instalacji aluminiowej, bo wkładka topikowa reaguje zbyt późno przy przeciążeniu. Współczesny wyłącznik nadprądowy B16 odcina prąd w ciągu 0,1-1 s, co dla miedzi jest komfortowe, a dla aluminium stanowi minimalny standard bezpieczeństwa.

Z kolei wymiana nie jest pilna, gdy instalacja aluminiowa zasila wyłącznie obwody oświetleniowe, a w mieszkaniu nie planuje się montażu klimatyzacji, płyty indukcyjnej ani ładowarki do samochodu. W takim wypadku wystarczy przegląd co 5 lat oraz wymiana pojedynczych odcinków przy okazji drobnych napraw. Koszt punktowej wymiany jednego obwodu waha się od 800 do 1500 zł, pełna rewitalizacja mieszkania 50 m² to wydatek rzędu 18 000-28 000 zł.

Normy, które regulują temat

Zgodnie z PN-HD 60364-5-52 od 2017 roku stosowanie aluminium w nowych instalacjach mieszkaniowych jest zabronione, a w remontowanych obwodach dopuszczalne jedynie w odcinkach powyżej 16 mm². Rozporządzenie Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki, wymaga, by instalacja spełniała aktualne polskie normy. Każdy odbiór powinien zakończyć się protokołem pomiarów pętli zwarcia, rezystancji izolacji oraz skuteczności ochrony przeciwporażeniowej.

Nigdy nie łącz aluminium z miedzią bezpośrednio, nawet pod warstwą lutowia. Reakcja galwaniczna postępuje niezależnie od widocznego pokrycia, a pierwszym objawem jest brunatny nalot na styku, który pojawia się już po 6-12 miesiącach.

Najczęstsze usterki znalezione podczas odbiorów

W trakcie odbiorów technicznych mieszkań z wielkiej płyty najczęściej spotykam cztery typy defektów. Pierwszy to brak przewodu ochronnego PE w gniazdkach, co w instalacji aluminiowej oznacza rażące złamanie norm i konieczność natychmiastowej modernizacji. Drugi to luźne połączenia w puszkach rozgałęźnych, gdzie żyły aluminiowe zostały skręcone z miedzianymi bez złączek przejściowych, a całość owinięta taśmą izolacyjną.

Trzeci defekt to przekroje niedostosowane do obciążenia. W łazienkach z lat 70. często spotykam aluminiowe przewody 1,5 mm² zasilające pralkę o poborze 2300 W, podczas gdy współczesne normy wymagają 2,5 mm² dla tego typu urządzeń. Czwarty, najgroźniejszy, to brak wyłączników nadprądowych selektywnych, przez co zwarcie w jednym obwodzie wyłącza całe mieszkanie, a w skrajnych przypadkach uszkadza licznik energii.

Podczas jednego z odbiorów natknąłem się na instalację, w której obwód kuchenny prowadzono przewodem aluminiowym 2,5 mm², ale zamiast 16 A zabezpieczono go wkładką 25 A. Właściciel wymieniał właśnie kuchenkę na indukcyjną i nie rozumiał, dlaczego poprzedni właściciel nie zgłaszał problemów. Tymczasem kabel pracował na granicy wytrzymałości od lat, a pierwsze oznaki przegrzania widać było w postaci żółtych przebarwień izolacji przy puszce.

Każdy z tych przypadków kończył się zaleceniem wymiany instalacji oraz wpisem do protokołu odbioru. W praktyce oznacza to, że mieszkanie nie mogło zostać odebrane bez usunięcia usterek, a koszt dostosowania do obecnych standardów wynosił od 12 000 do nawet 35 000 zł w zależności od metrażu i zakresu prac.

Twoja dalsza kolejność kroków

Jeśli po samodzielnym sprawdzeniu masz pewność, że instalacja jest aluminiowa, zacznij od ustalenia, które obwody wymagają natychmiastowej wymiany, a które mogą poczekać do planowanego remontu. Pomocny będzie prosty schemat: oświetlenie → przegląd co 5 lat, gniazdka ogólne → wymiana przy okazji remontu, kuchnia i łazienka → priorytet wysoki. Przy planowaniu budżetu warto doliczyć 15-20% rezerwy na prace nieprzewidziane, takie jak konieczność kucia w betonie czy wymiany starej rozdzielnicy.

W następnym kroku poproś o opinię dwóch lub trzech elektryków z aktualnymi uprawnieniami SEP, porównaj zakres prac i kosztorys. Fachowiec powinien wykonać pomiary rezystancji izolacji, pętli zwarcia oraz sprawdzić poprawność połączeń w puszkach. Sam raport z pomiarów stanowi dokument wymagany przy sprzedaży lub wynajmie nieruchomości, a jednocześnie punkt wyjścia do rozmowy z wykonawcą o zakresie modernizacji.
