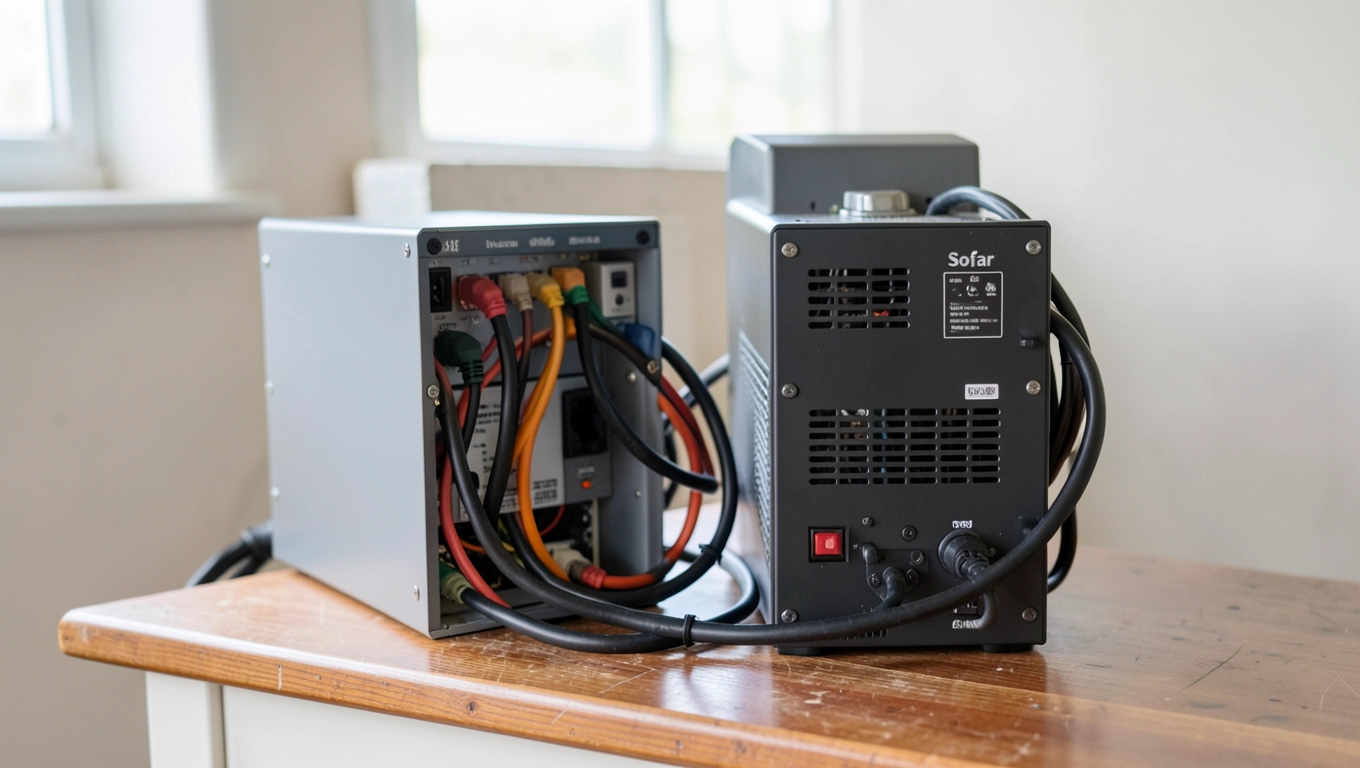

Dwa falowniki w jednej instalacji Sofar – jak to połączyć bez błędów
Kiedy warto postawić na dwa inwertery Sofar zamiast jednego większego
Jeden inwerter o mocy 25 kW potrafi obsłużyć instalację do 30 kWp, ale tylko wtedy, gdy projektant sprytnie rozłoży panele między jego wejścia MPPT. W praktyce spotykam się z sytuacjami, gdzie dach hali lub grunt pod farmę wymaga tak wielu stringów, że fizycznie nie mieszczą się w dwóch trackerach pojedynczego urządzenia. Wtedy w grę wchodzi konfiguracja z dwoma falownikami w jednej instalacji Sofar, która rozwiązuje problem ograniczonej liczby wejść bez konieczności przepłacania za model o wyższej mocy nominalnej.
- Kiedy warto postawić na dwa inwertery Sofar zamiast jednego większego
- Normy, zabezpieczenia i checklista uruchomienia dwóch falowników Sofar
Drugi scenariusz to chęć zachowania redundancji. Gdy jeden inwerter ulegnie awarii, drugi przejmuje przynajmniej część produkcji, zamiast zostawiać całą farmę w ciemności. W przypadku obiektów komercyjnych, gdzie każda godzina przestoju przekłada się na straty finansowe, taka odporność bywa ważniejsza niż kilka procent wyższa sprawność pojedynczego, większego urządzenia.
Aspektem, który często umyka inwestorom, jest ograniczenie mocy wynikające z warunków przyłączenia. Operator sieci dystrybucyjnej może narzucić limit eksportu, a regulator napięcia wymusza pracę w trybie P(U) lub Q(U). Dwa mniejsze falowniki pracujące równolegle łatwiej zmieścić w tych widełkach niż jeden duży, którego charakterystyka mocy czynnej i biernej mniej elastycznie reaguje na skoki napięcia w sieci.
Koszt też przestaje być oczywisty. Inwerter 30 kW bywa droższy od dwóch urządzeń po 15 kW, a do tego dochodzi kwestia dostępności serwisu i części zamiennych. Dwa identyczne moduły oznaczają zapas komponentów, szybszą wymianę i prostszą diagnostykę, co dla zarządzającego obiektem ma realną wartość.
Topologia stringów w układzie z dwoma trackerami
Rozmieszczenie paneli między wejściami MPPT to nie jest kwestia gustu, tylko fizyki prądu i napięcia. Dwa trackery w jednym inwerterze muszą pracować z stringami o zbliżonym napięciu roboczym, inaczej mocniejszy obieg „przyciemnia" słabszy. W konfiguracji z dwoma falownikami w jednej instalacji Sofar każde urządzenie dostaje swój własny zestaw stringów, więc problem niedopasowania znika, a MPPT działa na optymalnym punkcie dla każdej sekcji niezależnie.
Kiedy nie ma sensu dzielić instalacji
Małe dachy o powierzchni do 150 m² zwykle nie potrzebują takiego rozwiązania. Jeden inwerter o mocy 10-15 kW pokryje zapotrzebowanie bez komplikowania okablowania AC, komunikacji i nadzoru. Dzielenie instalacji ma sens dopiero powyżej 25 kWp, gdzie liczba stringów wymusza więcej niż dwa trackery, a koszt dodatkowego falownika zwraca się w postaci wyższej rocznej produkcji.
Łączenie falowników Sofar w pętli komunikacyjnej i ustawienia menu
Żeby dwa falowniki w jednej instalacji Sofar mogły się „rozmawiać" z systemem monitoringu i ze sobą nawzajem, trzeba im nadać unikalne adresy Modbus i połączyć je fizycznie w pętlę komunikacyjną. Najprościej zrobić to kablem Ethernet zakończonym wtyczkami RJ45, prowadząc go od portu OUT pierwszego urządzenia do portu IN drugiego. Taka topologia pierścieniowa chroni przed utratą komunikacji w razie uszkodzenia jednego odcinka, choć w praktyce domyślna topologia łańcuchowa też działa poprawnie w większości wdrożeń.
Po stronie każdego falownika wchodzimy w menu Ustawienia → Komunikacja → Adres Modbus i przypisujemy kolejne numery, zwykle 1 i 2. Adres musi być różny, bo inaczej platforma monitorująca zobaczy dwa urządzenia o tym samym identyfikatorze i odmówi poprawnego zbierania danych. Następnie w Ustawienia → Protokół wybieramy SOFAR Protocol albo Modbus RTU, w zależności od tego, czy korzystamy z chmury producenta, czy z zewnętrznego systemu SCADA.
Kiedy oba inwertery już się widzą, czas na konfigurację mocy czynnej i biernej w odpowiedzi na parametry sieci. Funkcja Q(U) reguluje współczynnik mocy biernej w zależności od napięcia w punkcie przyłączenia, a P(U) ogranicza moc czynną, gdy napięcie zbliża się do górnej granicy 253 V. Bez tych ustawień falowniki mogą zostać odłączone przez zabezpieczenie nadnapięciowe operatora sieci, szczególnie w godzinach szczytu produkcji przy słabym obciążeniu lokalnym.
Smart Meter jako łącznik z siecią
Sofar oferuje własne liczniki energii, które montuje się w rozdzielnicy głównej i podłącza do jednego z inwerterów przez RS485. Ten, który pełni rolę mastera, odczytuje z niego kierunek przepływu mocy i napięcie fazowe, a następnie przesyła te informacje do drugiego urządzenia przez łącze komunikacyjne. Dzięki temu oba falowniki wiedzą, kiedy produkcja zaczyna wypychać energię do sieci i mogą płynnie redukować moc lub wstrzykiwać moc bierną, zamiast nagle się wyłączać.
Praca równoległa a różnica modeli
Użytkownicy często pytają, czy można połączyć dwa różne modele, na przykład Sofar 15KTLX-G3 i Sofar 20KTLX-G3. Technicznie nic nie stoi na przeszkodzie, o ile oba pracują w tej samej wersji oprogramowania i obsługują ten sam protokół komunikacyjny. Różnica polega na tym, że mocniejszy model przejmie większą część obciążenia, bo jego algorytm MPPT szybciej reaguje na zmiany nasłonecznienia. Jeśli zależy nam na równomiernym rozłożeniu pracy, lepiej trzymać się identycznych urządzeń.
Normy, zabezpieczenia i checklista uruchomienia dwóch falowników Sofar
Polskie wymagania sieciowe opierają się na normie PN-EN 50549-1 oraz rozporządzeniu Komisji (UE) 2016/631, czyli NC RfG. Przy pierwszym uruchomieniu każdy inwerter musi przejść procedurę wyboru normy krajowej, a operator sieci dystrybucyjnej akceptuje tylko profile zgodne z zatwierdzonymi parametrami. Dla Sofar domyślnie włączona jest norma PL, ale warto ją potwierdzić w menu Ustawienia → Kraj → Polska, bo przypadkowe przestawienie na inną opcję blokuje synchronizację z siecią.
Impedancja sieci w punkcie przyłączenia decyduje o tym, jak mocno skoki napięcia wpływają na pracę falowników. Przy długim odcinku kablowym i słabym transformatorze napięcie może skakać o kilka woltów przy każdej zmianie obciążenia, co uruchamia algorytm P(U). Dlatego przed montażem warto zlecić operatorowi pomiar impedancji pętli zwarcia, a w razie wątpliwości zamontować dławik kompensacyjny lub zwiększyć przekrój kabla AC.
Zabezpieczenia po stronie AC
Każdy falownik wymaga oddzielnego rozłącznika izolacyjnego i wyłącznika nadprądowego dobranego do jego prądu znamionowego. Dla modelu 15 kW przy 400 V to zwykle wyłącznik 25 A typu C, a dla 20 kW, 32 A. Kable od inwerterów do rozdzielnicy głównej prowadzimy oddzielnymi trasami, żeby w razie uszkodzenia izolacji jednego obwodu drugi nadal pracował. Przekrój minimalny to 6 mm² dla miedzi, ale przy odległościach powyżej 20 m warto przejść na 10 mm², by ograniczyć spadki napięcia do wartości poniżej 1%.
Checklista uruchomienia krok po kroku
- Sprawdź adresację Modbus w obu falownikach, każdy musi mieć unikalny numer.
- Ustaw protokół komunikacyjny na SOFAR Protocol albo Modbus RTU.
- Wybierz normę krajową PL w menu ustawień sieci.
- Podłącz Smart Meter do wybranego falownika master i skonfiguruj adres RS485.
- Uruchom oba urządzenia jednocześnie i poczekaj na synchronizację z siecią.
- Sprawdź w platformie monitorującej, czy oba inwertery raportują dane produkcyjne.
- Przeprowadź test Q(U) i P(U), obserwując reakcję mocy na wymuszone skoki napięcia.
- Wykonaj próbny zapis do pamięci EEPROM, by ustawienia przetrwały restart.
Najczęstsze błędy przy pierwszym uruchomieniu
Pierwsza pułapka to pomylenie portów IN i OUT w kablu komunikacyjnym, przez co pętla nie zamyka się i master traci łączność ze slave'em. Druga, częstsza, to brak uziemienia ekranu kabla Ethernet, co generuje zakłócenia i powoduje okresowe zrywanie połączenia. Trzecia to ustawienie tego samego adresu Modbus w obu urządzeniach, przez co platforma monitorująca widzi tylko jedno, a drugie pozostaje „niewidzialne" mimo poprawnej pracy fizycznej.
Każdy z tych błędów objawia się inaczej, ale wszystkie prowadzą do jednego efektu: instalacja produkuje prąd, ale system nadzoru pokazuje zaniżone lub niepełne dane. Warto przed oddaniem obiektu poświęcić godzinę na test komunikacji, niż potem tłumaczyć inwestorowi, dlaczego jego aplikacja nie działa.
Porównanie wariantów konfiguracji
| Wariant | Moc sumaryczna | Liczba MPPT | Orientacyjny koszt (PLN netto) | Redundancja |
|---|---|---|---|---|
| 2 × Sofar 15KTLX-G3 | 30 kW | 4 (2+2) | 14 000-16 000 | Wysoka, awaria jednego = 50% mocy |
| 2 × Sofar 20KTLX-G3 | 40 kW | 4 (2+2) | 18 000-21 000 | Wysoka, awaria jednego = 50% mocy |
| 1 × Sofar 30KTLX-G3 | 30 kW | 3 | 15 000-18 000 | Brak, awaria = 0% mocy |
| 3 × Sofar 12,5KTLX-G3 | 37,5 kW | 6 (2+2+2) | 16 000-19 000 | Bardzo wysoka, awaria jednego = 66% mocy |
Wybór między tymi wariantami zależy od kształtu dachu, liczby stringów i tolerancji inwestora na ryzyko przestoju. Przy dachach o wielu połaciach i asymetrycznym zacienieniu trzy mniejsze urządzenia z sześcioma trackerami MPPT dadzą więcej energii niż jeden duży, który będzie „przyciemniony" przez najsłabszy obieg.
Schemat blokowy instalacji
Stringi paneli PV → 2 lub 3 niezależne MPPT w każdym falowniku → wyjście AC 400 V → oddzielne wyłączniki nadprądowe → rozdzielnica główna budynku → licznik energii Smart Meter → sieć OSD. Smart Meter przesyła dane o napięciu i przepływie do falownika master przez RS485, a ten dalej przez Ethernet do platformy monitorującej w chmurze. Drugi falownik komunikuje się z masterem przez pętlę Modbus, więc cały system raportuje produkcję w jednym panelu, mimo fizycznej pracy dwóch lub trzech urządzeń.
Dwa falowniki w jednej instalacji Sofar to nie jest skomplikowana operacja, jeśli podejdzie się do niej metodycznie: najpierw projekt stringów, potem okablowanie AC, następnie komunikacja, a na końcu konfiguracja norm i zabezpieczeń. Pominięcie któregokolwiek z tych etapów odbije się albo na produkcji, albo na stabilności współpracy z siecią. Warto traktować to jak układankę, gdzie każdy element musi pasować do pozostałych, bo wtedy całość działa bez niespodzianek przez następne 20-25 lat.
Przed złożeniem zamówienia na sprzęt poproś operatora sieci o wydanie aktualnych warunków przyłączenia i sprawdź, czy nie narzucają one limitu mocy biernej lub współczynnika tg φ. Ustawienia fabryczne Sofar zakładają cos φ = 1, ale większość OSD wymaga tg φ ≤ 0,4 przy eksporcie powyżej 50% mocy zainstalowanej.
Źródła i normy: PN-EN 50549-1:2019, Rozporządzenie Komisji (UE) 2016/631 (NC RfG), dokumentacja techniczna Sofar Solar (KTLX-G3 series), materiały operatorów sieci dystrybucyjnej (OSD) dotyczące warunków przyłączenia mikroinstalacji i instalacji do 50 kWp. Szczegółowe wytyczne producenta dostępne w instrukcji instalacji i uruchomienia serii KTLX-G3, publikowanej na oficjalnej stronie Sofar Solar.
