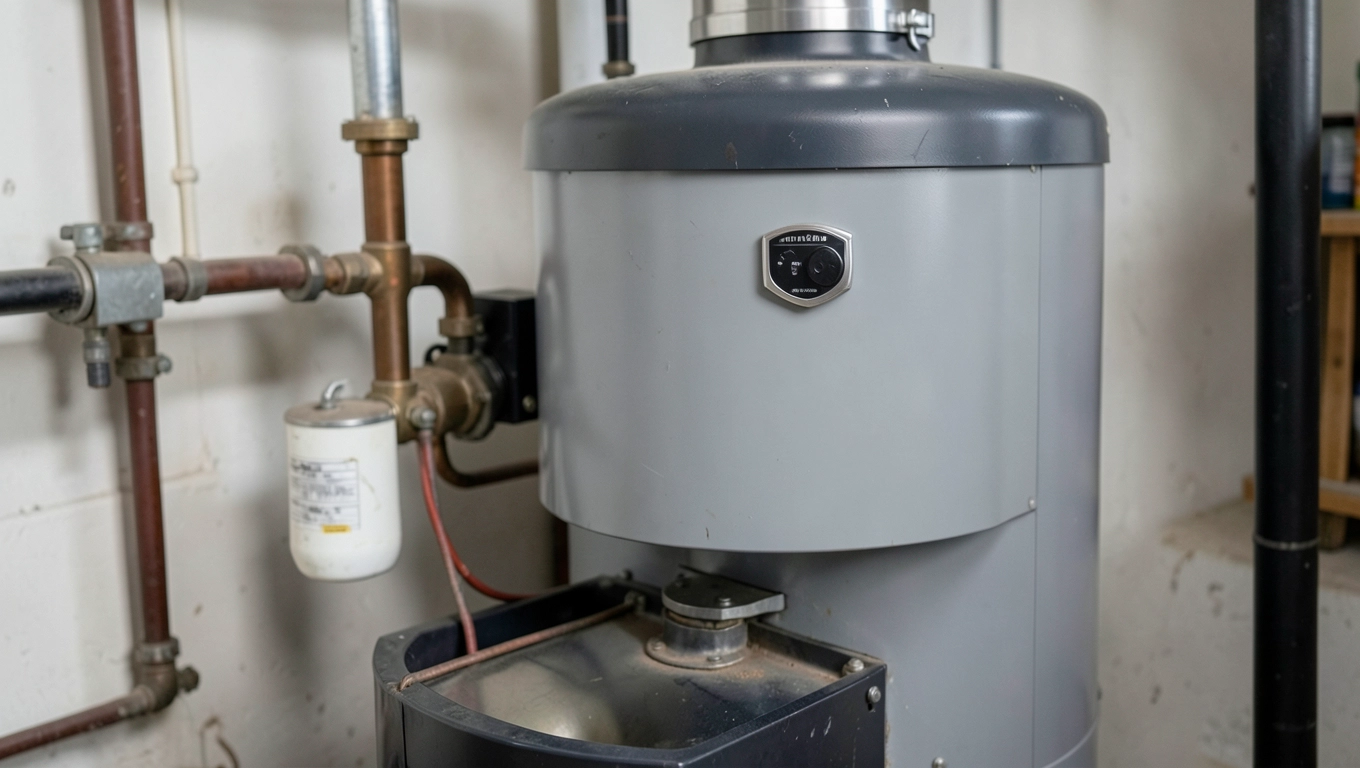

Bufor ciepła z kotłem zasypowym w starej instalacji z grubymi rurami

Dobór pojemności bufora do grubych rur starej instalacji

Stara instalacja z rurami o średnicy 1½ czy 2 cale to inna liga niż nowoczesne 22-milimetrowe systemy. Duża pojemność hydrauliczna tych rur powoduje, że kocioł zasypowy pracuje w bardzo specyficznych warunkach woda wolno się nagrzewa, wolno oddaje ciepło, a każde otwarcie paleniska powoduje gwałtowny skok temperatury. Bufor o pojemności 1000-2000 litrów rozwiązuje ten problem, bo przejmuje nadmiar energii i oddaje ją stopniowo.

• Dobór pojemności bufora do grubych rur starej instalacji
• Schemat podłączenia bufora do kotła zasypowego w starej kotłowni
• Laddomat czy pompa z zaworem przy zasypowym kotle i grubych rurach
• Wymiana naczynia wzbiorczego po montażu bufora w starej instalacji

Dobór pojemności zaczyna się od mocy kotła. Wzór jest prosty: moc kotła × 24 godziny pracy = dzienna produkcja energii w kWh. Następnie dzielimy tę wartość przez 32 Wh/l (zakładając różnicę temperatur 60°C między górą a dołem bufora). Kocioł zasypowy 20 kW, który raz na dobę dostaje pełny zasyp, produkuje 480 kWh. Po podzieleniu przez 32 Wh/l wychodzi 15 000 litrów to oczywiście wartość teoretyczna przy pracy ciągłej. Realnie kocioł pracuje 8-12 godzin, więc produkujemy 160-240 kWh, co daje 5000-7500 litrów. Tyle potrzebowalibyśmy dla pełnego zmagazynowania. W praktyce akceptujemy 30-50% tej wartości, czyli 1500-3000 l dla typowego domu 150 m² z kotłem 20 kW.

Stare instalacje z grubymi rurami mają jedną ukrytą zaletę: rury same w sobie stanowią dodatkowy bufor ciepła. Rura 2-calowa o długości 50 m mieści około 40 litrów wody, a przy temperaturze 80°C magazynuje ponad 3 kWh energii. To niewiele w porównaniu z buforem, ale w połączeniu z grzejnikami żeliwnymi (każdy człon to ok. 1-1,5 l wody) instalacja sama się bilansuje. Bufor dodaje do tego 1000-2000 litrów, co przy delta 60°C daje 32-64 kWh dodatkowej pojemności cieplnej.

Wartość CWU wymaga osobnego potraktowania. Każde 100 litrów ciepłej wody użytkowej potrzebuje dodatkowych 100 litrów pojemności bufora, bo wężownica CWU zabiera energię bezpośrednio ze zbiornika. Dom, w którym czteroosobowa rodzina zużywa 200 l ciepłej wody dziennie, wymaga 200-400 litrów więcej niż wynika z samego ogrzewania.

Kiedy bufor nie ma sensu w starej instalacji

Nie każdy dom z grubymi rurami potrzebuje bufora. Stary, nieocieplony budynek z grzejnikami zaprojektowanymi na temperaturę zasilania 80-90°C nie skorzysta z niskotemperaturowego magazynowania energii. Grzejniki żeliwne przy 40°C oddają jedną trzecią mocy znamionowej, a przy 50°C połowę. Bufor pracuje efektywnie właśnie w niskich temperaturach, więc bez modernizacji grzejników lub dołożenia ogrzewania podłogowego inwestycja nie zwróci się przez lata.

Również systemy wyłącznie gazowe albo na pompę ciepła nie potrzebują bufora. Gazowy kocioł kondensacyjny reaguje na zmiany temperatury w ciągu sekund, pompa ciepła ma wbudowany bufor wewnętrzny. Bufor ma sens tam, gdzie źródło ciepła działa nieciągle (zasyp) albo paliwo jest na tyle tanie, że opłaca się je magazynować w postaci gorącej wody. Drewno, węgiel, zrzuty energii z fotowoltaiki to kandydaci do współpracy z buforem.

Schemat podłączenia bufora do kotła zasypowego w starej kotłowni

Schemat instalacji z kotłem zasypowym i buforem opiera się na zasadzie krótkiego obiegu kotła. Kocioł widzi tylko wodę o temperaturze 65-70°C, która płynie przez niewielką pętlę z buforem. Dzięki temu nie jest narażony na tzw. zimny powrót, czyli sytuację, gdy do kotła wraca woda poniżej 50°C. Kondensacja spalin przy zimnym powrocie powoduje korozję i spadek sprawności o kilkanaście procent.

Minimalna wersja schematu wygląda tak:

KOZIOŁ        BUFOR
+-------+    +-------+
|       |    |       |
|   [1] |--->| [2]   |
|       |    |       |
|   [3] | grzejniki

[1] to zasilanie z kotła wchodzące do górnej części bufora, [4] to powrót z dołu bufora do kotła. Rury obiegu krótkiego mają średnicę dostosowaną do mocy kotła dla 20 kW wystarczy 1 cal (DN25). Grubsze rury starej instalacji zaczynają się dopiero za buforem, w obiegu grzejnikowym.

Kluczowe elementy schematu

Zawór termostatyczny trójdrogowy (mixing valve) reguluje temperaturę powrotu do kotła. Ustawiony na 60-65°C miesza gorącą wodę z góry bufora z chłodniejszą wodą z dołu, utrzymując stałą temperaturę w obiegu krótkim. Bez tego zaworu kocioł zasypowy przy pełnym zasypie szybko podgrzeje bufor do 90°C i zacznie gotować wodę wtedy włącza się zawór bezpieczeństwa i część energii ucieka.

Pompa obiegowa w obiegu krótkim kotła powinna mieć wydajność dostosowaną do oporów. Stara instalacja z rurami 1½-2 cala ma opory hydrauliczne niższe niż nowoczesne systemy z rurami 22 mm, więc pompa o parametrach 25-40 l/min przy 2 m słupa wody wystarczy dla kotła 25 kW. Problem pojawia się, gdy chcemy wymusić przepływ przez bufor i grzejniki jedną pompą wtedy grzejniki grzeją za słabo albo bufor ładuje się za wolno. Dwie pompy z dwoma zaworami zwrotnymi rozwiązują sprawę.

Lejek solarny i uwarstwienie wody

Bufor bez wewnętrznego deflektora zachowuje się jak termos woda się miesza, straty ciepła rosną. Producenci stosują dwa rozwiązania: lejek solarny (stożek w górnej części zbiornika) lub blachy kierunkowe wewnątrz. Lejek solarny wymusza ruch wirowy wody, dzięki czemu gorąca woda z kotła trafia do góry zbiornika, a chłodniejsza spływa na dół. Efekt uwarstwienia jest stabilny nawet przy częściowym naładowaniu.

Stara instalacja z grubymi rurami naturalnie wspiera uwarstwienie, bo wolny przepływ nie miesza wody tak intensywnie jak małe średnice przy wysokich prędkościach przepływu. Prędkość 0,3-0,5 m/s w rurze 2-calowej jest dużo niższa niż 1 m/s w rurze 22 mm przy tej samej mocy przekazywanej. Bufor ładuje się wolniej, ale stabilniej.

Laddomat czy pompa z zaworem przy zasypowym kotle i grubych rurach

Laddomat (ładomat) to kompaktowe urządzenie łączące pompę, zawór termostatyczny i zawory zwrotne w jednej obudowie. Kosztuje około 900-1200 zł i mieści się w dłoni. Dla kotłów zasypowych do 30 kW jest częstym wyborem, bo upraszcza hydraulikę: zamiast osobnej pompy, zaworu trójdrożnego i rur wystarczy podłączyć laddomat między kocioł a bufor.

Pompa z zaworem termostatycznym to rozwiązanie elastyczniejsze. Zawór mieszający trójdrogowy z siłownikiem kosztuje 400-700 zł, pompa obiegowa 300-500 zł. Łączny koszt 700-1200 zł, czyli porównywalny z laddomatem, ale mamy pełną kontrolę nad przepływem i temperaturą. Dodatkowa zaleta: można wymienić samą pompę albo sam zawór bez wymiany całego urządzenia.

Dla starej instalacji z grubymi rurami lepszy jest układ pompa + zawór, bo pozwala dostosować parametry do niskich oporów. Laddomat w takich warunkach albo grzeje za wolno, albo wymaga dodatkowego dławienia, co zwiększa koszty i komplikuje schemat. Wyjątkiem są sytuacje, gdy kotłownia jest naprawdę mała i liczy się każdy centymetr wtedy kompaktowość laddomatu przeważa nad elastycznością.

Wymiana naczynia wzbiorczego po montażu bufora w starej instalacji

Bufor o pojemności 1500 l to 1500 litrów dodatkowej wody w układzie. Stare naczynie wzbiorcze o pojemności 8-12 litrów, dobrane dla 200 l wody w instalacji, po dodaniu bufora przestaje wystarczać. Woda podgrzana do 80°C zwiększa objętość o około 3%, a przy buforze oznacza to 45 litrów nadmiaru, które musi pomieścić naczynie wzbiorcze. Stare 8-litrowe naczynie zaczyna się otwierać, zawór bezpieczeństwa wypuszcza wodę, ciśnienie waha się, pompy hałasują.

Wzór na dobór naczynia wzbiorczego jest prosty: objętość wody w instalacji × 0,04-0,06. Dla typowej instalacji 200 l + bufor 1500 l = 1700 l wody, potrzebujemy naczynia 68-102 litrów. W praktyce stosuje się naczynia przeponowe (membranowe) o pojemności 80-100 litrów dla takiej konfiguracji. Cena naczynia 80 l to około 350-500 zł, 100 l to 500-700 zł.

Stare naczynie wzbiorcze otwarte (bez membrany) wymaga szczególnej uwagi. Znajduje się zwykle na strychu lub najwyższym punkcie instalacji. Po dodaniu bufora poziom wody w naczyniu rośnie, a przy intensywnym grzaniu zaczyna się przelewać do kanalizacji. Wymiana na naczynie przeponowe (zamknięte) rozwiązuje problem, ale wymaga zmiany lokalizacji zamiast na strychu, montuje się je przy kotle, na rurze powrotnej.

Cisnienie w instalacji po montażu bufora

Bufor zwiększa ciśnienie statyczne w instalacji, bo dodaje kolejne metry słupa wody. Jeśli bufor stoi na tym samym poziomie co kocioł, ciśnienie rośnie minimalnie. Gdy bufor jest piętro niżej (np. w piwnicy, a kocioł na parterze), ciśnienie wzrasta o 0,3-0,5 bar. Przy wysokości dwóch pięter między buforem a najwyższym punktem instalacji ciśnienie statyczne osiąga 1,5-2 bar. Ciśnienie wstępne naczynia wzbiorczego (wypełnienie azotem) musi być wyższe niż ciśnienie statyczne, ale niższe niż ciśnienie otwarcia zaworu bezpieczeństwa.

Typowe ustawienia po montażu bufora 1500 l w piwnicy:

• Ciśnienie wstępne naczynia: 1,5 bar
• Ciśnienie otwarcia zaworu bezpieczeństwa: 3,0 bar
• Ciśnienie robocze w instalacji (zimna): 1,7-1,8 bar
• Ciśnienie robocze w instalacji (gorąca): 2,5-2,8 bar

Stare instalacje często mają zawór bezpieczeństwa ustawiony na 2,5 bar, bo oryginalnie wody było mało. Po dodaniu bufora to ustawienie jest niebezpieczne zawór zaczyna się otwierać przy normalnej pracy. Wymiana zaworu na model 3,0 bar kosztuje 80-150 zł i jest obowiązkowa.

Najczęstsze błędy przy montażu bufora w starej instalacji

Checklista przed uruchomieniem

CWU z bufora koniec z osobnym bojlerem

Bufor z wężownicą miedzianą o powierzchni 1,5-2 m² (rura fi 22 mm, długość 25-30 m) zastępuje tradycyjny bojler. Temperatura wody w buforze 80°C zapewnia 45-50 l ciepłej wody o temperaturze 40°C na każde 100 l pojemności bufora. Dom 150 m² z buforem 1500 l i czteroosobową rodziną nie potrzebuje osobnego podgrzewacza.

Stara instalacja z grubymi rurami świetnie współpracuje z buforem pod warunkiem, że ktoś poświęcił czas na dobór pojemności, wymianę naczynia wzbiorczego i ustawienie zaworów mieszających. Wtedy kocioł zasypowy, który przez lata dawał się we znaki porannym rozpalaniem i wieczornym doglądaniem, zaczyna pracować jak nowoczesna instalacja. Drewno pali się raz na 8-12 godzin, dom trzyma temperaturę stabilnie, a rachunki za gaz czy prąd spadają. Magazynowanie taniej energii w gorącej wodzie to chyba najbardziej intuicyjny sposób na obniżenie kosztów ogrzewania, jaki wymyślono.

Przed rozpoczęciem montażu warto skonsultować schemat z doświadczonym hydraulikiem, który widział stare instalacje na żywo. Gotowe projekty z internetu zakładają rury DN20 i nowoczesne grzejniki. W domu z rurami 2-calowymi i grzejnikami żeliwnymi schemat trzeba dostosować, uwzględniając większą bezwładność cieplną, wolniejszy przepływ i wyższe temperatury zasilania. Pomocne źródła wiedzy to forum budowlane Murator, dział grzewczy Elektroda, publikacje cieplowlasciwie.pl oraz materiały PCPM (Polskie Centrum Promieniowania Mikrofalowego, dziś działające jako poradnik ciepłowniczy). Dane cenowe oparte na ofertach dystrybutorów krajowych w 2025 roku.
