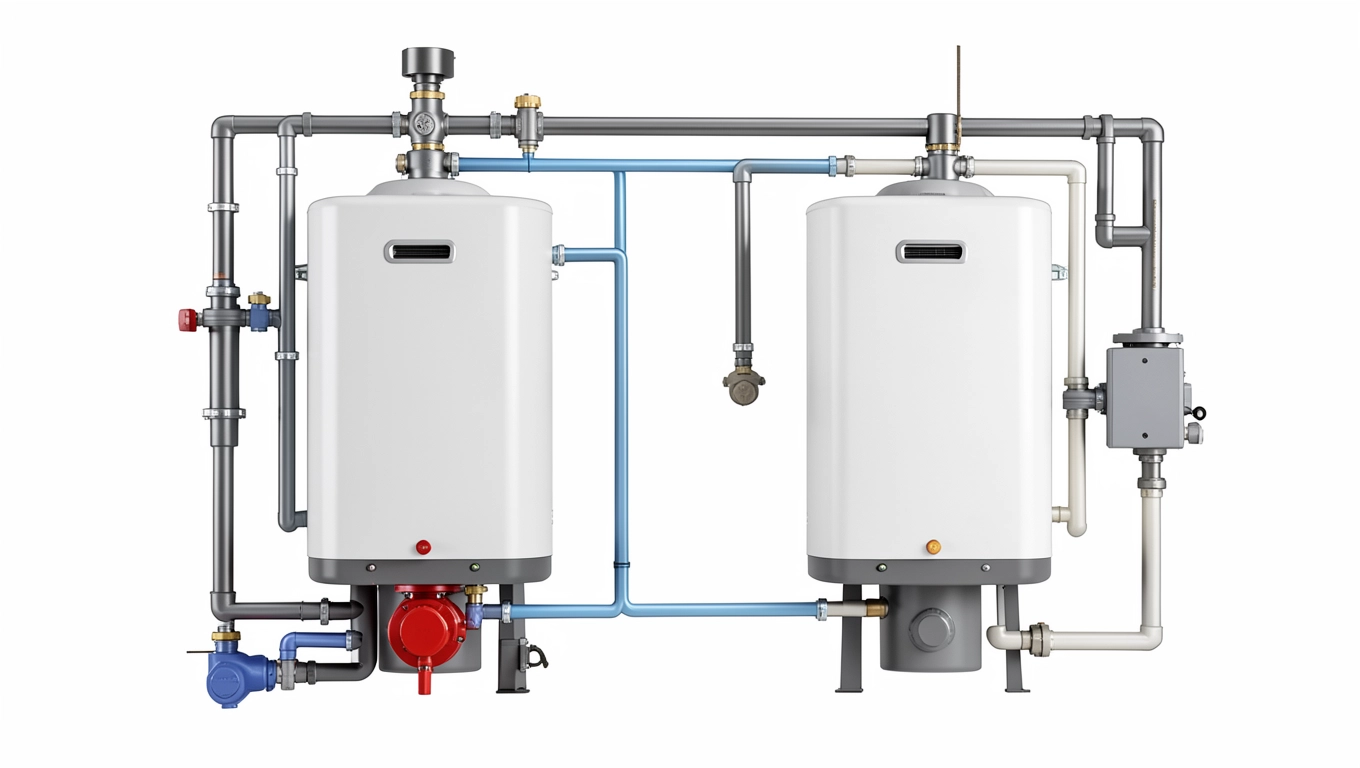

Dwa kotły w jednej instalacji: schemat, który działa bez stresu

Kocioł gazowy i ekogroszek w jednej instalacji jak uniknąć konfliktu obiegów

Połączenie dwóch kotłów w jednej instalacji to marzenie niejednego inwestora, który chce mieć gaz jako wygodne źródło na co dzień, a ekogroszek jako tani backup na srogie zimy. Problem zaczyna się tam, gdzie intuicja podpowiada: „połączę rury i będzie działać". Niestety kocioł gazowy w układzie zamkniętym i kocioł na paliwo stałe w układzie otwartym nie tolerują wspólnego powrotu. Temperatura, ciśnienie i sposób odprowadzania spalin różnią się tak bardzo, że proste zsumowanie obiegów kończy się korozją, szlamowaniem wymiennika albo cofaniem się wody do kotła retortowego.

• Kocioł gazowy i ekogroszek w jednej instalacji jak uniknąć konfliktu obiegów
• Sprzęgło hydrauliczne lub wymiennik płytowy: co naprawdę separuje dwa kotły
• Zawór czterodrogowy i ochrona powrotu kotła na paliwo stałe
• Priorytet CWU i konfiguracja pomp w układzie z dwoma kotłami
• Najczęstsze błędy w schemacie dwóch kotłów CO oraz checklista odbioru

Kluczem jest zrozumienie, że każdy z tych kotłów rządzi się swoimi prawami termodynamicznymi. Gazowy utrzymuje stabilne, niskie ciśnienie i wymaga minimalnej temperatury powrotu około 50°C, żeby nie skraplała się w nim para wodna. Węglowy potrzebuje powrotu minimum 55-60°C, bo inaczej kondensat zaczyna trawić stalowy wymiennik. Wrzucenie ich w jeden obieg bez separatora to proszenie się o kłopoty, które objawią się nie od razu, ale po dwóch, trzech sezonach grzewczych.

Zanim więc sięgniemy po rysunek i kalkulator, warto zadać sobie pytanie: czy nasz dom faktycznie potrzebuje dwóch źródeł? Dla budynku 150-200 m² o zapotrzebowaniu 9-12 kW sensowny tandem to kocioł gazowy kondensacyjny 20-24 kW plus retortowy 15-20 kW na ekogroszek. Taki układ daje redundancję i pozwala przełączać źródła sezonowo. Poniżej opisuję schemat instalacji z dwoma kotłami CO oraz CWU, który sprawdza się w praktyce i spełnia wymogi normy PN-EN 303-5 dla kotłów na paliwo stałe.

Sprzęgło hydrauliczne lub wymiennik płytowy: co naprawdę separuje dwa kotły

Sprzęgło hydrauliczne to w gruncie rzeczy kawałek rury z kilkoma króćcami, w którym spotykają się dwa obiegi bez fizycznego mieszania się wody. Jego zadanie polega na wyrównaniu przepływów: gdy oba kotły pracują jednocześnie, ich wydajności hydrauliczne nie zaczynają ze sobą walczyć. Strumień z jednego źródła nie zakłóca pracy drugiego, bo sprzęgło tworzy strefę zerowego ciśnienia różnicowego. W praktyce oznacza to koniec problemów z „kradzieżą" przepływu przez pompę silniejszego kotła.

Wymiennik płytowy działa inaczej, ale efekt separacji jest podobny. Ciepło przenika przez ścianki płyt ze stali nierdzewnej, a woda z obu obiegów nigdy się nie miesza. To rozwiązanie kosztuje więcej (orientacyjnie 1800-3200 zł za urządzenie 30 kW), ale zostawia mniejszy ślad w kotłowni i świetnie sprawdza się w domach 120-180 m², gdzie liczy się każdy metr kwadratowy. Wybór między sprzęgłem a wymiennikiem zwykle dyktuje dostępna przestrzeń i budżet, a nie różnice w sprawności, bo obie opcje sięgają 92-95% przy dobrze dobranym modelu.

Minimalna moc separatora powinna wynosić 110-120% mocy większego z kotłów. Jeśli więc mamy gazowy 24 kW i retortowy 20 kW, sprzęgło lub wymiennik musi przenieść minimum 26-28 kW. Zaniżenie tego parametru oznacza, że w szczycie mrozu temperatura na wyjściu z separatora spadnie o kilka stopni i grzejniki zaczną pracować na pół gwizdka. Producenci oznaczają sprzęgła symbolami typu H100, H150 im wyższa liczba, tym większy przepływ nominalny w litrach na minutę.

Istotny jest też sposób montażu. Sprzęgło stawia się pionowo, króćcami do góry, żeby powietrze mogło swobodnie uciekać do automatycznego odpowietrznika. Wymiennik płytowy można powiesić na ścianie, ale trzeba zostawić nad nim miejsce na demontaż płyt w razie konieczności czyszczenia. Co dwa, trzy lata w instalacji z ekogroszkiem płytki pokrywają się cienką warstwą osadu i sprawność spada o 5-8%. Czyszczenie chemiczne roztworem kwasu cytrynowego przywraca parametry w ciągu kilku godzin bez konieczności rozkręcania układu.

Zawór czterodrogowy i ochrona powrotu kotła na paliwo stałe

Zawór czterodrogowy montowany na powrocie kotła retortowego to nie kaprys instalatora, lecz twardy wymóg większości producentów, bez którego tracimy gwarancję na wymiennik. Mechanizm jest prosty: gdy temperatura wody wracającej do kotła spada poniżej 55°C, zawór domiesza gorącą wodę z zasilania tak, aby powrót miał bezpieczne 58-62°C. Dzięki temu na ściankach wymiennika nie skrapla się wilgoć, która w połączeniu z siarką z paliwa tworzy kwas siarkowy.

Zawór termostatyczny spełnia tę samą funkcję, ale bez potrzeby podłączania prądu czy sterownika. Wystarczy kapilara zanurzona w strumieniu powrotu i sprężyna, która przesuwa trzpień zaworu. Kosztuje 180-280 zł, a chroni wymiennik za kilkanaście tysięcy złotych. W instalacjach z kotłami zasypowymi, gdzie temperatura nie jest tak stabilna jak w retortowych, warto rozważyć wersję z dodatkowym siłownikiem elektrycznym sterowanym z regulatora pogodowego.

Zawory zwrotne montuje się przed każdą pompą obiegową, zarówno po stronie gazowej, jak i węglowej. Ich rola sprowadza się do blokowania przepływu wstecznego, gdy jedna z pomp się zatrzymuje. Bez nich woda z jednego obiegu przedostaje się grawitacyjnie do drugiego, co w przypadku kotła gazowego skutkuje niepotrzebnym grzaniem rur, a w przypadku węglowego niebezpiecznym cofaniem się schłodzonej wody do rozgrzanego wymiennika. Kosztują 35-60 zł za sztukę, a ich brak jest jednym z najczęstszych powodów awarii pomp w starszych instalacjach.

Filtry siatkowe o oczkach 0,5-0,8 mm przed każdą pompą chronią wirniki przed drobinkami kamienia i produktów korozji, które odrywają się ze ścianek rur. W instalacjach z ekogroszkiem szczególnie ważne są po stronie węglowej, bo mikropiasek z podajnika potrafi zniszczyć łożyska pompy w ciągu jednego sezonu. Wystarczy raz w roku, przed startem sezonu, wykręcić sitko, przepłukać je pod kranem i wkręcić z powrotem. Trzy minuty roboty, które oszczędzają wymianę pompy za 450-700 zł.

Naczynie wzbiorcze otwarte w obiegu węglowym nie może mieć zaworu odcinającego na rurze wzbiorczej. Norma PN-EN 303-5 mówi wprost: naczynie musi mieć stałe połączenie z kotłem, żeby w razie przegrzania para wodna miała dokąd uciec. Wielu inwestorów montuje zawór kulowy „żeby można było czyścić", a potem zapomina go otworzyć po sezonie. Efekt: brak kompensacji ciśnienia, uszkodzone uszczelki, a w skrajnych przypadkach rozerwanie wymiennika. W obiegu gazowym pracuje naczynie zamknięte przeponowe o pojemności dobranej do objętości wody w instalacji.

Sterownik pogodowy i pokojowy mózg całego układu

Sterownik pogodowy z czujnikiem temperatury zewnętrznej obniża koszty ogrzewania o 12-18% rocznie, bo płynnie reaguje na zmiany pogody zamiast grzać na pełnej mocy aż do osiągnięcia zadanej temperatury w pokoju. Modele z logiką pogodowo-pokojową kosztują 380-650 zł i współpracują z większością kotłów gazowych przez protokół OpenTherm. Po stronie kotła węglowego regulator pokojowy za 120-200 zł załącza pompę CO i wyłącza ją, gdy pomieszczenia osiągną zadaną temperaturę. Bez tego kocioł retortowy pracuje w trybie ciągłym, zużywając 20-30% więcej paliwa.

Priorytet CWU i konfiguracja pomp w układzie z dwoma kotłami

Priorytet ciepłej wody użytkowej oznacza, że w momencie otwarcia kranu z gorącą wodą sterownik przełącza całą moc kotła na ładowanie zasobnika CWU. Grzejniki czekają, bo 200 litrów wody od temperatury 10°C do 45°C nagrzewa się w ciągu 8-12 minut i dla domu czteroosobowego taka przerwa w ogrzewaniu jest niezauważalna. Bez priorytetu kocioł musiałby jednocześnie grzać wodę i kaloryfery, co w praktyce oznacza, że ani woda nie jest gorąca, ani pokoje nie są dogrzane.

Konfiguracja pomp w takim układzie wymaga dwóch niezależnych obiegów: jeden dla źródła gazowego, drugi dla węglowego. Pompa po stronie gazowej (klasa energetyczna A, pobór 30-50 W) obsługuje kocioł kondensacyjny i wymiennik CWU. Pompa po stronie węglowej (klasa A, 45-70 W ze względu na większy opór) zasila obieg CO z grzejnikami. Łączenie pomp w jedną magistralę skutkuje tym, że silniejsza pompa wymusza przepływ przez słabszy obieg i jeden z kotłów zaczyna się przegrzewać.

Sterowanie priorytetem CWU realizuje się najczęściej przez przekaźnik w sterowniku kotła gazowego. Gdy czujnik w zasobniku CWU zasygnalizuje spadek temperatury poniżej zadanej (zwykle 45°C), sterownik wyłącza pompę CO i załącza pompę ładującą zasobnik. Po osiągnięciu docelowej temperatury (zwykle 50-55°C) priorytet wraca do ogrzewania. Taki cykl powtarza się 4-8 razy na dobę w domu z rodziną, zużywając łącznie 30-40 minut pracy kotła gazowego tylko na potrzeby CWU.

W instalacjach hybrydowych, gdzie oba kotły mogą grzać CWU, warto rozważyć dodatkowy zawór trójdrogowy za zasobnikiem. Pozwala on wybrać, które źródło aktualnie ładuje wodę: gazowy w sezonie przejściowym (szybki, czysty), węglowy zimą (tańszy, ale wolniejszy). Bez zaworu CWU zawsze pobiera ciepło z tego samego źródła, co oznacza, że latem kocioł węglowy stoi bezużyteczny, a zimą gazowy musi dorzucać się do podgrzewania, mimo że retortowy mógłby to zrobić taniej.

Kiedy przełączać źródła praktyczny kalendarz

Przejście z gazu na ekogroszek i z powrotem warto zaplanować, zamiast czekać na pierwszy mróz. Optymalny moment to temperatura zewnętrzna 3-5°C w dzień przez minimum trzy dni. Poniżej tej granicy sprawność grzewcza gazu kondensacyjnego rośnie, ale koszty eksploatacji biją po kieszeni. Powyżej 8-10°C kocioł węglowy nie daje rady utrzymać komfortu, bo pracuje w trybie minimalnym i szybko pokrywa się sadzą. W praktyce sezon węglowy w centralnej Polsce trwa od listopada do marca, gazowy obsługuje pozostałe siedem miesięcy.

Najczęstsze błędy w schemacie dwóch kotłów CO oraz checklista odbioru

Wspólny powrót obu obiegów bez separatora to klasyczny błąd, który widać jeszcze na forach internetowych z 2015 roku. Instalator łączy rury „na krótko", oszczędzając na sprzęgle, a po dwóch sezonach kocioł węglowy zaczyna korodować od wewnątrz. Powód: woda z obiegu gazowego wraca do retortowego schłodzona do 40°C, a kondensat na ściankach wymiennika robi resztę. Naprawa wymaga wymiany wymiennika (3500-5500 zł), więc pozorna oszczędność 1500 zł na sprzęgle kończy się stratą kilku tysięcy.

Brak środka przeciwkorozyjnego w obiegu otwartym to drugi grzech pierworodny instalacji z ekogroszkiem. Woda w układzie otwartym ma ciągły kontakt z tlenem, co sprzyja powstawaniu rdzy i szlamu. Dodatek inhibitora korozji (200-300 zł za 5 litrów, starcza na 3-4 lata) chroni nie tylko rury, ale też pompę i wymiennik. Bez niego instalacja zaczyna „kląkać" po pięciu, sześciu sezonach, a cząsteczki tlenków żelaza osadzają się w najwęższych przejściach wymiennika płytowego.

Zbyt słaby wymiennik względem mocy kotła to błąd, który ujawnia się zimą przy silnym mrozie. Wymiennik płytowy 20 kW pod kocioł węglowy 25 kW działa jak korek na autostradzie: kocioł grzeje na pełnej mocy, ale ciepło nie ma jak przejść do instalacji. W efekcie kocioł przegrzewa się, wchodzi w tryb awaryjny i wyłącza się co kilkanaście minut. Dobór mocy wymiennika 30 kW dla domu 150-200 m² to absolutne minimum przy współpracy z kotłem 20-24 kW. Przewymiarowanie o 30-40% nie szkodzi, a daje zapas na najsroższe dni.

Checklista odbioru instalacji z dwoma kotłami

• Sprzęgło hydrauliczne lub wymiennik płytowy o mocy min. 110% większego kotła
• Zawór czterodrogowy lub termostatyczny na powrocie kotła na paliwo stałe
• Zawory zwrotne przed każdą pompą obiegową
• Filtry siatkowe 0,5-0,8 mm przed każdą pompą
• Naczynie wzbiorcze otwarte bez zaworu odcinającego w obiegu węglowym
• Naczynie przeponowe zamknięte w obiegu gazowym
• Środek przeciwkorozyjny w obiegu otwartym (inhibitor korozji)
• Sterownik z priorytetem CWU i czujnikiem temperatury zasobnika
• Próba ciśnieniowa 1,5× ciśnienia roboczego przez 30 minut bez spadku
• Odpowietrzenie każdego obiegu osobno przy pracującej pompie
• Regulacja zaworu czterodrogowego na temperaturę powrotu 58-62°C
• Sprawdzenie kierunku przepływu w zaworach zwrotnych

Tabela porównawcza trzech wariantów wykonania

Kiedy NIE stosować dwóch kotłów w jednej instalacji

Dwa kotły nie mają sensu w domach poniżej 100 m² o zapotrzebowaniu 6-8 kW. Koszt instalacji zwróci się po 12-15 latach, a przez ten czas trzeba będzie dwa razy w roku robić przegląd obu urządzeń, czyścić wymiennik i sprawdzać pompę. Również w budynkach z ogrzewaniem podłogowym jako jedynym źródłem ciepła instalacja hybrydowa komplikuje regulację, bo podłogówka wymaga temperatury zasilania 35-45°C, a kocioł retortowy pracuje najsprawniej przy 65-75°C. W takim wypadku lepiej postawić na pompę ciepła albo kocioł gazowy kondensacyjny z modulacją 1:10.

Przed ostateczną decyzją warto poprosić instalatora o wyliczenie kosztu inwestycji w wariant z jednym kotłem gazowym kondensacyjnym 24 kW za 12 000-16 000 zł i porównać go z wariantem hybrydowym za 25 000-32 000 zł. Różnica w kapitale początkowym sięga 13 000-16 000 zł, a oszczędność na paliwie w skali roku wynosi 1500-2500 zł w domu 180 m². Prosty rachunek zwrotu pokazuje, że inwestycja hybrydowa ma sens tylko wtedy, gdy ceny ekogroszku będą utrzymywać przewagę minimum 40% nad gazem przez kolejne 8-10 lat.

Przy każdym uruchomieniu nowego sezonu warto sprawdzić ciśnienie w naczyniu wzbiorczym przeponowym (zwykle 1,0-1,3 bar), stan filtrów siatkowych i kierunek przepływu w zaworach zwrotnych. Piętnaście minut kontroli raz w roku wystarczy, żeby instalacja z dwoma kotłami pracowała bezawaryjnie przez następne 15-20 lat. Bez tej kontroli nawet najlepiej zaprojektowany układ zacznie szwankować po trzecim sezonie, a naprawy kosztują więcej niż sezonowe przeglądy u doświadczonego instalatora.

Profesjonalny projekt instalacji z dwoma kotłami powinien uwzględniać nie tylko dobór mocy separatora, ale też analizę termiczną budynku, dobór średnic rur i straty ciśnienia. Przed rozpoczęciem montażu poproś instalatora o schemat hydrauliczny w programie Audytor OZC lub Sankom Audytor koszt takiego projektu (800-1500 zł) zwraca się w pierwszym sezonie eksploatacji dzięki optymalnemu doborowi pomp i armatury.

Źródła danych i norm: PN-EN 303-5:2012 (kotły na paliwa stałe), PN-EN 15502-1 (kotły gazowe), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), dokumentacja techniczna sprzęgieł hydraulicznych i wymienników płytowych dostępna w bazach producentów (Caleffi, Heimeier, ESBE), karty katalogowe kotłów retortowych zgodne z wymogami klasy 5 wg normy PN-EN 303-5, normy SEP dotyczące odbioru instalacji grzewczych, dane GUS dotyczące cen paliw i energii cieplnej w gospodarstwach domowych za lata 2022-2024.
