Domowa sieć elektryczna — jak naprawdę działa to, co zasila Twój dom

Poranek, ekspres do kawy buczy, lampka nad blatem świeci, ładowarka telefonu pomrukuje przy kanapie. Wszystko działa, nikt nie myśli o kablu, który łączy czajnik z gniazdkiem, o rozdzielnicy w przedpokoju, o przewodzie biegnącym pod tynkiem. Domowa sieć elektryczna pozostaje niewidzialna, dopóki nie zacznie szwankować. Jedna awaria potrafi pozbawić prądu całe mieszkanie w ułamku sekundy, a źle zabezpieczona instalacja bywa przyczyną pożarów i porażeń, o których pisze się w kronikach wypadków. Warto więc rozumieć, jak prąd trafia do gniazdka, co go po drodze kontroluje i które elementy decydują o bezpieczeństwie domowników.

• Główne elementy domowej sieci elektrycznej licznik, rozdzielnica, przewody, gniazda
• Bezpieczniki i wyłącznik różnicowoprądowy (RCD) ochrona, której nie wolno pominąć
• Zasady bezpieczeństwa w domowej instalacji elektrycznej normy PN-HD 60364 i praktyka
• Typowe błędy w domowej sieci elektrycznej czego unikać w starej i nowej instalacji
• Nowoczesna domowa sieć elektryczna smart rozdzielnica, fotowoltaika i taryfa dynamiczna
• Schemat rozdzielnicy i typowe obwody jak czytać projekt instalacji
• Checklisty przydatne właścicielowi co sprawdzić przed urlopem i kiedy wzywać fachowca
• Oszczędzanie energii bez wymiany instalacji praktyczne triki

Główne elementy domowej sieci elektrycznej licznik, rozdzielnica, przewody, gniazda

Energia elektryczna pokonuje sporą drogę, zanim trafi do ekspresu do kawy. Najpierw płynie liniami średniego napięcia do stacji transformatorowej, gdzie obniża się ją do 230 V przy częstotliwości 50 Hz. Takie parametry obowiązują w całej Unii Europejskiej i wynikają z normy EN 50160, regulującej jakość dostarczanego napięcia.

Z transformatora prąd wchodzi do budynku przewodem zasilającym, zwykle trzyfazowym w domach jednorodzinnych. Pierwszym urządzeniem, które mija, jest zabezpieczenie główne, a zaraz za nim licznik energii. Licznik mierzy każdą pobraną kilowatogodzinę, a jego wskazania stanowią podstawę rozliczeń z zakładem energetycznym. Uszkodzony licznik potrafi zaniżać lub zawyżać zużycie, dlatego jego legalizację kontroluje się okresowo.

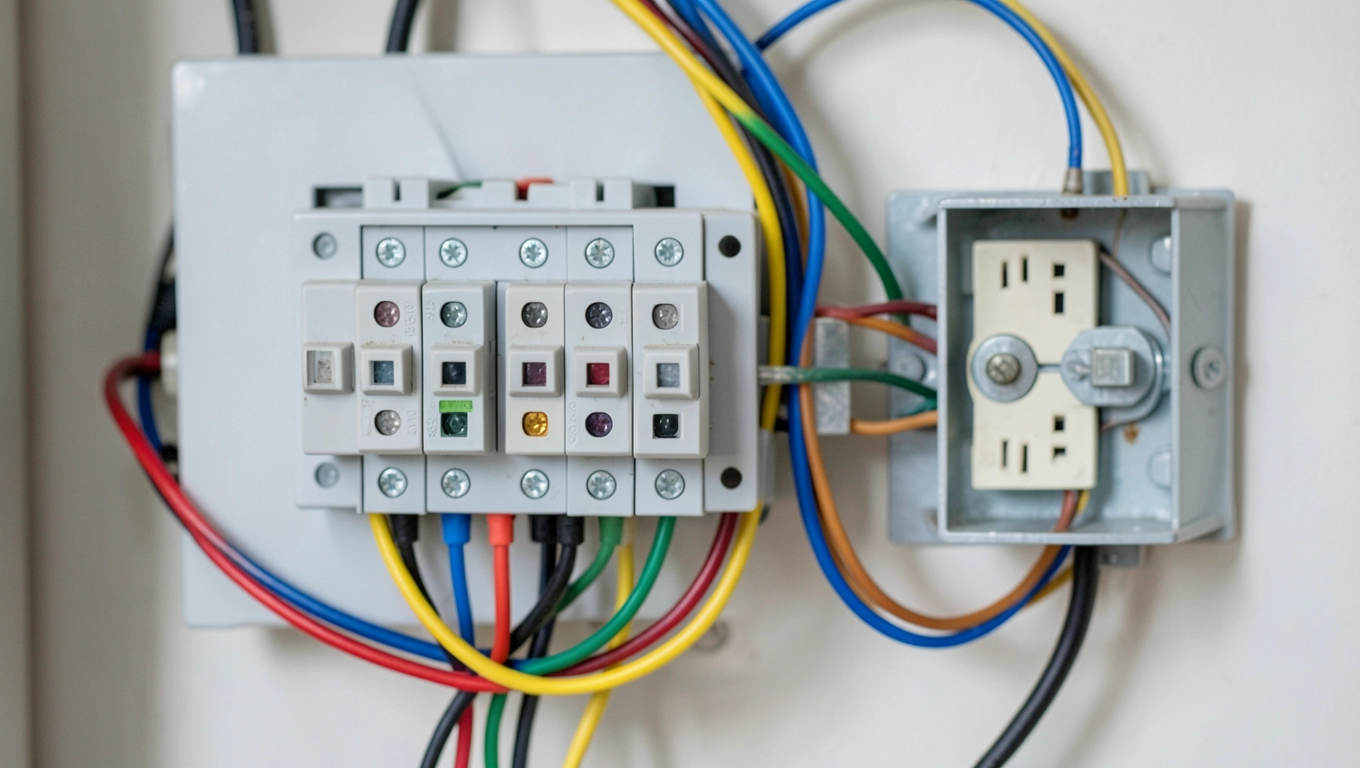

Za licznikiem zaczyna się właściwa domowa sieć elektryczna, której centrum stanowi rozdzielnica główna. To w niej spotykają się obwody odbiorcze, zabezpieczenia nadprądowe, wyłączniki różnicowoprądowe i szyny zbiorcze. Każdy obwód zasila zwykle jedną strefę funkcjonalną: oświetlenie, gniazda w salonie, kuchnię, łazienkę, pralkę, bojler. Taki podział zapobiega sytuacji, w której przepalony kabel w lampce pozbawia prądu lodówkę.

Przewody tworzą żyły transportowe instalacji. W nowych budynkach stosuje się miedź o przekroju 1,5 mm² do oświetlenia, 2,5 mm² do standardowych gniazdek oraz 4 mm² lub 6 mm² do urządzeń dużej mocy, takich jak kuchenka elektryczna czy piec. Miedź dobrze przewodzi prąd i nie utlenia się tak szybko jak aluminium. Gdy przez zbyt cienki przewód płynie zbyt duży prąd, kabel zaczyna się grzać, izolacja mięknie, a w skrajnym przypadku pojawia się iskrzenie lub zapach spalenizny.

Gniazda i wyłączniki to ostatnie ogniwo łańcucha, bezpośrednio stykające się z użytkownikiem. Gniazdko w polskiej instalacji dostarcza napięcia 230 V i wytrzymuje prąd do 16 A, co odpowiada mocy około 3680 W. Zużyta tuleja stykowa powoduje, że wtyczka luźno siedzi w gniazdku, a styk się grzeje. Takie gniazdo wymaga wymiany, zanim dojdzie do stopienia obudowy.

Bezpieczniki i wyłącznik różnicowoprądowy (RCD) ochrona, której nie wolno pominąć

Bezpiecznik nadprądowy to najstarszy i najprostszy strażnik instalacji. Przerywa obwód, gdy prąd przekroczy wartość znamionową, zwykle 10 A lub 16 A. Wewnątrz obudowy znajduje się topik wykonany z kalibrowanego drutu lub płytki bimetalicznej. Gdy natężenie rośnie zbyt szybko, drut topi się i mechanicznie rozłącza obwód. Proces trwa ułamki sekundy, ale czasem to wystarcza, by zapobiec pożarowi.

Wyłącznik różnicowoprądowy (RCD) reaguje na zupełnie inny sygnał. Porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym. Gdy różnica przekroczy 30 mA, co oznacza, że część prądu odpływa inną drogą, na przykład przez ciało człowieka, RCD odcina napięcie w czasie poniżej 30 ms. Szybciej niż mrugnięcie oka. To dlatego RCD uznaje się za najskuteczniejsze zabezpieczenie przeciwporażeniowe w domu.

W łazienkach, pralniach i kuchniach stosuje się RCD o czułości 30 mA, a w obwodach gniazd ogólnych w nowych instalacjach norma PN-HD 60364 nakazuje ich montaż obligatoryjnie. Wyróżnia się też wyłączniki różnicowoprądowe typu AC, A oraz B, różniące się zdolnością do wykrywania prądów sinusoidalnych, pulsujących i gładkich stałych. Typ A wystarcza w większości mieszkań, typ B pojawia się przy stacjach ładowania pojazdów i instalacjach fotowoltaicznych z falownikami.

Współczesne rozdzielnice łączą oba zabezpieczenia w postaci wyłączników kompaktowych nadprądowo-różnicowoprądowych (RCBO). Jedno takie urządzenie zajmuje miejsce jednego modułu na szynie DIN i zabezpiecza pojedynczy obwód przed przeciążeniem oraz upływem. W rozdzielnicy dwunastomodułowej mieści się komplet zabezpieczeń dla średniej wielkości mieszkania.

Skuteczność RCD zależy od regularnego testowania. Większość urządzeń ma przycisk „T", który wymusza sztuczny upływ i sprawdza mechanizm odłączający. Test powinno się przeprowadzać co miesiąc. Jeśli wyłącznik nie reaguje na naciśnięcie przycisku, oznacza to usterkę i konieczność natychmiastowej wymiany.

Zasady bezpieczeństwa w domowej instalacji elektrycznej normy PN-HD 60364 i praktyka

Norma PN-HD 60364 to europejski przewodnik po projektowaniu, wykonaniu i odbiorze instalacji elektrycznych niskiego napięcia. W Polsce obowiązuje od lat sześćdziesiątych w kolejnych wydaniach i stanowi podstawę prawną dla elektryków oraz inspektorów nadzoru. Nakłada konkretne wymagania: rozdział obwodów, dobór przekrojów, obecność uziemienia oraz stosowanie RCD w strefach wilgotnych.

Uziemienie pełni rolę drogi awaryjnej dla prądu, który z jakiegoś powodu opuścił przewód fazowy. Metalowa obudowa pralki, która zetknęła się z fazą, staje się niebezpieczna. Jednak gdy obudowa połączona jest z przewodem ochronnym PE, a ten z szyną uziemiającą budynku, prąd płynie do ziemi, a RCD wykrywa upływ i odcina zasilanie. Bez uziemienia ludzkie ciało mogłoby stać się jedyną drogą powrotu.

W polskich warunkach najczęściej spotyka się układ TN-C-S, w którym w rozdzielnicy głównej następuje rozdział wspólnego przewodu PEN na neutralny N i ochronny PE. W nowym budownictwie obowiązuje układ TN-S z oddzielnymi przewodami od transformatora. W starszych kamienicach wciąż funkcjonuje układ TN-C bez oddzielnego PE, co utrudnia ochronę przeciwporażeniową i często wymaga modernizacji przy okazji remontu.

Przegląd instalacji elektrycznej w domu jednorodzinnym powinno się zlecać co pięć lat, a w pomieszczeniach wilgotnych, takich jak piwnica czy łazienka, nawet co rok. Uprawniony elektryk mierzy impedancję pętli zwarcia, sprawdza działanie RCD, termowizją lokalizuje miejsca przegrzewania styków i ocenia stan izolacji. Protokół z takiego przeglądu bywa wymagany przez ubezpieczyciela nieruchomości.

Każdy domownik powinien znać podstawowe zasady reagowania na porażenie. Najpierw odciąć źródło prądu przez wybicie bezpiecznika głównego lub wyjęcie wtyczki. Gdy to niemożliwe, odseparować poszkodowanego od przewodu suchym, nieprzewodzącym przedmiotem, na przykład drewnianym kijem od szczotki. Dopiero potem sprawdzać oddech i tętno oraz wzywać pogotowie. Dotykanie osoby będącej pod napięciem grozi porażeniem ratownika.

Łączenie przedłużaczy w szereg, tak zwany „przedłużacz w przedłużaczu", to nawyk, który elektrycy widzą niemal codziennie. Każde takie połączenie zwiększa rezystancję, obniża napięcie na końcu łańcucha i powoduje grzanie się styków. Przedłużacz dobrej klasy wytrzymuje 16 A, ale tania bębnowa zwijarka z rdzeniem aluminiowym bywa projektowana na 6 A. Wystarczy podłączyć grzejnik elektryczny o mocy 2000 W, by przekroczyć dopuszczalne parametry.

Najważniejsze zasady bezpieczeństwa: uziemienie każdego metalowego urządzenia, RCD o czułości 30 mA w obwodach mokrych, brak łączenia przedłużaczy, regularny przegląd, natychmiastowe odcięcie napięcia przy porażeniu.

Typowe błędy w domowej sieci elektrycznej czego unikać w starej i nowej instalacji

Aluminiowe przewody w mieszkaniach z lat sześćdziesiątych i siedemdziesiątych to jeden z najczęstszych problemów. Aluminium ma dwukrotnie wyższą rezystywność od miedzi, a pod wpływem prądu zmiennego rozszerza się i kurczy, co z czasem poluzowuje połączenia śrubowe. Każdy styk, który się luzuje, zaczyna iskrzyć, grzać się i w końcu wypala. Rozwiązaniem bywa wymiana instalacji na miedzianą, przynajmniej w newralgicznych obwodach.

Brak wyłączników różnicowoprądowych w starszych rozdzielnicach to drugi poważny mankament. Wiele budynków z lat osiemdziesiątych ma jedynie bezpieczniki topikowe lub automatyczne nadprądowe, bez ochrony przed upływem prądu. Montaż RCD w takiej rozdzielnicy bywa możliwy bez wymiany całej szafki, o ile wystarczy miejsca na szynie DIN. Jedno urządzenie chroni wtedy kilka obwodów jednocześnie.

Przeciążone obwody pojawiają się tam, gdzie do jednej linii podłączono zbyt wiele odbiorników. W kuchni, gdzie pracują jednocześnie zmywarka, piekarnik, czajnik i mikser, łatwo przekroczyć dopuszczalne 16 A. Objawem bywa częste wyzwalanie bezpiecznika, ciepła wtyczka w gniazdku oraz przyciemniane światło przy włączeniu kolejnego urządzenia. Nowa instalacja powinna przewidywać oddzielne obwody dla każdego sprzętu dużej mocy.

„Naprawa" uszkodzonego kabla taśmą izolacyjną to rozwiązanie tymczasowe, które w praktyce staje się trwałe. Taśma izolacyjna chroni przed dotykiem, ale nie przed wilgocią, nie przed przegrzaniem i nie przed mechanicznym uszkodzeniem. Właściwą metodą jest odcięcie uszkodzonego odcinka i połączenie przewodów koszulką termokurczliwą albo złączką Wago z odpowiednią osłoną.

W prywatnych rozdzielnicach wciąż pojawiają się bezpieczniki topikowe z wymiennymi wkładkami. Ich obsługa wymaga dotykania elementów pod napięciem przy wymianie, a w razie braku wkładki o właściwym prądzie domownicy wkładają kawałek drutu. Tymczasowe obejście bezpiecznika to jedna z głównych przyczyn pożarów instalacji w starszym budownictwie.

Brak oznaczeń w rozdzielnicy to błąd kosmetyczny, który staje się praktycznym problemem podczas awarii. Każdy obwód powinien być opisany czytelną etykietą: „oświetlenie salon", „gniazda kuchnia", „bojler". Gdy zdarzy się przepięcie, elektryk lub sam właściciel szybko zlokalizuje właściwy wyłącznik zamiast szukać metodą prób i błędów.

Nowoczesna domowa sieć elektryczna smart rozdzielnica, fotowoltaika i taryfa dynamiczna

Smart rozdzielnica to rozszerzenie klasycznej szafki o moduły komunikacyjne, które monitorują każdy obwód w czasie rzeczywistym. Czujniki prądu, napięcia i temperatury przesyłają dane do aplikacji w telefonie, pozwalając zobaczyć, ile energii pobiera lodówka, kiedy pracuje pralka i kiedy następuje przeciążenie. Niektóre systemy automatycznie odłączają wybrane obwody w razie zagrożenia lub w godzinach szczytu.

Fotowoltaika zmienia domową sieć elektryczną w minielektrownię. Panele wytwarzają prąd stały, który falownik zamienia na przemienny o parametrach identycznych z siecią zakładu energetycznego. Nadwyżki trafiają do magazynu energii, najczęściej baterii litowo-żelazowo-fosforanowej o pojemności od 5 do 20 kWh, a dopiero potem, gdy magazyn jest pełny, do sieci publicznej. Rozliczenie odbywa się w modelu opustów lub net-billingu, w zależności od mocy instalacji i daty przyłączenia.

Liczniki AMI (Advanced Metering Infrastructure) zastępują przestarzałe liczniki indukcyjne. Mierzą nie tylko zużycie, ale też profil obciążenia w piętnastominutowych interwałach, jakość napięcia oraz kierunek przepływu energii. Operator sieci dystrybucyjnej odczytuje je zdalnie, a użytkownik może śledzić dane w portalu klienta. Dla posiadaczy fotowoltaiki oznacza to koniec comiesięcznego spisywania stanu licznika.

Taryfa dynamiczna, wprowadzana w Polsce od 2025 roku, zmienia cenę energii co godzinę w zależności od obciążenia sieci. Najtańsza energia pojawia się w nocy i w południe, najdroższa wieczorem, gdy wszyscy włączają pralki, zmywarki i klimatyzację. Inteligentna rozdzielnica potrafi automatycznie uruchomić pralkę lub ładowanie samochodu wtedy, gdy prąd jest najtańszy, realnie obniżając rachunek o kilkanaście procent rocznie.

Integracja magazynu energii z domową siecią elektryczną wymaga odpowiedniego projektu. Bateria powinna komunikować się z falownikiem przez protokół CAN lub Modbus, a całość zarządzana jest przez kontroler hybrydowy. Dobrze skonfigurowany system pokrywa do 70% zapotrzebowania na energię w skali roku i uniezależnia gospodarstwo od krótkotrwałych przerw w dostawie.

Stacje ładowania pojazdów elektrycznych stanowią kolejne wyzwanie dla instalacji. Ładowarka o mocy 11 kW pobiera 16 A na fazę, co oznacza konieczność wydzielenia osobnego obwodu i zabezpieczenia nadprądowo-różnicowoprądowego. W domu jednorodzinnym z przyłączem trzyfazowym montaż takiego urządzenia jest prosty, w bloku wymaga zgody zarządcy i modernizacji wewnętrznej linii zasilającej.

Schemat rozdzielnicy i typowe obwody jak czytać projekt instalacji

Projekt rozdzielnicy zaczyna się od wyznaczenia liczby obwodów. W mieszkaniu o powierzchni 60 m² spotyka się zwykle osiem do dziesięciu obwodów: trzy oświetleniowe, cztery gniazdowe, jeden kuchenny z kuchenką, jeden łazienkowy i jeden na pralkę. W domu jednorodzinnym liczba rośnie do piętnastu lub dwudziestu, bo dochodzą obwody piwnicy, garażu, ogrodu i pompy ciepła.

Na szynie DIN rozdzielnicy elementy ustawia się w logicznej kolejności. Od góry: rozłącznik główny, następnie wyłączniki różnicowoprądowe grupowe, pod nimi wyłączniki nadprądowe poszczególnych obwodów, a na końcu szyny N i PE. Schemat rozdzielnicy w formie papierowej etykiety lub wklejki wewnątrz drzwiczek to obowiązek, o którym wielu elektryków zapomina.

Przekroje przewodów dobiera się do przewidywanego obciążenia z zapasem. Dla obwodu oświetleniowego o mocy do 2300 W wystarcza przewód 1,5 mm², dla gniazd ogólnych do 3680 W 2,5 mm², a dla kuchenki elektrycznej do 11 kW 6 mm². Wszystkie te wartości wynikają z normy PN-HD 60364-5-52 i uwzględniają sposób ułożenia kabla, temperaturę otoczenia oraz grupowanie przewodów.

Barwy przewodów w polskich instalacjach są ściśle określone. Faza L: brązowy lub czarny. Neutralny N: niebieski. Ochronny PE: żółto-zielony. W starszych budynkach spotyka się jeszcze czarno-biały podział, ale każda modernizacja powinna ujednolicać kolorystykę zgodnie z obecną normą, by uniknąć pomyłek przy późniejszych naprawach.

Checklisty przydatne właścicielowi co sprawdzić przed urlopem i kiedy wzywać fachowca

Przed dłuższą nieobecnością w domu warto wykonać kilka prostych czynności, które zmniejszą ryzyko awarii pod naszą nieobecność. Po pierwsze odłączyć urządzenia w trybie czuwania, których praca nie jest konieczna: telewizor, komputer, ładowarki. Po drugie wyłączyć bojler, jeśli nie ma potrzeby utrzymywania ciepłej wody. Po trzecie sprawdzić, czy wszystkie wtyczki siedzą pewnie w gniazdkach i czy żadna obudowa nie jest ciepła.

Checklista „Czerwone flagi" pomaga rozpoznać sytuacje wymagające natychmiastowej interwencji. Iskierzenie przy wkładaniu wtyczki, ciepłe lub przebarwione gniazdko, zapach spalenizny, brak napięcia w jednym obwodzie przy prawidłowym działaniu pozostałych, częste wyzwalanie RCD lub bezpieczników. Każdy z tych objawów wymaga wyłączenia podejrzanego obwodu i wezwania elektryka z uprawnieniami SEP.

Checklista „Przegląd roczny" obejmuje test przycisku RCD w każdym wyłączniku, oględziny przewodów w miejscach dostępnych, sprawdzenie działania oświetlenia awaryjnego, pomiar napięcia w gniazdkach miernikiem oraz weryfikację stanu rozdzielnicy. Gdy cokolwiek budzi wątpliwości, warto zlecić profesjonalny pomiar impedancji pętli zwarcia i rezystancji izolacji.

Wybór elektryka powinien opierać się na uprawnieniach SEP oraz aktualnym wpisie do Centralnego Rejestru Osób Posiadających Uprawnienia Budowlane. Dobry fachowiec wystawia protokół z pomiarów, podpisuje oświadczenie o zgodności wykonania z projektem i udziela gwarancji na swoją pracę. Niska cena bywa kusząca, ale instalacja elektryczna to nie miejsce na oszczędności.

Oszczędzanie energii bez wymiany instalacji praktyczne triki

Oświetlenie LED pobiera od 80% do 90% mniej energii niż tradycyjne żarówki wolframowe. Wymiana dziesięciu żarówek 60 W na LED 9 W daje w skali roku oszczędność rzędu 350 kWh, czyli około 280 złotych przy taryfie G11. Dodatkowo LED-y nie grzeją się tak mocno, co zmniejsza obciążenie klimatyzacji latem.

Klasa energetyczna sprzętu AGD ma znaczenie większe, niż sugeruje etykieta. Lodówka klasy A+++ zużywa rocznie około 150 kWh, podczas gdy model klasy A++ z 2010 roku potrafi pobierać nawet 350 kWh. Wymiana samej lodówki bywa najskuteczniejszym sposobem na obniżenie domowego rachunku, szczególnie w kuchni otwartej na salon, gdzie sprzęt pracuje non stop.

Standby killers, czyli listwy z wyłącznikiem głównym, pozwalają odciąć zasilanie wielu urządzeń jednym kliknięciem. Telewizor w trybie czuwania pobiera od 0,5 W do 3 W, komputer 5-10 W, ładowarka wpięta bez telefonu do 0,1 W. W skali całego domu tryb czuwania generuje koszt rzędu 200-400 złotych rocznie. Wyłączenie listwy na noc redukuje te straty do zera.

Taryfa G12 z tańszą energią w nocy i droższą w dzień opłaca się użytkownikom, którzy mogą przesunąć pracę pralki, zmywarki czy ładowania auta na godziny 22:00-6:00. Taryfa dynamiczna daje jeszcze większe pole do optymalizacji, bo cena zmienia się co godzinę. Bez smart zarządzania trudno jednak z niej w pełni skorzystać.

Domowa sieć elektryczna pozostaje żywym organizmem, który rośnie wraz z naszymi potrzebami. Dodanie nowego obwodu na warsztat, modernizacja kuchni, montaż klimatyzacji czy ładowarki samochodowej to każdorazowo okazja, by upewnić się, że instalacja jest przygotowana na dodatkowe obciążenie. Zaniedbana rozdzielnica z aluminium i bez RCD, choć wciąż działa, stanowi tykającą bombę. Świadome inwestowanie w miedź, RCD, smart monitoring i przeglądy okresowe to nie koszt, lecz polisa na lata spokoju. Warto zacząć od testu RCD i spisu obwodów w rozdzielnicy, a potem krok po kroku modernizować to, co wymaga uwagi. Bezpieczna instalacja to taka, o której się nie myśli, bo po prostu działa.
