Budowa domowej sieci elektrycznej krok po kroku bez ryzyka i poprawek

Trzask iskry w listwie przypodłogowej o trzeciej w nocy, przypalony plastik w okolicy gniazdka nad blatem kuchennym, nagłe ciemności w całym domu przy włączeniu czajnika i odkurzacza jednocześnie. Każdy z tych widoków zna ktoś, kto kiedykolwiek mieszkał w budynku ze starą lub byle jak poprowadzoną instalacją. Państwowa Straż Pożarna szacuje, że w polskich domach co roku wybucha około piętnastu tysięcy pożarów, a znaczna ich część bierze się właśnie z instalacji, gniazdek i przedłużaczy. Poniżej znajdziesz konkretny przewodnik po budowie domowej sieci elektrycznej: od przyłącza, przez rozdzielnię, po odbiór pomiarowy. Bez ściemy, za to z odwołaniami do norm PN-HD 60364 i z wyjaśnieniem, dlaczego każdy obwód działa tak, a nie inaczej.

• Jak prąd trafia do Twojego domu i co się dzieje po drodze
• Schemat rozdzielni domowej i dobór zabezpieczeń
• Ile gniazdek na jeden obwód i jak zaplanować instalację bez przeciążeń
• Strefy w łazience oraz odbiór instalacji elektrycznej w nowym domu
• Smart home, fotowoltaika i wallbox instalacja z zapasem na przyszłość

Jak prąd trafia do Twojego domu i co się dzieje po drodze

Cała podróż napięcia zaczyna się na słupie średniego napięcia, a kończy w gniazdku, do którego włączasz laptopa. Między tymi punktami stoi kilka urządzeń, z których każde ma ściśle określoną rolę. Poznanie ich kolejności ułatwia zrozumienie, dlaczego projektowanie instalacji zaczyna się od papieru, a nie od wiertarki.

Przyłącze kablowe albo napowietrzne doprowadza przewód do granicy działki, a dalej do złącza kablowego umieszczanego w skrzynce na elewacji lub w słupku ogrodzeniowym. Operator sieci dystrybucyjnej instaluje w nim swoje zabezpieczenie przedlicznikowe, które stanowi pierwszą barierę ochronną. Tu też zaczyna się Twoja odpowiedzialność za instalację wewnętrzną.

Od złącza przewód biegnie do licznika energii, a zaraz za nim pojawia się rozdzielnia główna. To w niej spotykają się wszystkie obwody domowe: oświetleniowe, gniazdowe, kuchenne, łazienkowe, a także wydzielone linie do urządzeń dużej mocy, takich jak piekarnik, klimatyzacja czy wallbox. Każdy obwód kończy się we własnym automatycznym wyłączniku nadprądowym, a całość dopełnia wyłącznik różnicoprądowy RCD.

W domach jednorodzinnych standardem jest zasilanie trójfazowe 400 V, które rozdziela się na trzy fazy L1, L2, L3 i przewód neutralny N oraz ochronny PE. Dzięki temu kuchenka, piec elektryczny czy pompa ciepła otrzymują moc rozłożoną równomiernie, a spadki napięcia przy rozruchu silników pozostają minimalne. W małych mieszkaniach wystarcza faza jednofazowa 230 V, ale przy planowaniu fotowoltaiki albo wallboxa warto od razu uwzględnić trzy fazy.

Schemat rozdzielni domowej i dobór zabezpieczeń

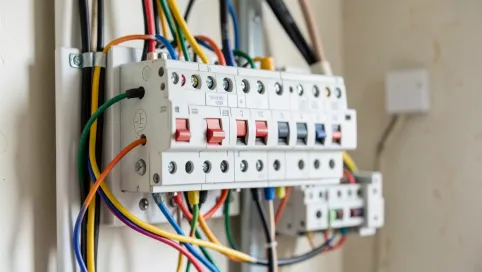

Sercem każdej instalacji jest rozdzielnia. W nowym domu przybiera formę natynkowej lub podtynkowej szafki z listwami montażowymi TH-35, na których osadza się aparaturę modułową o szerokości 18 mm na każdy moduł. Dobrze zaprojektowana rozdzielnia pozostawia około dwudziestu procent wolnego miejsca, by w przyszłości dołożyć kolejne zabezpieczenie albo rozdzielnicę wtórną.

U samego wejścia stoi wyłącznik główny, najczęściej trójpolowy o prądzie znamionowym 63 A, który odcina napięcie w całym budynku podczas prac serwisowych. Poniżej niego rozdziela się obwody, a każdy chroni dedykowany aparat. W praktyce oznacza to automatyczne wyłączniki nadprądowe S301 B6, B10, B16 czy C20 dobierane do przekroju przewodu i spodziewanego obciążenia, a nad nimi wyłącznik różnicoprądowy RCD o czułości 30 mA dla obwodów gniazdowych i 10 mA dla tych, do których sięga dziecko.

Na końcu szyny pojawia się ogranicznik przepięć typu 1+2 albo 2, zależnie od lokalizacji budynku i obecności zewnętrznej instalacji odgromowej. Jego warystory reagują w ciągu nanosekund, zwierając impuls piorunowy albo łączeniowy do ziemi, zanim ten dotrze do delikatnej elektroniki w routerze czy sterowniku pompy ciepła. To dlatego w nowoczesnych rozdzielniach montuje się ograniczniki jako trzecią, obok S i RCD, warstwę ochrony.

Kluczowa zasada łączenia tych aparatów wynika z fizyki: SPD musi stać przed RCD, bo prąd udarowy o wartości dziesiątek kiloamperów potrafiłby rozwalić różnicówkę od środka. Dlatego szyna ogranicznika trafia jak najbliżej wejścia przewodu, a RCD zamyka ciąg za nią. Taki schemat rozdzielni domowej stanowi obecnie standard opisany w PN-HD 60364-5-53.

Przekroje przewodów a obciążenie konkretne wartości

Wybór przewodu nie jest kwestią gustu, lecz obliczeń cieplnych. Miedź o przekroju 1,5 mm² wytrzymuje około 16 A w warunkach instalacji podtynkowej B2, co przekłada się na 3,7 kW mocy ciągłej. Dlatego trafia wyłącznie do obwodów oświetleniowych. Gniazda wymagają 2,5 mm² i zabezpieczenia B16, bo domowy odkurzacz pobiera chwilowo nawet 12 A, a jego rozruch potrafi przekroczyć wartość znamionową na ułamek sekundy.

Przewody aluminiowe o przekroju 16 mm² mogą wciąż pojawiać się w starszych instalacjach, lecz normy odradzają ich stosowanie. Aluminium utlenia się pod wpływem wilgoci, a warstwa tlenku zwiększa rezystancję styku, co prowadzi do grzania zacisków. Jeśli remontujesz dom po dziadkach, bezpieczniej wymienić takie odcinki na miedź, niż liczyć na to, że „jakoś to dotrwało”.

Ile gniazdek na jeden obwód i jak zaplanować instalację bez przeciążeń

Przeciętny obwód gniazdowy 230 V z bezpiecznikiem B16 obsługuje do dziesięciu gniazd w obrębie jednej strefy, ale sama liczba gniazdek niewiele mówi o obciążeniu. Liczy się suma prądów pobieranych jednocześnie, dlatego kuchnia i łazienka zawsze idą na osobnych obwodach. Czajnik o mocy 2 kW wpięty do gniazda w pokoju, gdy w kuchni pracuje piekarnik na 3 kW, potrafi wyzwolić B16 w ciągu minuty.

Dobrym zwyczajem jest wydzielanie osobnych obwodów dla każdego urządzenia powyżej 2 kW. Pralka, zmywarka, suszarka, klimatyzacja, kompaktowy kocioł elektryczny, ładowarka samochodowa każde z nich powinno mieć własną linię z dwubiegunowym zabezpieczeniem i przewodem o przekroju dostosowanym do mocy oraz długości trasy. Długie obwody wymagają grubszych kabli, bo spadek napięcia powyżej 4% powoduje migotanie żarówek LED i szybsze zużycie silników.

Przy planowaniu rozmieszczenia puszek warto narysować plan mebli jeszcze przed tynkowaniem. Gniazdo zasłonięte szafą to zmarnowany punkt, a brak gniazda przy łóżku to przedłużacz biegnący przez pokój. Praktyczna zasada mówi o jednym gnieździe podwójnym co cztery metry bieżące ściany w pokojach, a w kuchni o osobnych punktach nad blatem, do zmywarki, lodówki, okapu i ewentualnego ekspresu do kawy.

Schemat ideowy typowego domu 100 m² obejmuje od dwunastu do osiemnastu obwodów, w tym przynajmniej jeden rezerwowy. Taki zapas oznacza, że dołożenie później sauny, klimatyzacji albo punktu ładowania auta nie wymaga kucia ścian. Instalację planuj z myślą o Warunkach Technicznych 2026, które zaostrzają wymagania dotyczące przygotowania pod fotowoltaikę i magazyn energii.

Kalkulator mocy przyłączeniowej w praktyce

Wniosek o warunki przyłączenia wymaga podania mocy, jaką budynek pobierze jednocześnie. Wzór jest prosty: sumujesz moce znamionowe wszystkich odbiorników, mnożysz przez współczynnik jednoczesności, który dla domu jednorodzinnego wynosi 0,6-0,8, i zaokrąglasz w górę do najbliższej wartości taryfowej. Przykład: piekarnik 3 kW + kuchenka indukcyjna 7 kW + pompa ciepła 9 kW + wallbox 11 kW + oświetlenie i gniazda 4 kW daje 34 kW sumarycznie. Po przeliczeniu współczynnikiem 0,7 wychodzi 24 kW, czyli standard taryfy G11 albo G12as, jeśli stawiasz fotowoltaikę.

Strefy w łazience oraz odbiór instalacji elektrycznej w nowym domu

Łazienka to jedyne pomieszczenie w domu, gdzie norma precyzyjnie wyznacza strefy ochronne. Chodzi o to, by woda, napięcie i ciało człowieka nie spotkały się bez pośrednictwa wielowarstwowej bariery. Zaniedbanie tych zasad kończy się porażeniem o wiele częściej niż w suchym pokoju, ponieważ mokra skóra obniża rezystancję ciała z kilku kiloomów do zaledwie kilkuset omów.

Strefa 0 obejmuje wnętrze wanny i brodzika. Tu wolno instalować wyłącznie urządzenia oznaczone symbolem IPX7 zasilane napięciem SELV do 12 V, na przykład oświetlenie LED zatapiane w posadzce. Strefa 1 sięga do wysokości 2,25 m nad dnem wanny i obejmuje przestrzeń nad nią; tu dopuszcza się oprawy o IPX4 oraz SELV 12 V. Strefa 2 rozciąga się 0,6 m wokół wanny do wysokości 2,25 m; w niej pojawia się miejsce na gniazdo 230 V zasilane przez RCD 30 mA i oprawy IPX4. Strefa 3 to dalsze 2,4 m, w których gniazda i łączniki wracają do standardu, nadal chronione różnicówką.

Checklist odbioru instalacji elektrycznej w nowym domu liczy osiem punktów, z których każdy ma wartość normatywną. Poniższa lista wynika z PN-HD 60364-6 i stanowi minimalny zakres pomiarów po stronie wykonawcy:

• Impedancja pętli zwarcia Zs poniżej 0,4 Ω dla obwodów z B16, by napięcie dotykowe nie przekroczyło 50 V
• Rezystancja izolacji minimum 0,5 MΩ przy napięciu pomiarowym 500 V DC
• Działanie RCD czas wyzwolenia poniżej 30 ms przy 30 mA oraz brak wyzwolenia przy 15 mA
• Ciągłość przewodu ochronnego PE rezystancja poniżej 0,5 Ω od rozdzielni do najdalszego gniazda
• Skuteczność ochrony przeciwporażeniowej w układzie TN-S napięcie dotykowe poniżej 50 V
• Sprawdzenie poprawności połączeń w rozdzielni, oznaczenia obwodów i schematu
• Próba działania wyłącznika głównego oraz ogranicznika przepięć
• Protokół z badania wraz z metryką przyrządów, podpisany przez osobę z uprawnieniami SEP

Pomiarów dokonuje elektryk z uprawnieniami, a ich wynik trafia do dokumentacji powykonawczej. Bez tego protokołu nie podpiszesz umowy na dostawę energii, a w razie pożaru ubezpieczyciel odmówi wypłaty. Warto obecnym przy odbiorze i dopytać o każdą pozycję z listy. Dobry fachowiec tłumaczy, a nie macha ręką.

Co zrobić, gdy wybija korki

Wyzwolenie wyłącznika nadprądowego oznacza najczęściej przeciążenie, rzadziej zwarcie. Zanim wciśniesz dźwignię z powrotem, odłącz kilka urządzeń w obwodzie i poczekaj dwadzieścia sekund. Jeśli po ponownym załączeniu korki trzymają, problemem był chwilowy pik mocy, na przykład rozruch odkurzacza przy jednocześnie włączonym czajniku. Jeśli wyłącznik znowu pada natychmiast, w obwodzie pojawiło się zwarcie i bez pomiaru impedancji pętli się nie obejdzie. W takiej sytuacji wzywasz elektryka, a sam nie wymieniasz bezpiecznika na wyższy to prosta droga do pożaru.

Smart home, fotowoltaika i wallbox instalacja z zapasem na przyszłość

Nowoczesna domowa instalacja elektryczna to nie tylko gniazda i światło, lecz platforma pod inteligentne zarządzanie energią. W domu z fotowoltaiką o mocy 10 kWp inwerter trójfazowy generuje prąd rozłożony równomiernie na wszystkie fazy, a magazyn energii o pojemności 10 kWh przejmuje nadwyżki, zamiast oddawać je do sieci po niskich stawkach. Taki układ wymaga dodatkowego obwodu do magazynu oraz zabezpieczenia po stronie AC inwertera, najczęściej B25 lub C32, w zależności od mocy.

Wallbox do samochodu elektrycznego o mocy 11 kW pobiera 16 A na fazę, a jego sterownik współpracuje z licznikiem dwukierunkowym, by ładować auto nadwyżkami z fotowoltaiki. Instalacja wallboxa wymaga wydzielonego obwodu trójfazowego z przewodem 5x4 mm², wyłącznika nadprądowego C20 oraz RCD typu B, bo samochód może generować składową stałą, której zwykły RCD typu AC nie rozpozna. Ten szczegół wynika z normy IEC 62955 i wynika z fizyki prostowników pokładowych.

W praktyce oznacza to jedno: im więcej staranności włożysz w planowanie, tym tańsze i krótsze będą późniejsze modernizacje. Budowa domowej sieci elektrycznej to inwestycja na trzydzieści lat. Warto ją zaprojektować tak, by poradziła sobie z fotowoltaiką, magazynem energii, wallboxem i systemem inteligentnego domu, które dziś wydają się luksusem, a za dekadę będą standardem.

Zanim zaczniesz szukać wykonawcy, sprawdź swoją obecną rozdzielnię w trzech krokach. Czy posiada odrębne wyłączniki nadprądowe dla każdego obwodu? Czy RCD chroni wszystkie gniazda, a nie tylko część z nich? Czy w rozdzielni zostawiono wolne miejsce na co najmniej dwa dodatkowe moduły? Trzy odpowiedzi „tak" oznaczają instalację w przyzwoitej kondycji. Trzy „nie" to sygnał, by zaplanować remont w najbliższym spokojnym terminie, zanim drobna usterka zmieni się w poważny problem.
