Co to jest domowa sieć elektryczna i jak działa od A do Z

Rozpalony piecyk w łazience, czajnik w kuchni, ładowarka do telefonu przy łóżku, pompa ciepła w kotłowni każde z tych urządzeń ciągnie prąd z jednej, misternie utkanej sieci poprowadzonej w ścianach. Domowa sieć elektryczna to po prostu droga, jaką energia pokonuje od zakładu energetycznego do żarówki nad stołem, ale diabeł tkwi w szczegółach: w przekrojach przewodów, zabezpieczeniach, podziałach na obwody i ochronie przeciwporażeniowej. W ponad ośmiu tysiącach pożarów domowych rocznie w Polsce wadliwa instalacja odpowiada za pierwszą przyczynę, a każdego roku kilkadziesiąt osób ginie od porażenia prądem w gospodarstwach domowych. Poniżej znajdziesz przewodnik po anatomii instalacji, warstwach zabezpieczeń i zasadach, które pozwalają uniknąć dramatów.

• Budowa domowej sieci elektrycznej od przyłącza do rozdzielni
• Zabezpieczenia w domowej sieci elektrycznej, które chronią życie i sprzęt
• Jak zaplanować obwody w domowej sieci elektrycznej pod nowe obciążenia
• Przepisy, normy i odbiory, które warto znać

Budowa domowej sieci elektrycznej od przyłącza do rozdzielni

Energia wchodzi do budynku przyłączem kablem ziemnym (YKY) lub linią napowietrzną (AsXSn). Pierwszy wariant dominuje w nowym budownictwie, bo kabel ukryty w ziemi nie reaguje na wichury, nie obciążają go zwisające gałęzie, a straty napięcia są niższe. Napowietrzna pozostaje tańsza i szybsza w montażu, więc pojawia się przy działkach oddalonych od sieci lub tam, gdzie warunki gruntowe utrudniają kopanie rowu.

Za przyłączem stoi złącze kablowo-pomiarowe, w którym operator sieci dystrybucyjnej montuje licznik. To jedyne miejsce rozdzielające odpowiedzialność: operator odpowiada za dostawę do zacisków licznikowych, właściciel za wszystko dalej. Dlatego już za licznikiem warto zostawić kilka zapasowych metrów przewodu, bo jego wymiana przy ocieplonym domu potrafi kosztować więcej niż cała reszta rozdzielni.

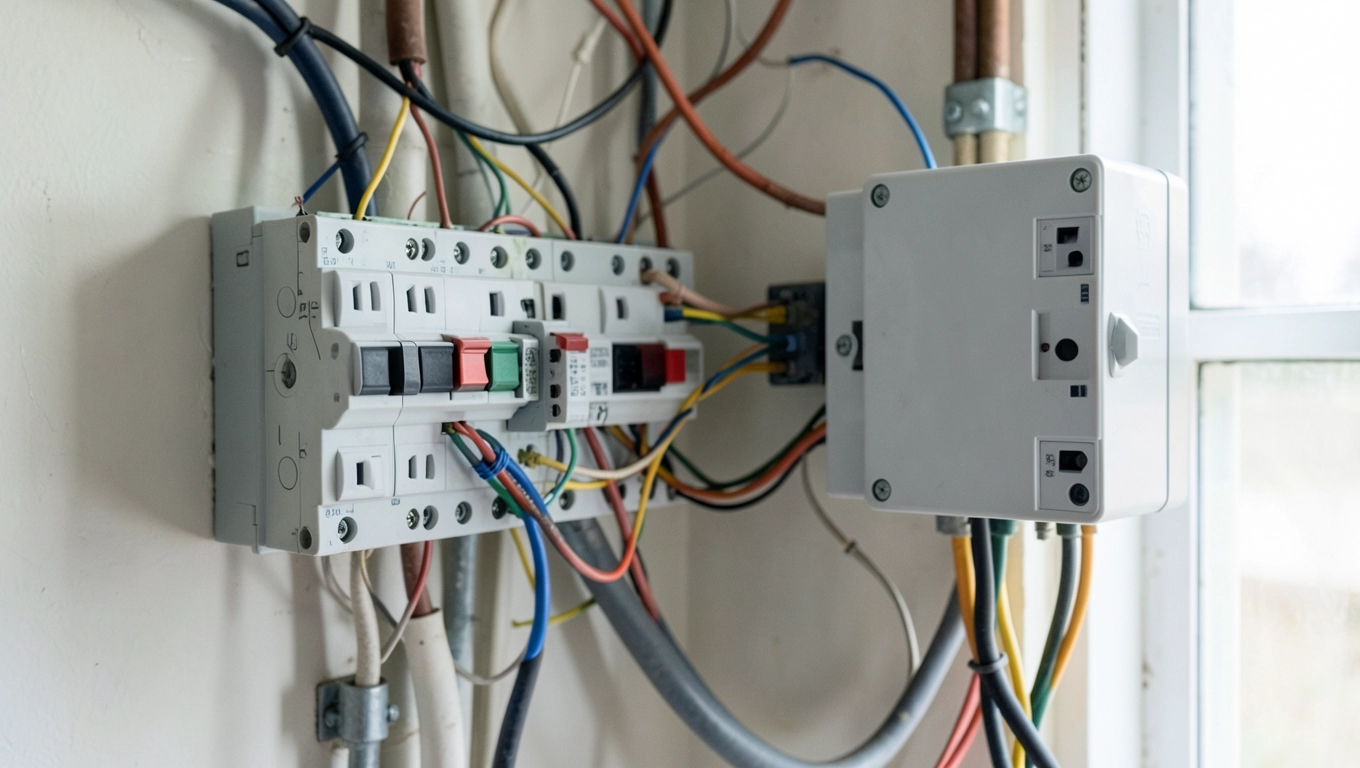

Serce układu stanowi rozdzielnia główna, nazywana potocznie rozdzielnicą. Trafia do niej kabel zasilający (najczęściej YDYp 5×10 mm² w domach jednorodzinnych), a w środku czekają: wyłącznik główny, rozłącznik izolacyjny, wyłączniki nadprądowe (popularne „eski"), wyłączniki różnicowoprądowe (RCD) i ograniczniki przepięć (SPD). Rozdzielnia powinna wisieć przy wejściu do budynku lub w garażu chodzi o szybki dostęp w razie awarii oraz skrócenie trasy najgrubszych przewodów.

Z rozdzielni wychodzą obwody, czyli pary przewodów fazowego i neutralnego (oraz ochronnego PE) prowadzące do gniazdek, włączników i opraw oświetleniowych. Każdy obwód zabezpiecza osobny wyłącznik nadprądowy dobrany do przekroju żył. W praktyce oznacza to prostą regułę: 1,5 mm² 10 A (światło), 2,5 mm² 16 A (gniazda ogólne), 4 mm² 20-25 A (kuchnia, pralka), 6 mm² 32 A (kuchnie indukcyjne, pompy ciepła). Poniższa tabela pokazuje typowe obciążenia i wymagane przekroje.

Standardem w nowych instalacjach jest układ TN-S, w którym przewód ochronny PE biegnie osobno od neutralnego N przez cały dom. Zapewnia to szybkie działanie wyłączników różnicowoprądowych i eliminuje ryzyko przepływu prądu ochronnego przez niepożądane ścieżki. W starszych blokach i domach z lat 70. wciąż funkcjonuje TN-C, a w modernizowanych TN-C-S, w którym PEN rozdziela się na PE i N dopiero w rozdzielni. Każda rozbudowa takiej instalacji powinna zaczynać się od przejścia na TN-S, bo odbiorniki klasy I (kuchenki, pralki, bojlery) potrzebują oddzielnego PE.

Zabezpieczenia w domowej sieci elektrycznej, które chronią życie i sprzęt

Trzy warstwy ochrony nakładają się na siebie, a każda reaguje na inny rodzaj zagrożenia. Bezpiecznik topikowy, a dziś wyłącznik nadprądowy typu S, odłącza obwód przy zwarciu lub przeciążeniu, chroniąc przewody przed przegrzaniem. Działa mechanicznie: bimetaliczna płytka odgina się pod wpływem ciepła, a cewka elektromagnetyczna błyskawicznie odciąga styk przy prądzie rzędu kilkuset amperów. To pierwsza linia obrony, ale wyłącznik nadprądowy nie wyczuwa prądu płynącego przez ciało człowieka do ziemi, gdy dotykamy uszkodzonego urządzenia stojąc w mokrej podłodze.

Tę rolę przejmuje wyłącznik różnicowoprądowy (RCD), nazywany też różnicówką. Mierzy prąd wpływający i wypływający z obwodu; jeśli różnica przekroczy 30 mA (w łazienkach i obwodach zewnętrznych 10 mA), odcina zasilanie w ciągu 30 milisekund, zanim prąd upośledzi pracę serca. Urządzenie różnicowoprądowe nie zastępuje S-ki, lecz ją uzupełnia, dlatego typowy rozdział obwodów wygląda tak: S-B16 A + RCD 30 mA dla gniazd ogólnych, S-B10 A + RCD 30 mA dla oświetlenia, S-B20 A + RCD 30 mA dla kuchni.

Trzecią warstwę stanowi ogranicznik przepięć (SPD typu 1 i 2), montowany w rozdzielni głównej. Reaguje na krótkotrwałe skoki napięcia wywołane wyładowaniami atmosferycznymi lub operacjami łączeniowymi w sieci. SPD typu 1 odprowadza energię bezpośrednio do uziomu, typu 2 obniża napięcie resztkowe do poziomu bezpiecznego dla elektroniki. W praktyce dom jednorodzinny z instalacją odgromową powinien mieć SPD typu 1+2, bez instalacji odgromowej wystarczy typ 2, ale z uziemieniem fundamentowym.

Raz w miesiącu warto wcisnąć przycisk TEST na różnicówce, bo element pomiarowy starzeje się i traci czułość. Jeśli wyłącznik nie zareaguje, urządzenie należy wymienić różnicówka kosztuje 80-160 zł, a jej awaria oznacza brak ochrony przeciwporażeniowej dla całego obwodu. Równie proste jest sprawdzenie, czy S-ka nie jest „przyklepana" w pozycji załączonej monety: mechanizm musi swobodnie się przeskakiwać, a każde opóźnienie przy wyłączaniu oznacza zużycie styków i koniec życia zabezpieczenia.

Projekt instalacji powinien uwzględniać selektywność zabezpieczeń, czyli ich hierarchiczne działanie. RCD główny o prądzie 300 mA chroni całą instalację przed pożarem, a RCD 30 mA podpięty w obwodzie łazienki chroni człowieka i to ten o mniejszym prądzie musi zadziałać pierwszy. Selektywność uzyskuje się, dobierając wyłączniki o różnych charakterystykach czasowo-prądowych oraz stosując odpowiednie odstępy wartości prądu znamionowego między kolejnymi stopniami.

Jak zaplanować obwody w domowej sieci elektrycznej pod nowe obciążenia

Planowanie obwodów zaczyna się od inwentarza urządzeń, nie od metrażu. Pralka w łazience, zmywarka w kuchni, piekarnik i płyta indukcyjna, suszarka bębnowa, klimatyzacja, pompa ciepła, ładowarka samochodu każde z nich potrzebuje własnego obwodu, bo ich łączne obciążenie przekracza możliwości pojedynczej S-ki B16 A. Ogólna zasada mówi: nie więcej niż 8-10 gniazd na obwód 16 A, nie więcej niż 20 opraw oświetleniowych na obwód 10 A, a każdy odbiornik powyżej 2 kW (czajnik, piekarnik, grzejnik) na osobnym przewodzie zakończonym gniazdem lub puszką przyłączeniową.

Nowe wyzwania przynoszą pompy ciepła, klimatyzacja i fotowoltaika. Dom 150 m² z pompą ciepła 9 kW, klimatyzacją 3,5 kW i ładowarką samochodu 11 kW potrzebuje mocy przyłączeniowej rzędu 17-22 kW, co oznacza przyłącze trójfazowe. Przy jednofazowym 230 V trzeba albo ograniczyć liczbę jednocześnie pracujących urządzeń, albo wnioskować do operatora o zwiększenie mocy wniosek składa się w Biurze Obsługi Klienta, a operator ma 30 dni na odpowiedź.

Warto policzyć zapotrzebowanie na moc, zanim wybierze się taryfę. Sumę mocy znamionowych odbiorników mnoży się przez współczynnik jednoczesności: dla kuchni i łazienek 0,6-0,8, dla gniazd ogólnych 0,4, dla oświetlenia 0,6. Przykładowo dom z 12 kW sumarycznej mocy zainstalowanej potrzebuje realnie 7-8 kW, a po doliczeniu pompy ciepła i ładowarki wartość rośnie do 14-16 kW. Przyłącze 3×25 A (17,25 kW) zwykle wystarcza, a jego zwiększenie do 3×32 A (22 kW) kosztuje od 2 500 do 6 000 zł w zależności od operatora i zakresu prac.

Planując trasy przewodów, warto poprowadzić osobne kanały pod przyszłe obciążenia: pustą rurę peszel do garażu na ładowarkę, kabel sterowniczy do rozdzielni na zewnątrz pod fotowoltaikę, dodatkowy przewód 3×2,5 mm² z rozdzielni do każdego pomieszczenia, w którym może stanąć klimatyzator. Peszel ukryty w ścianie kosztuje kilkanaście złotych, a kucie ścian po tynkowaniu kilka tysięcy. Tabela poniżej pokazuje orientacyjne koszty elementów instalacji w domu 150 m², które pozwalają zaplanować budżet przed rozmową z elektrykiem.

Przy doborze przewodów kluczowa jest miedź. Aluminium ma niższą cenę, ale utlenia się pod wpływem wilgoci, rozszerza się znacznie bardziej niż miedź przy obciążeniu, a jego połączenia z zaciskami gniazd są zawodne po kilku latach. Norma PN-HD 60364 dopuszcza aluminium tylko w przewodach o przekroju minimum 16 mm², a więc praktycznie wyłącznie w pionach zasilających. W obwodach wewnętrznych warto trzymać się miedzi.

Przed odbiorem domu warto przejść z wykonawcą krótki spacer po rozdzielni i pomieszczeniach. Sprawdzenie poprawności oznaczeń obwodów, obecności schematu w drzwiczkach rozdzielni, działania wyłączników TEST na różnicówkach oraz rzeczywistych przekrojów przewodów (wyciągnięcie fragmentu z puszki) zajmuje pół godziny, a wykrywa 90% późniejszych reklamacji. W domu 150 m² kompletna instalacja elektryczna z projektem, materiałami i robocizną kosztuje orientacyjnie 35 000-55 000 zł (2024/2025), zależnie od regionu, liczby punktów i rodzaju osprzętu.

Przepisy, normy i odbiory, które warto znać

Projekt instalacji musi spełniać normę PN-HD 60364 (niskonapięciowe instalacje elektryczne) oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Od 2021 r. obowiązuje zaostrzona wersja WT 2021, a od 2022 r. domy o zapotrzebowaniu na energię końcową powyżej 70 kWh/(m²·rok) muszą mieć dodatkowe zabezpieczenia przeciwprzepięciowe i przygotowanie pod fotowoltaikę. Pominięcie SPD w projekcie oznacza brak odbioru budowlanego, a co za tym idzie brak odbioru technicznego przyłącza przez operatora.

Inspektorzy nadzoru inwestorskiego sprawdzają ciągłość przewodów ochronnych, rezystancję izolacji (minimum 0,5 MΩ dla 230 V), skuteczność ochrony przeciwporażeniowej (napięcie dotykowe poniżej 50 V przy znamionowym prądzie różnicowym) oraz działanie wyłączników nadprądowych. Protokół z pomiarów elektrycznych dołącza się do dokumentacji odbiorczej i przechowuje przez cały okres użytkowania budynku, bo bez niego ubezpieczyciel może odmówić wypłaty po pożarze instalacji.

Smart home, fotowoltaika i magazyn energii zmieniają obraz domowej sieci elektrycznej z konsumenta w prosumenta. Inwerter PV wymaga rozdzielnicy z wydzielonym miejscem na zabezpieczenia AC i DC, a magazyn energii najczęściej komunikuje się z licznikiem dwukierunkowym, co wymaga zgłoszenia mikroinstalacji do operatora w ciągu 30 dni od uruchomienia. Projektanci coraz częściej rezerwują w rozdzielni dodatkowe 6-8 modułów pod przyszłe liczniki energii, przekaźniki priorytetowe czy sterowniki ładowarki samochodu oszczędność przy budowie domu jest niewielka, a elastyczność na lata pozostaje bezcenna.

Jeśli właśnie stoisz przed wyborem projektu albo rozbudową instalacji, zacznij od spisu urządzeń, które planujesz mieć za pięć i dziesięć lat pompa ciepła, rekuperator, ładowarka, magazyn energii, sauna. Ten prosty arkusz w Excelu, przesłany elektrykowi przed wyceną, zaoszczędzi kilku wizyt w urzędzie i kilku tysięcy złotych na kucie ścian po tynkowaniu. Dobrze zaprojektowana domowa sieć elektryczna powinna wytrzymać 30 lat bez poważniejszych modyfikacji, a jedyne, co w niej regularnie wymieniasz, to żarówki i bezpieczniki.
