Bezpieczna domowa sieć elektryczna – co musisz wiedzieć, zanim coś podłączysz

Rozgrzane gniazdko, wybity korek, delikatny zapach spalenizny przy lodówce każdy z tych sygnałów to szept instalacji, która woła o uwagę. W Polsce rocznie dochodzi do około dwóch tysięcy porażeń prądem w gospodarstwach domowych, a znaczna część z nich wynika z przeciążenia obwodów, wilgoci albo po prostu z braku świadomości użytkownika. Nowe warunki techniczne, obowiązujące od 2022 roku (Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki), zaostrzyły wymagania dotyczące ochrony przeciwporażeniowej, ale sama instalacja zaczyna być naprawdę bezpieczna dopiero wtedy, gdy domownik rozumie, jak płynie w niej prąd i które zabezpieczenie przed czym go chroni.

• Budowa domowej sieci elektrycznej od przyłącza do gniazdka
• Zabezpieczenia w rozdzielni bezpieczniki, różnicówka i ograniczniki przepięć
• Bezpieczne użytkowanie instalacji elektrycznej na co dzień lista praktycznych zasad
• Stara instalacja elektryczna w mieszkaniu z PRL-u co sprawdzić i kiedy wymienić
• Nowa instalacja przy budowie lub remoncie procedura i kluczowe decyzje
• Smart home, fotowoltaika i magazyn energii co zmienia się w rozdzielni
• Checklista: co sprawdzić przy zakupie mieszkania lub domu

Budowa domowej sieci elektrycznej od przyłącza do gniazdka

Prąd dociera do domu kablem z sieci zakładu energetycznego najczęściej pod ziemią (przyłącze kablowe) lub rzadziej, w starszych zabudowach, napowietrznie. Na granicy działki lub przy elewacji znajduje się złącze kablowe, dalej licznik energii, a za nim rozdzielnia główna serce całej instalacji. To właśnie w rozdzielni mieszkają bezpieczniki, wyłączniki różnicowoprądowe i ograniczniki przepięć, a od niej odchodzą poszczególne obwody: oświetleniowy, gniazdowy i siłowy.

W typowym mieszkaniu napięcie wynosi 230 V (obwód jednofazowy), natomiast urządzenia dużej mocy kuchenka elektryczna, piekarnik, bojler zasilane są z obwodu trójfazowego 400 V. System ochronny stosowany w Polsce to TN-S, w którym przewód ochronny PE (żółto-zielony) i neutralny N (niebieski) biegną osobno od transformatora aż do gniazdka. Przewód fazowy L występuje w kolorze brązowym, czarnym lub szarym, co pozwala elektrykowi szybko rozpoznać potencjał przy przeglądzie.

Kluczowe znaczenie ma przekrój przewodu, bo to on decyduje, jakie obciążenie obwód jest w stanie bezpiecznie przenieść. Zbyt cienki kabel przy dużym poborze mocy grzeje się, topi izolację i może zaprószyć pożar właśnie dlatego dobór przekroju reguluje norma PN-HD 60364.

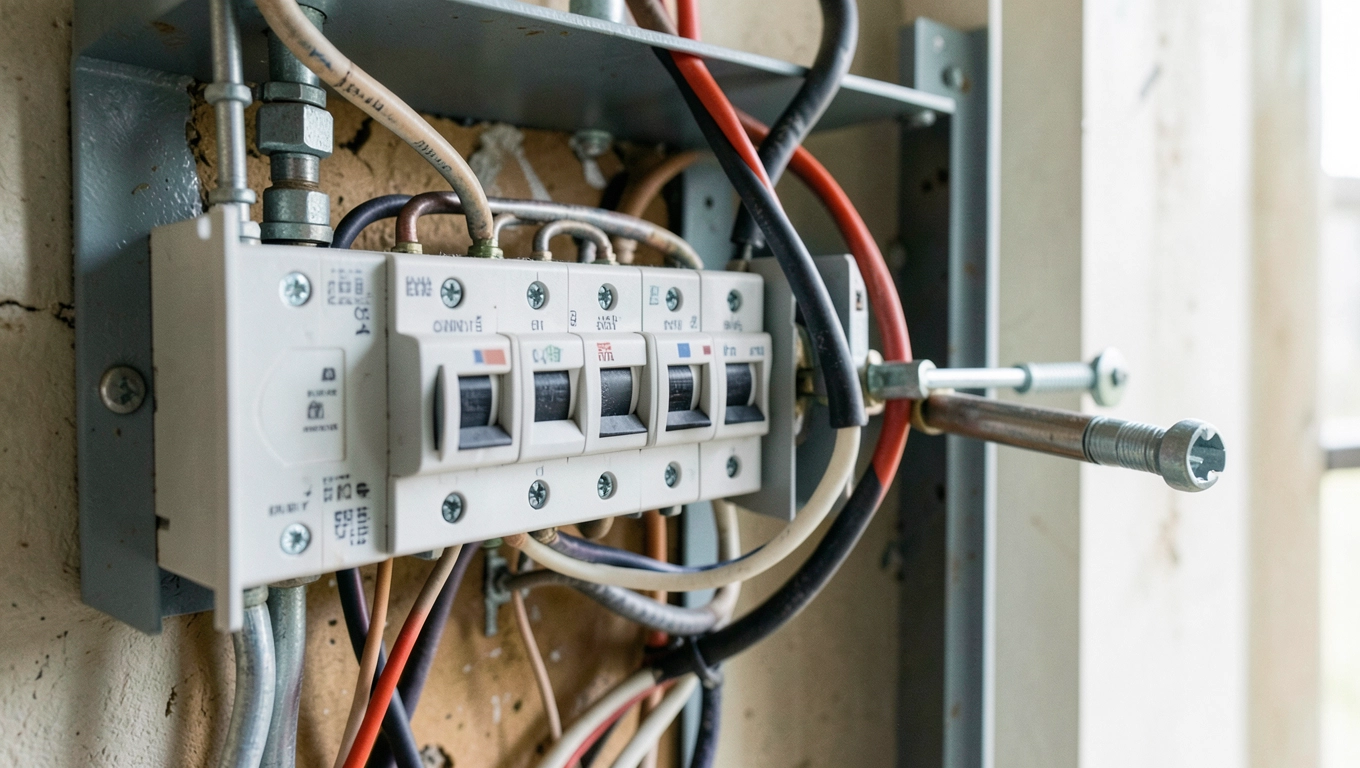

Zabezpieczenia w rozdzielni bezpieczniki, różnicówka i ograniczniki przepięć

Rozdzielnia elektryczna to nie szafka z korkami, lecz precyzyjny system ochrony, w którym każdy element odpowiada za konkretne zagrożenie. Wyłącznik nadprądowy (popularnie zwany „esbką" lub „cebulakiem") chroni przewody przed skutkami przeciążenia i zwarcia jego charakterystyka B, C lub D oznacza, jak szybko zadziała przy skokach natężenia. Typ B sprawdza się w obwodach oświetleniowych i gniazdowych, C obsługuje silniki i urządzenia z większymi prądami rozruchowymi, a D rezerwuje się dla instalacji przemysłowych.

Różnicowoprądowy wyłącznik (RCD, w żargonie „różnicówka") to urządzenie ratujące życie. Porównuje prąd wpływający i wypływający z obwodu jeśli różnica wynosi 30 mA lub więcej, co oznacza, że część prądu „ucieka" przez ciało człowieka do ziemi, odcina zasilanie w ciągu 30 milisekund. W łazienkach i strefach mokrych stosuje się RCD o czułości 10 mA, w pozostałych pomieszczeniach wystarcza 30 mA.

Ograniczniki przepięć (SPD typu 1 i 2) chronią elektronikę przed skokami napięcia wywołanymi wyładowaniami atmosferycznymi lub operacjami w sieci energetycznej. Typ 1 montuje się na wejściu budynku, typ 2 w rozdzielni razem tworzą barierę, która pochłania energię impulsu, zanim dotrze on do telewizora czy komputera. W czasie burzy to właśnie ten element decyduje, czy router przeżyje uderzenie pioruna w okoliczną linię.

Testuj różnicówkę raz w miesiącu, naciskając przycisk „T" na obudowie. Wyłącznik powinien natychmiast odciąć zasilanie. Jeśli tak się nie stanie, urządzenie nie chroni domowników i wymaga natychmiastowej wymiany.

Bezpieczne użytkowanie instalacji elektrycznej na co dzień lista praktycznych zasad

Bezpieczeństwo elektryczne w domu zaczyna się od nawyków, nie od sprzętu. Większość wypadków wynika z drobnych zaniedbań: przedłużacza przerzuconego przez próg, listwy zasilającej wciśniętej za regał, mokrych rąk przy wtyczce suszarki. Świadomy użytkownik traktuje prąd z szacunkiem, bo wie, że 50 mA prądu przemiennego przepływającego przez serce wystarczy, by je zatrzymać.

Lista podstawowych zasad:

• Nigdy nie dotykaj urządzeń elektrycznych mokrymi rękami ani nie stój w wodzie podczas obsługi sprzętu podłączonego do sieci.
• Nie łącz wielu przedłużaczy szeregowo „złodziejka" w „złodziejce" to w praktyce brak ochrony i ryzyko przegrzania.
• Nie obciążaj jednego obwodu powyżej 3500 W (przy 16 A i 230 V) czajnik 2000 W, mikrofalówka 1200 W i toster 900 W w tym samym czasie to już przeciążenie.
• Wymieniaj uszkodzone kable i wtyczki izolacja popękana, wtyk poluzowany, ślady przypalenia to sygnał do natychmiastowej wymiany.
• Chowaj gniazdka przed dziećmi zaślepki lub gniazda z klapką blokują dostęp do otworów, w których napięcie czeka na palce.
• Odłączaj wrażliwy sprzęt (komputer, router, telewizor) na czas burzy lub stosuj listwy z ochroną przeciwprzepięciową.
• Używaj narzędzi z izolacją 1000 V przy drobnych naprawach, a przed każdą pracą wyłącz zasilanie w rozdzielni i sprawdź brak napięcia próbnikiem.
• Nie zatykać gniazdek meblami, nie suszyć ubrań na grzejnikach elektrycznych, nie blokować dostępu do rozdzielni.

Prace pod napięciem wymagają uprawnień SEP (Stowarzyszenie Elektryków Polskich) oraz specjalistycznego sprzętu. Samodzielna wymiana gniazda przy włączonym bezpieczniku to jedna z najczęstszych przyczyn poważnych porażeń wśród majsterkowiczów.

Stara instalacja elektryczna w mieszkaniu z PRL-u co sprawdzić i kiedy wymienić

Mieszkanie kupione na rynku wtórnym często kryje instalację liczącą sobie czterdzieści, pięćdziesiąt lat. Aluminiowe przewody o przekroju 2,5 mm², brak oddzielnego PE (stosowany układ TN-C), ceramiczne korki topikowe zamiast wyłączników nadprądowych to typowy obraz bloków z lat siedemdziesiątych. Taka sieć była projektowana na kilka żarówek i lodówkę, a nie na czterdzieści urządzeń RTV/AGD pracujących jednocześnie.

Pierwszym krokiem po zakupie takiego mieszkania powinna być kontrola stanu izolacji. Elektryk wykonuje pomiar impedancji pętli zwarcia, rezystancji izolacji oraz skuteczności ochrony przeciwporażeniowej. Wyniki poniżej normy PN-HD 60364 oznaczają konieczność wymiany i nie chodzi tu o kosmetykę, lecz o realne ryzyko pożaru przy każdym włączeniu odkurzacza.

Wymiana instalacji w kawalerce to koszt 8 000-14 000 zł, w mieszkaniu trzypokojowym 15 000-25 000 zł, a w domu jednorodzinnym 25 000-50 000 zł. Kwota obejmuje kucie bruzd, ułożenie nowych przewodów, montaż rozdzielni z RCD i SPD, gniazdek oraz odbiór pomiarowy. Modernizacja samej rozdzielni (wymiana korków na wyłączniki nadprądowe, dodanie różnicówki i ogranicznika przepięć) to wydatek 1 500-4 000 zł, a regularny przegląd instalacji z pomiarami 200-500 zł.

Przegląd instalacji elektrycznej w domu jednorodzinnym zaleca się co pięć lat, w budynkach użyteczności publicznej co rok, a w mieszkaniu wynajmowanym przy każdej zmianie najemcy. Wezwanie elektryka jest konieczne, gdy pojawia się iskrzenie, ciepłe gniazdka, regularnie wybijające korki lub zapach spalenizny te objawy sygnalizują, że izolacja już nie wytrzymuje.

Nowa instalacja przy budowie lub remoncie procedura i kluczowe decyzje

Budowa domu to moment, w którym układ elektryki projektuje się od zera, a każdy błąd będzie kosztował kuciwo ścian za kilka lat. Procedura zaczyna się od wniosku o warunki przyłączenia do zakładu energetycznego, następnie umowy, projektu wykonanego przez uprawnionego projektanta i wreszcie odbioru przez inspektora. W projekcie ustala się moc przyłączeniową (zwykle 10-15 kW dla domu jednorodzinnego), liczbę obwodów i ich rozmieszczenie.

Przyłącze kablowe (podziemne) jest droższe od napowietrznego, ale estetyczniejsze i mniej narażone na uszkodzenia mechaniczne oraz wyładowania atmosferyczne. Kabel YKY prowadzony w ziemi na głębokości 70-80 cm, w rurze osłonowej, zyskuje na trwałości i wartości nieruchomości. Przyłącze napowietrzne sprawdza się na działkach z dala od zabudowy oraz tam, gdzie koszt wykopu byłby nieproporcjonalny do budżetu.

Liczba obwodów to kompromis między wygodą a kosztem. Norma zaleca maksymalnie 10 gniazd lub 20 opraw oświetleniowych na jeden obwód, ale w praktyce warto wydzielać osobne obwody dla kuchni, łazienki, pralki, zmywarki, bojlera, piekarnika i gniazd siłowych. Każdy obwód z osobnym zabezpieczeniem oznacza, że awaria lodówki nie pozbawia prądu całego piętra.

Smart home, fotowoltaika i magazyn energii co zmienia się w rozdzielni

Nowoczesna domowa sieć elektryczna coraz częściej integruje się z instalacją fotowoltaiczną, magazynem energii i systemem inteligentnego zarządzania. Smart gniazda z pomiarem zużycia pozwalają zdalnie odciąć zasilanie urządzenia, które zapomniało się wyłączyć, a różnicówka z monitoringiem prądu wysyła powiadomienie na telefon w razie wykrycia upływu. To nie gadżet, lecz realna ochrona, gdy w domu zostają dzieci lub osoby starsze.

Fotowoltaika zmienia obraz rozdzielni pojawia się w niej inwerter, zabezpieczenie AC/DC, rozłącznik izolacyjny i często dwukierunkowy licznik. Magazyn energii (bateria litowo-żelazowo-fosforanowa LiFePO₄) buforuje nadprodukcję i oddaje ją wieczorem, zmniejszając zależność od sieci. Całość wymaga projektu uwzględniającego normę PN-EN 50549 oraz warunki techniczne przyłączenia wydane przez operatora.

Przy planowaniu takiej rozdzielni rezerwuje się miejsce na dodatkowe moduły, montuje szynę DIN o długości pozwalającej na rozbudowę oraz przewiduje osobny obwód dla ładowarki samochodu elektrycznego (wallbox 7,4 kW jednofazowo lub 11 kW trójfazowo). Instalacja „przygotowana na przyszłość" kosztuje niewiele więcej dziś, a oszczędza tysiące złotych za kilka lat.

Checklista: co sprawdzić przy zakupie mieszkania lub domu

• Jaki jest wiek instalacji i z jakiego materiału wykonano przewody (Cu / Al)?
• Czy rozdzielnia zawiera wyłączniki nadprądowe, RCD i ograniczniki przepięć?
• Ile jest obwodów i czy wydzielono osobne dla kuchni oraz łazienki?
• Czy dostępna jest dokumentacja powykonawcza i protokoły pomiarów?
• Czy instalacja ma przegląd wykonany w ciągu ostatnich pięciu lat?
• Czy moc przyłączeniowa odpowiada planowanemu zużyciu (pompy ciepła, klimatyzacja, EV)?

Bezpieczna domowa sieć elektryczna to nie jednorazowy wydatek, lecz proces od świadomego projektu, przez regularne przeglądy, po codzienne nawyki. Każdy element, od różnicówki chroniącej życie po ogranicznik przepięć ratujący sprzęt, odgrywa swoją rolę tylko wtedy, gdy działa poprawnie i jest okresowo testowany. Świadomy użytkownik, który rozumie, dlaczego przewód 2,5 mm² obsługuje 25 A i dlaczego RCD 30 mA odcina prąd w trzydzieści milisekund, zyskuje coś więcej niż spokój zyskuje realną kontrolę nad bezpieczeństwem własnego domu.
