Z czego składa się domowa instalacja elektryczna i jak ją czytać

Instalacja elektryczna w domu to sieć naczyń krwionośnych, która zaczyna się na słupie energetycznym, a kończy w gniazdku obok łóżka. Jej budowa pozornie wygląda prosto: kable, puszki, bezpieczniki. W praktyce każdy element ma ściśle określoną rolę, a jego zaniedbanie potrafi kosztować życie albo domowy budżet. Po przeczytaniu tego tekstu rozpoznasz każdy fragment układanki, zweryfikujesz pracę ekipy i świadomie zaplanujesz modernizację.

• Przyłącze i złącze, czyli granica między siecią a Twoim domem
• Rozdzielnica główna i zabezpieczenia, które chronią dom
• Obwody odbiorcze i przewody, czyli ile linii potrzebuje mieszkanie
• Instalacja uziemiająca i ochrona przeciwporażeniowa
• Najczęstsze błędy inwestorów, które kosztują najwięcej

Przyłącze i złącze, czyli granica między siecią a Twoim domem

Przyłącze to pierwszy odcinek kabla, który wychodzi z sieci dystrybucyjnej i dociera do granicy posesji. Jego zadanie sprowadza się do dostarczenia odpowiedniej mocy w warunkach bezpieczeństwa, niezależnie od pogody. Operator decyduje o typie, właściciel nieruchomości ponosi koszt wykonania.

Kluczowy parametr to moc przyłączeniowa, czyli wartość, którą operator wpisuje do umowy. Dla domu jednorodzinnego wynosi najczęściej 12-15 kW. Warto ją sprawdzić jeszcze przed zakupem działki, bo podwyższenie mocy po fakcie to procedura trwająca od 4 do 12 tygodni i kosztująca od 1500 do 4000 zł.

Układ sieci ma charakter magistralny: kabel wchodzi do budynku, przechodzi przez złącze, a potem trafia do rozdzielnicy głównej. Każde kolejne ogniwo dziedziczy parametry poprzedniego. Słaby przekrój przyłącza oznacza spadki napięcia w najdalszym gniazdku, szczególnie zimą, gdy rośnie pobór energii.

Złącze kablowe stanowi własność zakładu energetycznego. Samodzielne otwarcie, modyfikacja czy zerwanie plomby grozi karą administracyjną i utratą gwarancji na przyłącze.

Złącze montuje się na elewacji lub w słupku ogrodzeniowym, minimum 30 cm nad poziomem terenu, w miejscu łatwo dostępnym dla pracowników operatora. Zamykane na klucz, plombowane. To fizyczna granica odpowiedzialności: dalej zaczyna się instalacja wewnętrzna, za którą odpowiada właściciel.

Rozdzielnica główna i zabezpieczenia, które chronią dom

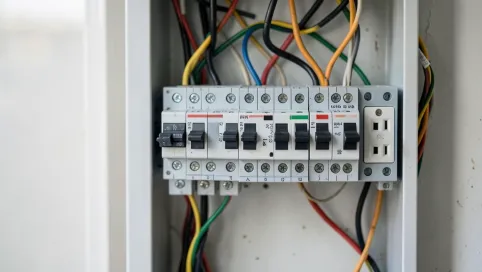

Rozdzielnica główna, potocznie tablica bezpieczników, to centrum nerwowe każdej domowej instalacji elektrycznej. Tutaj energia z przyłącza rozpada się na poszczególne obwody i przechodzi przez system zabezpieczeń. Jedno spojrzenie na wnętrze rozdzielnicy powie doświadczonemu elektrykowi więcej niż niejeden raport z budowy.

W jej wnętrzu znajdują się cztery kluczowe elementy:

• wyłącznik główny rozłącza całą instalację, najczęściej o prądzie znamionowym (prąd, przy którym urządzenie może pracować ciągle bez uszkodzenia) 40-63 A,
• rozłącznik izolacyjny pozwala bezpiecznie odciąć zasilanie w trakcie prac,
• wyłączniki nadprądowe (eska) chronią przewody przed przeciążeniem i zwarciem,
• wyłączniki różnicowoprądowe (RCD, residual current device) reagują na prąd upływający, chroniąc ludzi przed porażeniem.

Dobór charakterystyki B lub C wynika z przewidywanego prądu rozruchowego (prąd płynący przez krótką chwilę przy włączaniu urządzenia, znacznie wyższy od pracy ciągłej). Silniki w pralkach, zmywarkach czy pompach pobierają przy starcie 3-5× więcej prądu niż podczas normalnej pracy. Charakterystyka B reaguje przy 3-5× prądu znamionowego, C przy 5-10×. Dobranie zbyt czułego zabezpieczenia B do obwodu z silnikiem poskutkuje natychmiastowym wybijaniem.

RCD działa na innej zasadzie: porównuje prąd płynący w przewodzie fazowym z prądem w przewodzie neutralnym (N). Gdy różnica przekroczy 30 mA (wartość progowa, przy której prąd przepływający przez ciało człowieka może wywołać migotanie komór serca), wyłącznik rozłącza obwód w czasie poniżej 30 ms. To właśnie ta szybkość decyduje o życiu w łazience, gdzie mokra skóra obniża rezystancję ciała do około 1000 Ω.

Norma PN-HD 60364 (polska implementacja międzynarodowej normy IEC 60364 dotyczącej instalacji elektrycznych niskiego napięcia) wymaga stosowania RCD 30 mA dla wszystkich obwodów w pomieszczeniach mokrych, a także dla gniazd ogólnych o napięciu do 32 A. Rozdzielnica powinna być montowana w łatwo dostępnym miejscu, na wysokości 1,1-1,8 m od podłogi, z dala od źródeł ciepła i wilgoci.

Obwody odbiorcze i przewody, czyli ile linii potrzebuje mieszkanie

Obwód odbiorczy to najmniejsza logiczna jednostka instalacji, czyli fragment sieci zasilający jedną grupę odbiorników. Każdy obwód ma własne zabezpieczenie nadprądowe i własny przewód. Podział na obwody wynika z trzech przesłanek: bezpieczeństwa, selektywności zabezpieczeń (zdolność systemu do odcięcia tylko uszkodzonego obwodu, bez wyłączania pozostałych) i wygody użytkowania.

Dla mieszkania o powierzchni 60 m² minimalna, rozsądna lista obwodów wygląda tak:

• 1× oświetlenie (z podziałem na 2-3 obwody w większym metrażu),
• 2-3× gniazda ogólne (po 6-8 punktów każdy),
• 1× pralka,
• 1× zmywarka,
• 1× piekarnik,
• 1× kuchenka elektryczna (osobny obwód 3-fazowy 400 V),
• 1× łazienka (gniazda + oświetlenie, z RCD 30 mA),
• 1× bojler lub podgrzewacz przepływowy,
• 1× klimatyzacja (jeśli występuje).

Próba oszczędności przez łączenie piekarnika z gniazdami kuchennymi kończy się zwykle wybijaniem korków w trakcie pieczenia. Piekarnik pobiera 2,5-3,5 kW, czajnik 2 kW, zmywarka 2 kW. Trzy odbiorniki w jednym obwodzie 16 A oznaczają prąd bliski 32 A, czyli dwukrotne przeciążenie.

Wewnętrzna linia zasilająca (WLZ) łączy rozdzielnicę główną z rozdzielnicami piętrowymi lub bezpośrednio z obwodami w domach jednorodzinnych. Prowadzi się ją po korytarzach, klatkach schodowych, w korytkach lub pod tynkiem. Norma zabrania prowadzenia WLZ przez pomieszczenia niedostępne, takie jak zamknięte sypialnie czy łazienki. W budynkach o kubaturze (objętości wszystkich pomieszczeń w budynku) powyżej 1000 m³ obowiązuje wyłącznik przeciwpożarowy odcinający zasilanie w sytuacji alarmowej.

Przewody stanowią fizyczny szkielet całej instalacji. Najpopularniejszy kabel miedziany YDYp (płaszczowy, okrągły, z żyłami miedzianymi w izolacji PVC) trafia do większości domów. Dobór przekroju zależy od dwóch czynników: dopuszczalnego prądu długotrwałego (ile amper kabel może przenosić bez przegrzania) i spadku napięcia (jaka część napięcia „gubi się" na długości kabla).

Spadek napięcia na końcu obwodu nie powinien przekraczać 3% wartości znamionowej, czyli 6,9 V dla 230 V. Przekroczenie tej wartości powoduje, że silniki w pralkach i lodówkach pracują w podwyższonej temperaturze, a żarówki LED migają przy włączaniu kolejnego odbiornika. Orientacyjnie: obwód o długości 20 m z odbiornikiem 3,5 kW wymaga przekroju minimum 2,5 mm², a przy 30 m lepiej zastosować 4 mm².

Instalacja uziemiająca i ochrona przeciwporażeniowa

Uziemienie to układ, który w sytuacji awaryjnej odprowadza prąd zwarcia do ziemi, zanim dotknie człowieka. Składa się z trzech elementów: uziomu (metalowy element w gruncie, np. pręt lub bednarka, utrzymujący potencjał elektryczny bliski potencjałowi ziemi), szyny wyrównawczej (metalowa listwa zbierająca przewody ochronne) i połączeń wyrównawczych (przewody wyrównujące potencjał między dostępnymi częściami przewodzącymi).

Polskie instalacje pracują najczęściej w układzie TN-C-S, czyli takim, w którym operator dostarcza przewód PEN (połączony przewód ochronny PE i neutralny N) do złącza, a od rozdzielnicy w głąb domu idą już oddzielne przewody: fazowy L, neutralny N i ochronny PE. W starszych domach spotyka się jeszcze TN-C, gdzie przewód ochronny i neutralny są połączone w jeden PEN. Układ TT, z własnym uziomem na posesji, stosuje się tam, gdzie operator nie zapewnia przewodu ochronnego.

Po zakończeniu montażu elektryk musi wykonać pomiary odbiorcze zapisane w protokole. Trzy kluczowe wartości decydują o dopuszczeniu instalacji do użytku:

• impedancja pętli zwarcia (maksymalnie 0,5-1,0 Ω, zależnie od charakterystyki zabezpieczenia) niska wartość gwarantuje, że prąd zwarciowy (prąd płynący w momencie bezpośredniego połączenia fazy z przewodem ochronnym) szybko uruchomi wyłącznik,
• rezystancja izolacji (minimum 0,5 MΩ) wysoka wartość świadczy o braku przebić w kablu,
• działanie RCD (czas wyzwolenia poniżej 30 ms przy 30 mA) test przyciskiem i miernikiem potwierdza gotowość ochrony.

Przy odbiorze instalacji poproś elektryka o protokół pomiarowy z pieczątką i numerem uprawnień. Brak tego dokumentu oznacza, że instalacja formalnie nie przeszła odbioru, a ubezpieczyciel może odmówić wypłaty po pożarze.

Najczęstsze błędy inwestorów, które kosztują najwięcej

Pięć powtarzających się grzechów pojawia się w co trzeciej realizacji. Każdy z nich da się uniknąć, pod warunkiem że wiesz, czego szukać.

Brak projektu przed tynkowaniem. Ekipa „robi z głową" i prowadzi kable po ścianach, które za miesiąc zakryje tynk. Efekt: po dwóch latach chcesz powiesić telewizor, a wiertarka trafia w przewód pod napięciem. Projekt instalacji sporządzony przed rozpoczęciem prac pozwala precyzyjnie wyznaczyć trasy i uniknąć kolizji z innymi instalacjami (wod-kan, wentylacja).

Za mało obwodów. Cztery obwody na cały dom brzmią tanio, ale w praktyce oznaczają ciągłe wybijanie korków i konieczność stosowania przedłużaczy. Koszt dodatkowego obwodu to około 250-400 zł w materiale. Koszt przebudowy w już wykończonym domu to wielokrotność tej kwoty.

Pomijanie RCD w rozdzielnicy. Niektórzy wykonawcy tłumaczą, że „wystarczą korki". To nieprawda. Wyłącznik nadprądowy chroni przewody, nie ludzi. RCD jest jedynym elementem, który reaguje na prąd płynący przez ciało człowieka. Jego brak w łazience to rosyjska ruletka z mokrą ręką.

Brak uziemienia przy remontach. Wymiana instalacji w mieszkaniu w bloku z lat 70. często ogranicza się do położenia nowych kabli. Tymczasem rura wodociągowa w kuchni może być pod napięciem, jeśli gdzieś w ścianie sąsiad ma uszkodzoną pralkę. Połączenia wyrównawcze w łazience (rury, wanna, grzejnik) wymagają przewodu o przekroju minimum 2,5 mm² Cu, doprowadzonego do szyny wyrównawczej.

Dobór przekroju „na oko". Przewód 1,5 mm² do gniazdek, bo „tak wszyscy robili". Przy odbiorniku 3,5 kW i długości obwodu 25 m spadek napięcia sięga 9%, czyli trzykrotność normy. Piekarnik grzeje wolniej, pralka dłużej wiruje, rachunek za prąd rośnie. Warto poświęcić godzinę na obliczenie przekroju, zanim ekipa kupi kabel.

Instalacja elektryczna nie jest elementem, na którym warto szukać oszczędności. Wymiana kabli w tynku to praca na dni, remont mieszkania na tygodnie, a realne zagrożenie pożarowe lub porażeniowe trwa przez cały okres użytkowania. Świadomy inwestor poznaje każdy element swojej instalacji, weryfikuje pracę ekipy i wymaga protokołów pomiarowych. Tylko wtedy domowy „krajwiobieg" działa sprawnie przez następne 30 lat.
