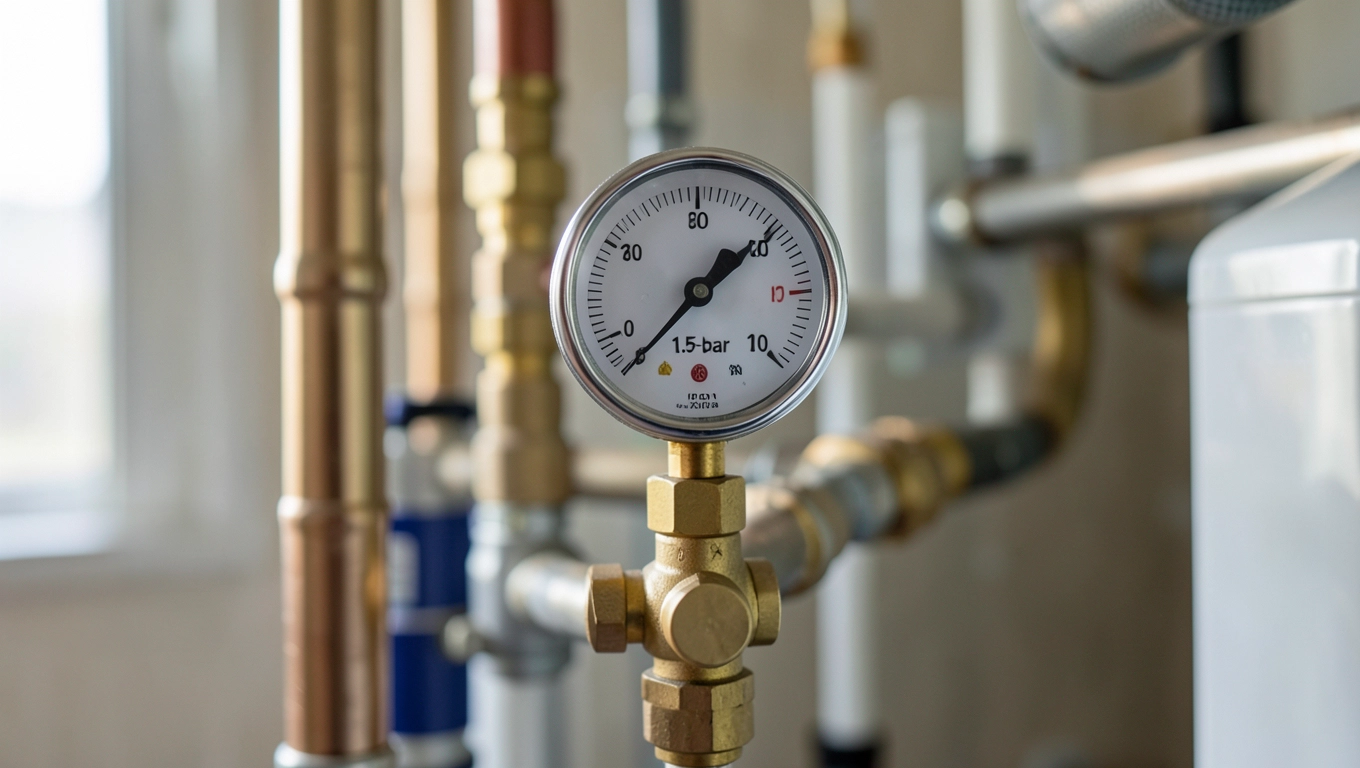

Jakie ciśnienie w instalacji CO jest prawidłowe? Sprawdź, zanim wezwiesz fachowca

Grzejnik zimny mimo pracującego kotła to klasyczny objaw zbyt niskiego ciśnienia roboczego w instalacji centralnego ogrzewania, a wystarczy jeden rzut oka na manometr, żeby odsiać połowę kosztownych domysłów. W domach jednorodzinnych prawidłowy zakres mieści się między 1,0 a 2,0 bar, w budynkach piętrowych rośnie do 2,0 bar, natomiast w obiektach komercyjnych sięga 3,0 bar, ponieważ wyższe kondygnacje wymagają dodatkowego parcia, by woda pokonała słup cieczy. Za tymi liczbami stoi prosta fizyka: 0,1 bar odpowiada około 1 metrowi wysokości słupa wody, więc każde piętro dodaje mniej więcej 0,1-0,2 bar do wymaganego minimum. Jeśli manometr wskazuje wartość spoza tych widełek albo wskazówka drastycznie chodzi w ciągu dnia, instalacja właśnie woła o pomoc.

• Ciśnienie robocze, statyczne i dynamiczne co właściwie mierzy manometr?
• Spadek ciśnienia w instalacji CO najczęstsze przyczyny i objawy
• Jak samodzielnie uzupełnić i wyregulować ciśnienie w instalacji CO krok po kroku
• Ciśnienie wstępne naczynia wzbiorczego jak ustawić, by instalacja działała bezawaryjnie

Ciśnienie robocze, statyczne i dynamiczne co właściwie mierzy manometr?

Ciśnienie statyczne to wartość obserwowana przy wyłączonej pompie i wychłodzonym układzie, gdy woda stoi nieruchomo w rurach i oddziałuje na ścianki wyłącznie własnym ciężarem. Ciśnienie dynamiczne pojawia się w trakcie pracy pompy obiegowej, gdy czynnik zaczyna płynąć, a manometr wskazuje sumę ciśnienia statycznego i naddatku wytworzonego przez pompę. Ciśnienie robocze w instalacji centralnego ogrzewania to po prostu wartość, jaką odczytujesz podczas normalnej eksploatacji, czyli w stanie pośrednim między tymi dwoma skrajnościami.

Przeliczenie wysokości budynku na wymagane minimum jest banalnie proste. Mnożysz różnicę wysokości między najniższym a najwyższym punktem instalacji przez 0,1 bar na metr i dodajesz margines 0,3-0,5 bar, żeby pompa mogła swobodnie rozprowadzać czynnik. Dla parteru z kotłownią w piwnicy daje to około 0,8-1,0 bar statycznie, dla dwóch kondygnacji już 1,2-1,4 bar, a dla trzech pięter blisko 1,5-1,8 bar.

Norma PN-EN 12828 precyzuje, że ciśnienie robocze w instalacji centralnego ogrzewania nie może przekraczać ciśnienia otwarcia zaworu bezpieczeństwa pomniejszonego o 0,3 bar. W praktyce oznacza to, że w domu z zaworem nastawionym na 3,0 bar granica bezpieczeństwa kończy się gdzieś w okolicach 2,7 bar. Przekroczenie tego progu powoduje natychmiastowe wyrzucenie wody przez zawór i głośny sygnał alarmowy, który łatwo zignorować jedynie do czasu pierwszego zalania.

Instalacja otwarta różni się od zamkniętej zasadniczo: ta pierwsza komunikuje się z atmosferą przez otwarte naczynie, więc ciśnienie zawsze wynosi zero, a jej ciśnienie robocze jest właściwie pojęciem umownym. Wariant zamknięty wykorzystuje membranowe naczynie wzbiorcze, które buforuje przyrost objętości wody podczas grzania. Nowoczesne systemy to niemal wyłącznie rozwiązania zamknięte, bo nie wymagają umieszczania zbiornika na strychu i pozwalają precyzyjniej kontrolować parametry.

Spadek ciśnienia w instalacji CO najczęstsze przyczyny i objawy

Spadek ciśnienia w instalacji centralnego ogrzewania poniżej 1,0 bar w domu jednorodzinnym prawie zawsze oznacza jedną z czterech rzeczy: nieszczelność, zapowietrzenie, awarię pompy albo rozszczelnione naczynie wzbiorcze. Nieszczelność objawia się mokrymi plamami na posadzce, kapaniem z połączeń śrubowych albo korozją w okolicach zaworów. Zapowietrzenie daje specyficzny symptom: głośne bulgotanie w rurach i zimne górne partie grzejników, choć dolne mocno grzeją.

Uszkodzone naczynie wzbiorcze to cichy zabójca instalacji. Membrana przestaje oddzielać wodę od azotu, obie substancje mieszają się, a ciśnienie wstępne spada do zera. Efekt? Woda przestaje mieć bufor na rozszerzalność cieplną, więc ciśnienie skacze przy każdym rozpaleniu kotła. Typowa żywotność naczynia to 8-12 lat, po czym gumowa przegroda traci elastyczność.

Awaria pompy obiegowej sygnalizuje się spadkiem ciśnienia po jednej stronie instalacji i jego wzrostem po drugiej, ponieważ wirnik nie przetłacza czynnika równomiernie. Grzejniki najdalej od kotła stają się letnie, a te blisko pozostają gorące. Nieszczelność w wymienniku kotła objawia się charakterystycznym kapaniem ze spodu urządzenia, często mylonym z kondensacją pary wodnej.

Uwaga: nigdy nie dolewaj wody do instalacji z kotłem na paliwo stałe bez wcześniejszego sprawdzenia temperatury. Gorący płaszcz wodny w połączeniu z zimną wodą z sieci wodociągowej generuje szok termiczny, który potrafi rozsadzić wymiennik albo zespawać stalowe elementy. Bezpieczne uzupełnianie wykonuj wyłącznie przy wychłodzonym kotle, poniżej 40°C.

Jak zlokalizować nieszczelność, gdy manometr spada bez widocznych śladów wody?

Klasyczna metoda polega na wytarciu do sucha wszystkich połączeń śrubowych i zaworów, a następnie owinięciu każdego z nich papierem toaletowym. Po kilku godzinach nawet mikroskopijna nieszczelność zostawia mokry ślad na papierze, którego gołym okiem nie widać na metalu. Pomocne bywa też obserwowanie wskazań manometru nocą, gdy instalacja stygnie: spadek o więcej niż 0,2 bar w ciągu 12 godzin bez uruchamiania kotła potwierdza wyciek.

Drugą metodą jest próba ciśnieniowa. Zakręcasz zawory odcinające, odcinasz naczynie wzbiorcze i wpompowujesz powietrze do 3,0 bar. Wskazówka nie powinna spaść więcej niż 0,1 bar w ciągu godziny. Większy spadek sygnalizuje wyciek, który teraz łatwo zlokalizować nasłuchując syczenia albo smarując połączenia roztworem mydła. Bąbelki pojawią się dokładnie tam, gdzie ucieka powietrze.

Jak samodzielnie uzupełnić i wyregulować ciśnienie w instalacji CO krok po kroku

Uzupełnianie wody w instalacji CO wymaga trzech rzeczy: zaworu napełniającego (ręcznego albo automatycznego), dostępu do wody wodociągowej i świadomości, co się robi. Zawór automatyczny ma tę przewagę, że sam utrzymuje zadane ciśnienie przez podłączenie do sieci wodociągowej i membranę reagującą na spadek. Rozwiązanie ręczne to klasyczny zawór kulowy z króćcem do węża, wymagający Twojej obecności przy każdym dopełnianiu.

Procedura ręczna zaczyna się od wyłączenia kotła i odczekania, aż woda ostygnie poniżej 40°C. Podłączasz wąż do zaworu napełniającego, drugi koniec do kranu z wodą i powoli otwierasz oba zawory. Obserwujesz manometr: pompujesz do wartości o 0,2 bar wyższej niż docelowe ciśnienie robocze, bo po odkręceniu węża część wody cofnie się do naczynia. Po zamknięciu obu zaworów odcinasz wąż i sprawdzasz, czy wskazówka stabilizuje się w zakresie 1,2-1,5 bar dla typowego domu.

Odpowietrzanie instalacji CO krok po kroku

Odpowietrzanie rozpoczynasz od wyłączenia pompy i ustawienia kotła na minimalną temperaturę. Kluczem jest cierpliwość, bo powietrze musi migrować do najwyższych punktów. Otwierasz odpowietrzniki automatyczne zamontowane na grzejnikach i czekasz, aż woda zacznie kapać zamiast syczeć. Jeśli instalacja ich nie posiada, używasz klucza do odpowietrzania, kręcąc zaworem w lewo do momentu usłyszenia syku, a potem pojawienia się wody.

Po odpowietrzeniu uzupełniasz ubytek wody do właściwego ciśnienia roboczego w instalacji centralnego ogrzewania, kontrolując wskazania manometru co kilka minut. Następnie uruchamiasz pompę i obserwujesz, czy ciśnienie nie rośnie powyżej 2,0 bar przy rozgrzanym kotle. Stabilizacja w tym zakresie oznacza, że naczynie wzbiorcze przejęło swoją rolę i cały układ pracuje poprawnie.

Wskazówka: po każdym uzupełnieniu wody sprawdź ciśnienie wstępne w naczyniu wzbiorczym za pomocą zaworu samochodowego i manometru do opon. Powinno wynosić 0,5-0,8 bar poniżej ciśnienia roboczego, czyli dla typowej instalacji 0,7-0,9 bar. Zapomnisz o tym, a naczynie po dwóch sezonach przestanie buforować rozszerzalność cieplną.

Checklist 8-punktowa: Jak samodzielnie zdiagnozować problem z ciśnieniem

• Sprawdź aktualne wskazanie manometru w stanie zimnym.
• Porównaj wartość zimnego ciśnienia z zakresem 1,0-1,5 bar dla parteru lub 1,5-1,8 bar dla piętrowego domu.
• Uruchom kocioł i obserwuj, czy ciśnienie rośnie o więcej niż 0,5 bar.
• Sprawdź wizualnie wszystkie połączenia śrubowe i zawory pod kątem mokrych śladów.
• Nasłuchuj bulgotania w rurach, które wskazuje na zapowietrzenie.
• Sprawdź ciśnienie wstępne naczynia wzbiorczego manometrem do opon.
• Zweryfikuj, czy zawór bezpieczeństwa nie kapie (kapanie przy wyłączonym kotle oznacza uszkodzenie).
• Porównaj ciśnienie po 12 godzinach bez pracy kotła; spadek powyżej 0,2 bar potwierdza nieszczelność.

Ciśnienie wstępne naczynia wzbiorczego jak ustawić, by instalacja działała bezawaryjnie

Naczynie wzbiorcze to nic innego jak stalowy zbiornik z membraną dzielącą go na dwie komory: wodną i gazową. Komora gazowa wypełniona azotem pod ciśnieniem wstępnym pełni rolę sprężyny, która kompensuje wzrost objętości wody podczas grzania. Każdy stopień Celsjusza powyżej 10°C zwiększa objętość wody o około 0,03%, więc w typowej instalacji 200 litrów ta zmiana sięga 6 litrów przy różnicy temperatur 60°C.

Dobór pojemności naczynia zależy od mocy kotła, nie od wielkości domu, co jest częstym błędem. Dla kotłów do 24 kW wystarczy naczynie 8 litrów, dla zakresu 24-40 kW potrzebne jest 12 litrów, a powyżej 40 kW zaleca się minimum 18 litrów. Producenci kotłów zwykle dobierają naczynie fabrycznie, ale przy wymianie na większy model trzeba zweryfikować pojemność buforową.

Ciśnienie wstępne ustawiasz przed pierwszym uruchomieniem instalacji, odcinając naczynie od obiegu i wpompowując azot (albo zwykłe powietrze przez zawór samochodowy) do wymaganej wartości. Wzór to: ciśnienie wstępne = ciśnienie statyczne instalacji, 0,3 bar. Dla domu parterowego z ciśnieniem statycznym 1,0 bar wstępne wyniesie 0,7 bar, dla dwupiętrowego ze statycznym 1,4 bar, około 1,1 bar. Zbyt niskie ciśnienie wstępne powoduje, że naczynie nie przejmuje nadmiaru wody i zawór bezpieczeństwa zaczyna kapieć przy rozruchu kotła.

Ostrzeżenie: nigdy nie uzupełniaj wody bez sprawdzenia naczynia wzbiorczego. Rozszczelniona membrana nie kompensuje rozszerzalności cieplnej, więc każde napełnienie kończy się otwarciem zaworu bezpieczeństwa i utratą wody. Koszt wymiany membrany to 120-200 PLN, koszt naprawy zalanego sufitu to kilka tysięcy.

Kiedy wezwać specjalistę czerwone flagi

Spadek ciśnienia powyżej 0,5 bar na tydzień bez uruchamiania instalacji oznacza aktywną nieszczelność wymagającą interwencji hydraulika. Mokre plamy na ścianach albo podłodze w okolicach kotła, zaworów albo pod stropem to sygnał, że wyciek już trwa, nawet jeśli manometr jeszcze nie pokazuje dramatycznych wartości. Ciągłe otwieranie się zaworu bezpieczeństwa przy każdym rozruchu kotła wskazuje na przeładowane naczynie wzbiorcze albo zbyt wysokie ciśnienie napełniania.

Kolejna czerwona flaga to brak reakcji manometru na odpowietrzanie: jeśli po usunięciu powietrza ciśnienie nadal spada w ciągu godziny, problem nie leży w zapowietrzeniu, tylko w utracie wody gdzieś w układzie. Również sytuacja odwrotna, ciągły wzrost ciśnienia mimo wyłączonego kotła, sugeruje wadliwą automatykę lub uszkodzony zawór zwrotny. W obu przypadkach domowe metody diagnostyczne wyczerpały się i pora na profesjonalny sprzęt do prób ciśnieniowych.

Koszt wizyty hydraulika z dojazdem i diagnostyką to zwykle 200-400 PLN, wymiana naczynia wzbiorczego to 350-600 PLN z robocizną, a naprawa wymiennika w kotle potrafi przekroczyć 2000 PLN. Dla porównania roczny przegląd instalacji, obejmujący kontrolę ciśnienia, test naczynia i czyszczenie filtrów, kosztuje 150-250 PLN i redukuje ryzyko poważnej awarii o ponad 80%. Matematyka jest bezlitosna: zapobieganie jest kilkukrotnie tańsze niż naprawa po zalaniu.

Warto też pamiętać o specyfice ogrzewania podłogowego i pomp ciepła. Te systemy pracują w niższych zakresach temperatur (30-45°C zamiast 60-80°C) i mają mniejszą dynamikę rozszerzalności cieplnej, więc ciśnienie robocze utrzymuje się bliżej dolnej granicy, czyli 1,0-1,5 bar. Zbyt wysokie ciśnienie w takiej instalacji grozi uszkodzeniem rur PEX lub wielowarstwowych, które są zaprojektowane na maksymalne 3,0 bar roboczo, ale długotrwale źle znoszą wartości bliskie górnej granicy.

Prawidłowe ciśnienie robocze w instalacji centralnego ogrzewania to 1,0-2,0 bar dla domów jednorodzinnych, skorygowane o 0,1-0,2 bar na każde dodatkowe piętro, a stabilność tej wartości jest najlepszym wskaźnikiem zdrowia całego układu. Regularna kontrola manometru raz w tygodniu w sezonie grzewczym, raz w miesiącu poza sezonem, pozwala wykryć 90% usterek zanim przerodzą się w kosztowne awarie. W razie wątpliwości lepiej zapłacić 200 PLN za wizytę hydraulika niż 3000 PLN za usunięcie skutków zalania.

Kalkulator ciśnienia roboczego w instalacji CO:

Źródła danych i normy: PN-EN 12828 (Instalacje ogrzewcze w budynkach Projektowanie i obliczanie hydrauliczne), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dane katalogowe producentów naczyń wzbiorczych (CIMM, Elbi, Reflex), dane Polskiego Zrzeszenia Instalatorów Ogrzewania.
