Za niskie ciśnienie w układzie solarnym? Sprawdź, zanim stracisz cały glikol

Manometr pokazuje 0,8 bara, a wczoraj było 1,5? Spokojnie w 90% przypadków to nie awaria, tylko fizyka glikolu i naczynia wzbiorczego. Układ solarny to nie kocioł gazowy: tu płyn krąży w otwartej pętli, paruje, reaguje z powietrzem i potrafi zaskoczyć nawet doświadczonego instalatora.

• Dlaczego manometr wskazuje za niskie ciśnienie czynnika w układzie roboczym instalacji solarnej
• Jak uzupełnić płyn solarny i prawidłowo odpowietrzyć układ
• Regulacja ciśnienia w naczyniu wzbiorczym solarów krok po kroku

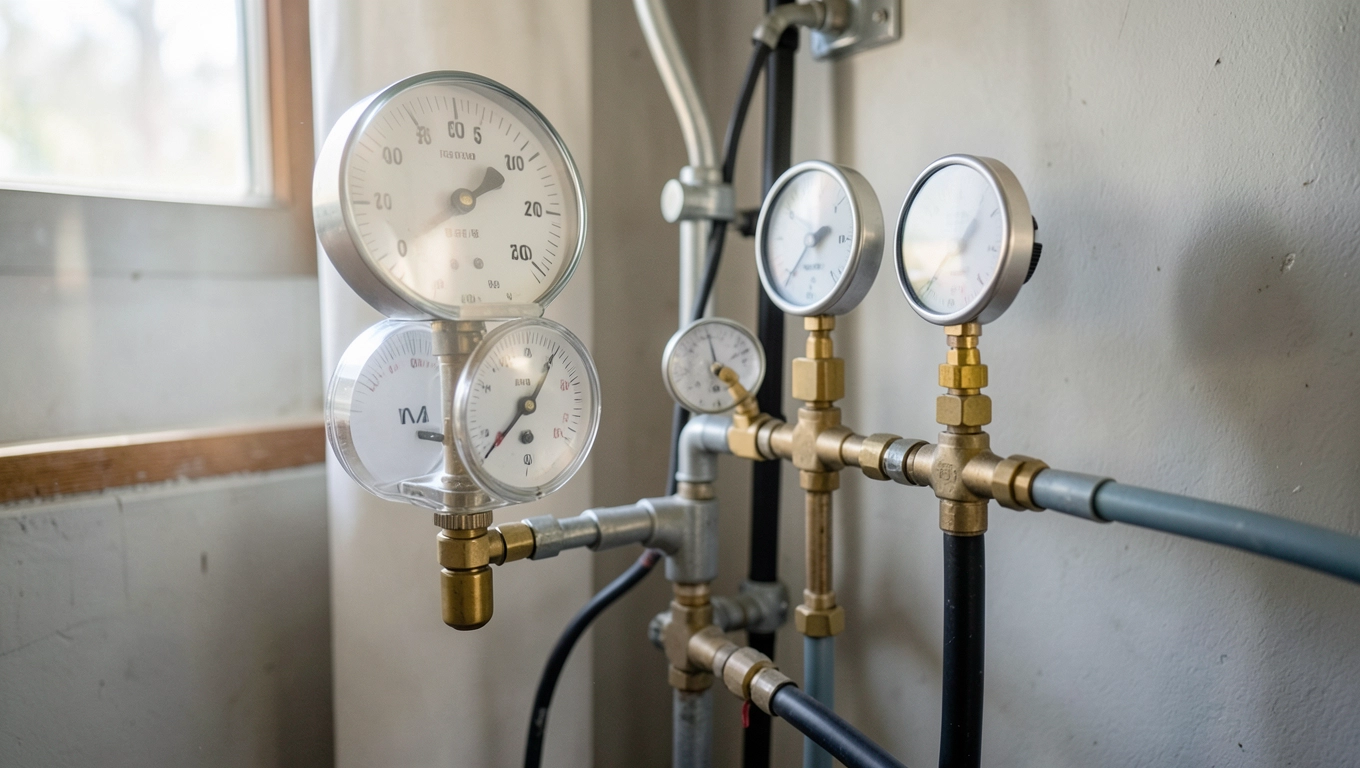

Dlaczego manometr wskazuje za niskie ciśnienie czynnika w układzie roboczym instalacji solarnej

Glikol propylenowy ma współczynnik rozszerzalności cieplnej o 30% wyższy niż woda. Gdy w słoneczny dzień temperatura czynnika wzrasta z 20°C do 110°C, jego objętość rośnie nawet o 12%. Naczynie wzbiorcze musi tę różnicę skompensować, a jeśli poduszka azotowa jest źle ustawiona, manometr pokaże spadek ciśnienia rzędu 0,3-0,5 bara.

Drugą przyczyną jest mikrodyfuzja przez przeponę EPDM w naczyniu przeponowym. Cząsteczki powietrza przenikają do glikolu w tempie około 50 ml rocznie przy membranie standardowej i zaledwie 5 ml przy membranie butylowej. Po pięciu sezonach w układzie pojawia się pęcherzyk, który pływa w najwyższym punkcie instalacji i blokuje przepływ.

Warto też sprawdzić zawór bezpieczeństwa ustawiony na 6 barów. Jeśli ciśnienie robocze dobije do progu, zawór upuści nadmiar i nie wróci do normy, dopóki nie uzupełnisz czynnika. Nieszczelne złączki zaciskane na zimno potrafią tracić 20-50 ml glikolu tygodniowo, szczególnie gdy średnica rury nie odpowiada zaprojektowanemu przepływowi.

Trzy sygnały ostrzegawcze, które ignorujesz

Rotometr wskazuje nierówny przepływ, pompa pracuje na maksymalnych obrotach, a przy odkręceniu odpowietrznika słychać syk. To klasyczny obraz zapowietrzenia, które z czasem zamieni się w korozję absorbera. Norma PN-EN 12975 wymaga, by instalacja była szczelna przy ciśnieniu próbnym 1,5× wyższym od roboczego przez minimum 30 minut bez spadku.

Częstą przyczyną jest też dobór średnicy rur. Rura DN15 przy przepływie 3 l/min generuje prędkość 2,8 m/s, czyli dwukrotnie więcej niż dopuszczalne 0,4-0,7 m/s. Taki reżim powoduje szum hydrauliczny, ścieranie miedzi i kaskadowe pękanie złączek. Z kolei rura DN32 przy 1 l/min pozwala glikolowi płynąć zbyt wolno powietrze nie jest wypychane i gromadzi się w łukach.

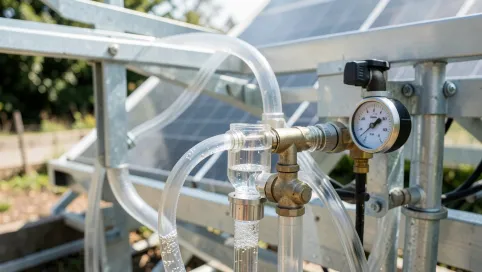

Jak uzupełnić płyn solarny i prawidłowo odpowietrzyć układ

Uzupełnianie wykonuje się przy zimnym układzie, gdy temperatura glikolu nie przekracza 30°C. Najpierw zakręcasz zawory odcinające, podłączasz pompę ręczną do zaworu napełniającego i otwierasz powolny wypływ z drugiego końca. Pozwala to wypchnąć pęcherzyki powietrza zamiast wciskać je w absorber.

Ciśnienie napełniania dobierasz do wysokości instalacji: każdy metr pionu to 0,1 bar dodatkowy. Instalacja z panelami na dachu dwuspadowym o wysokości 10 m wymaga ciśnienia roboczego 2 bary w zimnym stanie. Napełniaj wolno, kontrolując manometr co 10 sekund, aż osiągniesz wartość docelową minus 0,2 bar rezerwy na rozgrzanie.

Krok po kroku: napełnianie bez pęcherzy

Przygotuj 5 litrów płynu solarnego w identycznym stężeniu jak ten w układzie. Mieszanie różnych producentów może wywołać reakcję inhibitorów i strącanie osadów. Uruchom pompę na minimalnych obrotach i obserwuj rotometr: pływak powinien płynnie unosić się, a nie drgać.

Odpowietrzniki automatyczne montuj w najwyższych punktach pętli solarnej najczęściej przy wyjściu z kolektorów i nad naczyniem wzbiorczym. Po napełnieniu zostaw układ na 2 godziny w spoczynku, potem uruchom pompę na 5 minut, wyłącz na 15 minut i powtórz cykl trzykrotnie. To pozwala pęcherzykom migrować ku górze i wydostać się przez odpowietrznik.

• Sprawdź, czy wszystkie zawory odcinające są otwarte przed uruchomieniem pompy
• Kontroluj temperaturę glikolu powyżej 60°C odpowietrzanie jest nieskuteczne
• Po napełnieniu wykonaj próbę szczelności przy ciśnieniu 1,5× roboczym przez 30 minut

Kiedy płyn solarny wymaga wymiany, a nie uzupełnienia

Kolor bursztynowy lub brunatny oznacza degradację inhibitorów korozji, które chronią absorber i wymiennik. Refraktometr optyczny kosztujący około 120 zł pozwala zmierzyć temperaturę zamarzania: glikol propylenowy 40% zamarza przy -23°C, a przy stężeniu 30% już przy -14°C. Jeśli wynik odbiega od nominalnego o więcej niż 5°C, płyn stracił właściwości.

Papierek lakmusowy zanurzony w glikolu powinien wskazywać pH 7,5-9,5. Spadek poniżej 7 sygnalizuje utlenianie glikolu do kwasów organicznych, które atakują miedź i aluminium. Norma branżowa Viessmann mówi o wymianie co 3-5 lat w instalacjach z przegrzewem (brak odbioru ciepła) i co 10+ lat w dobrze regulowanych układach bez stagnacji.

Regulacja ciśnienia w naczyniu wzbiorczym solarów krok po kroku

Naczynie przeponowe dobiera się tak, by jego objętość stanowiła minimum 8% pojemności czynnika w instalacji. Dla typowego układu 200 litrów glikolu potrzebujesz naczynia 24-litrowego. Poduszka azotowa powinna mieć ciśnienie o 0,3 bar niższe od ciśnienia roboczego w zimnym stanie.

Pomiar poduszki wykonujesz po stronie powietrznej naczynia, po uprzednim spuszczeniu glikolu i odcięciu zaworów. Zawór Schradera w górnej części naczynia pozwala dopompować azot z butli lub spuścić powietrze zwykłym wentylem. Nigdy nie pompuj naczynia sprężarką warsztatową olej z kompresora niszczy przeponę butylową.

Wzór na ciśnienie napełniania

Ciśnienie w zimnym stanie = wysokość statyczna instalacji (m) × 0,1 bar + 0,5 bar. Przy 8 metrach pionu od zbiornika do kolektorów daje to 1,3 bar. Tyle też ustawiasz na manometrze po napełnieniu. W stanie gorącym (110°C) ciśnienie wzrośnie do około 3,2 bar, ale naczynie wzbiorcze skompensuje wzrost objętości.

Przekroczenie ciśnienia w naczyniu powyżej 4 bar przy zimnym układzie oznacza przeładowanie poduszki azotowej zbyt mała objętość powietrza nie skompensuje rozszerzalności i zawór bezpieczeństwa zacznie upuszczać glikol. Zbyt niskie ciśnienie (poniżej 1 bar) powoduje kawitację pompy i gwałtowną degradację uszczelnień.

Najczęstsze błędy przy sprawdzaniu ciśnienia w układzie roboczym

Pomiar ciśnienia wykonywany w pełnym słońcu mija się z celem. Glikol o temperaturze 90°C ma ciśnienie o 1,5-2 bar wyższe niż w stanie zimnym. Kontrolę przeprowadzaj rano przed wschodem słońca lub wieczorem, gdy układ zdążył wystygnąć do temperatury otoczenia. Tylko wtedy odczyt odpowiada wartości projektowej.

Drugi błąd to pompowanie naczynia wzbiorczego bez spuszczania glikolu. Wtedy mierzysz ciśnienie hydrauliczne, a nie poduszkę powietrzną. Prawidłowa procedura wymaga zamknięcia zaworów odcinających, otwarcia zaworu spustowego i poczekania, aż manometr po stronie glikolu spadnie do zera. Dopiero teraz kontrolujesz ciśnienie azotu.

Trzeci błąd polega na dolewaniu glikolu „na oko" bez pomiaru ciśnienia. Każde 100 ml dodane do układu 200-litrowego podnosi ciśnienie o około 0,05 bar. Przy pięciu takich uzupełnieniach bez korekty poduszki azotowej dojdziesz do sytuacji, w której naczynie nie ma już rezerwy na rozszerzalność cieplną.

Jak odczytać przepływ na rotometrze

Rotometr działa na zasadzie pływaka w stożkowej rurce: im większy przepływ, tym wyżej unosi się pływak. Skala na korpusie pokazuje wartość w litrach na minutę, ale obowiązuje ona dla wody o temperaturze 20°C. Dla glikolu propylenowego wskazanie należy pomnożyć przez 1,15, bo jego lepkość jest wyższa.

Prawidłowy przepływ dla kolektora płaskiego wynosi 20-40 litrów na godzinę na metr kwadratowy absorbera. Dla dwóch paneli po 2,2 m² daje to 88-176 l/h, czyli 1,5-2,9 l/min. Pływak rotometru powinien stabilnie zatrzymać się na wysokości odpowiadającej tej wartości. Jeśli drży, układ jest zapowietrzony i wymaga odpowietrzenia.

Średnica rur a strata ciśnienia

Za mała średnica rury to cichy zabójca instalacji solarnej. Przy DN15 i przepływie 3 l/min prędkość glikolu przekracza 2,5 m/s, co generuje szum hydrauliczny słyszalny w kotłowni. Turbulentny przepływ ściera wewnętrzną powierzchnię rury miedzianej, wprowadzając do czynnika jony miedzi przyspieszające korozję absorbera aluminiowego.

Zbyt duża średnica daje odwrotny problem. Przy DN32 i przepływie 1 l/min glikol płynie z prędkością 0,15 m/s, a powietrze nie jest wypychane z górnych partii instalacji. Efekt: pęcherze w rotometrze, niestabilna praca pompy i pozorne spadki ciśnienia rzędu 0,2-0,3 bar w ciągu dnia.

Glikol etylenowy jest tańszy, ale w domu z kotem lub psem stanowi realne zagrożenie. Jego słodki smak przyciąga zwierzęta, a dawka śmiertelna dla kota to zaledwie 5 ml na kilogram masy ciała. Glikol propylenowy kosztuje więcej, ale jest bezpieczny i ma dłuższy okres przydatności w instalacjach z długimi przestojami letnimi.

Płyn solarny co i jak sprawdzać bez wychodzenia z domu

Trzy testy wykonasz sam, bez specjalistycznego sprzętu. Pierwszy to kontrola wzrokowa: odkręć odpowietrznik i spuść 50 ml glikolu do przezroczystego naczynia. Kolor powinien być jasnożółty lub zielonkawy, klarowny, bez widocznych cząstek. Zmętnienie lub osad na dnie oznacza wytrącanie się inhibitorów.

Drugi test to pomiar pH papierkiem lakmusowym z apteki za 8 zł. Zanurz pasek na 2 sekundy i porównaj kolor ze skalą. Wynik 7,5-9,5 potwierdza prawidłowy stan glikolu. Trzeci test wymaga refraktometru optycznego (cena 120-180 zł) i mierzy temperaturę zamarzania kapnij glikol na pryzmat, zamknij pokrywkę i odczytaj wynik w okularze.

Szybki audyt wzrokowy w 10 minut

Raz w miesiącu przejdź się wokół instalacji z notatnikiem. Sprawdź stan szyby kolektora: pęknięcia, odpryski, brud zmniejszają transmisję promieniowania o 15-30%. Obejrzyj absorber ciemne plamy i łuszczenie się powłoki selektywnej oznaczają przegrzew lub degradację. Skontroluj izolację rur na poddaszu: wilgoć w wełnie mineralnej to sygnał nieszczelności.

Sprawdź zawór bezpieczeństwa powinien być suchy i czysty. Krople glikolu wokół korpusu oznaczają, że zawór otworzył się i nie domknął. Elementy instalacji w kotłowni muszą być oznaczone jako odporne na temperaturę 120°C zwykłe zawory wodne odkształcają się powyżej 95°C. Manometr powinien mieć czytelną skalę i wskazywać stabilną wartość.

• Szyba kolektora: brak pęknięć, czysta powierzchnia
• Absorber: jednolity kolor, brak łuszczenia
• Izolacja rur: sucha, nie zgnieciona
• Zawór bezpieczeństwa: suchy, bez wycieków
• Manometr: stabilny odczyt, czytelna skala
• Rotometr: pływak stabilny, brak pęcherzy
• Naczynie wzbiorcze: brak rosy na korpusie
• Pompa: cicha praca, bez wibracji

Po każdym sezonie grzewczym warto wykonać pełny przegląd z protokołem. Zanotuj ciśnienie w zimnym i gorącym stanie, pH glikolu, temperaturę zamarzania i przepływ na rotometrze. Porównanie z poprzednimi odczytami pozwala wykryć degradację, zanim stanie się kosztowną awarią. Wymiana pompy solarnej to koszt 800-1400 zł, wymiennika w zbiorniku 2500-4000 zł, a całego glikolu 400-700 zł przy instalacji 200-litrowej.

Trzy rzeczy do zrobienia dziś

Sprawdź manometr w kotłowni rano, gdy układ jest zimny. Zanotuj wartość i porównaj z protokołem uruchomienia odchylenie większe niż 0,3 bar wymaga interwencji. Spuść 50 ml glikolu i zmierz pH papierkiem lakmusowym z apteki. Wynik poniżej 7 oznacza konieczność wymiany płynu w ciągu najbliższych tygodni. Poproś serwisanta o protokół uruchomienia z wpisanymi wartościami: ciśnienie napełniania, poduszka azotowa, przepływ nominalny i pH glikolu.

Te trzy kroki zajmują 20 minut i kosztują maksymalnie 15 zł (papierki lakmusowe). A oszczędność? Wczesne wykrycie spadku ciśnienia o 0,1 bar tygodniowo pozwala zlokalizować nieszczelność, zanim glikol wypłynie w ilości 5-10 litrów. Każdy litr utraconego czynnika to 25-35 zł, a po nim zostaje jeszcze problem zapowietrzenia i korozji.

Instalacja solarna to precyzyjne narzędzie, które wymaga uwagi, ale odwdzięcza się 15-20 lat bezawaryjnej pracy. Prawidłowe ciśnienie czynnika w układzie roboczym to nie tajemnica to wynik trzech prostych zasad: właściwa poduszka azotowa, szczelne złączki i regularny kontakt z manometrem. Reszta to fizyka, którą warto zrozumieć, zanim wezwiesz serwisanta.

Źródła danych: PN-EN 12975-1:2006 (wymagania dla kolektorów słonecznych), PN-EN 12976-2 (instalacje solarne metody badań), wytyczne producentów naczyń wzbiorczych (dokumentacja techniczna), norma branżowa Viessmann dotycząca wymiany glikolu w instalacjach z przegrzewem. Aktualizacja: październik 2025.
