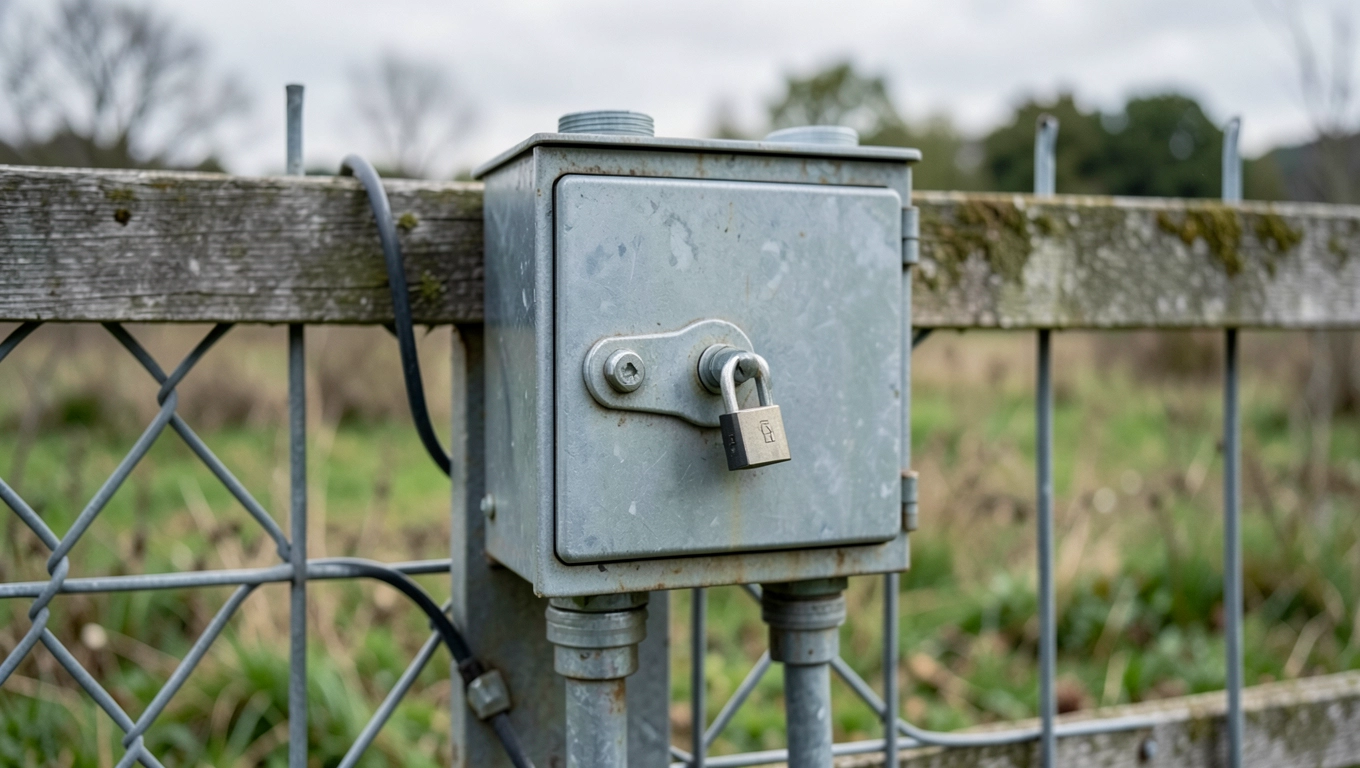

Skrzynka elektryczna w ogrodzeniu – jak ją estetycznie zabudować?
Aluminiowa obudowa skrzynki elektrycznej w nowoczesnym ogrodzeniu
Szara, żółta albo niebieska bryła na słupku potrafi zepsuć nawet najstaranniej przemyślaną elewację. Skrzynka elektryczna w ogrodzeniu to element wymagany przepisami, lecz jej fabryczny wygląd nie przystaje do minimalistycznych posesji. Aluminium malowane proszkowo pozwala zniknąć urządzeniu w bryle ogrodzenia, a jednocześnie zachować pełny dostęp serwisu.
- Aluminiowa obudowa skrzynki elektrycznej w nowoczesnym ogrodzeniu
- Jak ukryć skrzynkę elektryczną w ogrodzeniu wymiary i montaż na wymiar
- Przepisy i oznaczenia przy zabudowie skrzynki elektrycznej w ogrodzeniu
- Najczęstsze błędy przy montażu skrzynki elektrycznej w ogrodzeniu
Obudowa aluminiowa pełni trzy role jednocześnie: chroni licznik przed warunkami atmosferycznymi, maskuje element infrastruktury i integruje się wizualnie z przęsłami. W odróżnieniu od tworzywa sztucznego nie żółknie pod wpływem UV, nie pęka przy pierwszym mrozie i nie wymaga odnawiania co kilka sezonów. Warstwa proszkowa o grubości 60-80 µm tworzy trwałą barierę dla wilgoci i zanieczyszczeń.
Estetyka
Paleta RAL obejmuje ponad 200 kolorów, a wykończenia drewnopodobne (dąb, orzech, antracyt z wyraźnym rysunkiem słojów) pozwalają dopasować obudowę do paneli aluminiowych Orbis, Largus, Virgo czy Luna. Fronty zlicowane z linią przęseł sprawiają, że całość czyta się jako jednolita bryła architektoniczna.
Funkcja
Uniwersalny zamek obsługiwany kluczem operatora, otwory wentylacyjne chroniące przed kondensacją, zawiasy ukryte wewnątrz profilu. Producent przewidział też pole do umieszczenia oznaczenia prąd/gaz zgodnie z normą PN-EN 50110.
Sprawdza się to zarówno na posesjach prywatnych, jak i w strefach przemysłowych, gdzie licznik energii musi pozostać czytelny dla służb technicznych. Brak konserwacji oznacza brak konieczności malowania, smarowania zawiasów czy wymiany uszczelek aluminium z proszkową powłoką pracuje bezobsługowo przez 15-20 lat.
Jak ukryć skrzynkę elektryczną w ogrodzeniu wymiary i montaż na wymiar
Standardowe obudowy mają wymiary 40 × 60 cm lub 50 × 70 cm. Niestety, polskie skrzynki operatorów różnią się między sobą nawet o 3-5 cm, dlatego produkcja na wymiar okazuje się jedynym rozsądnym rozwiązaniem. Pomiar wykonuje się po zamontowaniu skrzynki operatora, ale przed rozpoczęciem prac wykończeniowych ogrodzenia.
Montaż w linii ogrodzenia to dwa warianty: obudowa wbudowana w słupek albo zastępująca jedno przęsło. Pierwszy wariant sprawdza się przy wąskich przejściach, drugi przy dłuższych odcinkach, gdzie licznik i tak musi znaleźć się w obrębie frontu posesji. Obudowa skrzynki elektrycznej w ogrodzeniu może też przyjąć formę słupka wielofunkcyjnego typu multi, mieszczącego oprócz licznika skrzynkę na listy lub oświetlenie LED.
Jak zmierzyć skrzynkę przed zamówieniem
- Wysokość obudowy istniejącej (od dołu do góry puszki).
- Szerokość z uwzględnieniem wystających zawiasów.
- Głębokość potrzebna do otwarcia drzwiczek pod kątem 90°.
- Strona otwierania lewa lub prawa zależy od położenia licznika.
Personalizacja obejmuje też wybór koloru z pełnej palety RAL lub faktury drewnopodobnej, decyzję o frezowanym logo, a także dodanie daszka chroniącego przed deszczem. W praktyce montaż całości zajmuje jeden dzień roboczy przykręcenie ramy, zawieszenie skrzydła, regulacja zawiasów i próba szczelności.
| Cecha | Aluminium malowane proszkowo | Skrzynka plastikowa operatora | Stal cynkowana ogniowo |
|---|---|---|---|
| Trwałość powłoki | 15-20 lat | 3-5 lat (matowienie) | 10-12 lat (ryzyko korozji przy uszkodzeniu) |
| Odporność na UV | Pełna (RAL nie blednie) | Niska (żółknięcie) | Średnia |
| Szczelność (IP) | IP 54-IP 65 | IP 44 | IP 54 |
| Ciężar właściwy | ok. 80-120 kg/m² dla panelu 2 mm | ok. 20-30 kg/m² | ok. 160-200 kg/m² |
| Konserwacja | Brak gąbka z wodą raz na rok | Czyszczenie, wymiana uszczelek | Malowanie antykorozyjne co kilka lat |
| Cena orientacyjna (PLN/m²) | 450-750 | 120-250 | 350-550 |
Aluminium wygrywa tam, gdzie istotne jest zachowanie jednolitej linii koloru przez lata. Stal sprawdza się w strefach przemysłowych, gdzie liczy się odporność mechaniczna, a plastik tylko w sytuacjach tymczasowych. Przy stałej zabudowie posesji plastikowa obudowa operatora staje się najsłabszym ogniwem wizualnym.
Przepisy i oznaczenia przy zabudowie skrzynki elektrycznej w ogrodzeniu
Skrzynka gazowa lub elektryczna nie może zostać zamurowana ani trwale zasłonięta. Operator sieci dystrybucyjnej musi mieć zapewniony dostęp w trybie awaryjnym, a więc obudowa aluminiowa wyposażona jest w uniwersalny zamek otwierany kluczem służb technicznych. Rozwiązanie spełnia wymóg operatora i jednocześnie chroni przed przypadkowym otwarciem przez osoby postronne.
Oznaczenia to kolejny obowiązek regulowany normą. Drzwiczki muszą zawierać piktogram informujący, czy w środku znajduje się licznik energii elektrycznej, czy gazomierz. Piktogramy wykonane z folii odblaskowej lub grawerowane mechanicznie zachowują czytelność nawet po kilkunastu latach ekspozycji na słońce. W praktyce stosuje się też trwałe tabliczki z nazwą operatora.
Wymogi formalne
- Dostęp dla służb technicznych bez konieczności demontażu.
- Wentylacja zapobiegająca kondensacji pary wodnej.
- Trwałe oznaczenie rodzaju medium.
- Klasyfikacja IP minimum 54 dla instalacji zewnętrznych.
Zgodność z normą PN-EN 50110 oraz wytycznymi lokalnego zakładu energetycznego eliminuje ryzyko reklamacji. Z perspektywy prawa budowlanego obudowa aluminiowa traktowana jest jako element małej architektury i nie wymaga osobnego pozwolenia wystarczy zgłoszenie, jeśli zmienia się wygląd ogrodzenia od strony ulicy.
Kwestia gazu rządzi się dodatkowymi regulacjami. Zabudowa skrzynki gazowej w ogrodzeniu musi uwzględniać strefę bezpieczeństwa, która wyklucza montaż w odległości mniejszej niż 1 m od otworów okiennych. Wentylowana obudowa aluminiowa spełnia ten warunek dzięki otworom w dolnej i górnej krawędzi profilu.
Najczęstsze błędy przy montażu skrzynki elektrycznej w ogrodzeniu
Pierwszy grzech inwestora to zbyt późne zamówienie obudowy. Po zamontowaniu ogrodzenia okazuje się, że producent potrzebuje 2-4 tygodni na wykonanie elementu na wymiar, a w tym czasie posesja stoi bez funkcjonalnego wejścia technicznego. Warto włączyć obudowę w projekt ogrodzenia już na etapie koncepcji.
Pomiar skrzynki wykonuj po jej fizycznym osadzeniu przez operatora, a nie na podstawie rzutu z projektu różnice sięgają kilku centymetrów.
Drugi błąd to dobór koloru „na oko". Paleta RAL wygląda inaczej na ekranie monitora, inaczej na gotowej powierzchni w świetle dziennym. Producent udostępnia próbki lub wizualizacje 3D z renderem posesji. Warto poprosić o próbkę fizyczną, bo ten sam kod RAL 7016 u jednego dostawcy bywa cieplejszy o kilka tonów niż u innego.
Trzeci problem to brak oznaczeń. Inwestorzy zapominają, że drzwiczki muszą informować o rodzaju medium. Operator gazu może odmówić odbioru technicznego, jeśli skrzynka gazowa nie zostanie prawidłowo oznakowana a reklamacja wiąże się z ponownym wezwaniem ekipy.
Checklista przed zamówieniem
- Pomiar skrzynki: wysokość, szerokość, głębokość, strona otwierania.
- Wybór koloru z próbnika RAL lub faktury drewnopodobnej.
- Decyzja o lokalizacji: słupek, przęsło, słupek wielofunkcyjny.
- Oznaczenie: prąd lub gaz zgodnie z normą.
- Planowany dostęp dla operatora sieci dystrybucyjnej.
Czwarty błąd: samodzielne modyfikacje. Przycinanie obudowy, dorabianie zawiasów, wiercenie dodatkowych otworów narusza powłokę proszkową i otwiera drogę korozji. Każda ingerencja powinna być uzgodniona z producentem w przeciwnym razie gwarancja wygasa.
Obudowa aluminiowa z widocznymi śladami obróbki mechanicznej traci odporność na warunki atmosferyczne. Krawędź po cięciu bez ponownego zabezpieczenia proszkowego koroduje już po pierwszym sezonie.
Konserwacja sprowadza się do minimum raz w roku wystarczy gąbka z ciepłą wodą. Unikaj środków chemicznych na bazie rozpuszczalników, które mogą uszkodzić powłokę proszkową. Aluminium czyści się łatwo, nie wymaga smarowania zawiasów ani wymiany uszczelek.
Przy wycenie obudowy na wymiar orientacyjne widełki cenowe wyglądają następująco: panel frontowy 450-600 PLN/m², pełna obudowa z drzwiczkami 600-900 PLN/m², słupki wielofunkcyjne 900-1500 PLN/m². Różnice wynikają z grubości aluminium (1,5 mm vs 2,5 mm), wykończenia (gładki RAL vs struktura drewnopodobna) oraz rodzaju zamka.
Kiedy aluminiowa obudowa nie ma sensu
Nie warto jej montować w przypadku tymczasowych instalacji budowlanych, gdzie licznik zostanie przeniesiony po zakończeniu prac. Aluminium uzasadnia swoją cenę przy zabudowie stałej, planowanej na 15-20 lat. Również w strefach o agresywnej atmosferze (nadmorskie mgły solne, okolice zakładów chemicznych) warto rozważyć stal nierdzewną zamiast aluminium malowanego.
Zamówienie bezpłatnej wyceny trwa 24 godziny wystarczy podać wymiary, zdjęcie istniejącej skrzynki i preferowany kolor. Wizualizacja 3D pozwala zobaczyć efekt końcowy jeszcze przed uruchomieniem produkcji, co eliminuje ryzyko nietrafionej decyzji kolorystycznej.
Źródła danych: norma PN-EN 50110 dotycząca eksploatacji instalacji elektrycznych, wytyczne Polskiego Komitetu Normalizacyjnego, katalogi producentów profili aluminiowych, dane techniczne powłok proszkowych wg Qualicoat. Strona referencyjna: qualicoat.net, pkn.pl.
