Schemat instalacji CO z kotłem gazowym krok po kroku

Stajesz przed kotłownią z planem w ręku i widzisz plątaninę rur, zaworów oraz urządzeń, których sensu nie ogarniesz na pierwszy rzut oka. Dobrze trafiłeś, bo poniżej znajdziesz trzy gotowe schematy instalacji CO z kotłem gazowym, każdy opisany element po elemencie, wraz z uzasadnieniem dlaczego każdy element musi się tam znaleźć, jakie parametry dobrać i gdzie najczęściej popełnia się błędy kosztujące potem tysiące złotych.

• Jak działa kocioł dwufunkcyjny w instalacji CO
• Schemat z kotłem gazowym i ogrzewaniem podłogowym
• Schemat podłączenia kotła dwufunkcyjnego z zasobnikiem
• Najczęstsze błędy w schemacie instalacji z kotłem gazowym

Jak działa kocioł dwufunkcyjny w instalacji CO

Spalanie gazu w palniku to dopiero początek drogi ciepła. Płomienie ogrzewają wymiennik pierwotny, w którym woda płynąca w zamkniętej pętli pochłania energię i wyrusza w stronę instalacji. Zanim jednak opuści urządzenie, trafia do trójdrożnego zaworu przełączającego, który na bieżąco decyduje, czy energia popłynie do grzejników i podłogówki, czy do wymiennika ciepłej wody użytkowej.

Tryb priorytetu ciepłej wody oznacza, że w momencie odkręcenia kranu zawór natychmiast blokuje obieg grzewczy i kieruje całą moc na przygotowanie c.w.u. Po zamknięciu kranu kocioł wraca do ogrzewania, zwykle po kilkunastu sekundach. Taki scenariusz powtarza się kilkadziesiąt razy dziennie w przeciętnym domu, dlatego modulacja palnika staje się kluczowa dla komfortu i rachunków.

Modulacja to płynna regulacja mocy od około 20% do 100%, a kondensacja pozwala dodatkowo odzyskać ciepło z pary wodnej zawartej w spalinach. W praktyce kocioł kondensacyjny zużywa od 8% do 15% gazu mniej niż tradycyjny, a w dobrze zaizolowanym budynku różnica na rocznym rachunku sięga kilkuset złotych. Poniższa tabela pokazuje orientacyjne oszczędności dla domu o powierzchni 150 m².

Wymiennik ciepłej wody w kotle dwufunkcyjnym pracuje w systemie przepływowym, co oznacza brak magazynowania. Przy ΔT 30°C (czyli różnicy między wodą wychodzącą z kranu a zimną na wejściu) urządzenie o mocy 24 kW dostarcza około 11,5 l/min. To wystarczy na jeden komfortowy prysznic, ale przy dwóch łazienkach używanych jednocześnie zaczyna brakować wydajności, co prowadzi nas do decyzji o zasobniku.

Schemat z kotłem gazowym i ogrzewaniem podłogowym

Podłogówka wymaga wody o temperaturze zasilania od 28°C do 45°C, podczas gdy grzejniki pracują przy 50°C do 70°C. Ta różnica temperatur wyklucza bezpośrednie podłączenie do jednego obiegu, bo kocioł gazowy kondensacyjny osiąga najwyższą sprawność właśnie w niskich zakresach temperatury. Potrzebny jest więc zawór mieszający, który schłodzi wodę z kotła do parametrów bezpiecznych dla rur PE-X lub PE-RT.

Schemat nr 1 (kocioł z wbudowanym zasobnikiem warstwowym 40-50 l) sprawdza się w domach do 180 m² z jedną łazienką. Zasobnik warstwowy ładuje się warstwowo, co daje komfort zbliżony do zasobnika 120 l przy znacznie mniejszych gabarytach. Poniżej lista elementów i ich rola w instalacji.

• Kocioł kondensacyjny dwufunkcyjny serce układu, moc dobierana do strat ciepła budynku (zwykle 24 kW dla 150 m²).
• Zasobnik warstwowy 40-50 l magazyn c.w.u., ładowany warstwowo dzięki specjalnej konstrukcji wężownicy.
• Grupa pompowa z zaworem mieszającym trójdrożnym obniża temperaturę zasilania podłogówki i utrzymuje ją na stałym poziomie.
• Rozdzielacz podłogowy rozdziela przepływ na poszczególne pętle, pozwala regulować każdą niezależnie.
• Naczynie wzbiorcze 18-25 l kompensuje wzrost objętości wody po podgrzaniu, chroni instalację przed skokami ciśnienia.
• Zawór bezpieczeństwa 3 bar otwiera się przy przekroczeniu dopuszczalnego ciśnienia, ostatnia linia ochrony.
• Pompa obiegowa energooszczędna klasy A, pobór 8-50 W zamiast 100 W w starszych modelach.

Grzejniki drabinkowe w łazience można podłączyć na dwa sposoby. Pierwszy wariant to zasilanie z rozdzielacza podłogowego przed sprzęgłem hydraulicznym, co daje temperaturę 35-40°C. Drugi wariant to podłączenie za sprzęgłem, gdzie temperatura wody wynosi 50-55°C, a grzejnik suszy ręczniki znacznie szybciej. Wybór zależy od tego, czy traktujesz drabinkę jako dogrzewanie łazienki, czy jako główne źródło ciepła.

Sprzęgło hydrauliczne (belka mieszająca) to element, który izoluje hydraulicznie obieg kotłowy od obiegów grzewczych. Bez niego pompy w różnych obiegach pracują przeciwko sobie, a regulacja temperatury staje się niemożliwa. W domach z podłogówką i grzejnikami sprzęgło staje się obowiązkowym elementem, bo różne obiegi wymagają różnych przepływów.

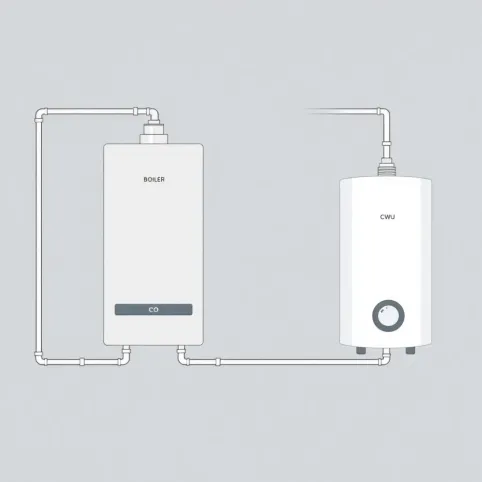

Schemat podłączenia kotła dwufunkcyjnego z zasobnikiem

Rodzina czteroosobowa z dwiema łazienkami używanymi równolegle potrzebuje około 160-200 l ciepłej wody na dobę przy temperaturze 55°C. Wbudowany zasobnik 50 l nie udźwignie takiego zapotrzebowania, dlatego schemat nr 2 zakłada osobny zasobnik stojący 150-200 l. Różnica polega na obecności pompy ładującej i zaworu przełączającego, które koordynują pracę kotła między grzaniem a ładowaniem zasobnika.

Pompa ładująca o wydajności do 30 l/min wpycha wodę przez wężownicę zasobnika, przekazując ciepło z obiegu kotłowego do zgromadzonej wody użytkowej. Zawór przełączający trójdrożny decyduje, czy woda płynie do grzejników, czy do zasobnika. Sterownik kotła zarządza priorytetem, ładując zasobnik do zadanej temperatury, a następnie przełączając się na ogrzewanie.

Schemat nr 3 (ogrzewanie mieszane z podłogówką i grzejnikami) łączy dwa wcześniejsze warianty przez dodanie dwóch obiegów o różnych temperaturach zasilania. Obieg podłogowy pracuje na 35°C, obieg grzejnikowy na 55°C, a sprzęgło hydrauliczne rozdziela przepływy. Każdy obieg ma własną pompę i własny zawór regulacyjny, co pozwala precyzyjnie zbalansować temperatury w poszczególnych pomieszczeniach.

Dobór mocy kotła to nie loteria, lecz obliczenie oparte na zapotrzebowaniu budynku na ciepło. Dla domu spełniającego WT 2021 (Warunki Techniczne 2021) zapotrzebowanie wynosi od 60 do 90 W/m², co przekłada się na 9-13,5 kW dla 150 m². Kocioł o mocy 24 kW ma więc spory zapas mocy, ale to dobrze, bo pokrywa zapotrzebowanie na c.w.u. bez wychłodzenia instalacji grzewczej.

Wymiarowanie naczynia wzbiorczego opiera się na wzorze: V = (V_z × e) / (1, p_min/p_max), gdzie V_z to całkowita objętość wody w instalacji, e to współczynnik rozszerzalności cieplnej (0,035 dla wody o temperaturze 90°C), a p_min i p_max to ciśnienie początkowe i maksymalne. Dla typowej instalacji 150 m² z 200 l wody i ciśnieniem 1,5/3,0 bar wychodzi naczynie o objętości około 18 l, co odpowiada popularnym modelom 18-25 l dostępnym na rynku.

Kalkulator naczynia wzbiorczego znajdziesz na stronie producentów armatury hydraulicznej, na przykład w serwisach poświęconych technice grzewczej, gdzie po wpisaniu objętości instalacji i ciśnienia wstępnego otrzymasz gotowy wynik. Warto sprawdzić obliczenia z dwóch niezależnych źródeł, bo błąd w doborze prowadzi do ciągłego otwierania zaworu bezpieczeństwa albo do braku kompensacji wzrostu objętości wody.

Najczęstsze błędy w schemacie instalacji z kotłem gazowym

Brak naczynia wzbiorczego to grzech pierworodny polskich instalacji, zwłaszcza tych wykonywanych przez przypadkowych wykonawców. Woda podgrzana od 10°C do 60°C zwiększa objętość o 1,8%, a w dużej instalacji 300 l daje dodatkowe 5,4 l objętości, która musi gdzieś odpłynąć. Bez naczynia wzbiorczego ciśnienie rośnie do wartości otwarcia zaworu bezpieczeństwa, a ten zaczyna wylewać wodę na posadzkę kotłowni.

Uwaga: Zawór bezpieczeństwa zamontowany bez naczynia wzbiorczego otwiera się kilka razy dziennie, a każde jego uruchomienie to utrata wody instalacyjnej, która musi być uzupełniona. W dłuższej perspektywie prowadzi to do korozji kotła i zakłóceń w pracy pompy obiegowej.

Zbyt wysoka temperatura zasilania podłogówki to drugi klasyk, wynikający z lenistwa lub niewiedzy. Rury PE-X w podłodze wytrzymują 60°C, ale praca przy 50°C i wyżej powoduje pęcznienie cementu, pęknięcia wylewki i degradację podłogi drewnianej. Zawór mieszający ogranicza temperaturę do 35-40°C, ale jeśli jest źle ustawiony, różnicę poczujesz po roku na rachunku od parkieciarza.

Brak zaworu zwrotnego między obiegiem c.o. a c.w.u. objawia się nieprzyjemnym efektem: po dłuższej przerwie w poborze wody z kranu leci najpierw zimna, potem krótko ciepła, a potem znów zimna. Przyczyną jest mieszanie się wód w wymienniku kotła, a zawór zwrotny blokuje ten przepływ wsteczny. W kotle dwufunkcyjnym z przepływowym wymiennikiem zawór jest często wbudowany, ale w instalacjach z zasobnikiem trzeba go zamontować osobno na zasilaniu zimnej wody.

Lokalizacja czujnika temperatury zewnętrznej wpływa na pracę całej automatyki pogodowej. Czujnik powinien wisieć na północnej ścianie, w cieniu, 2,5 m nad ziemią, z dala od okien, kratek wentylacyjnych i nasłonecznionych fragmentów elewacji. Montaż na ścianie południowej powoduje, że kocioł myśli, że na zewnątrz jest 25°C, i wyłącza ogrzewanie, gdy tymczasem w domu robi się 18°C.

Średnice rur w instalacji podłogowej to kolejne pole do popisu dla amatorów. Pętla podłogowa nie powinna przekraczać 100 m przy średnicy 16 mm, bo opory hydrauliczne rosną do wartości, które pompa nie jest w stanie pokonać. Przy średnicy 20 mm limit wydłuża się do 150 m, ale zużycie wody w instalacji rośnie, a czas reakcji na zmianę temperatury się wydłuża. Rozdzielacz powinien mieć tyle obwodów, ile pętli w projekcie, bez łączenia kilku w jeden obwód.

Izolacja rur w kotłowni to pozorny detal, który potrafi zjeść 2-3% energii rocznie. Rury przechodzące przez nieogrzewane piwnice, garaże i strychy powinny być otulone pianką PE o grubości minimum 19 mm, a na zewnątrz budynku minimum 32 mm. Bez izolacji woda w rurach wychłodzona do 20°C zanim dotrze do grzejnika wymusza pracę kotła na wyższej mocy, co w skali roku daje kilkaset złotych straty.

Checklista do weryfikacji na budowie obejmuje kilkanaście punktów, które wykonawca powinien potwierdzić przed uruchomieniem kotła. Ciśnienie w instalacji (1,5-2,0 bar na zimno), szczelność połączeń (próba ciśnieniowa 3 bar przez 30 minut), ustawienie zaworu mieszającego (35-40°C dla podłogówki), odpowietrzenie grzejników (każdy zawór odpowietrzający otwarty do momentu pojawienia się wody), działanie zaworu bezpieczeństwa (ręczne podniesienie grzybka) i ustawienie automatyki pogodowej (krzywa grzewcza dopasowana do budynku).

Wskazówka: Zapytaj wykonawcę, jakim ciśnieniem robił próbę i jak długo ją utrzymywał. Prawidłowa próba to 3 bar przez 30 minut bez spadku ciśnienia o więcej niż 0,2 bar. Krótsza próba lub niższe ciśnienie oznacza, że wykonawca nie miał pewności co do swojej pracy.

Norma PN-EN 15502 definiuje wymagania bezpieczeństwa dla kotłów gazowych, a Warunki Techniczne 2021 (Dziennik Ustaw 2022, poz. 1225) określają maksymalne zapotrzebowanie na ciepło dla budynków nowo wznoszonych. Warto sięgnąć do tych dokumentów przy projektowaniu, bo zawierają konkretne liczby, a nie ogólniki. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, daje pełne brzmienie wymagań, a w serwisie isap.sejm.gov.pl znajdziesz tekst jednolity.

Schemat instalacji CO z kotłem dwufunkcyjnym to nie rysunek do podziwiania, lecz instrukcja wykonawcza, w której każdy element ma swoją fizyczną rolę. Kocioł dostarcza ciepło, wymiennik je przekazuje, pompa je transportuje, zawór mieszający dopasowuje temperaturę, naczynie wzbiorcze kompensuje rozszerzalność, a automatyka pilnuje, by całość pracowała w optymalnym zakresie. Pominięcie któregokolwiek z tych ogniw oznacza kłopoty, które ujawnią się po pierwszym sezonie grzewczym, gdy zepsuty zawór bezpieczeństwa zaleje kotłownię, a źle dobrana pompa zagłuszy cały dom monotonnym wyciem.

Przy doborze komponentów nie wystarczy ufać materiałom reklamowym, w których każde urządzenie jest "najlepsze w swojej klasie". Konkretne parametry, takie jak moc w kW, wydajność c.w.u. w l/min, klasa energetyczna pompy, współczynnik strat postojowych zasobnika, dostarczają twardych danych do porównania. Schemat instalacji z kotłem gazowym warto zlecić projektantowi z uprawnieniami, a wykonanie powierzyć ekipie z doświadczeniem w kondensacji, bo różnica między instalacją wykonaną poprawnie a tą z pozoru działającą to kilkanaście procent rachunku za gaz rocznie.
