Masz przed sobą ścianę, która niedługo będzie miała w środku rury, a w głowie kilkanaście pytań bez odpowiedzi. Instalacja gazowa w domu schemat to nie jest rysunek, który położysz sobie na stole i zapomnisz; to układ nerwowy budynku, przez który popłynie paliwo, więc każdy błąd kosztuje albo pieniądze, albo zdrowie. Ten poradnik powstał, żebyś wyszedł z niego z konkretnym obrazem całej trasy od kurka przy liczniku aż po kocioł w kotłowni.

• Rodzaje rur i materiałów do instalacji gazowej w domu
• Montaż instalacji gazowej w domu krok po kroku ze schematem
• Koszty i wymagania prawne instalacji gazowej w domu
• Najczęstsze błędy, które kosztują życie lub pieniądze

Nowa instalacja gazowa w domu jednorodzinnym jest potrzebna, gdy stara ma ponad 30 lat, gdy przechodzisz z pieca węglowego na gaz, gdy remontujesz kuchnię i przesuwasz kuchenkę, albo gdy budujesz dom od zera. Bez względu na powód procedura wygląda tak samo.

Rodzaje rur i materiałów do instalacji gazowej w domu

Wybór materiału to pierwsza decyzja, która przesądza o trwałości, kosztach i sposobie montażu. Na rynku współistnieją cztery technologie, a każda z nich sprawdza się w innym scenariuszu.

Miedź twarda to klasyk łączony przez lutowanie twarde lub zaciskanie. Rura jest nieprzepuszczalna dla gazu, odporna na korozję i wytrzymuje temperatury powyżej 200°C, więc świetnie sprawdza się w kotłowni. Minus? Cena rury miedziane 22×1 mm kosztują około 18-22 zł za metr, a sam montaż wymaga wprawnego instalatora z palnikiem.

Stal czarna bezszwowa to rozwiązanie znane z bloków i starszych domów. Rury łączy się przez spawanie lub gwintowanie, a ich trwałość sięga 50 lat, o ile nie są narażone na wilgoć. W nowym budownictwie stosuje się je rzadko, bo korozja zewnętrzna robi swoje, a każde połączenie gwintowane to potencjalny punkt nieszczelności.

Stal nierdzewna karbowana (CSST) to giętka rura w osłonce ze stali nierdzewnej, którą prowadzisz w jednym odcinku bez złączek. Mechanizm działania opiera się na falistej strukturze rura kompensuje drgania i naprężenia termiczne, więc jest bezpieczniejsza przy trzęsieniach ziemi i osiadaniu budynku. Montaż trwa trzykrotnie krócej niż w przypadku miedzi, a cena materiału wynosi 25-35 zł/mb.

PEX-AL-PEX to wielowarstwowy plastik z wkładką aluminiową, stosowany w nowoczesnym budownictwie od około 2015 roku. Warstwa aluminium tworzy barierę antydyfuzyjną, dzięki czemu tlen nie przenika do wnętrza i nie koroduje metalowych elementów armatury. Rura jest lekka, łatwa w prowadzeniu i tańsza od miedzi o 30-40%. Wymaga jednak zaciskania złączkami zaciskowymi i nie wolno jej prowadzić przez stropy bez osłony.

Kiedy NIE stosować danego materiału? Miedzi nie łączysz ze stalą bezpośrednio reakcja elektrochemiczna niszczy oba metale w ciągu kilku lat. Stali czarnej nie prowadzisz po ścianie zewnętrznej bez malowania antykorozyjnego. CSST nie chowasz w betonie bez peszla ochronnego, bo uszkodzenie mechaniczne od razu rozszczelnia cały przewód. PEX-AL-PEX nie stosujesz w kotłowni powyżej 60°C pracy ciągłej temperatura uszczelki zaczyna degradować.

Montaż instalacji gazowej w domu krok po kroku ze schematem

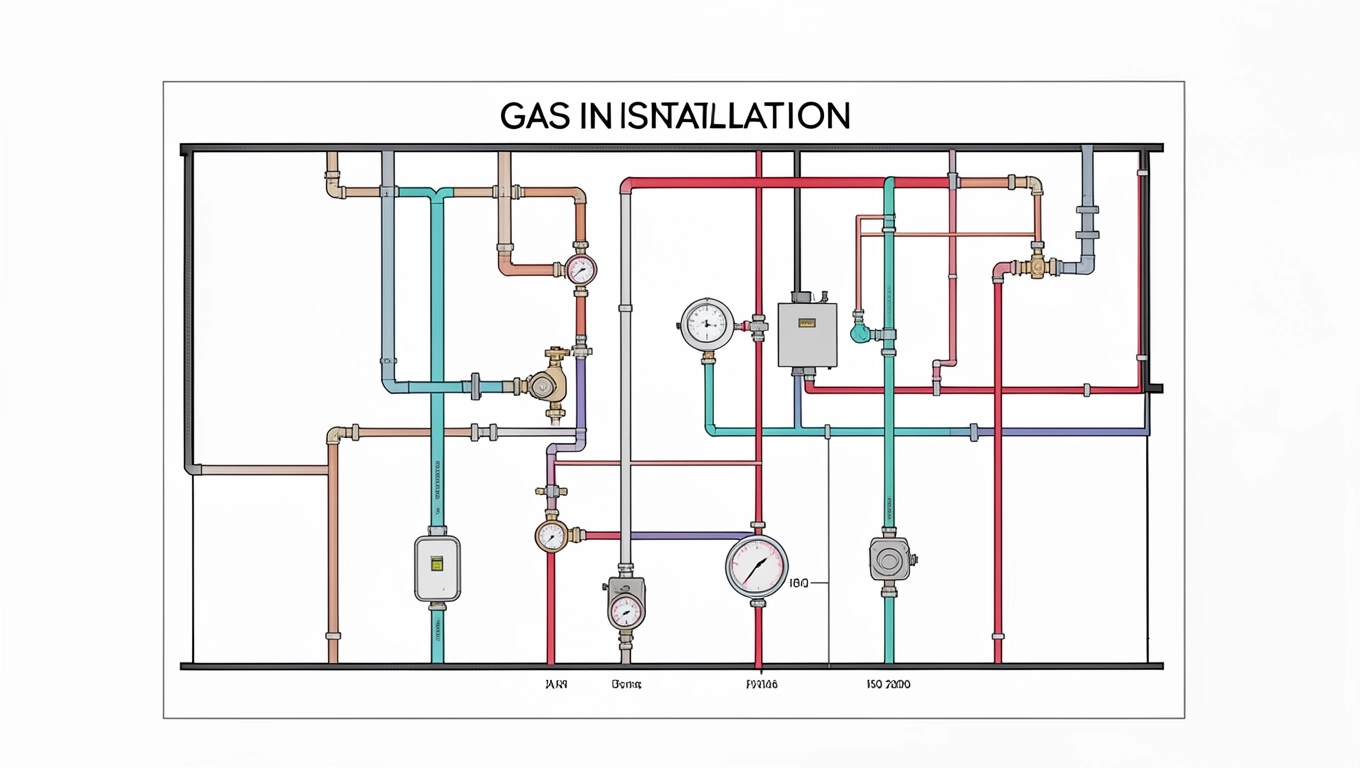

Schemat instalacji gazowej w domu jednorodzinnym wygląda zawsze tak samo: szafka gazowa z kurkiem głównym i licznikiem → pion prowadzony w szybie lub po ścianie → rozdzielacz w kotłowni → odgałęzienia do kotła, kuchenki i ewentualnie podgrzewacza wody. Każdy z tych elementów pełni określoną funkcję i ma swoje wymagania.

Krok 1 trasa i projekt. Trasę rysuje projektant z uprawnieniami gazowymi, który oblicza spadek ciśnienia i dobiera średnice. Rura musi mieć spadek minimum 0,3% w kierunku pionu, żeby skropliny mogły spływać do odwadniaczy. W ścianie prowadzisz ją w peszlu, w stropie w rurze osłonowej stalowej.

Krok 2 mocowanie. Punkty stałe rozmieszczasz co 2 metry, a punkty przesuwne co 1 metr. Dlaczego? Bo rura pod wpływem temperatury zmienia długość o około 1 mm na metr przy różnicy 50°C, a sztywne mocowanie prowadzi do naprężeń i pęknięć złączek.

Krok 3 próba szczelności. Instalację napełniasz powietrzem pod ciśnieniem 50 kPa (0,5 bar) przez 30 minut i obserwujesz manometr. Spadek ciśnienia większy niż 2 kPa oznacza nieszczelność, którą lokalizujesz pianką myjącą lub detektorem. Dopiero po pozytywnej próbie podłączasz gaz.

Krok 4 odpowietrzenie i uruchomienie. Przewód płuczesz gazem obojętnym (azotem), a potem powoli otwierasz kurek główny. Odpowietrzenie kotła i palnika wykonuje już serwisant urządzenia nie rób tego sam.

Próba szczelności instalacji gazowej to obowiązkowy etap bez protokołu z pieczątką uprawnionego instalatora nie dostaniesz odbioru PSG, a co za tym idzie nie podłączysz gazu.

Elementy składowe schematu, które musisz znać:

• Kurek główny odcina dopływ gazu do całego budynku, montowany w szafce gazowej na granicy działki.
• Filtr gazowy zatrzymuje zanieczyszczenia mechaniczne, montowany za licznikiem.
• Detektor gazu (sygnalizator) reaguje na stężenie metanu powyżej 10% dolnej granicy wybuchowości.
• Zawór magnetyczny (elektromagnetyczny) automatycznie odcina gaz po sygnale z detektora.
• Kurki odcinające przy urządzeniach pozwalają serwisować kocioł bez zamykania całej instalacji.
• Przewód spalinowy odprowadza produkty spalania, dobierany do typu kotła.

Koszty i wymagania prawne instalacji gazowej w domu

Instalacja gazowa w domu jednorodzinnym koszt to przedział od 8 do 18 tysięcy złotych za całość (projekt + materiał + robocizna + odbiór). Rozbicie na pozycje wygląda tak.

Bez projektu i odbioru nie wolno uruchomić instalacji. Samowolne podłączenie gazu to nie mandat to odpowiedzialność karna za narażenie życia.

Wymogi prawne reguluje przede wszystkim Warunki Techniczne 2022 (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami) oraz normy PN-92/C-04760 i PN-EN 1775. Określają one minimalną średnicę rur, dopuszczalne spadki ciśnienia, odległości od urządzeń elektrycznych i wymagania przeciwpożarowe.

Wymiary kotłowni gazowej 2024 określone są jasno: pomieszczenie musi mieć co najmniej 6,5 m² powierzchni przy kotle do 30 kW i 2,2 m wysokości. Nawiew dolny (dolna kratka) zapewnia co najmniej 200 cm² przekroju, a wywiew górny (górna kratka) 150 cm². Te liczby wynikają z fizyki spalania: kocioł zużywa powietrze, a jego brak prowadzi do niepełnego spalania i powstawania tlenku węgla.

Od 2018 roku każda nowa instalacja musi mieć detektor gazu i zawór odcinający reagujący na sygnał alarmowy. Detektor montujesz przy kotle lub w szafce gazowej, a zawór na wejściu instalacji. Mechanizm jest prosty: czujnik półprzewodnikowy lub katalityczny wykrywa metan, układ elektroniczny zamyka obwód, cewka traci zasilanie i sprężyna zamyka zawór w ciągu 1 sekundy.

Odbiór instalacji gazowej PSG wymaga trzech dokumentów: protokołu próby szczelności, schematu powykonawczego i opinii kominiarskiej. Bez któregokolwiek z nich operator odmówi założenia plomby na licznik.

Najczęstsze błędy, które kosztują życie lub pieniądze

Prowizorka na gwint to pierwszy grzech instalatorów-amatorów. Połączenie gwintowane bez pasty uszczelniającej i konopi trzyma dwa miesiące, potem zaczyna przepuszczać gaz, a Ty tego nie czujesz, bo metan jest bezwonny. Dlatego odbiór obejmuje próbę ciśnieniową powietrze z manometru nie kłamie.

Brak projektu to drugi grzech, często wynikający z chęci oszczędzenia 2 tysięcy złotych. Efekt? Dobrane za małe średnice, zbyt słaby kocił lub instalacja poprowadzona przez sypialnię, co jest zabronione przepisami.

Zbyt mały nawiew w kotłowni prowadzi do „cofania się spalin" i powstawania czadu. Tlenek węgla wiąże się z hemoglobiną 250 razy silniej niż tlen, więc nawet niewielkie stężenie (0,1%) powoduje ból głowy i zawroty, a 1% utratę przytomności w ciągu dwóch minut.

Brak corocznego przeglądu instalacji to trzeci grzech, tym razem powszechny. Przegląd wykrywa korozję, luźne mocowania i zużyte uszczelki. Bez niego ubezpieczyciel odmówi wypłaty po wybuchu, a Ty możesz stracić polisę na cały dom.

Checklista bezpieczeństwa, którą wydrukujesz i powiesisz przy kotle:

• Detektor gazu sprawny (test raz na pół roku przyciskiem TEST).
• Kurki odcinające przy każdym urządzeniu działają płynnie, bez zacięć.
• Przewód spalinowy czysty, bez sadzy (sadza to znak niepełnego spalania).
• Wentylacja kotłowni drożna kratki niezasłonięte, kanał niezaślepiony.
• Data ostatniego przeglądu nie starsza niż 12 miesięcy.

Instalacja gazowa wewnętrzna to inwestycja na dekady, ale tylko wtedy, gdy zrobisz ją raz, porządnie i z projektem. Wybór materiału, świadomy montaż i coroczny przegląd to trzy filary, na których stoi bezpieczeństwo Twojego domu. Wszystkie formalności załatwisz z uprawnionym instalatorem gazowym (GUD), który prowadzi Cię od projektu aż po odbiór.
