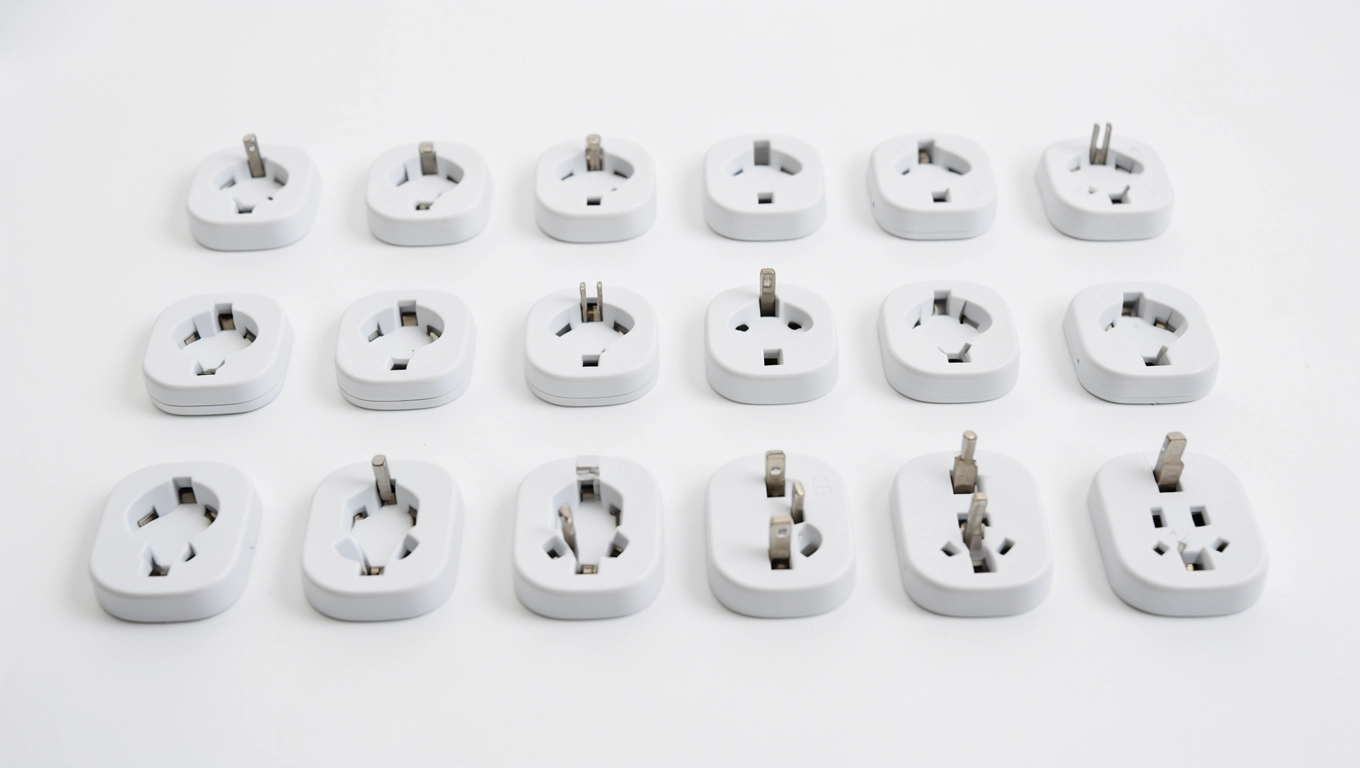

Rodzaje gniazdek elektrycznych – oznaczenia i typy, które warto znać
Wybór odpowiedniego gniazdka elektrycznego bywa zaskakująco trudny, bo producenci stosują skróty i symbole, które wyglądają jak szyfr dla elektryków. Tymczasem oznaczenia gniazdek elektrycznych to konkretny język techniczny opisany w normach PN-EN 60309 oraz PN-EN 60669. Po jego rozszyfrowaniu samodzielny dobór punktu elektrycznego do salonu, łazienki czy warsztatu staje się prosty jak dobranie odpowiedniej żarówki.
- Oznaczenia na gniazdkach: 2P, 2P+Z i symbole IP
- Gniazdka typu E i F (Schuko) różnice, które Cię zaskoczą
- Gniazda jednofazowe i trójfazowe kiedy 400 V ma sens?
- Natynkowe czy podtynkowe? Montaż gniazdek krok po kroku
- Jakie gniazdko do łazienki, kuchni i ogrodu? Stopnie ochrony IP w praktyce
- Standardy międzynarodowe jakie gniazdka są w różnych krajach?
- Na co zwrócić uwagę przy zakupie gniazdka?
Oznaczenia na gniazdkach: 2P, 2P+Z i symbole IP
Najczęściej spotykany symbol na gniazdku domowym to 2P+Z. Oznacza on dwa bieguny prądowe (faza L i neutralny N) oraz jeden biegun ochronny, czyli uziemienie PE. W praktyce gniazdko 2P+Z posiada trzy otwory: dwa płaskie na wtyczkę i jeden wystający bolec uziemiający. Bez tego bolca nie podłączysz pralki, piekarnika ani żadnego urządzenia w metalowej obudowie wymagającego klasy ochronności I.
Symbol 2P oznacza gniazdko bez uziemienia, przeznaczone do urządzeń klasy II, gdzie izolacja podwójna zastępuje przewód ochronny. Znajdziesz je jeszcze w starszych instalacjach, lampkach nocnych, golarkach czy ładowarkach do telefonów. Stosowanie gniazdek 2P w nowym budownictwie jest niedozwolone w pomieszczeniach mokrych i przy sprzęcie AGD dużej mocy.
Oznaczenie 2×2P+Z to tzw. gniazdko podwójne, dwa niezależne obwody w jednej ramce. Stosuje się je tam, gdzie potrzebujesz wielu punktów bez kucia ściany, np. nad biurkiem lub w kuchni nad blatem. 2×2P oznacza podwójne gniazdo bez uziemienia, coraz rzadziej spotykane w nowych realizacjach.
Skrót IP pochodzi od angielskiego International Protection i określa odporność obudowy na ciała stałe oraz wodę. Stopień ochrony IP zapisuje się dwucyfrowo, gdzie pierwsza cyfra opisuje pyłoszczelność (0-6), a druga wodoszczelność (0-9). Gniazdko IP20 chroni przed dotykiem palcem, ale nie przed wilgocią. IP44 wytrzyma bryzgi wody z każdej strony, a IP55 nadaje się nawet do mycia strumieniem wody pod niskim ciśnieniem.
| Stopień IP | Ochrona przed | Typowe zastosowanie |
|---|---|---|
| IP20 | Dotyk palcem, brak ochrony przed wodą | Salon, sypialnia, korytarz |
| IP44 | Bryzgi wody, drobne ciała obce | Łazienka strefa 2, kuchnia nad zlewem |
| IP55 | Strumień wody, pył | Garaż, piwnica, balkon |
| IP65 | Całkowita pyłoszczelność, zanurzenie krótkotrwałe | Ogród, warsztat, elewacja |
Symbolem IK oznacza się odporność mechaniczną obudowy na uderzenia. IK07 wytrzyma uderzenie 2 J, a IK10 nawet 20 J. W garażu czy warsztacie IK08 i wyżej znacząco zmniejsza ryzyko pęknięcia obudowy po przypadkowym kopnięciu.
Gniazdka typu E i F (Schuko) różnice, które Cię zaskoczą
Gniazdko typu E posiada dwa otwory na wtyczkę oraz wystający bolec uziemiający umieszczony w samym gnieździe. Wtyczka urządzenia ma wtedy dwa otwory na ten bolec. To standard francuski i polski, obowiązujący w naszym kraju od dziesięcioleci.
Gniazdko typu F, nazywane Schuko (od niemieckiego Schutzkontakt), ma wgłębienia po bokach, które chwytają styki ochronne wtyczki. Uziemienie realizowane jest poprzez pasek metalowy na obwodzie wtyczki, nie przez bolec. To standard niemiecki, skandynawski i holenderski.
| Cecha | Typ E | Typ F (Schuko) |
|---|---|---|
| Sposób uziemienia | Bolec w gnieźdku | Styki boczne we wtyczce |
| Wtyczka | Europlug z otworami | Schuko z paskiem |
| Maksymalne obciążenie | 16 A / 250 V | 16 A / 250 V |
| Kraje stosujące | Polska, Francja, Belgia, Czechy | Niemcy, Austria, Hiszpania, Holandia |
| Kompatybilność | Przyjmuje Europlug (typ C) | Przyjmuje Europlug (typ C) |
Na rynku dominują gniazdka hybrydowe E/F, oznaczone jako CEE 7/5 (gniazdo) oraz CEE 7/7 (wtyczka). Przyjmują zarówno wtyczki z bolcem, jak i z paskiem Schuko. To dlatego lampa kupiona we Francji działa bez adaptera w polskim gniazdku, a przedłużacz z Niemiec pasuje do Twojego telewizora.
Gdy planujesz wymianę gniazdek w mieszkaniu, typ E/F zapewnia pełną uniwersalność. Jeśli remont obejmuje dom z lat 70. i starsze instalacje bez uziemienia, koniecznie skonsultuj przebudowę z elektrykiem z uprawnieniami SEP.
Gniazda jednofazowe i trójfazowe kiedy 400 V ma sens?
Standardowe gniazdko domowe to gniazdo jednofazowe 16 A / 250 V. Pozwala na pobór mocy do około 3,5 kW. Tyle wystarczy dla lodówki, pralki, zmywarki, odkurzacza czy czajnika elektrycznego. Przewód zasilający ma przekrój 2,5 mm² i zabezpieczony jest wyłącznikiem nadprądowym B16.
Gniazdko trójfazowe 32 A / 400 V (często nazywane siłowym lub przemysłowym) dostarcza moc do 22 kW. Wykorzystuje pięć styków: trzy fazy L1, L2, L3, neutralny N oraz ochronny PE. Spotkasz je w garażu przy spawarce, w kuchni przy piecu indukcyjnym z trzema fazami, w warsztacie przy pile stołowej lub w stacji ładowania samochodu elektrycznego wallbox do 22 kW.
| Parametr | Gniazdo jednofazowe | Gniazdo trójfazowe |
|---|---|---|
| Napięcie | 230 V | 400 V |
| Prąd znamionowy | 16 A | 32 A |
| Maksymalna moc | 3,6 kW | 22 kW |
| Przekrój przewodu | 3×2,5 mm² | 5×4 mm² lub 5×6 mm² |
| Zabezpieczenie | B16 | B32 lub C32 |
| Zastosowanie | Mieszkanie, biuro | Warsztat, garaż, hala |
Trójfazowe gniazdo w kuchni wymaga osobnego obwodu i wyłącznika różnicowoprądowego 30 mA. W mieszkaniu w bloku najczęściej nie ma takiej możliwości bez zgody zarządcy i modernizacji przyłącza. W domu jednorodzinnym zaplanuj taki punkt już na etapie projektu instalacji.
Wtyczki trójfazowe oznacza się kolorami zgodnie z normą PN-EN 60309: niebieska 230 V, czerwona 400 V. Kolor koduje napięcie, dzięki czemu przypadkowe wpięcie wtyczki 400 V do gniazda 230 V jest fizycznie niemożliwe.
Natynkowe czy podtynkowe? Montaż gniazdek krok po kroku
Gniazdka podtynkowe montuje się w puszce instalacyjnej zatopionej w ścianie. Stosuje się je w nowym budownictwie, w remontach z kuciem oraz wszędzie tam, gdzie liczy się estetyka. Puszka ma zazwyczaj głębokość 45-60 mm. Przewody prowadzi się w bruzdach pod tynkiem, a po zamontowaniu gniazdka widoczny pozostaje jedynie panel dekoracyjny.
Gniazdka natynkowe montuje się bezpośrednio na powierzchni ściany za pomocą kołków rozporowych. Sprawdzają się w garażach, piwnicach, halach, na elewacjach oraz wszędzie tam, gdzie kucie ścian jest niemożliwe lub nieopłacalne. Kabel biegnie w listwie elektroinstalacyjnej lub korytkach.
| Cecha | Podtynkowe | Natynkowe |
|---|---|---|
| Głębokość montażu | 45-60 mm w ścianie | 30-45 mm na ścianie |
| Estetyka | Widoczna obudowa | |
| Montaż | Wymaga kucia | Szybki, bez kucia |
| Zastosowanie | Mieszkanie, biuro, hotel | Garaż, piwnica, hala |
| Stopień ochrony | Zwykle IP20-IP44 | Łatwo osiągnąć IP55-IP65 |
Przed montażem wyłącz bezpiecznik w rozdzielni i sprawdź próbnikiem napięcia brak fazy na przewodach. To absolutna podstawa bezpieczeństwa. Podłączenie przewodów wykonuj przy wyłączonym napięciu, a przewód ochronny PE (żółto-zielony) podłączaj zawsze dłużej niż L i N, by przy wyrwaniu kabel odłączył się jako ostatni.
Checklista przed montażem gniazdka
- Wybierz typ: podtynkowe do wnętrz suchych, natynkowe do wilgotnych i garaży
- Sprawdź schemat instalacji i oznacz obwód w rozdzielni
- Użyj puszki o odpowiedniej głębokości dla danego mechanizmu
- Podłącz przewody zgodnie z kolorystyką: brązowy lub czarny L, niebieski N, żółto-zielony PE
- Dokręć zaciski momentem podanym przez producenta (zwykle 0,8-1,2 Nm)
- Po montażu wykonaj pomiar impedancji pętli zwarcia oraz działania wyłącznika RCD
Gniazdka hermetyczne (bryzgoszczelne) mają klapkę silikonową i uszczelkę na ramce. Stosuj je wszędzie, gdzie pojawia się wilgoć lub kurz, ponieważ uszczelka blokuje wnikanie wody do mechanizmu. Nawet prosta klapka w kuchni nad zlewem potrafi przedłużyć żywotność instalacji o kilkanaście lat.
Jakie gniazdko do łazienki, kuchni i ogrodu? Stopnie ochrony IP w praktyce
W łazience obowiązuje podział na strefy według normy IEC 60364-7-701. Strefa 0 obejmuje wnętrze wanny i brodzika, gdzie dopuszcza się wyłącznie urządzenia na 12 V o stopniu IP67. Strefa 1 to ściany nad wanną do wysokości 2,25 m, gdzie wymagane jest IP44 oraz napięcie SELV. Strefa 2 obejmuje obszar 60 cm od wanny, potrzebny jest IP44. Strefa 3 to wszystko powyżej 2,4 m od podłogi, gdzie wystarczy IP20, ale klapka ochronna mile widziana.
W kuchni nad zlewem i płytą grzejną wymagaj IP44. Nad blatem roboczym wystarczą gniazdka IP20, ale warto wybrać bryzgoszczelne dla ochrony przed zachlapaniem podczas gotowania. Piekarnik, zmywarka i lodówka pobierają łącznie ponad 4 kW, dlatego każde z tych urządzeń wymaga osobnego obwodu z wyłącznikiem B16.
W ogrodzie i na tarasie stosuj wyłącznie gniazdka IP55 lub IP65 z klapką i uszczelką. Przewód YKY lub YDYp prowadź w rurze osłonowej UV-odpornej, zakopanej min. 60 cm pod ziemią. Każde gniazdo zewnętrzne zasilaj przez wyłącznik różnicowoprądowy 30 mA, który odcina napięcie w 30 ms po pojawieniu się prądu upływowego.
W piwnicy i garażu IP44 to absolutne minimum. Jeśli podłoga bywa mokra (mycie samochodu, zaleganie wody), wybierz IP55. Garaż z instalacją 400 V wymaga gniazda siłowego 5-bolcowego 32 A z certyfikatem PN-EN 60309.
| Pomieszczenie | Wymagane IP | Uwagi |
|---|---|---|
| Salon, sypialnia | IP20 | Bez uziemienia dopuszczalne tylko w starszych instalacjach |
| Kuchnia | IP44 nad zlewem | Osobne obwody dla AGD |
| Łazienka strefa 2 | IP44 | Klapka obowiązkowa |
| Piwnica, garaż | IP44-IP55 | RCD 30 mA |
| Ogród, taras | IP55-IP65 | Rura UV-odporna, głębokość 60 cm |
Standardy międzynarodowe jakie gniazdka są w różnych krajach?
Na świecie obowiązuje kilkanaście standardów wtyczek i gniazdek opisanych normą IEC 60083. Podróżując z ładowarką do laptopa, warto znać różnice, bo ten sam kabel pasuje tylko w części krajów.
| Typ | Kraje | Napięcie / Częstotliwość |
|---|---|---|
| A | USA, Kanada, Meksyk, Japonia | 110-127 V / 60 Hz |
| B | USA, Kanada | 110-127 V / 60 Hz |
| C | Europa (Europlug), Argentyna | 220-240 V / 50 Hz |
| D | Indie, Nepal, Sri Lanka | 220-240 V / 50 Hz |
| E | Polska, Francja, Belgia, Czechy | 220-240 V / 50 Hz |
| F | Niemcy, Hiszpania, Holandia, Turcja | 220-240 V / 50 Hz |
| G | Wielka Brytania, Irlandia, Malta | 230 V / 50 Hz |
| H | Izrael | 230 V / 50 Hz |
| I | Australia, Nowa Zelandia, Chiny | 220-240 V / 50 Hz |
| J | Szwajcaria, Liechtenstein | 230 V / 50 Hz |
| K | Dania, Grenlandia | 230 V / 50 Hz |
| L | Włochy, Chile, Urugwaj | 220-240 V / 50 Hz |
Polska stosuje typ E (gniazdo z bolcem) oraz typ C (Europlug bez uziemienia). Wtyczka Europlug 2,5 A jest płaska i okrągła, pasuje do praktycznie każdego europejskiego gniazda 230 V, co czyni ją najbardziej uniwersalnym złączem na kontynencie.
Adapter podróżny przyda się w krajach z typem A, B, G lub I. Nie jest jednak przetwornikiem napięcia. Suszarka kupiona w USA na 110 V podłączona przez adapter do polskiego gniazda 230 V spali się natychmiast, ponieważ napięcie wzrośnie ponad dwukrotnie.
Na co zwrócić uwagę przy zakupie gniazdka?
Renomowane gniazdka posiadają certyfikat CE oraz oznaczenie zgodności z normą PN-EN 60669-1. Tanie zamienniki z nieoznakowanych źródeł często mają gorsze tworzywo, szybko żółkną i pękają, a ich styki po roku tracą sprężystość. Dobry mechanizm kosztuje 25-50 zł, panel dekoracyjny 15-30 zł, a ramka wielokrotna 10-25 zł.
Zwróć uwagę na:
- Materiał styków: mosiądz lub brąz fosforowy zapewnia niską rezystancję
- Obecność przesłon torów prądowych (ochrona dzieci)
- Wzmocniona ramka do montażu wielokrotnego
- Kompletny zestaw z puszką i wkrętami
- Deklarację zgodności i numer seryjny producenta
Przy wyborze koloru panele białe i kremowe to klasyka, ale czarne, grafitowe czy antracytowe świetnie komponują się z ciemnymi ścianami. Seria gniazdek jednego producenta pozwala zachować spójność stylistyczną w całym mieszkaniu.
Mini-glosariusz pojęć
- L przewód fazowy, zwykle brązowy lub czarny
- N przewód neutralny, niebieski
- PE przewód ochronny, żółto-zielony
- Schuko potoczna nazwa typu F z uziemieniem bocznym
- Europlug płaska wtyczka europejska typu C bez uziemienia
- RCD wyłącznik różnicowoprądowy, chroni przed porażeniem
- SELV napięcie bezpieczne do 50 V AC lub 120 V DC
Praca pod napięciem grozi porażeniem ze skutkiem śmiertelnym. Każdą wymianę gniazdka poprzedź wyłączeniem bezpiecznika w rozdzielni i sprawdzeniem braku napięcia próbnikiem. W razie wątpliwości zleć pracę elektrykowi z uprawnieniami SEP.
Dobór odpowiedniego gniazdka elektrycznego to nie kwestia gustu, lecz konkretnych parametrów technicznych i norm bezpieczeństwa. Świadomy wybór typu, stopnia IP oraz sposobu montażu ochroni instalację na długie lata i pozwoli uniknąć kosztownych awarii. Zanim klikniesz "kup teraz", sprawdź symbol na obudowie, certyfikat zgodności i przeznaczenie punktu w konkretnej strefie domu.
Źródła: PN-EN 60309 (gniazda przemysłowe), PN-EN 60669-1 (łączniki do użytku domowego), IEC 60083 (standardy wtyczek), IEC 60364-7-701 (strefy łazienkowe). Dane techniczne oparte na dokumentacji producentów osprzętu elektrycznego oraz normach branżowych aktualnych na 2024/2025 rok.
