Rodzaje gniazdek elektrycznych na świecie – kompletny przewodnik

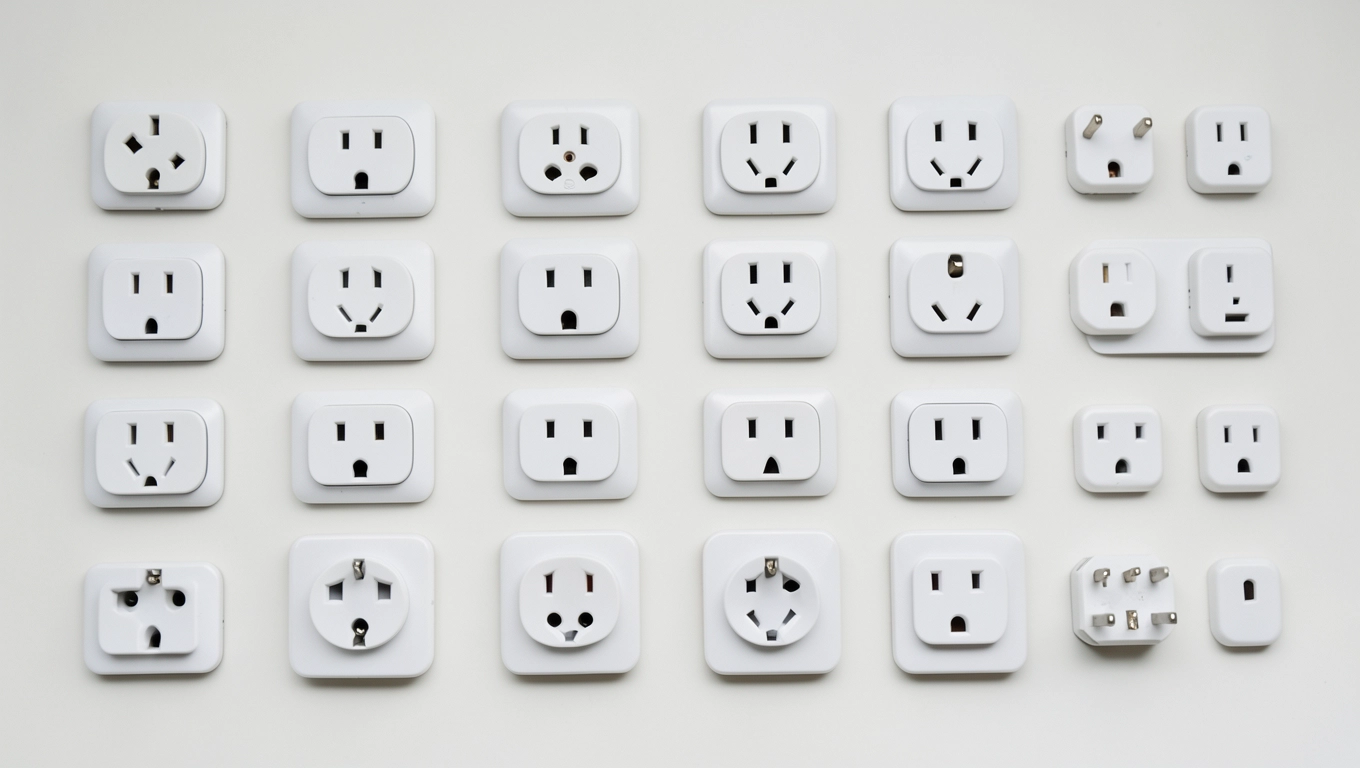

Wylądowałeś w Tokio, wetknąłeś ładowarkę od laptopa i nic. Telefon pokazuje ładowanie, ale wskaźnik nie drgnął przez pół godziny. Problem nie leży w kablu ani w sprzęcie, lecz w samym gnieździe, którego nóżki mają inny kształt, a napięcie w sieci wynosi ledwie 100 V. Na świecie funkcjonuje dziś piętnaście oznaczonych literami typów gniazdek elektrycznych, od A do M, a żadne dwa regiony nie potrafiły się do tej pory dogadać co do jednego, wspólnego wzoru. Skoro planujesz podróż, kupno sprzętu albo zwykłą przeprowadzkę, ta różnorodność dotknie Cię szybciej, niż myślisz.

• Europejskie standardy gniazdek typ C, E, F, J i L
• Gniazdka brytyjskie, amerykańskie i australijskie kluczowe różnice
• Napięcie 110V a 230V i dobór przejściówki do podróży

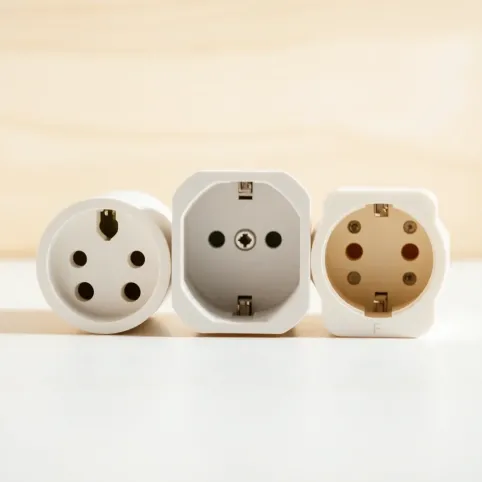

Europejskie standardy gniazdek typ C, E, F, J i L

Europa nie jest monolitem, nawet jeśli na pierwszy rzut oka wszystkie gniazdka wyglądają podobnie. Polska, Niemcy, Hiszpania czy Włochy korzystają z dwóch kompatybilnych wtyczek: francuskiej (typ E) z bolcem uziemiającym wystającym z gniazda oraz niemieckiej (typ F, nazywanej schuko od Schutzkontakt) z dwoma stykami ochronnymi po bokach. Różnica wydaje się kosmetyczna, ale ma konkretne skutki.

Typ C, czyli klasyczny europlug z dwoma okrągłymi nóżkami o średnicy czterech milimetrów, to wtyczka nieuziemiona przeznaczona do urządzeń klasy II (oznaczonych podwójnym kwadratem na tabliczce znamionowej). Mieści się zarówno w gnieździe E, jak i F, ponieważ oba mają otwór na bolce o tej samej średnicy. Problem pojawia się, gdy chcesz podłączyć sprzęt z uziemieniem, na przykład komputer stacjonarny, pralkę czy listwę antyprzepięciową.

Wtyczka schuko (typ F) wchodzi do gniazda typu E bez żadnego oporu, ale w drugą stronę już niekoniecznie: francuskie gniazdo z bolcem nie przyjmie niemieckiej wtyczki ze stykami bocznymi, chyba że posiadasz gniazdko hybrydowe zwane unischuko. Te ostatnie mają jednocześnie otwór na bolec francuski i zatoki na klapki schuko, dzięki czemu obsługują oba standardy. W Polsce unischudo dominuje w nowym budownictwie od lat dziewięćdziesiątych, choć w starszych instalacjach wciąż trafiają się gniazda wyłącznie z bolcem.

Polskie gniazdko pasuje bez problemu do większości sprzętu z całej Unii Europejskiej, ale ładowarka z Francji czy Belgii wymaga już adaptera lub gniazda hybrydowego. Planując wymianę osprzętu w domu, szukaj oznaczenia zgodności z IEC 60083, normą opisującą geometrię i wymiary wtyczek.

Szwajcaria i Liechtenstein stosują typ J, który wygląda jak francuskie E, ale bolce są lekko przesunięte względem osi wtyczki. Trójkątny układ sprawia, że wtyczka J nie wejdzie do klasycznego gniazda E, a tym bardziej do schuko. Podróżując do Szwajcarii, potrzebujesz przejściówki, choć napięcie pozostaje zgodne (230 V, 50 Hz), więc elektronika z zasilaczem wide range input 100-240 V zadziała bez konwertera napięcia. Włochy wymyśliły jeszcze inny wariant: typ L z trzema bolcami ustawionymi w jednej linii. To dziedzictwo włoskiej normy CEI 23-50 z lat sześćdziesiątych, które utrudnia życie turystom, ale też chroni rynek przed zalewem niecertyfikowanego sprzętu.

Izrael wprowadził z kolei typ H, czyli wtyczkę z trzema bolcami w kształcie litery Y. Przez lata izraelskie gniazdko tolerowało wtyczki typu C, ale od 2008 roku wymaga dedykowanego otworu na bolec uziemiający, więc urządzenia z uziemieniem bez adaptera już się nie podłączą. Nowe instalacje projektuje się tak, by obsługiwały jednocześnie C i H, co wynika z normy SI 32.

Gniazdka brytyjskie, amerykańskie i australijskie kluczowe różnice

Wielka Brytania zdecydowanie odeszła od reszty kontynentu, przyjmując typ G, czyli wtyczkę z trzema prostokątnymi bolcami ustawionymi w trójkąt. Każde gniazdko zawiera wbudowany bezpiecznik (zazwyczaj 13 A), a otwory na bolce są zasłaniane mechanicznie, dopóki wtyczka nie zostanie prawidłowo włożona. To rozwiązanie chroni dzieci, które mogłyby dotknąć palcem napięcia fazowego, oraz uniemożliwia iskrzenie przy wkładaniu i wyjmowaniu. Wtyczka jest spora i nie zmieści się w wielu ciasnych listwach zasilających, ale Brytyjczycy traktują ją jako element bezpieczeństwa domowego.

Stary standard D (5 A) wciąż funkcjonuje w Indiach, Nepalu i kilku krajach Afryki Wschodniej, choć nowe instalacje przechodzą na typ M o większym natężeniu. Podróżując z laptopem, który pobiera 65 W, potrzebujesz adaptera zarówno geometrycznego, jak i uziemiającego, ponieważ tanie przejściówki z marketu często nie majują styku ochronnego. Brak uziemienia przy sprzęcie klasy I (z metalową obudową) oznacza realne ryzyko porażenia w razie przebicia izolacji.

Stany Zjednoczone, Kanada, Meksyk i większość Ameryki Środkowej pracują na napięciu 100-127 V przy częstotliwości 60 Hz, wykorzystując typ A (płaskie bolce bez uziemienia) oraz typ B (płaskie bolce z okrągłym bolcem uziemiającym). Płaskie nóżki mają typową szerokość 6,3 mm i grubość 1,5 mm, co oznacza, że europejska wtyczka okrągła fizycznie nie wejdzie do amerykańskiego gniazda. Japonia dokłada dodatkową komplikację: w Kraju Kwitnącej Wiśni funkcjonują dwa odrębne standardy typ A na 100 V w większości prefektur oraz typ B w niektórych regionach, gdzie napięcie wynosi 200 V. W praktyce oznacza to, że japońskie gniazdko bez uziemienia może być bezpiecznie użyte z europejską ładowarką USB-C po konwersji napięcia, ale silnik europejskiej suszarki do włosów po prostu spali się przy połowie swojej mocy.

Australia, Nowa Zelandia, Chiny i Argentyna stosują typ I, łatwo rozpoznawalny po dwóch bolcach ustawionych pod kątem (odwrócona litera V) oraz pionowym bolcu uziemiającym. Australijskie gniazdko ma dodatkowo wbudowany wyłącznik, co pozwala odciąć napięcie bez wyciągania wtyczki. Napięcie 230 V przy 50 Hz jest zgodne z Europą, więc konwerter niepotrzebny, ale kształt wtyczki już tak. Chińskie gniazdka bywają kompatybilne zarówno z typem A (płaskie), jak i I, choć w luksusowych hotelach spotyka się też gniazda brytyjskie G dla gości z Hongkongu.

Napięcie 110V a 230V i dobór przejściówki do podróży

Wartość napięcia w sieci ma znaczenie znacznie większe niż kształt wtyczki. Urządzenie zaprojektowane do pracy przy 230 V, podłączone do sieci 110 V, po prostu będzie pracować na pół gwizdka albo wcale. Silnik pralki nie rozkręci bębna do obrotów, z jakimi został zaprojektowany, grzałka w czajniku będzie grzać wodę dwukrotnie dłużej, a ładowarka laptopa może w ogóle nie wystartować, gdy napięcie spadnie poniżej minimalnego progu.

Nigdy nie używaj urządzenia zaprojektowanego na 230 V w sieci 110 V, jeśli w instrukcji nie widniejsz zakresu 100-240 V. Silnik, transformator albo grzałka mogą się spalić albo, co gorsza, zacząć działać niestabilnie, przegrzewając się przy obniżonej sprawności.

Większość nowoczesnych ładowarek do telefonów, laptopów, golarek i aparatów fotograficznych ma na obudowie oznaczenie input 100-240 V. To zasilacze impulsowe z układem PFC, które pracują stabilnie w dowolnej sieci na świecie. Wystarczy im wówczas adapter mechaniczny, czyli przejściówka dopasowująca kształt wtyczki, bez konwertera napięcia. Sprawdź etykietę zasilacza przed wyjazdem, zanim kupisz niepotrzebny ciężki transformator.

Adapter dobierasz przede wszystkim do kształtu gniazdka w kraju docelowym, ale zwróć uwagę na trzy dodatkowe parametry. Pierwszy to uziemienie, którego wiele tanich adapterów nie ma, a które chroni przed porażeniem przy awarii sprzętu. Drugi to maksymalne natężenie: zwykła przejściówka turystyczna obsłuży 6 A (ok. 1300 W przy 230 V), ale suszarka, prostownica czy grzejnik potrzebują 10-16 A, a to wymaga już adaptera o wyraźnie większych stykach. Trzeci to certyfikat bezpieczeństwa, najlepiej CE albo zgodność z IEC 60884, gwarantująca, że wtyczka nie stopi się po godzinie pracy przy pełnym obciążeniu.

Przed wyjazdem warto też rozważyć strategię sprzętową. Laptop z zasilaczem USB-C PD możesz ładować tą samą ładowarką co telefon, co oznacza jeden zasilacz 65 W zamiast trzech osobnych. Maszynka do golenia, suszarka czy lokówka to zwykle urządzenia na 230 V, więc albo kupujesz wersję dwunapięciową (rzadkość), albo rezygnujesz z nich na rzecz hotelowych. Kamper lub jacht stanowią osobny scenariusz: tam napięcie 12 V z akumulatora wymaga całkiem innego osprzętu, zazwyczaj gniazd zapalniczki samochodowej i przetwornicy DC-AC.

Otwór na końcu bolca w wielu wtyczkach (choćby schuko czy amerykańskiej) nie jest przypadkiem. Służy do mechanicznego blokowania wtyczki w gnieźdku za pomocą wciskającego się sworznia, dzięki czemu kontakt elektryczny jest pewniejszy i nie iskrzy przy wyciąganiu. W nowoczesnych instalacjach brytyjskich dodatkowo współpracuje z mechanizmem child-safe, który otwiera otwory tylko po równoczesnym wciśnięciu wszystkich trzech bolców.

Standaryzacja postępuje, choć powoli. USB-C Power Delivery do 240 W eliminuje konieczność stosowania dedykowanych zasilaczy do laptopów, monitorów i wielu innych urządzeń, ale sam problem gniazdek ściennych pozostaje. Dopóki każdy kraj ma własną historię energetyczną i własne lobby producentów osprzętu, piętnaście typów nie zniknie. Wystarczy zatem wiedzieć, który typ gdzie obowiązuje, jakie napięcie panuje w gniazdku i czy nasz sprzęt obsługuje szeroki zakres napięcia. Te trzy informacje pozwalają uniknąć 90% kłopotów, które czekają każdego, kto pakuje walizkę na drugą półkulę.
