Wtyczki do aut elektrycznych: kompletny przewodnik po typach i standardach

Wtyczka do ładowania auta elektrycznego to pierwsza rzecz, o jaką pyta ktoś, kto właśnie odebrał swojego pierwszego elektryka i stoi przed bramą salonu z kluczykiem w ręku. Zanim zaczniesz szukać stacji, zanim wybierzesz taryfę, musisz wiedzieć, jakie gniazdo ładowania samochodów elektrycznych masz po swojej stronie kabla. Ten przewodnik nie powie Ci, jaki model kupić, ale wyjaśni coś znacznie ważniejszego: czym różnią się rodzaje wtyczek do samochodów elektrycznych, dlaczego w Polsce właściwie każdy producent stawia na ten sam standard i co zrobić, żeby ładowanie w domu trwało pięć godzin zamiast dwudziestu. Bo diabeł tkwi w szczegółach, które dealer pominął, a które spokojnie spalą Ci cały zysk z zakupu.

• Rodzaje wtyczek do samochodów elektrycznych: wielki przegląd standardów
• Typ 2 i CCS2: europejski król gniazd ładowania
• CHAdeMO i GB/T: konkurenci z Azji, którzy u nas niemal zniknęli
• Wallbox, Schuko i kabel: jak dobrać ładowanie do domu
• Najczęstsze pytania kierowców elektryków

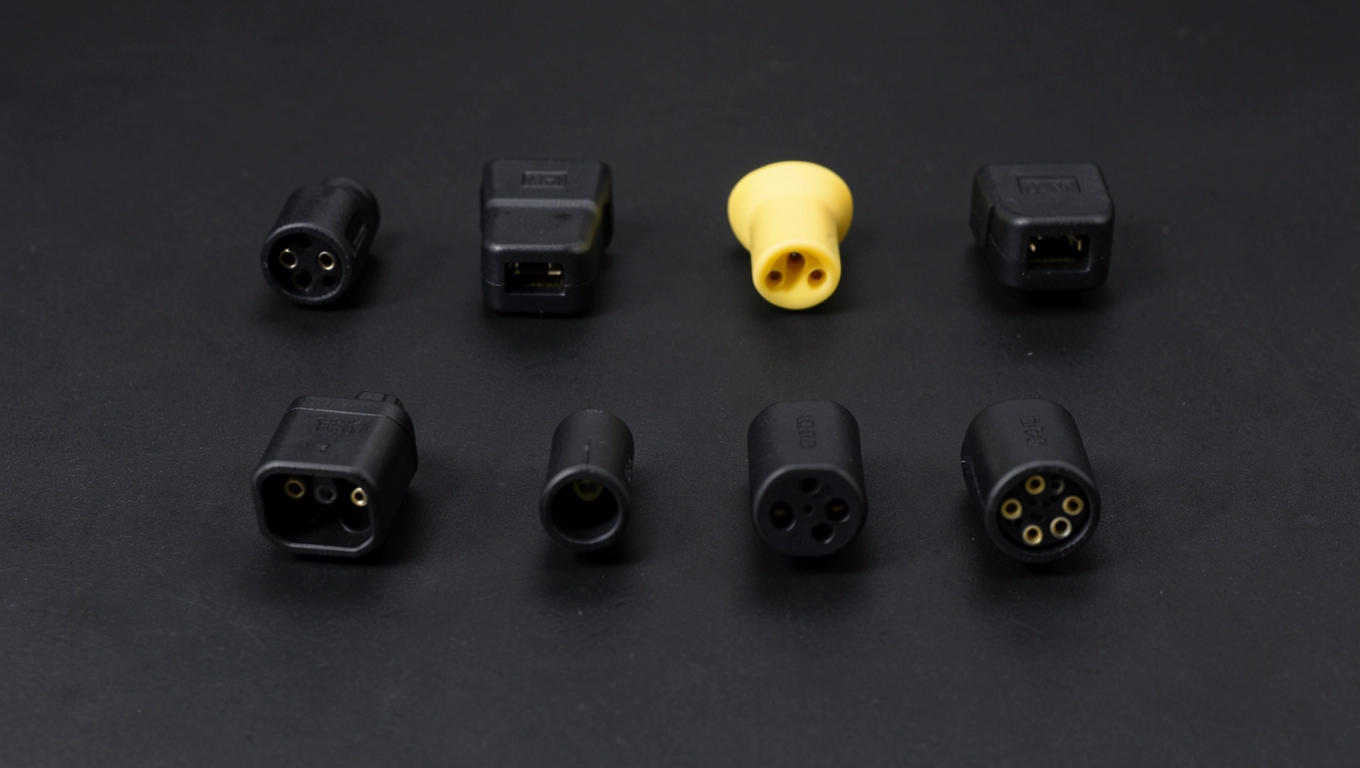

Rodzaje wtyczek do samochodów elektrycznych: wielki przegląd standardów

Zanim wejdziesz w szczegóły, warto zobaczyć cały rynek w jednym miejscu. Na świecie funkcjonuje pięć rodzin złączy, z czego w Europie realnie liczą się dwa, a trzy pozostałe pełnią rolę pomniejszą lub historyczną. Poniższa tabela zbiera ich kluczowe parametry, żebyś mógł porównać je jednym rzutem oka.

Każdy z tych standardów odpowiada innej filozofii: jednofazowe, trójfazowe, szybkie prądem stałym albo dwufunkcyjne. W Polsce 90% spotykanych na ulicy aut korzysta z wariantu Typu 2 lub CCS2, dlatego to im poświęcimy najwięcej uwagi.

Typ 2 i CCS2: europejski król gniazd ładowania

Typ 2, nazywany też Mennekes od nazwy producenta pierwszych seryjnych złączy, to absolutny fundament europejskiej infrastruktury. Ma siedem bolców: dwa do prądu, jeden ochronny PE, neutralny N i dwa sygnałowe CP oraz PP, które odpowiadają za komunikację między autem a stacją. Ta wymiana danych nie jest gadżetem. To dzięki niej samochód informuje ładowarkę, ile prądu pobierze, a stacja blokuje wtyczkę w gnieździe do czasu zakończenia sesji. Bez tego mechanizmu prąd o natężeniu 32 A popłynąłby przez kable, które ktoś mógłby przypadkiem wyciągnąć w połowie ładowania.

Trójfazowa budowa oznacza, że Typ 2 obsługuje zarówno jednofazowe gniazdko domowe 230 V, jak i trójfazową sieć 400 V. W tym drugim wariancie moc sięga 22 kW przy prądzie 32 A, a w sprzyjających warunkach nawet 43 kW. Dla porównania: zwykłe domowe Schuko (typ E/F) oddaje do dyspozycji około 2,3 kW, czyli dziesięć razy mniej. To właśnie dlatego inwestycja w wallbox z wtykiem Typ 2 zwraca się każdemu, kto pokonuje dziennie więcej niż 30 km.

CCS Combo 2 wygląda jak Typ 2 z doklejonymi dwoma grubymi pinami na dole. To te dodatkowe bolce przenoszą prąd stały (DC) o napięciu do 1000 V i natężeniu do 500 A, co w praktyce daje moc 350 kW w najnowszych stacjach. Na takim urządzeniu bateria o pojemności 60 kWh (jak w Volkswagenie ID.4) naładuje się od 10 do 80% w niespełna 25 minut. Nie dlatego, że kabel jest magiczny, ale dlatego, że przy stałym napięciu ogniwa litowo-jonowe przyjmują ładunek znacznie szybciej niż przy prądzie zmiennym, który musi być najpierw prostowany przez pokładową ładowarkę auta.

W Polsce wszystkie publiczne stacje szybkiego ładowania operatorów takich jak GreenWay, Ionity czy Orlen obsługują właśnie CCS2. Jeśli kupujesz nowe auto na rynek europejski, masz niemal stuprocentową pewność, że Twoje gniazdo to właśnie to. Jedyny wyjątek stanowią najnowsze egzemplarze aut japońskich sprowadzanych indywidualnie, gdzie można trafić na CHAdeMO. To jednak margines rynku wtórnego.

CHAdeMO i GB/T: konkurenci z Azji, którzy u nas niemal zniknęli

CHAdeMO powstał w 2010 roku jako wspólne dzieło Toyoty, Nissana, Mitsubishi i Subaru. Stawiał na jedną prostą zasadę: oddzielne gniazdo do prądu stałego, żeby samochód nie musiał mieć potężnej, ciężkiej i drogiej prostowniczej pokładowej. Maksymalna moc sięgnęła 400 kW w specyfikacji 2.0, ale to wymaga kosztownych stacji i aktywnego chłodzenia kabla. Na polskim rynku CHAdeMO trzyma się głównie w starszych Nissanach Leaf pierwszej generacji, gdzie złącze obsługuje 50 kW.

Największą zaletą CHAdeMO, której Europa długo ignorowała, jest protokół V2X (vehicle-to-grid i vehicle-to-home). Dzięki niemu auto może oddać zgromadzoną energię z powrotem do domu albo do sieci, działając jak przenośny magazyn. Japończycy testowali to masowo po trzęsieniu ziemi w 2011 roku. Minus? Oddzielny port oznacza, że musisz mieć dwie wtyczki w aule albo korzystać z adapterów, co komplikuje codzienne ładowanie.

GB/T to chińska norma obowiązująca w Państwie Środka od 2015 roku, formalnie oznaczana jako GB/T 20234. Wyróżnia się tym, że zarówno prąd zmienny, jak i stały obsługuje jedno gniazdo (podobnie jak CCS), ale z odwróconą logiką pin-outu. Dopóki Chiny pozostawały rynkiem zamkniętym, GB/T nie miało szans w Europie. Sytuacja zmienia się wraz z ekspansją marek takich jak BYD czy MG (które na rynek europejski wchodzą jednak z CCS2, dostosowując platformy). Bezpośrednie zetknięcie z GB/T w Polsce ogranicza się do aut prywatnie importowanych z Chin, gdzie często trzeba stosować przejściówki za kilkaset złotych.

Jeśli planujesz kupno używanego elektryka sprowadzanego z USA lub Japonii, upewnij się, jakie gniazdo ma dany egzemplarz. Adapter Typ 1 na Typ 2 to wydatek rzędu 300-600 zł i działa bez problemu przy ładowaniu AC. Przy próbie konwersji CHAdeMO na CCS2 sprawa robi się poważniejsza: potrzebujesz aktywnego urządzenia za kilka tysięcy złotych, bo same piny mają inny protokół komunikacyjny.

Wskazówka z warsztatu: Przy zakupie kabla do ładowania zwróć uwagę, czy producent podaje klasę izolacji H07RN-F. Ta litera H oznacza wytrzymałość termiczną do 90°C, a RN-F to guma olejoodporna. Kable tańsze, z PVC na izolacji, twardnieją po roku na mrozie i pękają na zagięciach, a to prosta droga do zwarcia.

Wallbox, Schuko i kabel: jak dobrać ładowanie do domu

Ładowanie z domowego gniazdka 230 V (Schuko) daje około 2,3 kW mocy, co przy baterii 60 kWh oznacza ponad 26 godzin oczekiwania od zera do pełna. W praktyce nikt tak nie ładuje, chyba że zostawiasz auto na cały weekend. Do codziennego doładowywania 20-30 kWh, które wystarcza na przeciętną trasę, Schuko w zupełności wystarczy, ale pod warunkiem, że instalacja jest nowa, miedziana i ma dedykowany bezpiecznik. Stare aluminiowe okablowanie w blokach z lat siedemdziesiątych potrafi się nagrzać do 70°C przy takim obciążeniu, a to realne zagrożenie pożarowe.

Wallbox z wtykiem Typ 2 podnosi moc do 7,4 kW (jednofazowo, 32 A) lub 11 kW (trójfazowo, 16 A). Czas ładowania tej samej baterii 60 kWh spada wtedy do odpowiednio 8 godzin lub 5,5 godziny. Instalacja wymaga osobnego obwodu, zabezpieczenia różnicowoprądowego typu B (czułego na prąd stały) oraz zgłoszenia do operatora sieci dystrybucyjnej, jeśli moc przekracza 11 kW. Koszt samego urządzenia zaczyna się od około 2 500 zł za modele 7,4 kW i rośnie do 5 000-8 000 zł za wersje 11 kW z funkcją harmonogramowania i pomiarem energii.

Taryfa G12 (dwustrefowa) to prawdziwy game changer dla domowego ładowania. Nocą, między 22:00 a 6:00 rano, energia potrafi kosztować 0,45-0,55 zł za kWh, podczas gdy w szczycie dziennym sięga 0,80-1,10 zł. Ładując auto w tych ośmiu nocnych godzinach przez wallbox 11 kW, zużywasz około 88 kWh, czyli mniej więcej 45 zł. Publiczna stacja AC policzy Ci za tę samą energię 100-140 zł, a szybka stacja DC nawet 180-250 zł. Różnica pokrywa koszt wallboxa w ciągu 2-3 lat intensywnej jazdy.

Kabel do ładowania to nie ozdoba. Przekrój żył 6 mm² wytrzymuje prąd 32 A bez nadmiernego grzania, bo przy zbyt małym przekroju miedź zaczyna tracić energię w postaci ciepła (efekt Joule'a). Prosty kabel sprawdza się w garażu, spiralny zaś wygodnie rozciąga się przy publicznej stacji, gdy auto stoi bokiem i trzeba sięgnąć do gniazda po drugiej stronie maski. Klasa IP54 wystarczy na deszcz, ale jeśli montujesz wallbox na zewnątrz bez zadaszenia, szukaj kabli z IP65 lub IP67, które zniosą nawet chwilowe zanurzenie.

Checklist przed zakupem wallboxa: 10 punktów, które uratują Ci portfel

• Sprawdź moc przyłączeniową domu (zazwyczaj 11-15 kW jednofazowo lub 15-25 kW trójfazowo).
• Upewnij się, że rozdzielnica ma wolne miejsce na dodatkowy bezpiecznik.
• Zamów wizję lokalną u elektryka z uprawnieniami SEP.
• Dobierz wallbox do liczby faz: 1-fazowy do mieszkań, 3-fazowy do domów z dostępem do 400 V.
• Wybierz model z wbudowanym modułem RFID, jeśli korzystasz z publicznej sieci.
• Sprawdź, czy urządzenie ma zabezpieczenie DC (wymagane przez IEC 61851).
• Zapytaj o długość gwarancji: minimum 3 lata, najlepiej 5.
• Zaplanuj lokalizację: minimum 1 metr od skrzynki gazowej, 0,5 m od okien.
• Sprawdź protokół komunikacji: OCPP 1.6 pozwala na zdalne zarządzanie.
• Złóż wniosek do operatora OSD, jeśli planujesz moc powyżej 11 kW.

Trzy błędy, które spalą Ci kabel szybciej, niż myślisz.

• Zwijanie kabla mokrego po deszczu: wilgoć w izolacji powoduje mikropęknięcia, a po kilku tygodniach kabel zaczyna iskrzyć przy wtykaniu.
• Przeciąganie kabla po ostrych krawędziach felg: siła boczna powoduje przerwanie żyły sygnałowej CP, co wyłącza ładowanie bez ostrzeżenia.
• Ładowanie z pełnym słońcem na kablu bez zacienienia: guma nagrzewa się do 80°C i traci elastyczność, izolacja pęka przy pierwszym mrozie.

Adaptery i przejściówki: kiedy tak, kiedy nie

Adapter pasywny Typ 1 (J1772) na Typ 2 to bezpieczne, certyfikowane urządzenie. Działa na zasadzie czysto mechanicznego dopasowania bolców, bo oba standardy używają tej samej komunikacji CP/PP. Można go używać w domu i na publicznych stacjach AC bez żadnych ograniczeń, o ile sumaryczny pobór nie przekracza 32 A (ograniczenie strony Typu 1).

Adapter aktywny z CHAdeMO na CCS2 to zupełnie inna kategoria. Wymaga własnej elektroniki symulującej protokół CCS, bo CHAdeMO używa innego kodowania sygnału. Ceny zaczynają się od 4 000 zł i sięgają 12 000 zł. Sens takiego zakupu pojawia się tylko wtedy, gdy prowadzisz flotę używanych Nissanów Leaf i nie chcesz wymieniać wszystkich stacji na CCS. Dla pojedynczego użytkownika to ekonomiczny absurd.

Zasada kciuka: jeśli adapter nie ma własnego certyfikatu CE i deklaracji zgodności z normą, którą możesz sprawdzić u producenta, trzymaj się od niego z daleka. Tanie przejściówki z nieznanych źródeł potrafią pominąć blokadę antykradzieżową, a to ryzyko porażenia prądem przy deszczowej pogodzie.

Ładowanie AC i DC: co różni i kiedy co wybrać

Ładowanie prądem zmiennym (AC) wykorzystuje prostownik pokładowy auta, który zamienia 230 lub 400 V AC na napięcie potrzebne ogniwom (zazwyczaj 400-800 V DC). Pokładowa ładowarka w popularnych modelach ma moc 11 kW, a w droższych nawet 22 kW. To wystarcza do nocnego ładowania w domu lub do doładowania na parkingu centrum handlowego w ciągu 2-3 godzin zakupów. Kabel w stacji AC jest zazwyczaj przymocowany na stałe, bo nie wymaga specjalistycznego chłodzenia.

Ładowanie prądem stałym (DC) omija pokładowy prostownik i podaje napięcie bezpośrednio do baterii. Stacja DC sama generuje odpowiednie napięcie, a kabel musi być chłodzony cieczą lub mieć masywne żyły, bo natężenie sięga 200-500 A. Dlatego kabel w stacji DC jest gruby jak ramię i zawsze przymocowany do urządzenia. Samochód ładuje się wtedy od 15 do 40 minut, w zależności od pojemności baterii i dopuszczalnej mocy przez BMS (system zarządzania baterią).

Wybór między AC a DC zależy od scenariusza. AC sprawdza się na noc w domu, w biurze podczas ośmiu godzin pracy, na parkingach pod centrami handlowymi. DC jest sensowne na trasie, gdy musisz szybko dojechać do celu i nie masz czasu czekać. Na co dzień w mieście DC to niepotrzebny wydatek, bo bateria i tak degraduje się szybciej przy częstym ładowaniu do 100% mocą powyżej 100 kW.

Najczęstsze pytania kierowców elektryków

Czy mogę ładować w deszczu? Tak, pod warunkiem że kabel ma klasę szczelności minimum IP54, a wtyczka nie leży w kałuży. Norma IEC 61851 dopuszcza ładowanie na zewnątrz, bo gniazda Typ 2 mają uszczelnienia na każdym pinie. Deszcz nie dostanie się do środka nawet przy częściowym wpięciu.

Jak często wymieniać kabel do ładowania? Kabel AC z certyfikatem wytrzymuje 10 000 cykli wpięcia, co przy codziennym ładowaniu daje ponad 25 lat. W praktyce wymieniasz go, gdy zauważysz pęknięcia izolacji, ślady przegrzania przy wtyczce albo gdy auto zaczyna zgłaszać błędy komunikacji CP.

Co oznacza IP54 na obudowie ładowarki? Pierwsza cyfra (5) mówi o ochronie przed pyłem: urządzenie nie wpuszcza go w ilościach zakłócających pracę. Druga (4) oznacza odporność na zachlapanie wodą z dowolnego kierunku. To wystarczające minimum dla wallboxa montowanego pod zadaszeniem albo wiatą.

Wallbox musi mieć zabezpieczenie DC, bo w przeciwnym razie prąd upływu z pokładowej prostownicy auta potrafi oszukać standardowy wyłącznik różnicowoprądowy typu AC i nie wyłączyć zasilania przy awarii. Moduł RCD typu B (lub typu A EV z czujnikiem DC) kosztuje 200-500 zł więcej, ale to obowiązkowy element każdej instalacji zgodnej z PN-HD 60364-7-722.

Ile trwa ładowanie samochodu elektrycznego w domu? Przy baterii 60 kWh i mocy 11 kW to około 5,5 godziny. Przy 7,4 kW czas rośnie do 8 godzin. Przy Schuko 2,3 kW musisz liczyć ponad 26 godzin, co w praktyce oznacza ładowanie tylko w weekendy albo w sytuacjach awaryjnych.

Czy CCS2 to to samo co Typ 2? Nie do końca. CCS2 to Typ 2 rozbudowany o dwa dodatkowe piny DC, dlatego jedno gniazzo w aule obsługuje oba tryby. Ładowarka AC wkłada wtyczkę w górne piny, a ładowarka DC wykorzystuje wszystkie siedem. Dlatego auta z CCS2 ładowane są ze stacji Typ 2 bez żadnych ograniczeń, tyle że wolniej.

W Polsce liczą się dwa standardy: Typ 2 do ładowania domowego i AC oraz CCS2 do szybkiego ładowania DC na trasie. Jeśli kupujesz nowe auto z salonu, masz oba. Jeśli sprowadzasz używany model z USA lub Japonii, sprawdź gniazdo i kup odpowiedni adapter jeszcze przed pierwszym ładowaniem. Wallbox 11 kW z trzema fazami zwraca się szybciej niż myślisz, szczególnie przy nocnej taryfie G12, a kabel kup raz, ale porządny, z certyfikatem IEC 62196 i klasą IP54. Reszta to detale, które poznasz w praktyce po pierwszym tygodniu z własnym elektrykiem.
