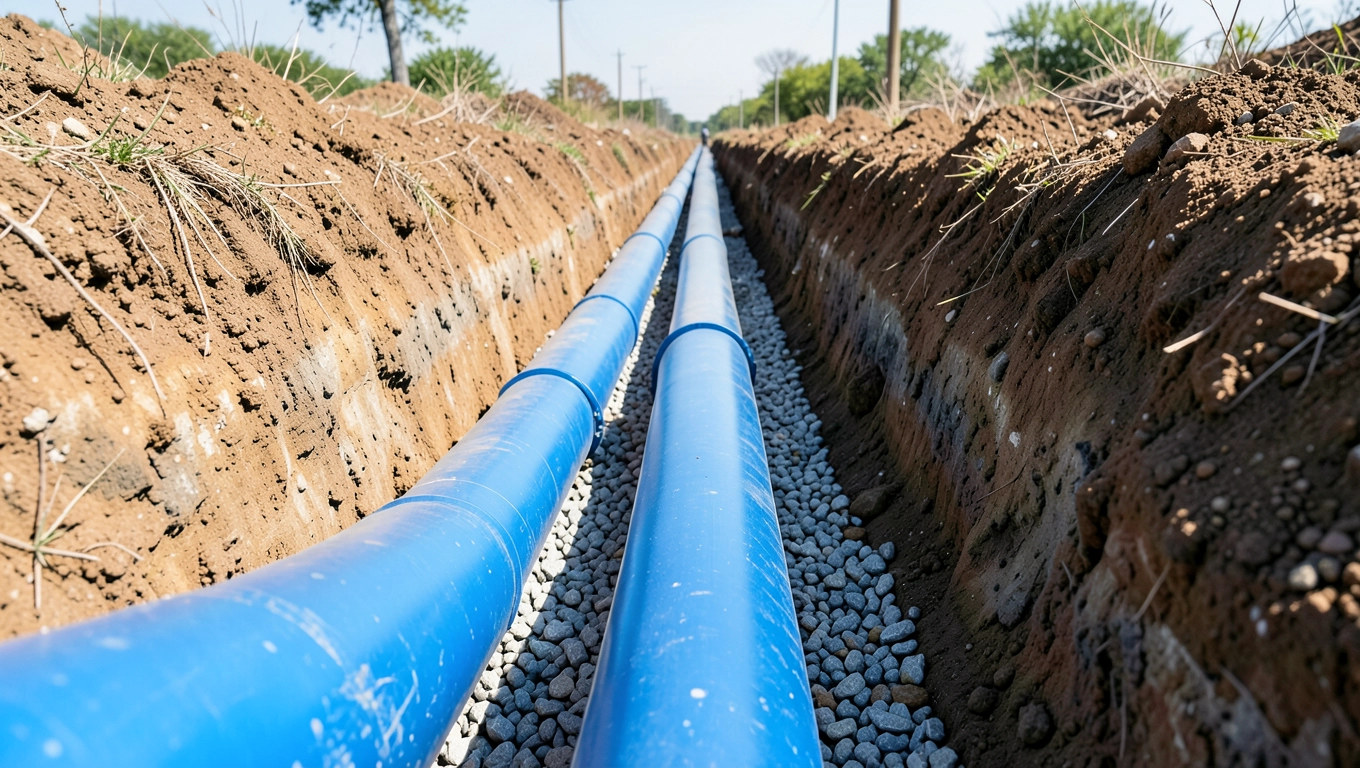

Prowadzenie instalacji gazowej w ziemi 2025

Witajcie, eksploratorzy podziemnego świata! Dzisiaj zanurkujemy głęboko, by rozwikłać tajniki, które są fundamentem bezpieczeństwa i stabilności naszych domów: prowadzenie instalacji gazowej w ziemi. Wielu z nas widzi gaz tylko na kuchence, ale prawdziwa magia (i inżynieria) dzieje się znacznie niżej. Jak to więc jest? Czy możemy swobodnie układać stalowe rury pod naszym ogrodem? Absolutnie nie! Kwestią kluczową, którą należy podkreślić z pełną mocą, jest to, że do zastosowań w gruncie, dozwolone są jedynie rury polietylenowe (PE) oraz specjalistyczne przejścia stal/PE, gwarantujące bezpieczne i szczelne połączenie z resztą instalacji. Niedozwolone jest prowadzenie rur stalowych w ziemi, a zrozumienie dlaczego, to pierwszy krok do uniknięcia katastrofy. Zagłębmy się więc w to, co kryje się pod powierzchnią!

• Wytyczne dotyczące głębokości i lokalizacji instalacji gazowej w gruncie
• Ochrona i izolacja przewodów gazowych w ziemi
• Przejścia rurowe i przyłącza podziemnych instalacji gazowych
• Najczęściej zadawane pytania

Kiedy mówimy o infrastrukturze gazowej, na myśl przychodzą nam złożone sieci i rygorystyczne normy. Patrząc na dane z kilku ostatnich lat, można zauważyć, że postęp technologiczny znacząco wpłynął na standardy bezpieczeństwa i materiały używane w podziemnych instalacjach. Przykładowo, kiedyś powszechnie stosowano stal, która niestety, choć trwała, pod wpływem wilgoci i warunków gruntowych, ulegała korozji, prowadząc do nieszczelności. Dlatego też, z biegiem lat, ewoluowaliśmy w kierunku polietylenu, materiału znacznie bardziej odpornego na te czynniki.

Powyższa tabela wyraźnie pokazuje, że przejście na rury polietylenowe to nie tylko kwestia nowych trendów, ale przede wszystkim znacząca poprawa bezpieczeństwa i redukcja kosztów eksploatacji. Spadek awaryjności o prawie 90% i oszczędności rzędu kilkudziesięciu procent to potężne argumenty za stosowaniem tych materiałów. Niestety, nawet dziś, spotyka się próby oszczędności, prowadzące do stosowania nieodpowiednich rozwiązań. Pamiętajmy, że na gazie nie warto oszczędzać, gdyż konsekwencje mogą być tragiczne.

Wytyczne dotyczące głębokości i lokalizacji instalacji gazowej w gruncie

Ktoś mógłby pomyśleć: "Wykopię sobie rów i położę rurę gazową. Proste!". Niestety, tak to nie działa, a ignorancja w tej kwestii może prowadzić do poważnych problemów, a nawet katastrof. Prawo budowlane oraz szereg norm technicznych ściśle regulują, jak głęboko i w jakiej odległości od innych mediów mają być układane rury gazowe. Głębokość ułożenia instalacji gazowej w ziemi to nie jest kaprys, lecz twarda konieczność wynikająca z bezpieczeństwa i stabilności konstrukcji. Jest to parametr krytyczny, mający na celu ochronę przed uszkodzeniami mechanicznymi, a także zabezpieczenie przed wpływem zmiennych warunków atmosferycznych, takich jak zamarzanie gruntu. Minimalna głębokość układania rurociągów gazowych uzależniona jest od rodzaju terenu, panującego obciążenia, a także od średnicy samego rurociągu, jednak zazwyczaj mieści się w przedziale od 0,8 metra do 1,2 metra pod powierzchnią gruntu.

Zobacz także: Instalacje gazowe propan-butan: przepisy 2025

Odległości od innych instalacji to kolejny aspekt, który często bywa lekceważony. Wyobraźmy sobie scenę: operator minikoparki, zmęczony po całym dniu pracy, nagle słyszy zgrzyt metalu i syczenie gazu, bo ktoś zapomniał, że kilkanaście centymetrów dalej biegnie przewód elektryczny. Absolutna katastrofa! Jeśli w przewodach płynie gaz ziemny, muszą one znajdować się powyżej przewodów elektrycznych, w odległości co najmniej 10 cm od najbliższego z nich. Z kolei, gdy przez przewody płynie gaz płynny, przewód musi być poniżej przewodów elektrycznych i urządzeń iskrzących, co ma zapobiec wybuchowi w przypadku ewentualnego wycieku i iskrzenia. To jest "złota zasada", którą powinno się wbijać do głowy każdego, kto ma do czynienia z gazem.

Krzyżowanie się przewodów instalacji gazowej z innymi instalacjami, takimi jak wodociągi, kanalizacja czy kable energetyczne, wymaga szczególnej uwagi. W takich miejscach, gdzie przewody się krzyżują, muszą one być od siebie oddalone o co najmniej 2 cm. Ważne jest również, aby prowadzenie instalacji gazowej w ziemi w miarę możliwości unikało zbędnych kolizji z istniejącymi instalacjami. W praktyce, to projektant decyduje o optymalnym przebiegu, starając się minimalizować punkty kolizyjne.

A co z tymi wszystkimi elementami instalacji naziemnej? Pionowe instalacje gazowe muszą być oddalone od iskrzących urządzeń elektrycznych o co najmniej 60 cm. To nie jest kwestia estetyki, lecz bezwzględne minimum bezpieczeństwa. Wyobraźcie sobie starą skrzynkę elektryczną obok rury gazowej – jedna iskra i tragedia gotowa. Przewody instalacji gazowej najlepiej prowadzić natynkowo, zwłaszcza w piwnicach i suterenach, gdzie ryzyko uszkodzeń mechanicznych jest większe. Jeśli natomiast chodzi o inne kondygnacje, można je prowadzić w bruzdach ściennych, ale z pewnymi restrykcjami.

Zobacz także: Instalacje Gazowe do Samochodu 2025: Oszczędzaj do 50%!

Z punktu widzenia projektanta, wybór materiałów jest kluczowy. Do instalacji zewnętrznych i podziemnych dominują rury polietylenowe (PE), które są znacznie bardziej odporne na korozję niż stalowe. Niemniej jednak, rury stalowe nadal znajdują zastosowanie, szczególnie tam, gdzie potrzebna jest wyższa wytrzymałość mechaniczna lub połączenie z istniejącą siecią stalową. Wówczas, stalowe rury zewnętrzne muszą być spawane, co zapewnia ich hermetyczność i trwałość, a łączenia skręcane są niedozwolone ze względu na ryzyko nieszczelności i potencjalne wycieki gazu. To właśnie dlatego specjaliści tak mocno naciskają na stosowanie PE do prowadzenie instalacji gazowej w ziemi. W przypadku instalacji miedzianych, stosowanie ich przewodów zewnętrznych jest niedozwolone, z wyjątkiem specjalnych zastosowań, gdzie ich elastyczność i odporność na korozję są uzasadnione.

Ochrona i izolacja przewodów gazowych w ziemi

Po ułożeniu rur w ziemi, najważniejszym etapem jest ich odpowiednie zabezpieczenie i izolacja. Myśląc o korozji, wyobraźcie sobie, że rura gazowa leży w mokrej, kwaśnej glebie przez dziesiątki lat – to idealne warunki do powstawania rdzy, która z czasem doprowadzi do nieszczelności. Dlatego też, rury PE są fabrycznie odporne na korozję, co znacznie upraszcza sprawę. Jednak w przypadku przewodów stalowych, stosowanie odpowiednich warstw izolacyjnych jest absolutnie niezbędne. Odpowiada za to zewnętrzna powłoka ochronna, zazwyczaj wykonana z tworzyw sztucznych lub bitumiczno-polimerowych mas, które tworzą barierę między metalem a agresywnym środowiskiem gruntowym. Te powłoki muszą być odporne na uszkodzenia mechaniczne, działanie wilgoci i promieniowanie UV, a także na bakterie i grzyby, które mogą rozwijać się w ziemi. Uszkodzenie takiej izolacji to nic innego jak zaproszenie do problemów.

Kolejnym ważnym elementem ochrony jest sposób wypełniania bruzd ściennych. Jeśli prowadzone są rury gazowe w bruzdach, co jest dopuszczalne w niektórych przypadkach, to te bruzdy można wypełnić co najwyżej masą tynkarską. Ważne jest, by była ona łatwa do usunięcia i nie powodowała korozji. Absolutnie niedopuszczalne jest wypełnianie bruzd betonem lub innymi sztywnymi materiałami, które mogłyby utrudnić dostęp do rury w razie awarii, a co gorsza, w sprzyjających warunkach mogłyby sprzyjać korozji lub utrudniać swobodną dylatację rury. Przyznam, zdarzało mi się widzieć, jak "majster" wylewał beton do bruzdy z rurą gazową, tłumacząc, że "tak będzie sztywniej". Wtedy pozostaje tylko westchnąć i modlić się o brak katastrofy.

Zezwala się na wypełnianie bruzd w przypadku instalacji miedzianej, choć jak już wspominaliśmy, rury miedziane są bardzo rzadko stosowane w instalacjach podziemnych, a co najwyżej jako instalacje wewnętrzne w budynkach, prowadzone w specjalnych otulinach ochronnych, które zabezpieczają je przed wpływem agresywnych środowisk. Mimo ich pewnych zalet, takich jak elastyczność i odporność na korozję, nadal są to materiały znacznie droższe i mniej popularne do podziemnych sieci niż polietylen.

Kluczem do długotrwałego i bezpiecznego działania instalacji jest stały monitoring i konserwacja. Regularne przeglądy, wykonywane przez wykwalifikowanych specjalistów, pozwalają wykryć ewentualne uszkodzenia izolacji lub początki korozji, zanim przerodzą się w poważne problemy. Systemy monitoringu ciśnienia, wykrywania nieszczelności i systemy katodowej ochrony antykorozyjnej są często stosowane w rozbudowanych sieciach, zapewniając dodatkową warstwę bezpieczeństwa. Pamiętajmy, że prowadzenie instalacji gazowej w ziemi to proces, który wymaga nie tylko wiedzy, ale i konsekwentnego przestrzegania norm.

Przejścia rurowe i przyłącza podziemnych instalacji gazowych

Teraz przejdźmy do prawdziwego orzecha do zgryzienia: jak rury gazowe wchodzą do naszych domów? Nikt nie chce rury gazowej przechodzącej przez środek salonu, prawda? Zgodnie z rozporządzeniem, przewodów instalacji gazowych nie należy prowadzić przez pomieszczenia mieszkalne, takie jak pokój dzienny czy sypialnia. To jest twarda i nieprzekraczalna zasada bezpieczeństwa, której celem jest minimalizacja ryzyka dla mieszkańców w przypadku wycieku gazu. Wyobraźmy sobie, że gaz wycieka do pomieszczenia, w którym śpimy – taka sytuacja jest niedopuszczalna. To podstawowa kwestia bezpieczeństwa, a prowadzenie instalacji gazowej w ziemi nie zwalnia z tej zasady.

Rozporządzenie jednoznacznie wskazuje na zakazie prowadzenia przez pomieszczenia mieszkalne przewodów instalacji gazowej o połączeniach gwintowanych, a także z zastosowaniem innych sposobów łączenia rur, jeśli mogą one stanowić zagrożenie bezpieczeństwa mieszkańców. Dlaczego gwintowane? Bo każde połączenie gwintowane, nawet najlepiej uszczelnione, stanowi potencjalne miejsce wycieku. To jak małe tykające bomby, które z czasem mogą zacząć puszczać gaz. Stalowe rury łączone gwintami w pomieszczeniach mieszkalnych to po prostu proszenie się o kłopoty. Taki system nie jest szczelny na długie lata i jest niedopuszczalny w takich warunkach.

Jednak, jak to w życiu bywa, zawsze są wyjątki, które potwierdzają regułę, choć w tym przypadku są one bardzo, bardzo restrykcyjne. Możemy prowadzić przewody instalacji gazowej przez pomieszczenia mieszkalne, tj. salon, pokój dzienny, sypialnia, itp., ale wyłącznie z zastosowaniem rur stalowych łączonych poprzez spawanie lub rur miedzianych twardych bez łączeń. W przypadku stali spawanie jest jedyną metodą zapewniającą absolutną szczelność na długie lata, a w przypadku miedzi, kluczem jest jej giętkość, pozwalająca na ułożenie jej bez konieczności stosowania połączeń. Muszą to być więc rury „z jednego kawałka” na danym odcinku, aby uniknąć ryzyka nieszczelności. Wiele osób myśli, że to fanaberia, ale jest to świadoma decyzja mająca na celu nasze bezpieczeństwo.

Każde przejście rury gazowej przez ścianę budynku lub przez fundament musi być odpowiednio zabezpieczone. Zazwyczaj stosuje się tuleje ochronne, które mają za zadanie chronić rurę przed uszkodzeniami mechanicznymi, a także umożliwiać jej swobodną dylatację w przypadku zmian temperatury. Takie tuleje powinny być uszczelnione na obu końcach, aby zapobiec przenikaniu gazu z ziemi do budynku. Brak takiej ochrony, to zaproszenie wilgoci, insektów, gryzoni, a w najgorszym scenariuszu, gazu do środka. W wielu sytuacjach, prowadzenie instalacji gazowej w ziemi wiąże się również z koniecznością stosowania izolacji elektrycznej, co ma zapobiec zjawiskom korozji elektrolitycznej. Właśnie dlatego tak ważne jest przestrzeganie wszystkich wytycznych i używanie tylko sprawdzonych materiałów, które są przeznaczone do danego zastosowania. Od lat doświadczam sytuacji, w której ekipa instalacyjna "zapomniała" o prawidłowym zaizolowaniu rury na przejściu, tłumacząc, że "takie rzeczy to widać tylko na papierze". Prawda jest taka, że to, czego nie widać, najczęściej wyrządza najwięcej szkód, dlatego należy pamiętać, że instalacja gazowa nie wybacza błędów.
