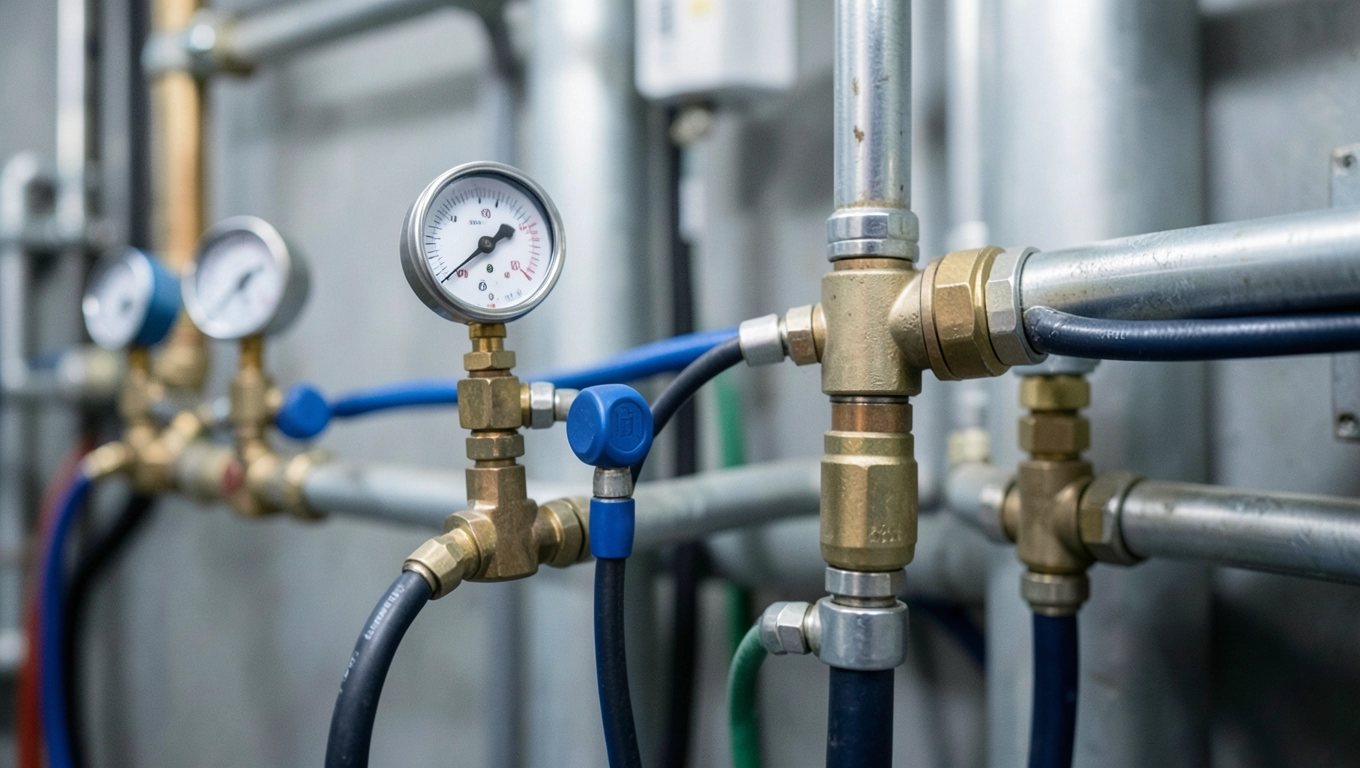

Protokół szczelności instalacji freonowej bez stresu i poprawek

Sprawdzony protokół szczelności instalacji freonowej to nie ozdobny papier dla urzędnika, lecz dokument, który musi wytrzymać konfrontację z termometrem, manometrem i zdrowym rozsądkiem inspektora. W ciągu ostatnich kilku lat widziałem wystarczająco dużo pozornie poprawnych protokołów, by wiedzieć jedno: różnica między odbiorem bez stresu a tygodniowym bieganiem po poprawkach tkwi w przygotowaniu, znajomości norm i świadomości typowych wpadek. Dobrze ułożony protokół zamyka temat instalacji raz na zawsze, a kiepski otwiera go na nowo przy pierwszym uruchomieniu klimatyzacji.

• Ciśnienie i czas próby szczelności czynnikiem chłodniczym
• Krok po kroku: jak prawidłowo wykonać badanie szczelności układu freonowego
• Najczęstsze błędy przy próbie ciśnieniowej instalacji freonowej
• Pola obowiązkowe w protokole szczelności
• Normy i przepisy odpowiadające za dokumentację
• Wskazówki dla wykonawcy i inwestora

Ciśnienie i czas próby szczelności czynnikiem chłodniczym

Ciśnienie próby w obiegu freonowym wynika z fizyki czynnika, a nie z widzimisię wykonawcy. R134a w stanie ciekłym w temperaturze pokojowej osiąga ciśnienie nasycenia bliskie 0,66 MPa, natomiast R410A pod tym samym warunkiem dochodzi do ok. 1,5 MPa. Próba ciśnieniowa musi symulować maksymalne obciążenie, jakie układ wytrzyma w skrajnych warunkach pracy, a nie to, co akurat panuje w warsztacie montażysty.

Norma PN-EN 378-2 stanowi tu punkt odniesienia, choć w praktyce producenci sprężarek i zaworów rozporządzają własnymi tabelami dopuszczalnych ciśnień próbnych. W stronach niskiego ciśnienia (ssawnej) najczęściej stosuje się 1,43 × dopuszczalne ciśnienie robocze, a w stronach wysokiego (tłocznej) 1,43 × maksymalne ciśnienie projektowe. Wynika to z faktu, że współczynnik bezpieczeństwa 1,43 to kompromis między wykrywalnością mikronieszczelności a ryzykiem mechanicznego uszkodzenia wymiennika.

Czas trwania próby to drugi, równie ważny parametr. Standardowe 15 minut wystarcza do wychwycenia grubych nieszczelności, ale nie wykryje powolnego przenikania przez mikroskopijne pory w lutach czy drobne uszkodzenia uszczelek. Dlatego dla układów o pojemności powyżej 5 kg czynnika rozsądne minimum to 30 minut, a w przypadku instalacji komercyjnych często obserwuje się układ przez pełne 60 minut.

Temperatura otoczenia w trakcie próby wpływa na odczyt manometru bardziej, niż wielu instalatorów sądzi. Wzrost temperatury o 10 K potrafi podnieść ciśnienie w układzie o 0,15-0,20 MPa, co przy krótkim czasie obserwacji zostaje błędnie zinterpretowane jako nieszczelność. Protokół powinien zawierać adnotację o temperaturze początkowej i końcowej, ponieważ bez tego zapisu każda interpretacja wyniku jest niewiarygodna.

Wymagane wartości ciśnienia próby w zależności od czynnika

Azot suchy techniczny o czystości 99,9% to standardowy gaz próbny w instalacjach freonowych. Powietrze z kompresora, choć tańsze, wprowadza wilgoć, która potem reaguje z olejem sprężarkowym i tworzy kwasy. Konsekwencja bywa widoczna dopiero po kilku miesiącach jako korozja wewnętrzna i degradacja izolacji uzwojeń sprężarki.

Krok po kroku: jak prawidłowo wykonać badanie szczelności układu freonowego

Przygotowanie układu do próby zaczyna się od próżni wstępnej. Po zakończeniu montażu i lutowania rur miedzianych należy odpompować układ pompą próżniową dwustopniową do ciśnienia bezwzględnego poniżej 100 Pa. Wcześniejsze pompowanie do 500 Pa pozostawia w rurach zbyt dużo wilgoci, która przy próbie azotem pozornie znika, ale wraca podczas napełniania czynnikiem.

Napełnianie azotem wymaga regulatora ciśnienia z dokładnością przynajmniej 0,01 MPa oraz manometru wzorcowego klasy 1,6. Tani manometr warsztatowy klasy 4,0 wystarcza do orientacji, lecz do podpisania protokołu szczelności instalacji freonowej potrzeba przyrządu z aktualnym świadectwem wzorcowania. Bez tego zapis jest podważalny przy każdym audycie.

Etapy właściwej próby ciśnieniowej przebiegają w ściśle określonej kolejności. Najpierw podnosi się ciśnienie powoli, nie szybciej niż 0,1 MPa na minutę, by nie wywołać szoku termicznego w wymiennikach. Po osiągnięciu 50% wartości ciśnienia próby następuje 5-minutowa pauza kontrolna, potem dalsze powolne dojście do pełnej wartości.

Po ustabilizowaniu ciśnienia rozpoczyna się faza obserwacji. Każde połączenie gwintowe trzeba sprawdzić detektorem elektronicznym, który wykrywa nieszczelności rzędu 5 g/rok, znacznie czulej niż mydlana woda. Tam, gdzie instalacja biegnie w zabudowie, dostęp do późniejszej inspekcji będzie niemożliwy, dlatego detektor staje się obowiązkowym narzędziem, a nie opcją.

Po zakończeniu obserwacji następuje wypuszczenie azotu przez zawór do odzysku. Gaz nie może trafić bezpośrednio do atmosfery ze względu na ryzyko uduszenia w zamkniętych pomieszczeniach oraz aspekt ekonomiczny. Nagromadzenie azotu w piwnicy przy braku wentylacji potrafi wywołać zawroty głowy u ekipy montażowej, co kończy się błędem przy kolejnym zaworze.

Checklist przed próbą szczelności

• Sprawdzone i oznakowane wszystkie połączenia lutowane oraz gwintowe.
• Zamontowane zawory serwisowe na wejściu i wyjściu sprężarki.
• Usunięte korki transportowe z wymienników i zaworów.
• Podłączony manometr wzorcowy obok roboczego.
• Gotowy detektor elektroniczny z naładowanym akumulatorem.
• Zapewniona wentylacja pomieszczenia z wypuszczanym azotem.
• Dostępna instrukcja producenta sprężarki z wartościami próby.

Checklist po próbie szczelności

• Zapisane ciśnienie początkowe, końcowe i czas obserwacji.
• Zanotowana temperatura otoczenia na początku i na końcu.
• Sfotografowane wskazania manometru z widoczną skalą.
• Sporządzony szkic układu z zaznaczonymi punktami kontroli.
• Podpisane oświadczenie o braku wycieków przez kierownika ekipy.
• Wpisany numer świadectwa wzorcowania manometru.
• Załączony odczyt detektora w punktach podejrzanych.

Najczęstsze błędy przy próbie ciśnieniowej instalacji freonowej

Pomijanie próżni wstępnej przed napełnieniem azotem to grzech numer jeden. Powietrze i wilgoć resztkowa w układzie reagują pod ciśnieniem z olejem sprężarkowym, tworząc kwasy karboksylowe, które po miesiącach eksploatacji wyżerają izolację uzwojeń. Efekt bywa kosztowny, bo wymiana sprężarki w klimatyzacji komercyjnej sięga kilkunastu tysięcy złotych.

Drugą powtarzalną pomyłką jest zbyt szybkie napełnianie azotem. Gwałtowne skoki ciśnienia w wymienniku płaszczowo-rurowym potrafią uszkodzić przegrody między obiegami, czego nie widać gołym okiem. Po odkręceniu azotu wszystko wraca do normy, lecz wydajność chłodzenia spada o 15-20%, a protokół szczelności instalacji freonowej odnotowuje jedynie prawidłowe ciśnienie końcowe.

Zbyt krótki czas obserwacji to trzeci błąd. Pięć minut przy nowej instalacji może nie ujawnić mikronieszczelności na połączeniu lornetkowym, które otwiera się dopiero pod wpływem cyklicznych zmian temperatury. Rejestrator ciśnienia zapisujący odczyty co minutę przez pełną godzinę pokazuje takie usterki znacznie wyraźniej niż pojedynczy rzut oka na manometr.

Brak detektora elektronicznego przy odbiorze układu chłodzonego powyżej 3 kW to zaniedbanie, które kończy się reklamacjami. Mydlana woda wykrywa nieszczelności od ok. 50 g/rok, ale czynnik chłodniczy w ilości poniżej tej granicy potrafi ulatniać się latami, zanim pojawi się wyraźny spadek wydajności. Klient zaczyna wtedy szukać przyczyny w niewłaściwym montażu lub jakości urządzenia.

Użycie tlenu zamiast azotu to błąd niebezpieczny, wciąż jeszcze spotykany przy amatorskich próbach. Tlen w kontakcie z olejem sprężarkowym tworzy mieszaninę wybuchową, a iskra od lutownicy potrafi zainicjować zapłon przy ciśnieniu rzędu 1 MPa. Każdy protokół szczelności instalacji freonowej powinien więc zawierać pole z rodzajem gazu próbnego, bo sam ten zapis zmusza wykonawcę do świadomego wyboru.

Pola obowiązkowe w protokole szczelności

Dokumentacja powykonawcza układu freonowego różni się od protokołów wodnych tym, że musi identyfikować rodzaj czynnika, jego masę oraz źródło napełnienia. Część inspektorów wymaga też wskazania producenta sprężarki, ponieważ limity ciśnienia różnią się nawet w obrębie tego samego typoszeregu. Brak choćby jednego z tych pól bywa powodem odmowy podpisania odbioru.

Lista pól, które powinny znaleźć się w protokole szczelności instalacji freonowej:

• Nazwa i adres obiektu (bez danych osobowych).
• Data i godzina rozpoczęcia oraz zakończenia próby.
• Typ oraz numer seryjny sprężarki i wymienników.
• Rodzaj czynnika chłodniczego przewidzianego do napełnienia.
• Ciśnienie próbne w barach lub MPa dla stron niskiej i wysokiej.
• Ciśnienie początkowe, końcowe oraz temperatura odniesienia.
• Czas trwania fazy obserwacji w minutach.
• Numer świadectwa wzorcowania manometru i data ważności.
• Wynik detektora elektronicznego w punktach kontrolnych.
• Imię i nazwisko kierownika ekipy z numerem uprawnień.
• Podpis wykonawcy i przedstawiciela inwestora.

W sytuacji, gdy układ ma kilka obiegów (chiller z wieloma sprężarkami), protokół obejmuje każdy obieg osobno. Łączenie wszystkich obiegów w jeden zapis to pozorna oszczędność, która przy jakimkolwiek incydencie utrudnia ustalenie, która sekcja zawiodła. Do protokołu dołącza się schemat hydrauliczny z oznaczonymi punktami pomiaru, ponieważ sam tekst bez rysunku niewiele mówi o rozmieszczeniu elementów.

Wpis o warunkach pogodowych podczas próby wydaje się drobiazgiem, lecz wpływ temperatury na wynik bywa znaczący. Zimą w nieogrzewanej kotłowni instalacja zachowuje się inaczej niż latem na dachu pod palącym słońcem. Adnotacja chroni wykonawcę przed zarzutem, że „spadek ciśnienia" to efekt termiki, a nie prawdziwej nieszczelności.

Normy i przepisy odpowiadające za dokumentację

PN-EN 378-2 reguluje wymagania dotyczące projektowania, w tym wytrzymałości ciśnieniowej elementów obiegu chłodniczego. Norma ta wskazuje wprost minimalne ciśnienia próbne dla poszczególnych klas czynników, a także wymaga prowadzenia dokumentacji potwierdzającej spełnienie warunków. Bez odwołania do tego dokumentu w protokole, odbiór przez rzeczoznawcę dozoru technicznego staje się formalnie niekompletny.

PN-EN 14276-1 oraz PN-EN 14276-2 normują zbiorniki ciśnieniowe w urządzeniach chłodniczych, w tym wymienniki i odbiorniki cieczy. Ich zapisy uzupełniają ogólne wytyczne normy 378 i są szczególnie istotne przy instalacjach komercyjnych, gdzie pojemność obiegu przekracza 3 kg czynnika. Protokół próby w tych przypadkach powinien wskazywać klasę zbiornika i wynikające z niej ciśnienie próby.

Regulamin F-gazowy (Rozporządzenie UE 517/2014) nakłada obowiązek rejestracji czynnika i potwierdzenia szczelności układu przed napełnieniem. W praktyce oznacza to, że protokół szczelności instalacji freonowej jest archiwizowany przez minimum pięć lat, a w przypadku kontroli służb ochrony środowiska stanowi dowód należytej staranności. Brak tego dokumentu może skutkować karą administracyjną dla właściciela obiektu.

Polskie przepisy BHP, w szczególności Rozporządzenie Ministra Pracy w sprawie BHP przy urządzeniach i instalacjach energetycznych, wymagają, by prace przy próbach ciśnieniowych odbywały się pod nadzorem osoby posiadającej odpowiednie uprawnienia. Protokół powinien zawierać numer uprawnień nadzorującego, co przy późniejszych kontrolach PIP stanowi dowód spełnienia wymogów formalnych.

Aspekty praktyczne przy sporządzaniu dokumentacji

Sporządzanie protokołu na mokrym, brudnym placu budowy skutkuje rozmazanymi podpisami i nieczytelnymi numerami seryjnych. Wydrukowanie dwóch-trzech egzemplarzy na papierze wodoodpornym albo zalaminowanie pól podpisu eliminuje ten problem. Drobny wydatek, a ratuje dokument przed utratą czytelności po pierwszym kontakcie z deszczem.

Skanowanie protokołu zaraz po podpisaniu i przesyłanie kopii cyfrowej do inwestora zabezpiecza przed sytuacją, w której oryginał ginie w biurku wykonawcy. Wielu inspektorów nadzoru inwestorskiego wymaga dziś wersji cyfrowej do włączenia do dokumentacji powykonawczej w formacie PDF z podpisem kwalifikowanym lub certyfikowanym.

Wykorzystanie gotowych szablonów protokołu to rozsądne rozwiązanie, pod warunkiem dostosowania ich do konkretnej instalacji. Pola opisowe, które nie pasują do danego układu, powinny być wykreślone z adnotacją „nie dotyczy", zamiast zostawione puste. Puste pole wygląda jak przeoczenie, a świadome wykreślenie jak kompetencja.

Wskazówki dla wykonawcy i inwestora

Wykonawca, który przychodzi na odbiór z teczką zawierającą protokół szczelności, schemat układu oraz świadectwa wzorcowania przyrządów, buduje zaufanie od pierwszej minuty. Inspektor nie musi wypytywać o dokumenty, a inwestor widzi, że instalator traktuje temat poważnie. Ta drobna różnica w przygotowaniu wpływa na ogólną ocenę firmy częściej niż reklamy w internecie.

Inwestor prywatny rzadko wie, o co pytać przy odbiorze klimatyzacji. Warto przygotować dla niego krótką listę kontrolną z pięcioma-sześcioma pytaniami: jaki czynnik, jakie ciśnienie próby, ile trwała obserwacja, jaki był wynik detektora, kto podpisał protokół. Takie wsparcie podnosi postrzeganą wartość usługi i minimalizuje spory reklamacyjne w kolejnych miesiącach.

Unikaj przekazywania inwestorowi protokołu bez omówienia. Krótkie, dwu-, trzyminutowe wyjaśnienie najważniejszych pól zamyka temat i daje klientowi poczucie, że za jego pieniądze powstał profesjonalny dokument. Milczenie przy wydaniu protokołu odwrotnie budzi podejrzenie, że papier służy tylko formalnościom.

Czego unikać przy podpisywaniu protokołu

• Nigdy nie podpisuj protokołu z pustymi polami.
• Nie akceptuj wyniku bez wpisania temperatury początkowej i końcowej.
• Nie zgadzaj się na zapis „szczelny" bez podania ciśnienia próby.
• Nie rezygnuj z detektora elektronicznego przy instalacjach powyżej 3 kW.
• Nie pomijaj szkicu z oznaczonymi punktami pomiaru.

Źródła i przepisy

PN-EN 378-2:2016, Instalacje ziębnicze i pompy ciepła. Wymagania dotyczące bezpieczeństwa i ochrony środowiska. Projektowanie, wykonanie, badanie, znakowanie i dokumentacja. Część 2: Projektowanie, wykonanie i badanie.

PN-EN 14276-1:2007, Stałe urządzenia gaśnicze. Podzespoły instalacji gaśniczych na CO2. Część 1: Wymagania i metody badań zaworów.

Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 517/2014 z dnia 16 kwietnia 2014 r. w sprawie fluorowanych gazów cieplarnianych.

Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy.

Dokumenty COBRTI INSTAL: Zeszyt 6, 7 i 12, Warunki techniczne wykonania i odbioru instalacji.
