Pompka ręczna do napełniania instalacji – sprawdź, co wybrać

Masz przed sobą gotową instalację solarną, brakuje w niej tylko jednego: płynu wypełniającego obieg. Bez ręcznej pompy do napełniania instalacji ani rusz, a pożyczenie cudzej pompy elektrycznej oznacza dodatkowe godziny i ryzyko zassania zbyt dużej ilości powietrza. W dalszej części znajdziesz wszystko, co potrzebne, żeby samodzielnie napełnić układ bez stresu, łącznie z konkretnymi liczbami, ostrzeżeniami i checklistą krok po kroku.

• Jak krok po kroku napełnić i odpowietrzyć instalację solarną
• Parametry techniczne pompki ręcznej HEWALEX 73.02.00
• Pompka ręczna vs elektryczna, co lepiej sprawdzi się w praktyce

Jak krok po kroku napełnić i odpowietrzyć instalację solarną

Powietrze w obiegu solarnym to cichy sabotażysta całej inwestycji. Nawet niewielka jego ilość potrafi obniżyć sprawność kolektorów o kilkanaście procent, bo pęcherzyki działają jak mikroskopijne lustra odbijające ciepło zamiast je przekazywać. Dlatego prawidłowe napełnianie instalacji solarnej glikolem zaczyna się od jej starannego odpowietrzenia.

Zanim podłączysz pompkę ręczną HEWALEX 73.02.00, ustaw wszystkie zawory odcinające w pozycji otwartej. Każdy niezamknięty zawór odpowietrzający na końcówkach ciągu zasysa powietrze w trakcie pompowania, a to oznacza, że medium zmiesza się z gazem i praca pójdzie na marne. Sprawdź też, czy korek automatycznego odpowietrznika na najwyższym punkcie instalacji jest odkręcony i czy samo odpowietrzanie działa płynnie.

Podłącz pompkę do najniższego punktu instalacji, zwykle jest to króciec przy zasobniku. Wąż ssący zanurz w czystym pojemniku z glikolem propylenowym lub glikolem etylenowym przeznaczonym do układów solarnych. Pompowanie rozpocznij powoli, obserwując manometr. Ciśnienie w układzie powinno rosnąć stopniowo do wartości 1,5-2,5 bar, w zależności od wysokości instalacji i pojemności naczynia wzbiorczego. Gwałtowne skoki ciśnienia sygnalizują zatkanie filtra lub zamknięty zawór gdzieś w obiegu.

Pełne odpowietrzenie instalacji solarnej wymaga cierpliwości. Pompuj tak długo, aż z najwyższego odpowietrznika zacznie wypływać jednolita struga medium bez pęcherzyków. Dopiero wtedy zakręć odpowietrznik i uzupełnij ciśnienie do wartości roboczej, typowo 1,8-2,2 bar dla instalacji pracujących na glikolu w budynkach jednorodzinnych. Na koniec zamknij zawory odcinające, odłącz pompkę i zakręć korek punktu napełniania.

Cała procedura w typowej instalacji o powierzchni absorbera 4-6 m² trwa od 30 do 60 minut. Warto poświęcić ten czas bez pośpiechu, bo każdy pęcherzyk powietrza zostanie w układzie na lata i będzie skutecznie obniżał uzyski energetyczne. Po kilku dniach pracy warto skontrolować ciśnienie raz jeszcze, ponieważ glikol wypełnia mikroskopijne puste przestrzeni w złączkach i ciśnienie naturalnie spada o 0,1-0,2 bar.

Checklista przed pierwszym uruchomieniem: szczelność wszystkich połączeń gwintowych sprawdzona mydliną, medium o właściwej koncentracji przygotowane w osobnym pojemniku, zawory ustawione w pozycji otwartej, pompka podłączona do najniższego króćca, manometr w zasięgu wzroku, odpowietrzniki odkręcone, naczynie wzbiorcze sprawdzone pod kątem ciśnienia wstępnego (zwykle 1,5 bar).

Parametry techniczne pompki ręcznej HEWALEX 73.02.00

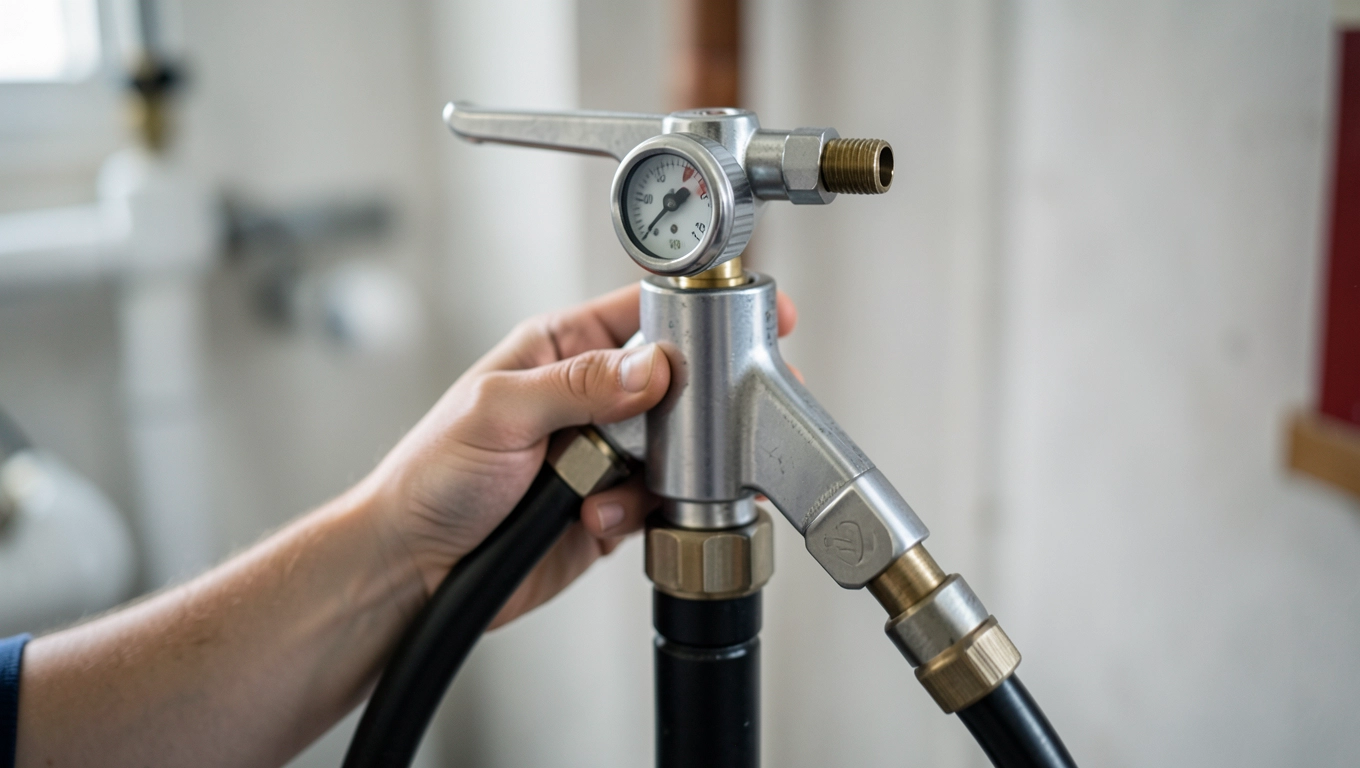

Pompka ręczna HEWALEX 73.02.00 to urządzenie zaprojektowane z myślą o napełnianiu i płukaniu obiegów solarnych pracujących na glikolu. Jej sercem jest tłokowy mechanizm ssąco-tłoczący o wydajności około 3 dm³ na jeden pełny cykl, co w praktyce przekłada się na 40-60 litrów medium przepompowanego w ciągu kilkunastu minut pracy. Taka pojemność robocza wystarcza do napełnienia typowej instalacji domowej bez konieczności ciągłego uzupełniania zbiornika ssącego.

Maksymalne ciśnienie robocze pompki wynosi 3 bar, co pokrywa zapotrzebowanie większości instalacji solarnych w budynkach mieszkalnych. Korpus wykonano z materiałów odpornych na działanie glikolu propylenowego i etylenowego, łącznie z uszczelkami przystosowanymi do pracy w temperaturach do 120°C. Przyłącza gwintowane 1/2 cala pozwalają bezpośrednio podłączyć pompkę do typowych punktów napełniania w zestawach solarnych różnych producentów.

Konstrukcja urządzenia umożliwia pracę zarówno w pozycji pionowej, jak i poziomej. Rękojeść o ergonomicznym kształcie pozwala na pompowanie bez nadmiernego obciążania nadgarstka, a podstawa stabilizuje pompkę na gładkiej powierzchni podłogi lub podestu roboczego. W zestawie znajdują się dwa węże z końcówkami przyłączeniowymi oraz instrukcja obsługi z zaleceniami dotyczącymi kompatybilnych mediów.

Warto podkreślić, że pompka ręczna HEWALEX 73.02.00 jest dedykowana przede wszystkim do instalacji solarnych tego samego producenta, choć jej przyłącza są zgodne z powszechnie stosowanym standardem. Przed pierwszym użyciem z glikolem etylenowym o wyższej lepkości warto wykonać próbę na wodzie, żeby sprawdzić szczelność połączeń i płynność pracy tłoka. Pamiętaj, że temperatura medium ma istotny wpływ na wydajność: zimny glikol o temperaturze 5°C jest niemal dwukrotnie gęstszy niż glikol o temperaturze 40°C.

Urządzenie nie wymaga zasilania elektrycznego ani sprężonego powietrza, dzięki czemu sprawdza się w miejscach pozbawionych prądu, na przykład w trakcie budowy domu, na dachu, w piwnicy bez gniazdka czy na działce rekreacyjnej. Brak elementów elektronicznych oznacza też brak ryzyka uszkodzenia przez przypadkowy skok napięcia w sieci warsztatowej. To czysto mechaniczne narzędzie o żywotności liczonej w dekadach przy normalnej eksploatacji.

Przed każdym użyciem sprawdź stan uszczelek i węży. Glikol propylenowy jest bezpieczny dla środowiska, ale glikol etylenowy wymaga ostrożności i utylizacji zgodnej z lokalnymi przepisami. Po zakończeniu pompowania przepłucz pompkę czystą wodą, jeśli nie będziesz jej używać przez kilka tygodni.

Pompka ręczna vs elektryczna, co lepiej sprawdzi się w praktyce

Wybór między pompką ręczną a elektryczną pompą do napełniania instalacji solarnych sprowadza się do trzech zmiennych: skali instalacji, dostępności zasilania i częstotliwości użytkowania. Pompka ręczna wygrywa tam, gdzie potrzebujesz niezawodności, mobilności i pełnej kontroli nad procesem. Elektryczna pompa solarna odwdzięcza się wyższą wydajnością, ale wymaga prądu, konserwacji i ochrony przed wilgocią.

Koszt zakupu to kolejny istotny czynnik. Pompka ręczna HEWALEX 73.02.00 kosztuje około 209 zł, podczas gdy elektryczne pompy solarne zaczynają się od 800-1200 zł za modele podstawowe, a profesjonalne urządzenia przekraczają 3000 zł. Dla inwestora budującego jeden dom różnica jest wyraźna, zwłaszcza że pompka ręczna posłuży przez lata bez kosztów eksploatacyjnych.

Pompka elektryczna sprawdza się przy napełnianiu dużych instalacji komercyjnych o powierzchni absorbera powyżej 30 m², gdzie ręczne pompowanie zajęłoby kilka godzin. W domach jednorodzinnych instalacje mają zwykle 4-8 m² absorbera, więc czas napełniania pompką ręczną jest akceptowalny. Profesjonalni instalatorzy używają obu typów: elektrycznej do standardowych zleceń, ręcznej jako awaryjne zabezpieczenie lub do szybkich interwencji.

Nie używaj pompki ręcznej do tłoczenia medium pod ciśnieniem wyższym niż 3 bar, nawet jeśli instalacja pracuje przy wyższych wartościach. Przekroczenie dopuszczalnego ciśnienia grozi uszkodzeniem uszczelek i wyciekiem medium, co w przypadku glikolu etylenowego stanowi zagrożenie dla zdrowia. Zawsze kontroluj wskazania manometru podczas pompowania.

Odpowietrzanie instalacji solarnej pompką ręczną daje przewagę, której nie oferuje urządzenie elektryczne: pełną kontrolę tempa. Możesz pompować powoli, zatrzymać się w dowolnym momencie, skontrolować ciśnienie i wznowić pracę. W trybie ręcznym łatwiej wychwycisz moment, gdy z odpowietrznika zaczyna wypływać czyste medium, bo czujesz opór tłoka i słyszysz charakterystyczny dźwięk przepływającego płynu.

Przy wyborze między oboma rozwiązaniami warto też uwzględnić przepisy dotyczące urządzeń ciśnieniowych. Pompka ręczna jako proste narzędzie mechaniczne nie podlega rejestracji w Urzędzie Dozoru Technicznego, w przeciwieństwie do niektórych pomp elektrycznych o wyższych parametrach. Dla użytkownika indywidualnego oznacza to mniej formalności i łatwiejsze przechowywanie sprzętu między sezonami.

Jeśli planujesz jednorazowe napełnienie instalacji solarnej, pompka ręczna HEWALEX 73.02.00 spełni swoje zadanie bez potrzeby inwestowania w droższe urządzenie. Sprawdzi się też podczas corocznego przeglądu, kiedy trzeba uzupełnić glikol po sezonie grzewczym lub wypłukać obieg przed wymianą medium. Przy kilku instalacjach rocznie koszt pompki zwraca się po pierwszym zleceniu, które nie wymaga wzywania serwisu z pompą elektryczną.

Instalatorzy i świadomi inwestorzy coraz częściej traktują pompkę ręczną jako podstawowe wyposażenie skrzynki narzędziowej obok kluczy, manometru i próbnika ciśnienia. To narzędzie, które nie zawiedzie w terenie, nie rozładuje się w kluczowym momencie i nie wymaga ładowania. W czasach, gdy elektronika bywa kapryśna, sprawdzony mechanizm tłokowy z dźwignią to gwarancja spokoju podczas uruchamiania instalacji.

Przy napełnianiu instalacji solarnej glikolem pamiętaj o właściwych proporcjach mieszanki. Stężenie glikolu propylenowego powinno wynosić od 35% do 50% w zależności od klimatu: w regionach o łagodnych zimach wystarczy 35%, w górskich miejscowościach sięga 50%. Zbyt mała ilość glikolu grozi zamarzaniem medium i rozsadzeniem rur, zbyt duża obniża sprawność wymiany ciepła. Warto zaopatrzyć się w areometr do glikolu, żeby precyzyjnie kontrolować stężenie mieszanki.

Kompatybilność pompki z glikolem warto potwierdzić u producenta przed pierwszym użyciem, szczególnie jeśli w instalacji pracuje glikol etylenowy o agresywniejszych właściwościach chemicznych. Producenci pomp HEWALEX deklarują zgodność materiałową z najpopularniejszymi mediami solarnymi dostępnymi na polskim rynku, ale dokumentacja techniczna powinna być ostatecznym źródłem informacji.

Zgodnie z normą PN-EN 12976 dotyczącą instalacji solarnych oraz PN-EN 15316 obejmującą obliczanie zapotrzebowania na ciepło, napełnianie i odpowietrzanie instalacji należy przeprowadzić zgodnie z wytycznymi producenta kolektorów i zasobnika. Pompka ręczna HEWALEX 73.02.00 spełnia wymagania techniczne dla typowych instalacji domowych opisywanych w tych normach, co czyni ją bezpiecznym wyborem do zastosowań zgodnych z obowiązującym prawem budowlanym.

Źródła danych i norm: PN-EN 12976 (Instalacje solarne i ich elementy), PN-EN 15316 (Obliczanie zapotrzebowania na ciepło), dokumentacja techniczna producenta pomp HEWALEX, katalog produktów techniki solarnej, wytyczne Izby Gospodarczej Producentów i Usługodawców Odnawialnych Źródeł Energii.
