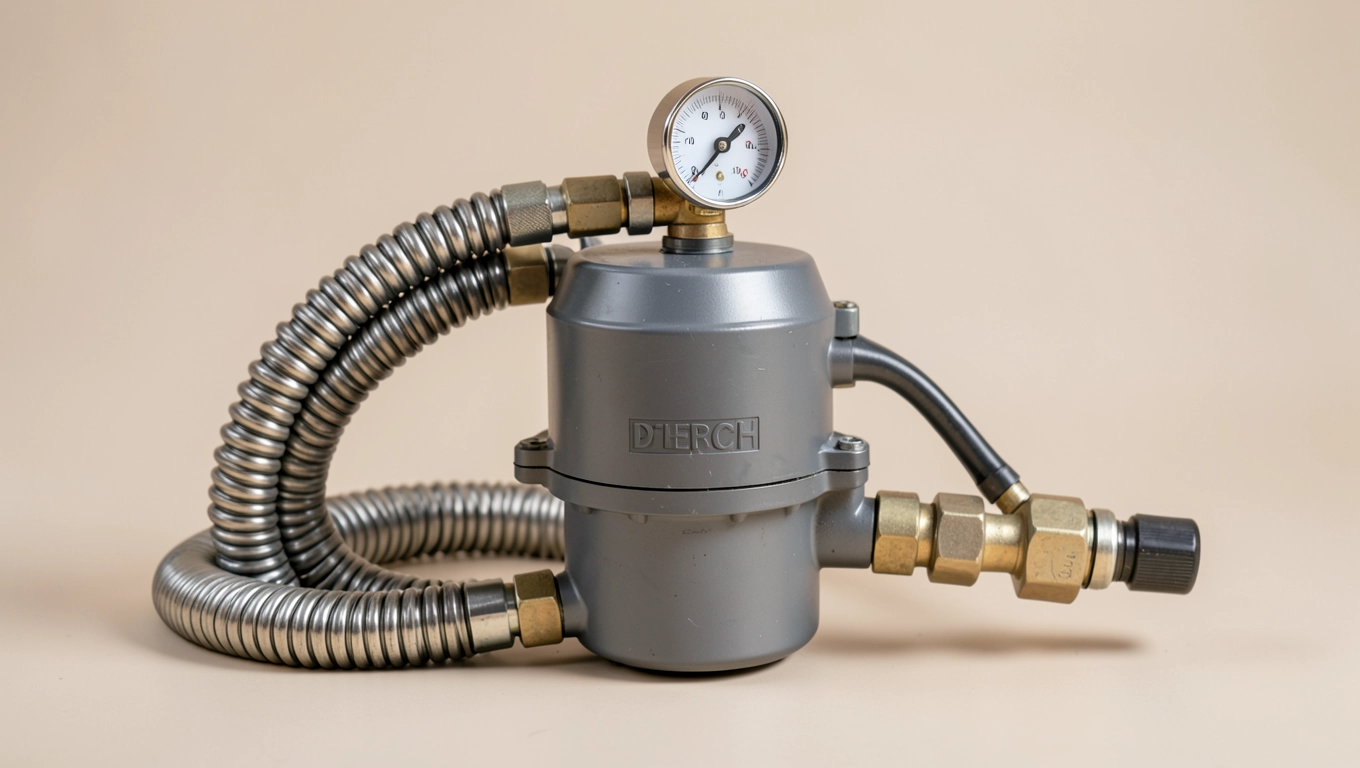

Pompa do napełniania instalacji podłogowej – jak wybrać i używać krok po kroku
Rodzaje pomp do napełniania ogrzewania podłogowego i ich parametry
Wybór odpowiedniej pompy do napełniania instalacji podłogowej determinuje sprawność rozruchu całego układu. Na rynku funkcjonują trzy główne kategorie urządzeń: pompy wirowe jednoprzepływowe, pompy tłokowe ręczne oraz agregaty membranowe. Każda z tych konstrukcji opiera się na odmiennej fizyce przepływu, co przekłada się bezpośrednio na wydajność, ciśnienie robocze i komfort pracy.
- Rodzaje pomp do napełniania ogrzewania podłogowego i ich parametry
- Jak prawidłowo napełnić instalację podłogową pompą bez powietrza w układzie
- Najczęstsze błędy przy napełnianiu podłogówki i jak ich uniknąć
Pompy wirowe jednoprzepływowe osiągają wydajność 30-60 litrów na minutę przy ciśnieniu do 2 bar. Ich serce stanowi wirnik o łopatkach zakrzywionych pod kątem 30-45 stopni, który nadaje czynnikowi roboczemu energię kinetyczną. Sprawdzają się w instalacjach o powierzchni do 200 m², gdzie czas napełniania rzadko przekracza 40 minut. Wadą pozostaje głośność na poziomie 75-82 dB oraz wrażliwość na zanieczyszczenia stałe powyżej 0,5 mm.
Pompy tłokowe ręczne działają na zasadzie przemieszczenia tłoka w cylindrze o średnicy 60-100 mm. Generują ciśnienie do 6 bar przy wydajności 8-15 litrów na minutę, zależnie od siły operatora. Poleca się je do małych instalacji do 80 m² oraz do prób ciśnieniowych wymaganych normą PN-EN 1264. Brak elementów wirujących oznacza cichą pracę i odporność na drobiny wody sieciowej.
Agregaty membranowe stanowią rozwiązanie pośrednie. Membrana elastomerowa o grubości 4-6 mm ugina się pod wpływem sprężonego powietrza lub mechanicznego napędu, zasysając i tłocząc ciecz. Wydajność oscyluje między 20 a 35 litrów na minutę, a maksymalne ciśnienie sięga 4 bar. Kluczowa okazuje się odporność membrany na glikol propylenowy stosowany w instalacjach niskotemperaturowych.
Parametry techniczne w zależności od typu pompy
| Typ pompy | Wydajność | Ciśnienie maks. | Przeznaczenie |
|---|---|---|---|
| Wirowa jednoprzepływowa | 30-60 l/min | 2 bar | Instalacje do 200 m² |
| Tłokowa ręczna | 8-15 l/min | 6 bar | Instalacje do 80 m², próby ciśnieniowe |
| Membranowa | 20-35 l/min | 4 bar | Uniwersalne zastosowanie |
Konstrukcja materiałowa elementów mających kontakt z wodą wpływa na trwałość urządzenia. Żeliwo szare sprawdza się w instalacjach wodnych, lecz koroduje przy mieszankach z glikolem. Stal nierdzewna AISI 304 wytrzymuje stężenie glikolu do 45%, zachowując parametry przez minimum 15 lat eksploatacji. Tworzywa sztuczne (PP, PVDF) obniżają masę pompy o 30-40%, lecz ograniczają dopuszczalną temperaturę czynnika do 60°C.
Jak prawidłowo napełnić instalację podłogową pompą bez powietrza w układzie
Powietrze uwięzione w rurach ogrzewania podłogowego tworzy korki gazowe, które blokują przepływ i obniżają wymianę ciepła nawet o 35%. Gęstość powietrza wynosi 1,2 kg/m³, podczas gdy woda osiąga 998 kg/m³. Ta różnica sprawia, że pęcherzyk powietrza „przykleja się" do górnych ścianek rury i musi zostać mechanicznie wyparty.
Procedura rozpoczyna się od zamknięcia wszystkich zaworów regulacyjnych na rozdzielaczu. Pompę podłącza się do króćca powrotnego rozdzielacza, a wąż ssący zanurza w zbiorniku z wodą lub mieszanką glikolową. Ciśnienie robocze ustawia się na 1,5 raza wyższe od planowanego ciśnienia pracy instalacji, czyli zwykle 2,5-3 bar. Cel stanowi wypchnięcie powietrza przez najwyższy punkt układu do automatycznego odpowietrznika.
Napełnianie wymaga sekwencyjnego otwierania pętli grzewczych. Każdą sekcję otwiera się na 2-3 minuty, obserwując wypływ z odpowietrznika. Gdy pojawia się ciągły strumień cieczy bez pęcherzyków, zamyka się daną pętlę i przechodzi do następnej. Czas napełniania instalacji 120 m² wynosi typowo 45-60 minut przy użyciu pompy wirowej o wydajności 40 l/min.
Po zakończeniu napełniania wykonaj próbę ciśnieniową zgodnie z PN-EN 1264-4. Ciśnienie 3 bar utrzymuj przez 30 minut, monitorując spadek. Dopuszczalny ubytek nie przekracza 0,2 bar w ciągu 10 minut.
Krytyczny pozostaje dobór temperatury czynnika podczas pierwszego uruchomienia. Rozruch instalacji podłogowej powinien przebiegać stopniowo, zaczynając od 20°C i zwiększając temperaturę o 5°C co 24 godziny, aż do osiągnięcia 35-40°C. Nagłe wprowadzenie gorącej wody powoduje szoki termiczne w rurach PE-Xa, których współczynnik rozszerzalności liniowej wynosi 1,4 × 10⁻⁴ K⁻¹.
Najczęstsze błędy przy napełnianiu podłogówki i jak ich uniknąć
Błąd numer jeden stanowi napełnianie instalacji bez wcześniejszego płukania. Rury PE-Xa pokryte są wewnętrznie warstwą tlenku o grubości 0,1 mm, który w kontakcie z wodą sieciową tworzy zawiesinę. Zanieczyszczenia osiadają w filtrze siatkowym rozdzielacza, ograniczając przepływ. Płukanie wodą pod ciśnieniem 4 bar przez 15 minut usuwa te drobiny.
Drugi częsty błąd to pominięcie odpowietrzania poszczególnych pętli. Instalator otwiera wszystkie zawory jednocześnie, licząc, że powietrze „samo wyjdzie". W praktyce prowadzi to do powstania poduszek gazowych w najdłuższych pętlach, które później objawiają się jako zimne strefy podłogi. Konsekwencją bywa konieczność opróżnienia i ponownego napełnienia całego układu.
Nigdy nie napełniaj instalacji wodą wodociągową bez sprawdzenia jej twardości. Woda o twardości powyżej 20°dH powoduje wytrącanie się kamienia kotłowego przy temperaturze 55°C. W ciągu dwóch sezonów grzewczych osad zwęzi przekrój rury o 15-20%, drastycznie obniżając wydajność.
Trzeci problem wynika z niewłaściwego doboru stężenia glikolu. Producenci rur zalecają stężenie 25-35% glikolu propylenowego dla ochrony przed zamarzaniem do temperatury -10°C. Przekroczenie 40% zwiększa lepkość mieszanki o 60%, co wymusza pracę pompy obiegowej przy wyższym ciśnieniu. Konsekwencją bywa przegrzanie silnika pompy i przedwczesne zużycie uszczelnień.
Czwarta pułapka to zbyt szybkie napełnianie. Prędkość przepływu powyżej 0,5 m/s generuje turbulencje, które wciągają powietrze przez nieszczelne złączki. Zasada doświadczonego instalatora mówi: napełniaj wolno i cierpliwie, w tempie 15-20 litrów na minutę. Powolne napełnianie pozwala wodzie wypierać powietrze metodą wypierania laminarnego, bez tworzenia wirów.
Ostatni błąd dotyczy zaniedbania dokumentacji. Po napełnieniu instalacji protokół powinien zawierać: datę, ciśnienie próbne, czas trwania próby, zastosowany czynnik grzewczy z procentowym udziałem glikolu oraz schemat otwartych pętli. Te dane stanowią podstawę gwarancji producenta rur i późniejszych prac serwisowych.
Profesjonalne napełnianie instalacji podłogowej wymaga więcej niż samej pompy. Liczy się kolejność działań, prędkość przepływu i cierpliwość w odpowietrzaniu każdej pętli z osobna. Trzymanie się powyższych zasad eliminuje 90% problemów eksploatacyjnych w pierwszych latach użytkowania ogrzewania podłogowego.
Źródła danych i norm: PN-EN 1264-4 (Ogrzewanie podłogowe, Montaż), PN-EN 12831 (Metody obliczania obciążenia cieplnego), katalogi techniczne producentów pomp wirowych i membranowych, dokumentacja producentów rur PE-Xa oraz wytyczne ITB dotyczące instalacji wodno-grzewczych. Szczegółowe parametry urządzeń dostępne są w kartach technicznych publikowanych przez producentów branży HVAC oraz w bazie norm PKN (www.pkn.pl).
