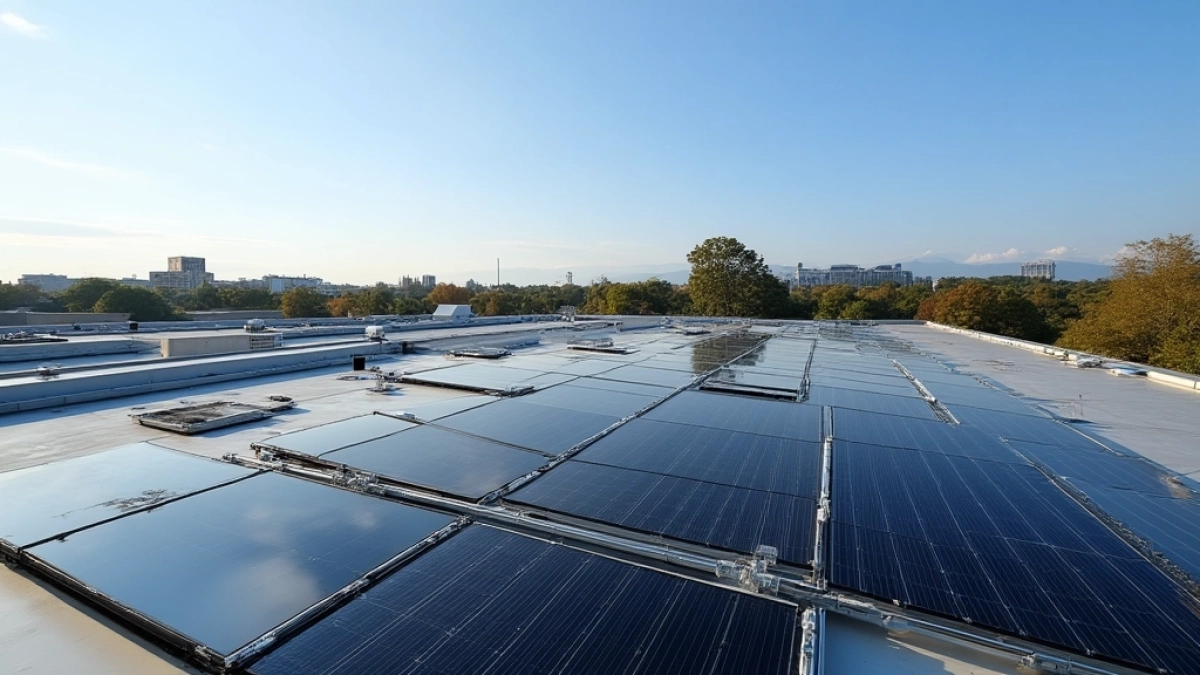

Montaż paneli fotowoltaicznych w poziomie czy to się jeszcze opłaca?

Wybór ułożenia modułów na dachu to decyzja, która wpływa na produkcję energii przez następne 25-30 lat. Poziomy montaż paneli fotowoltaicznych daje konkretne profity, ale wymaga też świadomości kilku ograniczeń, o których rzadko mówi się w materiałach marketingowych. Prawidłowo wykonany, potrafi wycisnąć z instalacji pełnię możliwości nawet na dachach o niekorzystnym nachyleniu. Warto przyjrzeć mu się bez uproszczeń.

• Konstrukcja i uchwyt do paneli w układzie poziomym
• Zalety i wady montażu paneli PV w poziomie
• Najczęstsze błędy przy poziomym montażu fotowoltaiki

Konstrukcja i uchwyt do paneli w układzie poziomym

Profile nośne w tym wariancie biegną równolegle do okapu, a moduły spoczywają na nich dłuższą krawędzią. To odwrócenie klasycznego pionowego ustawienia, w którym ramka panela przylega do krótszego boku stelaża. Zmiana kierunku wymusza konkretną geometrię profili, ponieważ rozkład obciążeń wiatrem i śniegiem rozkłada się zupełnie inaczej niż przy klasycznym ustawieniu.

Najczęściej stosowane są szyny aluminiowe 40×40 mm lub 50×50 mm, mocowane do dachu za pośrednictwem haków dachowych lub śrub dwugwintowych. W przypadku dachówki ceramicznej haki trafiają pod elementy pokrycia i opierają się na krokwiach, przenosząc siły bezpośrednio na konstrukcję więźby. Przy blasze trapezowej używa się śrub z uszczelką EPDM, które wierci się w górnej fali profilu, gdzie woda nie zalega.

Rozstaw haków ma znaczenie krytyczne. W strefach wiatrowych I i II przyjmuje się 1,2-1,5 m, natomiast w strefie III wartość ta spada do 0,8-1,0 m. Zmniejszenie rozstawu to bezpośrednia odpowiedź na większe siły ssące, które na narożnikach budynku potrafią przekraczać 1,5 kN/m². Normy Eurocode 1 (PN-EN 1991-1-4) klasyfikują Polskę w trzech strefach, więc przed montażem warto sprawdzić lokalizację w konkretnym powiecie.

Klemy środkowe i końcowe dobiera się zawsze do grubości ramy modułu, najczęściej 30 mm lub 35 mm. Użycie niewłaściwej klemy to cichy błąd, który prowadzi do pęknięć ramy w ciągu 2-3 lat eksploatacji.

Przy poziomym ustawieniu moduły tworzą mniejszą powierzchnię oporu wiatru na metr bieżący krawędzi, ale za to zwiększa się pole obciążenia śniegiem. Nachylenie paneli przy montażu in-line wynosi zwykle od 10° do 30°, więc śnieg zalega dłużej niż na pionie, gdzie grawitacja zrzuca go szybciej. Konstrukcja musi przenieść dodatkowe 80-120 kg/m² w przypadku standardowej pokrywy śnieżnej, a w górskich rejonach Polski nawet powyżej 200 kg/m².

Rodzaje systemów montażowych

System balastowy to alternatywa bezinwazyjna, stosowana głównie na dachach płaskich. Ciężar bloczków betonowych, od 15 do 25 kg na metr kwadratowy paneli, utrzymuje instalację na miejscu bez wiercenia w poszyciu. Na dachach skośnych balast nie zdaje egzaminu, ponieważ siły grawitacji działają inaczej, a ryzyko zsunięcia rośnie wykładniczo.

Przy wyborze uchwytów kluczowa jest kompatybilność elektrochemiczna. Aluminium i stal nierdzewna mogą współpracować, ale bezpośredni kontakt aluminium z miedzią lub ołowiem prowadzi do korozji galwanicznej. Dlatego elementy mocujące produkuje się zwykle ze stali A2 lub A4 z powłoką cynkową, oddzieloną od aluminium przekładką EPDM.

Zalety i wady montażu paneli PV w poziomie

Poziome ustawienie modułów niesie ze sobą kilka efektów, które trudno dostrzec gołym okiem przed pierwszym sezonem eksploatacji. Chodzi przede wszystkim o charakterystykę generacji energii w ciągu doby, ale też o obciążenia mechaniczne i estetykę połaci.

Moduły ułożone poziomo dają wyższą produkcję w godzinach porannych i wieczornych. Powierzchnia czynna ustawia się wtedy bardziej prostopadle do niskiego słońca, które wschodzi i zachodzi pod ostrym kątem. W praktyce oznacza to 3-7% więcej energii w miesiącach jesiennych i zimowych w porównaniu z pionem na tym samym dachu.

Efekt cieniowania okapu lub komina rozkłada się na większej liczbie ogniw w rzędzie. Gdy cień pada na jeden moduł pionowy, wyłącza z pracy całą sekcję stringu. W poziomie cień obejmuje wąski pas kilku ogniw, a pozostała część panela nadal produkuje prąd. To przekłada się na mniejsze straty w pochmurne dni, gdy zabudowania rzucają rozproszone cienie.

Wadą bywa trudniejsze czyszczenie powierzchni. Moduł ustawiony dłuższą krawędzią wzdłuż okapu zatrzymuje więcej kurzu, pyłków i mchów niż w pionie. Nachylenie 10°-15° nie wystarczy, by deszcz zmywał zabrudzenia samoczynnie, więc mycie wymaga sięgnięcia po specjalistyczny sprzęt przynajmniej raz w roku.

Estetyka to kolejny aspekt, który elektryzuje część inwestorów. Poziomy układ tworzy charakterystyczne długie pasy, wizualnie spójne z horyzontalną linią okapu. Na dachach z odsłoniętą więźbą, w nowoczesnej architekturze, taki rytm potrafi wyglądać lepiej niż klasyczny pion. Z drugiej strony, gdy dach jest wąski i wysoki, poziom może zaburzyć proporcje bryły.

Generacja roczna w przeliczeniu na 1 kWp pozostaje porównywalna między oboma układami, różnice mieszczą się w przedziale 2-5%. Decyduje przede wszystkim kąt nachylenia, ekspozycja i zacienienie, a nie sam kierunek modułów. Na dachach wschodnio-zachodnich poziom potrafi wygrać 4-6%, na południowych bywa remisowy lub lekko przegrywa.

Najczęstsze błędy przy poziomym montażu fotowoltaiki

Praktyka montażowa pokazuje, że ten sam schemat błędów powtarza się niezależnie od regionu. Część z nich wynika z pośpiechu, inne z nieaktualnej wiedzy lub po prostu z błędnej kalkulacji obciążeń. Świadomość tych pułapek pozwala uniknąć kosztownych poprawek po pierwszej zimie.

Niedokręcone klemy i brak momentu

Klemy środkowe i końcowe wymagają dokręcenia z momentem 18-22 Nm. Zbyt luźne mocowanie pozwala ramie panela pracować pod wpływem wiatru, co w ciągu kilku miesięcy prowadzi do mikropęknięć hartowanego szkła. Pęknięcie nie zawsze widać od razu, ale ogniwo traci sprawność, a hot-spoty nagrzewają uszkodzone miejsce.

Złe wyrównanie pierwszego rzędu

Linia okapu wyznacza bazę dla całej instalacji. Jedna milimetrowa odchyłka na początku zamienia się w 3-5 cm na końcu szeregu, co utrudnia późniejsze dosunięcie haków końcowych. Montażyści często ciągną sznurek lub używają lasera, ale zapominają o sprawdzeniu przekątnych prostokątów. Efekt to krzywa linia modułów, która rzuca się w oczy z poziomu ulicy.

Brak dylatacji termicznej

Szyna aluminiowa na dachu o długości 12 m rozszerza się o około 6 mm przy różnicy temperatur 50°C. Bez przerw dylatacyjnych profile wyginają się łukowato, a klemy zaczynają napierać na ramy modułów. Norma PN-EN 1991-1-3 nie precyzuje wprost tego aspektu, ale doświadczenie monterów wskazuje na max 10 m ciągłej szyny bez łączenia dylatacyjnego.

Zamontowanie na zbyt niskim kącie

Minimalny kąt 5° bywa kuszący przy dachach płaskich, ale poniżej 10° moduły nie oczyszczają się same, a woda stoi w ramkach. Kałuże w narożnikach to siedlisko glonów i zaczątków korozji po kilku latach. Na dachach o nachyleniu 3°-7° lepiej zastosować trójkąty nachyleniowe 15° lub 20°.

Pomijanie strefy wiatrowej

Mapa stref wiatrowych w Polsce dzieli kraj na trzy obszary. Strefa I obejmuje większość Mazowsza i Podlasia, strefa II pas od Wielkopolski po Lubelszczyznę, strefa III wybrzeże i Pogórze. Projekt instalacji powinien zawierać obliczenia wg PN-EN 1991-1-4, bez tego dobór rozstawu haków pozostaje zgadywanką.

Brak uziemienia i wyrównania potencjałów

Ramki aluminiowe modułów wymagają połączenia wyrównawczego zgodnie z PN-HD 60364-7-712. Brak przewodu LMY lub linki Cu 6 mm² między sekcjami to częsty brak, który w razie przebicia izolacji prowadzi do porażenia lub pożaru. Weryfikacja ciągłości po montażu miernikiem rezystancji to absolutne minimum.

Zignorowanie normy PN-EN 1991-1-4 przy obliczaniu obciążeń wiatrem może skutkować odmową odbioru instalacji przez rzeczoznawcę lub ubezpieczyciela po szkodzie. Warto zachować obliczenia w dokumentacji powykonawczej.

Nieprawidłowe prowadzenie peszli z przewodami stringów to klasyk gatunku. Skręcanie pod ostrym kątem, brak ochrony UV na odcinkach zewnętrznych, mocowanie do krawędzi blachy bez podkładek. Każdy z tych detali skraca żywotność izolacji o 2-3 lata. Peszel odporny na UV, prowadzony w korytkach aluminiowych lub po ścianie w tulejach ochronnych, kosztuje niewiele, a ratuje całą inwestycję.

Podłączanie inwertera przed sprawdzeniem polaryzacji i napięcia obwodu otwartego to błąd ludzi zmęczonych po 10-godzinnej pracy na dachu. Skutkuje przepięciem w falowniku i utratą gwarancji. Multimetr przy każdym stringu to 30 sekund, które oddziela sprawną instalację od wymiany sprzętu za 6-10 tys. PLN.

Niedoszacowanie nośności więźby dachowej zdarza się przy starszych budynkach, gdzie krokwie mają 30-40 lat i zmurszały w strefie krokwiowej. Każdy hak dachowy przenosi 35-50 kg, a przy 20 panelach daje to 700-1000 kg dodatkowego obciążenia. Przegląd więźby przez konstruktora przed montażem to wydatek 500-800 PLN, który może uchronić przed katastrofą budowlaną.

Niewłaściwe zabezpieczenie przeciwpożarowe to temat świeży, bo przepisy się zmieniły w 2022 roku. Moduły fotowoltaiczne generują napięcie DC nawet po wyłączeniu inwertera i odcięciu AC. Brak wyłącznika DC przy stringach lub jego montaż w miejscu niedostępnym dla strażaków to ryzyko przy pożarze. Norma SEP-N-04 oraz wytyczne CNBOP regulują te kwestie od 2023 roku.

Lista kontrolna przed oddaniem instalacji

• Sprawdzenie momentu dokręcenia każdej klemy kluczem dynamometrycznym
• Pomiar napięcia obwodu otwartego Voc każdego stringu osobno
• Test rezystancji izolacji minimum 1 MΩ przy napięciu probierczym 500 V
• Weryfikacja ciągłości przewodu wyrównawczego między ramkami
• Fotografia każdego haka dachowego przed założeniem dachówki
• Sprawdzenie drożności peszli i braku ostrych zagięć

Ostatnia kategoria błędów dotyczy braku dokumentacji. Schemat elektryczny, obliczenia wiatrowe, protokoły pomiarowe, karta gwarancyjna modułów i inwertera, certyfikat instalatora. Bez tego ubezpieczyciel może odmówić wypłaty odszkodowania, a serwis gwarancyjny nie uzna reklamacji. Teczka z dokumentami to nie ozdoba, lecz narzędzie ochrony inwestycji wartej 40-80 tys. PLN.

Świadomy inwestor, który zna te pułapki, zyskuje przewagę nad pośpiechem ekipy montażowej. Pytanie o moment dokręcenia, strefę wiatrową, normę wyrównania potencjałów brzmi konkretnie i pokazuje, że zleceniodawca rozumie, za co płaci. Monterzy, którzy słyszą takie pytania, zwykle podnoszą jakość pracy, bo wiedzą, że klient zweryfikuje efekt.

Źródła danych i norm: PN-EN 1991-1-4 (Eurokod 1, oddziaływania na konstrukcje, oddziaływania wiatru), PN-EN 1991-1-3 (obciążenia śniegiem), PN-HD 60364-7-712 (instalacje elektryczne niskiego napięcia, instalacje fotowoltaiczne), SEP-N-04 (wytyczne dla instalacji PV), mapa stref wiatrowych i śniegowych IMGW, dane klimatyczne PVGIS (Joint Research Centre, Unia Europejska), ceny rynkowe na podstawie średnich z ofert instalatorów (serwisy branżowe, raporty IEO). Rozporządzenie Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
