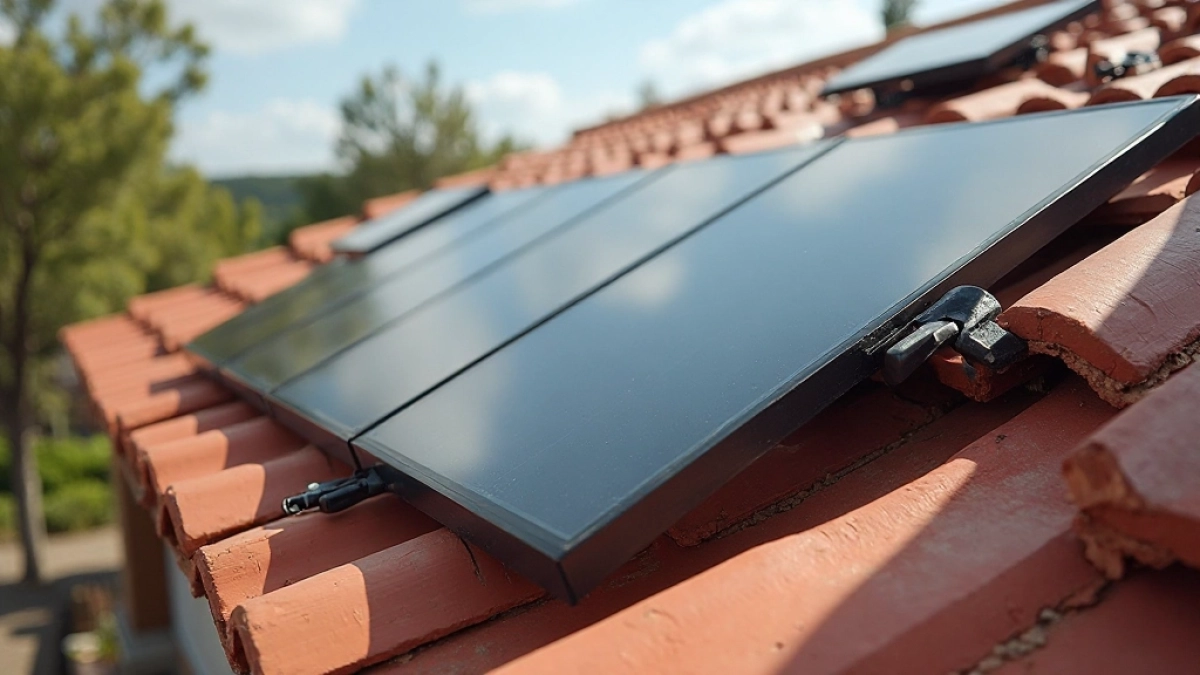

Montaż paneli na dachówce: do krokwi czy do łaty? Sprawdź, co lepiej trzyma

Masz dachówkę, chcesz panele i stoisz przed wyborem, który może kosztować Cię tysiące złotych - albo przeciekający dach. Chodzi o to, czy instalacja fotowoltaiczna na dachówce ma być mocowana wkrętami dwugwintowymi bezpośrednio do krokwi, czy hakami do łat. Każde z tych rozwiązań działa inaczej, wymaga innego przygotowania i niesie inne ryzyko. Odpowiedź nie zależy od ceny, lecz od stanu konstrukcji, rodzaju pokrycia i tego, czy montujesz na nowym dachu, czy modernizujesz istniejący. Złe mocowanie potrafi wypchnąć dachówkę, zerwać szynę pod naporem śniegu albo naruszyć gwarancję producenta pokrycia.

• Koszt, czas i nośność konstrukcji fotowoltaicznej na dachówce
• Najczęstsze błędy przy montażu PV na dachówce ceramicznej
• Formalności i certyfikat UDT przy montażu paneli na dachu

Śruby dwugwintowe i hak do montażu paneli PV na dachówce

Montaż paneli fotowoltaicznych na dachówce opiera się na dwóch elementach: śrubie dwugwintowej (wkręcie z podwójnym gwintem M10) albo haku monterskim wkręcanym w łatę. Śruba dwugwintowa przechodzi przez dachówkę, łatę, kontrłatę i folię wstępnego krycia, a następnie wkręca się w krokiew na głębokość minimum 60 mm. To mocowanie punktowe, które przenosi obciążenie paneli i śniegu bezpośrednio na więźbę dachową.

Wkręt dwugwintowy składa się z dwóch gwintów o różnym skoku - górny służy do zagłębienia w warstwie izolacji, dolny do zakotwienia w drewnie krokwi. Pomiędzy nimi znajduje się sześciokątna główka, którą kluczem imbusowym dokręca się śrubę z momentem 18-22 Nm. Wartość ta jest krytyczna: zbyt mały moment powoduje, że uszczelka EPDM nie dolega do dachówki, a zbyt duży rozgniata uszczelkę i pęka ceramikę.

Uszczelka EPDM to podkładka z syntetycznego kauczuku odporna na promieniowanie UV i temperatury od -40°C do +110°C. Jej zadaniem jest kompensacja nierówności dachówki oraz trwałe uszczelnienie otworu. Bez niej woda wnika pod pokrycie w ciągu kilku tygodni, a po pierwszej zimie pojawia się zagrzybienie więźby.

Hak do montażu paneli na dachówce działa inaczej: montuje się go do łaty, czyli poziomej listwy o wymiarach zwykle 40×60 mm lub 50×80 mm. Hak ma kształt litery J lub L, a jego płaska część wkręcana jest co najmniej dwoma wkrętami do łaty, a część wygięta wystaje ponad dachówką i służy do mocowania szyny aluminiowej.

Ten wariant wymaga zdjęcia fragmentu dachówki, wsunięcia haka pod jej górną krawędź i ponownego ułożenia pokrycia. Hak nie narusza dachówki - działa na zasadzie podczepienia, co oznacza łatwiejszy demontaż i mniejsze ryzyko pęknięcia ceramiki. Warunkiem jest jednak solidna łata: jeśli drewno jest spróchniałe lub ma przekroje mniejsze niż 40×50 mm, hak nie utrzyma obciążenia.

Kluczowa różnica polega na przenoszeniu sił. Śruba dwugwintowa obciąża krokiew, czyli element o przekroju zwykle 70×180 mm lub 80×220 mm. Hak obciąża łatę, czyli listwę 40-50 mm grubości. Nośność jednego punktu mocowania do krokwi wynosi około 1,5 kN, do łaty - od 0,5 do 0,8 kN, w zależności od stanu drewna i jakości wkrętów.

Kiedy wybrać śrubę dwugwintową, a kiedy hak

Śruba dwugwintowa sprawdza się na nowym dachu lub podczas generalnego remontu, gdy masz dostęp do krokwi i folii. Hak jest lepszy, gdy montujesz panele na gotowym dachu bez ingerencji w poszycie. Pierwszy wariant daje większą szczelność i nośność, drugi - krótszy czas montażu i niższy koszt elementów.

Jeśli dachówka to karpiówka lub mnich-mniszka, hak jest bezpieczniejszy. Te formaty są kruche i łatwo je przewiercić w złym miejscu. Z kolei dachówka zakładkowa (portugalka, holenderka) lepiej znosi wiercenie, bo ma zamki boczne, które ukrywają otwór.

Przekrój warstw dachu przy montażu na śrubę dwugwintową

Wyobraź sobie kolejność od góry: panel PV na szynie aluminiowej, szyna na uchwycie, uchwyt na śrubie dwugwintowej, śruba przez uszczelkę EPDM, dachówka, łata, kontrłata, folia paroprzepuszczalna, krokiew. Każda warstwa ma swoją funkcję - odprowadzanie wody, dyfuzja pary, przenoszenie obciążenia. Śruba musi przejść przez wszystkie te warstwy i zakotwić się w krokwi, nie w łacie.

Rozstaw krokwi w typowym domu jednorodzinnym wynosi od 60 do 90 cm. Standardowy panel o mocy 450 Wp ma szerokość około 1,05 m, więc na jeden panel przypadają zwykle dwa punkty mocowania. Gdy rozstaw krokwi wynosi 80 cm i trafia w środek panelu, potrzebujesz dodatkowej łaty wzmocnionej lub przesunięcia panelu - inaczej śruba wkręci się w pustkę.

Koszt, czas i nośność konstrukcji fotowoltaicznej na dachówce

Konstrukcja fotowoltaiczna na dachówce to nie tylko panele. To system szyn, łączników, uchwytów końcowych i środkowych, haków lub śrub dwugwintowych, a także ewentualnych blachowkrętów. Cena kompletnego zestawu montażowego dla instalacji 10 kWp (ok. 25 paneli) waha się od 2 800 do 5 500 zł w zależności od producenta i typu dachówki.

Śruby dwugwintowe M10 kosztują od 18 do 28 zł za sztukę wraz z uszczelką EPDM. Na jedną instalację potrzebujesz od 50 do 80 sztuk, co daje wydatek rzędu 1 200-2 000 zł. Haki do łaty są tańsze - od 12 do 20 zł za sztukę, a przy tej samej instalacji potrzebujesz od 30 do 50 sztuk, co daje 500-900 zł.

Szyny aluminiowe stanowią osobną pozycję. Profil 40×40 mm lub 50×50 mm w odcinkach 2,1 m kosztuje od 45 do 80 zł za sztukę. Na 25 paneli potrzebujesz od 15 do 25 szyn, czyli 700-2 000 zł. Uchwyty końcowe i środkowe to kolejne 400-700 zł, w zależności od grubości panela (35 mm czy 40 mm).

Czas montażu zależy od doświadczenia ekipy i dostępu do więźby. Na dachu z łatwym dostępem i znanym rozstawem krokwi doświadczony zespół montuje 10 paneli w 3-4 godziny na śrubach dwugwintowych. Na hakach idzie szybciej - 2-3 godziny, bo nie trzeba wiercić w dachówce.

Nośność konstrukcji musi uwzględniać ciężar paneli (ok. 20-25 kg na sztukę), szyn (3-5 kg/mb) oraz obciążenie śniegiem i wiatrem zgodnie z normą PN-EN 1991-1-3. Dla strefy śniegowej II i III przy kącie nachylenia dachu 30-40° obciążenie śniegiem wynosi od 0,9 do 1,5 kN/m², czyli od 90 do 150 kg/m² powierzchni paneli.

Krokiew o przekroju 70×180 mm i rozstawie 80 cm przy drewnie klasy C24 wytrzymuje obciążenie punktowe do 1,8 kN bez ugięcia powyżej L/200. To wystarcza na śrubę dwugwintową z zapasem. Łata o przekroju 40×60 mm w klasie C24 wytrzymuje maksymalnie 0,9 kN na punkt, ale po uwzględnieniu długotrwałego obciążenia i zmęczenia materiału wartość bezpieczna spada do 0,5-0,6 kN.

Jeśli montujesz panele w strefie wiatrowej I i II na dachu o nachyleniu do 35°, śruby dwugwintowe dają pełen margines bezpieczeństwa. Na dachu płaskim lub bardzo stromym (powyżej 45°) w strefie wiatrowej III siły ssące wiatru mogą przekraczać 1,2 kN/m². Wtedy potrzebujesz dodatkowych kotew lub klemy balastowej.

Kiedy śruby dwugwintowe nie wystarczą

Nie stosuj śrub dwugwintowych na dachówce, której producent zabrania wiercenia - dotyczy to zwłaszcza modeli z gwarancją na 30+ lat. Nie stosuj ich też na łacie spróchniałej lub zagrzybionej, bo śruba wkręci się, ale po dwóch sezonach wyrwie się pod naporem śniegu. Unikaj tego rozwiązania na dachówce płaskiej typu karpiówka, gdzie ryzyko pęknięcia przy wierceniu sięga 15-20%.

Nie używaj haków do łaty na dachach o nachyleniu poniżej 15° - woda kapilarna wnika pod hak i po kilku latach powoduje korozję. Nie stosuj haków na łacie o przekroju mniejszym niż 40×50 mm lub na łacie mocowanej do krokwi wkrętami zamiast gwoździ - połączenie nie przeniesie siły dynamicznej.

Najczęstsze błędy przy montażu PV na dachówce ceramicznej

Pierwszy grzech to brak uszczelki EPDM lub zastąpienie jej silikonem. Silikon pod wpływem UV twardnieje i po roku traci elastyczność, a po trzech latach pęka. EPDM zachowuje właściwości przez 25+ lat. Różnica w cenie to 3-5 zł na śrubę, ale różnica w skutkach to remont dachu za 15 000-40 000 zł.

Drugi błąd to niedokręcenie lub przekręcenie śruby. Moment poniżej 15 Nm oznacza, że uszczelka nie dolega i przy podmuchu wiatru śruba pracuje, rozszczelniając połączenie. Moment powyżej 25 Nm rozgniata uszczelkę i pęka ceramikę dachówki. Używaj klucza dynamometrycznego, nie wiertarki z udarem.

Trzecia pułapka to mocowanie do łaty bez sprawdzenia jej stanu. Łata spróchniała, popękana lub zagrzybiona nie utrzyma obciążenia. Przed montażem otwórz jedną dachówkę i sprawdź łatę sondą lub nożem - jeśli wchodzi łatwo, łata do wymiany. Na remontowanym dachu warto wymienić wszystkie łaty w polu montażu, nawet jeśli wyglądają dobrze.

Czwarty grzech to brak weryfikacji nośności krokwi. Krokiew zwietrzała, z pęknięciem wzdłużnym lub śladami owadów nie przeniesie obciążenia. Pęknięcie wzdłużne o głębokości powyżej 1/3 wysokości krokwi dyskwalifikuje ją jako punkt mocowania. W takiej sytuacji trzeba wzmocnić krokiew nakładką lub przenieść panel.

Piąty błąd to ignorowanie rozstawu krokwi. Gdy krokiew trafia w skraj panelu zamiast w środek, śruba wkręca się w pobliże krawędzi, gdzie drewno jest najsłabsze. Bezpieczna odległość od krawędzi krokwi to minimum 30 mm. Jeśli panel nie trafia w krokiew, przesuń go lub zamontuj dodatkową łatę wzmacniającą.

Szósty problem to zbyt ciasny lub zbyt luźny montaż paneli na szynie. Uchwyt końcowy dokręcony za mocno ugina ramę panelu i może pęknąć hartowaną szybę. Uchwyt środkowy dokręcony za słabo pozwala panelowi pracować pod wiatrem, co po kilku latach luzuje połączenie. Moment dokręcenia uchwytu środkowego wynosi 14-18 Nm, końcowego 18-22 Nm - wartości podane przez producenta panelu.

Siódmy, często pomijany błąd to brak uziemienia konstrukcji. Szyny aluminiowe muszą być połączone galwanicznie z uziomem budynku przewodem LgY 6 mm². Bez tego piorun uderzający w panele indukuje napięcie w instalacji, które niszczy inwerter i zagraża życiu domowników.

Formalności i certyfikat UDT przy montażu paneli na dachu

Montaż paneli fotowoltaicznych na dachówce wymaga spełnienia trzech warunków formalnych: uprawnień montażowych, zgłoszenia lub pozwolenia na budowę oraz umowy przyłączeniowej z zakładem energetycznym. Pominięcie któregokolwiek z tych kroków skutkuje karą administracyjną lub odmową wypłaty dotacji.

Uprawnienia do montażu instalacji PV wydaje UDT na podstawie egzaminu przed komisją. Certyfikat OZE (Odnawialne Źródła Energii) uprawnia do instalacji systemów do 50 kWp. Ważność certyfikatu wynosi 5 lat i wymaga odnowienia. Alternatywą są uprawnienia SEP grupy 1 (eksploatacja) i grupy 2 (dozór) w zakresie instalacji elektrycznych.

Zgłoszenie czy pozwolenie na budowę zależy od mocy instalacji i konstrukcji dachu. Instalacja do 50 kWp na budynku mieszkalnym wymaga jedynie zgłoszenia do wydziału architektury urzędu gminy. Jeśli zmieniasz konstrukcję dachu lub wznosisz dodatkową platformę, potrzebujesz pozwolenia na budowę i projektu budowlanego.

Zgłoszenie składasz na formularzu PB-2 z załącznikami: opisem instalacji, schematem elektrycznym, rzutem dachu z zaznaczonym położeniem paneli oraz oświadczeniem o uprawnieniach wykonawcy. Urząd ma 21 dni na sprzeciw. Brak odpowiedzi w terminie oznacza milczącą zgodę.

Przyłączenie do sieci wymaga zgłoszenia mikroinstalacji (do 50 kWp) do zakładu energetycznego i wymiany licznika na dwukierunkowy. Zakład ma 30 dni na rozpatrzenie wniosku. Po podpisaniu umowy kompleksowej lub sprzedaży nadwyżek energii możesz korzystać z net-billingu i rozliczać się z zakładem co miesiąc lub co rok.

Normy techniczne regulujące montaż to przede wszystkim PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem) oraz PN-EN 62548 (wymagania dla instalacji PV). Kąt nachylenia paneli powinien odpowiadać kątowi dachu lub być optymalizowany w granicach 30-40° dla maksymalnego uzysku w polskich warunkach.

W strefie wiatrowej III i na dachu o wysokości ponad 12 m nad gruntem konieczne jest obliczenie sił ssących wiatru na każdy panel. Normy dopuszczają odchylenie położenia paneli od kąta dachu o ±10°, ale przy większych kątach potrzebujesz dodatkowych obciążeń balastowych lub kotew.

Bezpieczeństwo pracy na dachu reguluje rozporządzenie Ministra Pracy w sprawie BHP przy wykonywaniu robót budowlanych. Montaż wymaga zabezpieczenia krawędzi dachu barierką o wysokości 1,1 m, stosowania szelek bezpieczeństwa z linką asekuracyjną oraz pracy w zespole co najmniej dwuosobowym. Na dachu o nachyleniu powyżej 20° obowiązuje zakaz pracy przy oblodzeniu lub wietrze powyżej 10 m/s.

Przy wycenie instalacji PV uwzględnij nie tylko panele, ale też elementy montażowe, okablowanie, zabezpieczenia nadprądowe, inwerter i licznik dwukierunkowy. Instalacja 10 kWp z dachówką zakładkową i hakami do łat kosztuje 38 000-48 000 zł brutto, a z śrubami dwugwintowymi 42 000-52 000 zł. Różnica 4 000 zł to cena za większą szczelność i nośność.

Jeśli planujesz modernizację starego dachu i montaż paneli jednocześnie, wymień wszystkie łaty w polu montażu i sprawdź stan folii wstępnego krycia. Folia starsza niż 10 lat wymaga wymiany, bo podczas montażu łatwo ją uszkodzić. Koszt wymiany folii na dachu 150 m² to 2 500-4 000 zł, ale oszczędza 15 000 zł na ewentualnym remoncie.

Montaż paneli fotowoltaicznych na dachówce to decyzja na 25-30 lat. Wybór między śrubą dwugwintową a hakiem zależy od stanu dachu, dostępności krokwi i budżetu. Na nowym dachu śruba dwugwintowa daje najwyższą szczelność i nośność. Na gotowym dachu hak do łaty pozwala uniknąć wiercenia i zachować gwarancję dachówki. W obu przypadkach kluczowe jest przestrzeganie norm, użycie właściwych materiałów i zlecenie pracy ekipie z certyfikatem UDT.

Źródła danych: PN-EN 1991-1-3:2005/A1:2015 (obciążenie śniegiem), PN-EN 1991-1-4:2008/A1:2012 (obciążenie wiatrem), PN-EN 62548:2016 (wymagania dla instalacji PV), ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), rozporządzenie Ministra Pracy i Polityki Socjalnej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 1997 nr 129 poz. 844), wytyczne Urzędu Dozoru Technicznego dla instalatorów PV, instrukcje montażowe producentów dachówek Wienerberger i Creaton. Adresy stron: wienerberger.pl, creaton.pl, udt.gov.pl, isap.sejm.gov.pl, pkn.pl (Polski Komitet Normalizacyjny).
