Jaki manometr do próby szczelności instalacji gazowej wybrać w 2026?

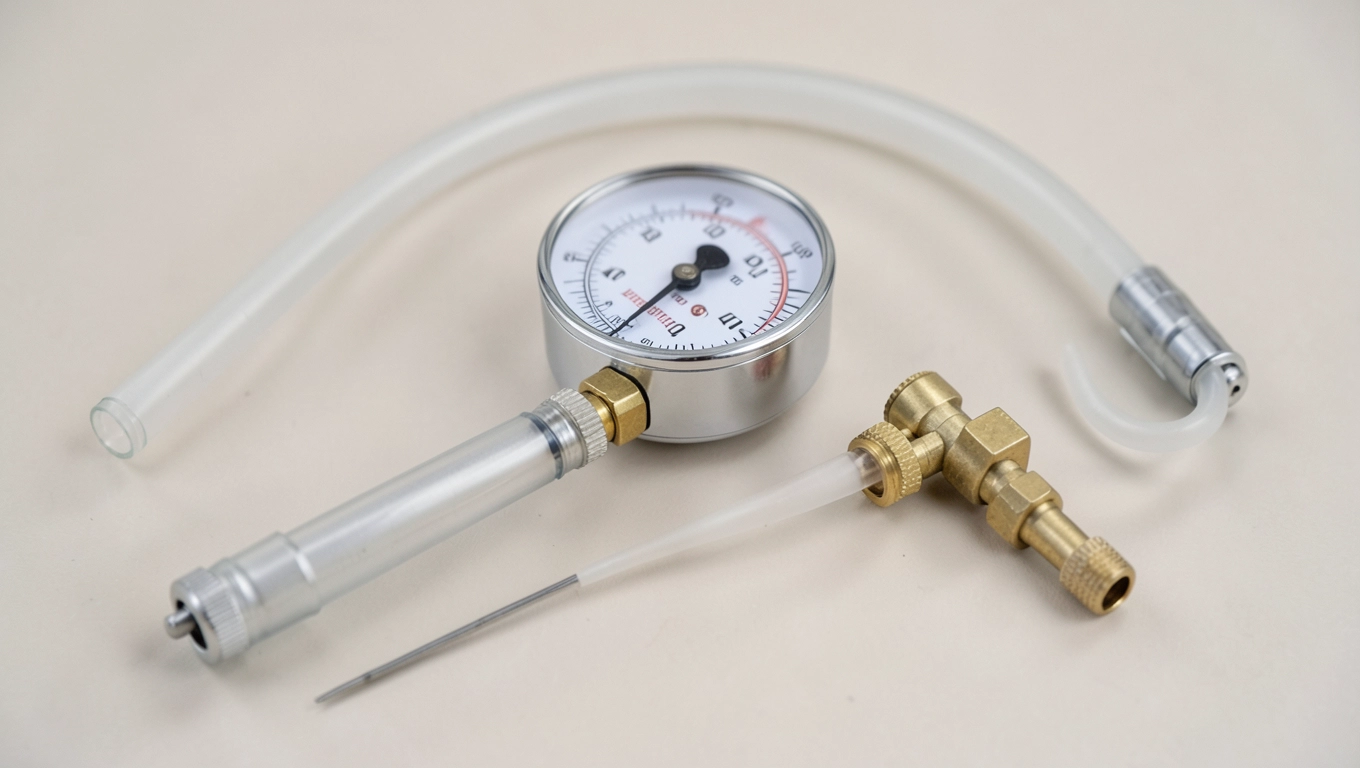

Manometr do próby szczelności instalacji gazowej to nie jest zwykły zegar ciśnieniowy z półki marketu, lecz precyzyjny przyrząd pomiarowy ze świadectwem wzorcowania, który musi pracować w zakresie roboczym dokładnie tam, gdzie mnoży się odpowiedzialność za ludzkie życie. Jedno źle odczytane wskazanie przy próbie 0,05 MPa potrafi przesądzić o dopuszczeniu nieszczelnego przewodu do eksploatacji, dlatego wybór konkretnego modelu wymaga świadomości norm, mechaniki wskazań i realiów polskiego rynku.

• Manometr do próby szczelności instalacji gazowej zakres, klasa i świadectwo wzorcowania
• Dlaczego manometr WIKA 0-0,16 MPa, a nie 0-1 MPa dobór zakresu do próby
• Przygotowanie manometru do próby szczelności krok po kroku
• Najczęstsze błędy instalatorów przy próbie manometrem gazowym

Manometr do próby szczelności instalacji gazowej zakres, klasa i świadectwo wzorcowania

Zakres pomiaru 0-0,16 MPa, średnica tarczy 160 mm oraz klasa dokładności 0,6 według EN 837-1:9 tworzą triadę, która definiuje sensowny przyrząd do prób gazowych. Zakres 0-0,16 MPa pokrywa strefę roboczą próby szczelności z dużym zapasem, a jednocześnie zachowuje czytelność podziałki w newralgicznym obszarze 0,05-0,1 MPa.

Średnica 160 mm to kompromis między mobilnością a rozdzielczością odczytu. Mniejsze manometry 100 mm bywają zbyt ciasne przy siatkówce odczytywanej pod kątem, większe 250 mm zajmują niepotrzebnie dużo miejsca w skrzynce narzędziowej.

Klasa 0,6 oznacza dopuszczalny błąd 0,6% pełnego zakresu, czyli około 0,001 MPa dla zakresu 0-0,16 MPa. Przy próbie 0,05 MPa błąd ten odpowiada niepewności rzędu 2% wartości mierzonej. To wartość, którą akceptują zarówno audytorzy UDT, jak i inspektorzy nadzoru budowlanego.

Mosiężny mechanizm i króciec stanowią barierę ochronną przed korozją w kontakcie z suchym gazem ziemnym. Stopy miedzi nie wchodzą w reakcję z metanem ani z propanem-butanem, dzięki czemu podziałka nie zmienia wskazań pod wpływem medium roboczego.

Świadectwo wzorcowania z akredytowanego laboratorium PCA to formalny dokument, bez którego wpis do protokołu próby traci moc dowodową. Numer świadectwa musi figurować w dokumentacji powykonawczej, a okres jego ważności zwykle wynosi 12 miesięcy od daty wzorcowania.

Dlaczego manometr WIKA 0-0,16 MPa, a nie 0-1 MPa dobór zakresu do próby

Intuicja podpowiada „weź większy zakres, na zapas". W praktyce jest odwrotnie: im szerszy zakres, tym grubsza podziałka i mniejsza rozdzielczość odczytu w newralgicznej strefie 0,05-0,1 MPa. Manometr 0-1 MPa w okolicach próby pokazuje wskazówkę na pierwszych 10% skali, gdzie jeden milimetr podziałki odpowiada zmianie ciśnienia rzędu 0,01 MPa.

Przyrząd 0-0,16 MPa w tym samym obszarze pracuje na 30-60% zakresu, czyli w optymalnej strefie dokładności. Podziałka na tarczy 160 mm liczy wówczas tyle działek, co w całym zakresie 0-1 MPa, lecz skoncentrowanych w interesującym nas obszarze. Oko odczytuje stabilniej, a błąd paralaksy maleje.

Dobór zakresu opiera się na prostej regule: ciśnienie robocze próby powinno przypadać na 30-70% zakresu manometru. Wyjście poza tę strefę oznacza albo marnowanie rozdzielczości, albo ryzyko przeciążenia sprężyny Bourdona przy skoku ciśnienia.

Do mediów ciekłych i gazowych nieagresywnych wobec stopów miedzi manometr 0-0,16 MPa pasuje bez zastrzeżeń. Woda, sprężone powietrze, azot, gaz ziemny, LPG wszystkie te media nie atakują mosiądzu, więc mechanizm zachowuje klasę metrologiczną przez cały okres eksploatacji.

Manometru 0-0,16 MPa nie powinno się używać do tlenu, acetylenu, chloru ani mediów zatykających układ (smary, żywice, farby). Tlen w kontakcie z resztkami smaru wewnątrz przyrządu tworzy mieszaninę wybuchową, a media zatykające unieruchamiają mechanizm Bourdona i fałszują wskazania.

Przygotowanie manometru do próby szczelności krok po kroku

Przyrząd wyjęty z fabrycznego opakowania nie jest gotowy do pracy. Czerwony wkręt transportowy blokuje mechanizm Bourdona przed drganiami w transporcie. Jego obecność w czasie próby oznacza zablokowaną wskazówkę i fałszywy odczyt, dlatego wykręcenie tego wkrętu to pierwsza czynność na budowie.

Kolejny krok wymaga redukcji-nakrętki 1/2" na przyłącze M20x1,5, chyba że króciec instalacji ma już ten gwint. Uszczelka miedziana lub PTFE na złączu eliminuje mikro-nieszczelność, która przy próbie gazowej potrafi zafałszować wynik już po kilku minutach.

• Wykręć czerwony wkręt transportowy z górnej części obudowy.
• Sprawdź datę ważności świadectwa wzorcowania (pole 12 miesięcy od daty wystawienia).
• Nałóż redukcję-nakrętkę 1/2" z nową uszczelką miedzianą.
• Wkręć zawór manometryczny PN250 M20x1,5 między instalację a manometr.
• Otwórz zawór powoli i odczytaj stabilizację wskazówki po 15 minutach.
• Zapisz numer seryjny manometru w protokole próby.
• Po próbie zakręć zawór, odpowietrz układ i zabezpiecz przyrząd.

Zawór manometryczny pełni podwójną rolę: odcina manometr od instalacji po próbie (chroniąc sprężynę przed skokami ciśnienia) i umożliwia późniejsze sprawdzenie wskazań bez konieczności powtórnego napełniania instalacji gazem.

Czas stabilizacji wskazań ma znaczenie fizyczne. W pierwszych minutach po napełnieniu sprężyna Bourdona adaptuje się do temperatury medium, a resztkowe naprężenia montażowe w instalacji powoli ustępują. Piętnaście minut to wystarczający interwał, by odczyt się ustabilizował i nie dryfował w trakcie wpisu do protokołu.

Wpis do protokołu powinien zawierać indywidualny numer manometru, numer świadectwa wzorcowania, datę i godzinę próby, ciśnienie początkowe i końcowe oraz temperaturę otoczenia. Rozporządzenie MSWiA wymienia te dane jako obowiązkowe elementy dokumentacji powykonawczej instalacji gazowej.

Najczęstsze błędy instalatorów przy próbie manometrem gazowym

Pomijanie wykręcenia czerwonego wkrętu transportowego to błąd wciąż spotykany na budowach. Blokada mechanizmu wygląda jak uszkodzenie wskazówki, a inwestor traci czas na reklamację zanim jeszcze próba się rozpocznie. Wkręt jest mały, czerwony i łatwo go przeoczyć w pośpiechu.

Stosowanie manometru z przekroczoną datą świadectwa wzorcowania to grzech główny dokumentacji. Świadectwo sprzed piętnastu miesięcy formalnie nie istnieje, a wpis w protokole staje się podważalny przy każdym audycie. Wzorcowanie trzeba odnawiać corocznie, w akredytowanym laboratorium PCA.

Użycie przyrządu z zakresem 0-1 MPa do próby 0,05 MPa to pozorna oszczędność. Wskazówka stoi wtedy na pierwszych 5% podziałki, a każdy milimetr to dziesiąte część MPa. Odczyt nie daje pewności, czy instalacja trzyma 0,049 czy 0,051 MPa, a to różnica, która wpływa na decyzję o dopuszczeniu.

Brak sprawdzenia szczelności połączenia przed właściwą próbą prowadzi do fałszywego spadku ciśnienia. Złączka, która syczy cicho przy 0,1 MPa, zostaje wzięta za nieszczelność instalacji, cały obwód zostaje odrzucony, a kosztowna diagnostyka lokalizuje usterkę w przyłączu manometru.

Niedocenianie temperatury otoczenia to ostatni częsty błąd. Ciśnienie gazu rośnie o około 0,0001 MPa na każdy stopień Celsjusza przy stałej objętości. Próba rano przy 8°C i wieczorem przy 18°C w tej samej instalacji da różnicę około 0,001 MPa, którą niedoświadczony instalator odczyta jako nieszczelność.

Kompletne wyposażenie stanowiska prób

Sam manometr nie wystarczy do rzetelnej próby szczelności. W skład pełnego zestawu wchodzą: zawór manometryczny PN250 z przyłączem M20x1,5, redukcja-nakrętka 1/2", manometr kontrolny 0-0,16 MPa ze świadectwem PCA oraz termometr do pomiaru temperatury otoczenia przy każdej próbie.

Termometr laboratoryjny (dokładność 0,5°C) bywa wymagany przy próbach w pomieszczeniach zagrożonych wybuchem, gdzie kompensacja temperaturowa ciśnienia próbnego jest obowiązkowa. Bez odczytu temperatury wynik próby nie może być wpisany do protokołu jako wiążący.

Redukcja-nakrętka do manometru, zawór manometryczny PN250 M20x1,5 oraz termometr laboratoryjny tworzą komplet, który w jednorazowej inwestycji zwraca się po kilkunastu próbach. Każdy element ma swoją rolę: zawór chroni sprężynę, redukcja zapewnia szczelność, termometr pozwala korygować wynik.

Dobór zakresu w praktyce

Jeśli ciśnienie próbne wynosi 0,05 MPa dla instalacji ogólnych lub 0,1 MPa w pomieszczeniach mieszkalnych i strefach zagrożonych wybuchem, manometr 0-0,16 MPa pracuje w optymalnej strefie 30-60% zakresu. Przy wyższych ciśnieniach roboczych, na przykład 0,6 MPa w sieciach sprężonego powietrza, lepszy będzie model 0-1,0 MPa.

Manometr kontrolny klasa 0,6 z świadectwem PCA to wybór, który akceptuje większość inspektorów nadzoru budowlanego i audytorów jednostek notyfikowanych. Niższa klasa 1,0 lub 1,6 formalnie też przechodzi, ale daje większą niepewność pomiaru i może wymagać powtórzenia próby w razie wątpliwości.

Manometr WIKA 0-0,16 MPa wzorcowany to konkretny model z konkretnego laboratorium, a nie abstrakcyjne „dokładne urządzenie". Numer seryjny, data wzorcowania, numer świadectwa wpisują się wprost do rubryki protokołu, bez konieczności tłumaczenia inspektorowi, co to za przyrząd.

Źródła danych i przepisy

Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.1999.74.836) określa wymóg próby szczelności instalacji gazowej oraz parametry ciśnień próbnych.

Norma EN 837-1:9 „Manometry z rurką Bourdona. Część 1: Wymagania metrologiczne" definiuje klasy dokładności, wymiar obudowy i zakres wskazań dla manometrów ciśnieniowych stosowanych w instalacjach przemysłowych i budynkowych.

Polskie Centrum Akredytacji (PCA) prowadzi rejestr laboratoriów wzorcujących, których świadectwa są uznawane przez organy nadzoru budowlanego i jednostki notyfikowane. Lista dostępna na stronie pca.gov.pl.

Karty katalogowe producentów manometrów (seria 312.20 oraz seria 311.10) zawierają szczegółowe dane techniczne: wymiary, materiały, zakresy temperatur pracy i dopuszczalne media. Dokumenty są zazwyczaj dostępne w formacie PDF u autoryzowanych dystrybutorów przyrządów pomiarowych.
