Jakie rury do instalacji hydrantowej naprawdę się sprawdzą?

Wybór rur do instalacji hydrantowej to decyzja, która musi łączyć odporność na korozję, wytrzymałość mechaniczną i zgodność z polskimi normami przeciwpożarowymi. Stal ocynkowana ogniowo pozostaje materiałem, który w tej roli sprawdza się od dekad, ale diabeł tkwi w szczegółach średnicy, grubości ścianki i sposobu łączenia, bo od nich zależy, czy woda faktycznie dotrze do głowicy w wymaganym czasie.

• Rury stalowe ocynkowane do instalacji hydrantowej krok po kroku
• Grubość ścianki i średnica rury w instalacji hydrantowej

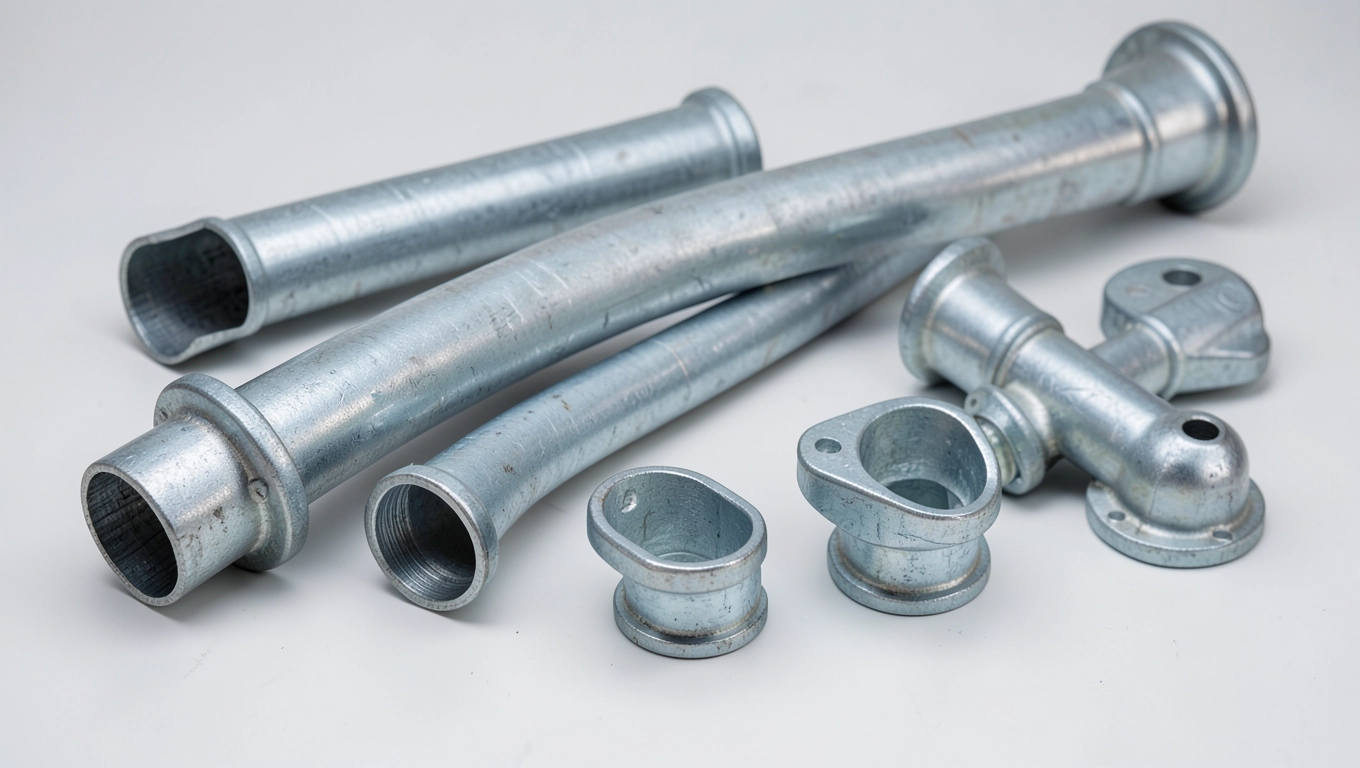

Rury stalowe ocynkowane do instalacji hydrantowej krok po kroku

Stal od dawna rządzi w instalacjach hydrantowych, ponieważ ogniowa obróbka cynkowa tworzy na powierzchni metalu warstwę ochronną grubości od 50 do 150 mikrometrów. Ta powłoka działa jak tarcza galwaniczna, poświęcając się pierwsza w kontakcie z wilgocią, zanim jeszcze rdza zaatakuje rdzeń rury. Woda w instalacji przeciwpożarowej stoi w niej latami, często w temperaturze pokojowej, co sprzyja korozji wżerowej, dlatego zwykła czarna stal bez cynku odpada w przedbiegach.

Oprócz odporności na rdzę liczy się sztywność. Hydrant narażony jest na uderzenia ciśnienia, skoki hydrauliczne przy uruchomieniu pompy pożarowej i drgania przenoszone z konstrukcji budynku. Rura stalowa o średnicy 80 mm i grubości ścianki 4 mm wytrzymuje ciśnienie robocze rzędu 1,6 MPa bez odkształceń trwałych. Tworzywo sztuczne przy takich parametrach zaczyna już pływać i pulsować, a każda deformacja to krok w stronę rozszczelnienia.

Norma PN-EN 10255 wskazuje dokładnie, jaki gatunek stali wchodzi w grę, a PN-EN 10240 precyzuje wymagania dotyczące powłoki cynkowej naniesionej metodą zanurzeniową. Bez tych certyfikatów producent może sprzedawać rurę, która wygląda identycznie, lecz po trzech sezonach grzewczych pokryje się pęcherzami korozji. Kupując materiał, warto żądać atestu w języku polskim, nie tylko deklaracji producenta.

Wybór ocynku ogniowego zamiast galwanicznego nie jest przypadkowy. Cynk galwaniczny tworzy warstwę 15-25 mikrometrów, płatkowatą i porowatą, która schodzi przy pierwszym zarysowaniu. Cynk ogniowy wżarza się w strukturę stali dyfuzyjnie, tworząc warstwy Fe-Zn o twardości znacznie przewyższającej czysty cynk. Dlatego przy montażu na budowie, gdzie rury są cięte, gwintowane i przenoszone, ogniowa odmiana wybacza więcej błędów.

Kiedy stal nie wystarczy

W środowiskach agresywnych chemicznie, takich jak zakłady chemiczne, baseny z chlorowaną wodą czy parkingi podziemne z solą zimową, sama powłoka cynkowa może nie wystarczyć. W takich miejscach rozważa się rury ze stali nierdzewnej austenitycznej (gatunek 1.4401/1.4404) lub dodatkowe zabezpieczenie epoksydowe. Koszt rośnie wtedy trzy-, czterokrotnie, ale żywotność instalacji wydłuża się z dwudziestu do pięćdziesięciu lat.

Grubość ścianki i średnica rury w instalacji hydrantowej

Średnica rury w instalacji hydrantowej wynika z obliczeń hydraulicznych, nie z przyzwyczajeń wykonawcy. Dobiera się ją tak, aby przy wymaganym natężeniu przepływu, określonym w rozporządzeniu MSWiA dla danej strefy pożarowej, spadek ciśnienia nie przekroczył wartości granicznych. Dla hydrantu wewnętrznego DN25 o wydajności 1,0 l/s średnica gałązki wynosi najczęściej 33,7 mm. Dla hydrantu DN52 o wydajności 2,5 l/s magistrala musi mieć minimum 60,3 mm.

Grubość ścianki rury stalowej ocynkowanej w instalacji hydrantowej waha się od 2,6 mm dla średnic małych do 4,5 mm dla średnic powyżej DN80. Parametr ten nie jest dowolny. Zbyt cienka ścianka poddana działaniu wysokiej temperatury podczas pożaru ugina się i traci szczelność w złączach. Zbyt gruba ścianka zwiększa masę instalacji i obciąża zawiesia, a przy pożarze wolniej się nagrzewa, co akurat jest zaletą.

W praktyce obowiązuje zasada: lepiej jeden milimetr ścianki więcej niż mniej, o ile pozwalają na to zawiesia i masa konstrukcji. Pożar w galerii handlowej potrafi rozgrzać rurę do 600°C w ciągu ośmiu minut, a wtedy liczy się każda rezerwa wytrzymałości. Rura ze ścianką 4 mm zachowuje nośność przez 15-20 minut, ze ścianką 3 mm zaledwie 8-10.

Tabela doboru średnic i grubości ścianki

Obliczenia hydrauliczne powinny uwzględniać nie tylko przepływ nominalny, ale i chropowatość wewnętrzną rury. Stal ocynkowana ogniowo ma chropowatość bezwzględną rzędu 0,045 mm, dwukrotnie wyższą niż rura bez cynku. Po dziesięciu latach eksploatacji chropowatość rośnie przez osady wodorotlenku żelaza, dlatego średnica musi być dobrana z marginesem bezpieczeństwa 15-20% ponad wynik obliczeń teoretycznych.

Łączenie rur w instalacji hydrantowej: spawanie czy gwint?

Spawanie i gwintowanie to dwa konkurencyjne sposoby łączenia, z których każdy ma swoje miejsce i swoje ograniczenia. Spawanie elektryczne (metoda TIG lub MMA) daje złącze o wytrzymałości co najmniej równorzędnej z materiałem rodzimym, nie zwiększa średnicy zewnętrznej i nie wymaga dodatkowych uszczelek. Warunek jest jeden: spawacz musi mieć uprawnienia do spawania instalacji ciśnieniowych, a każde złącze przechodzi badanie wizualne lub radiograficzne.

Gwintowanie natomiast pozostaje metodą prostszą i szybszą w montażu, lecz wymaga stosowania kształtek żeliwnych lub stalowych z uszczelką płaską. Połączenie gwintowane o średnicy DN50 wymaga użycia pasty uszczelniającej na bazie teflonu lub konopi z minium, ponieważ standardowa taśma PTFE nie wytrzymuje temperatur powyżej 120°C, a pożar towarzyszący instalacji potrafi rozgrzać rurę znacznie bardziej. Pożar testowy w tunelu drogowym podnosi temperaturę otoczenia do 1000°C w ciągu trzech minut.

Przy wyborze metody łączenia liczy się lokalizacja instalacji. W pionach hydrantowych biegnących w szachtach instalacyjnych spawanie sprawdza się lepiej, ponieważ gwint na długim odcinku pionowym może się sam odkręcać pod wpływem drgań. Na odcinkach poziomych w piwnicach i garażach gwintowanie ułatwia późniejszy demontaż przy konserwacji lub wymianie uszkodzonego zaworu.

Kiedy wybrać spawanie

Spawanie wygrywa wszędzie tam, gdzie złącze musi być trwałe, szczelne i odporne na wysoką temperaturę. Dotyczy to magistral o średnicy powyżej DN80, pionów hydrantowych w budynkach wysokich i odcinków prowadzonych w pobliżu źródeł ciepła. W takich przypadkach każdy dodatkowy gwint to potencjalna droga ucieczki wody w decydującym momencie akcji gaśniczej.

Kiedy wybrać gwint

Gwint króluje w instalacjach tymczasowych, na budowach i w obiektach modernizowanych etapami. Pozwala też na szybkie wpięcie dodatkowego hydrantu bez konieczności zatrudniania spawacza z uprawnieniami. Trzeba jednak pamiętać, że każde połączenie gwintowe wymaga okresowej kontroli co pięć lat, ponieważ uszczelki starzeją się i tracą elastyczność.

W praktyce nowoczesne instalacje hydrantowe łączą obie metody. Magistrale i piony spawa się, natomiast odgałęzienia do hydrantów, zawory i połączenia z armaturą wykonuje się gwintowo. To rozsądny kompromis między trwałością a elastycznością eksploatacyjną, dopuszczony przez zdecydowaną większość rzeczoznawców ds. zabezpieczeń przeciwpożarowych.

O czym pamiętać przy montażu

Miejsca przejść rur przez przegrody budowlane wymagają dylatacji i wypełnienia masą ogniochronną klasy EI 120 lub EI 60. Samo przeciągnięcie rury przez ścianę bez zabezpieczenia tworzy most termiczny, przez który ogień przedostaje się z jednej strefy pożarowej do drugiej w ciągu kilku minut. Koszt takiego zabezpieczenia jest niewielki w porównaniu z konsekwencjami braku ochrony.

Zawiesia rur muszą być ze stali ocynkowanej lub nierdzewnej, rozstawione co 2,5 metra w przypadku średnic do DN50 i co 3 metry dla większych. Zbyt rzadkie podparcia powodują ugięcie rury pod ciężarem wody, a każde ugięcie to koncentracja naprężeń w złączach. Po dziesięciu latach eksploatacji bez przeglądu zawiesia potrafią się poluzować, dlatego roczna kontrola wizualna instalacji hydrantowej to obowiązek wynikający z przepisów, nie fanaberia inspektora.

Próba ciśnieniowa instalacji przed oddaniem do użytku to moment, w którym weryfikuje się wszystkie decyzje projektowe. Ciśnienie próby wynosi 1,5-krotność ciśnienia roboczego, utrzymywane przez 30 minut bez spadku. Każdy milimetr sześcienny wody, który pojawi się na złączu w tym czasie, dyskwalifikuje cały odcinek do ponownego montażu. Lepiej wykryć nieszczelność teraz niż w trzecim roku użytkowania, gdy dostęp do rury wymaga kucia ścian.

Normy i przepisy

Polskie prawo w zakresie instalacji hydrantowych opiera się na Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719 z późn. zm.). Dobór materiałów reguluje norma PN-EN 10255 dla rur stalowych ze szwem i bez szwu oraz PN-EN 10240 dla powłok cynkowych. Wymagania dotyczące armatury hydrantowej zawiera PN-EN 671-1 (hydranty wewnętrzne) i PN-EN 14384 (hydranty zewnętrzne).

Źródła danych i przepisów: Rozporządzenie MSWiA z 7 czerwca 2010 r. (isap.sejm.gov.pl), PN-EN 10255:2007 oraz PN-EN 10240:2002 (pzn.pkn.pl), PN-EN 671-1:2012 (pkn.pl), a także materiały Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej im. Józefa Tuliszkowskiego (cnbop.pl).
