Jakie ciśnienie glikolu w instalacji solarnej? Sprawdź sam w 30 minut

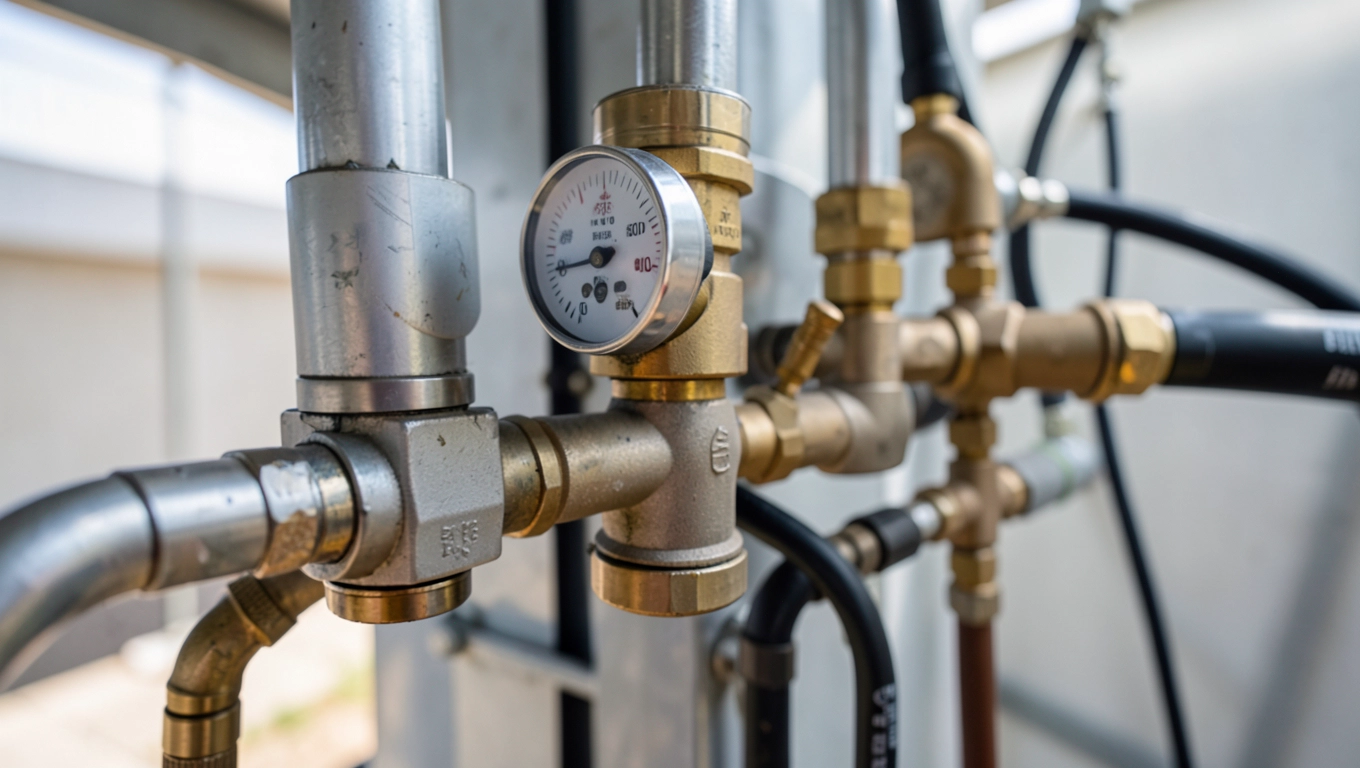

Właśnie stoisz przed kotłownią albo w garażu, patrzysz na manometr i nie masz pewności, czy wskazówka pokazuje prawidłowe ciśnienie glikolu w instalacji solarnej. Ktoś kiedyś mówił, że ma być około 1,5 bara, ale Ty widzisz 1,8 i nie wiesz, czy to w porządku, czy pompa zaraz wypchnie uszczelkę. Spokojnie poniżej rozkładam na czynniki pierwsze cały układ: od prędkości przepływu, przez płyn, aż po poduszkę azotową w naczyniu wzbiorczym. Po lekturze będziesz w stanie samodzielnie ocenić, czy Twoja instalacja solarna pracuje tak, jak powinna, a kiedy naprawdę trzeba dzwonić po serwis.

• Dobór rur i prędkość przepływu glikolu w kolektorach
• Regulacja przepływu glikolu na rotometrze krok po kroku
• Płyn solarny: skład, pH i żywotność glikolu
• Naczynie wzbiorcze w instalacji solarnej ciśnienie azotu i poduszki
• Szybki audyt instalacji solarnej checklista przed sezonem

Dobór rur i prędkość przepływu glikolu w kolektorach

Najczęstsza przyczyna cichych, lecz kosztownych awarii leży nie w samym glikolu, lecz w rurach o zbyt małej średnicy. Kiedy glikol pędzi z prędkością powyżej 0,7 m/s, zaczyna ścierać warstwę tlenku z wewnętrznej ścianki miedzi. Rdzeń metalu styka się z płynem, reaguje chemicznie, a po dwóch-trzech sezonach zamykasz obieg i czujesz zapach zjełczałego płynu. Zbyt wolny przepływ też szkodzi, bo glikol nie odbiera skutecznie ciepła z absorbera i kolektor grzeje się do temperatury stagnacji, skracając żywotność uszczelek.

Optymalny zakres to 0,4-0,7 m/s, a ilość glikolu zależy od typu kolektora. Płaskie potrzebują 20-40 litrów na godzinę na każdy metr kwadratowy powierzchni absorbera. Próżniowe, które mają znacznie lepszą wymianę ciepła dzięki rurkom próżniowym, wymagają 40-60 l/(h·m²). W praktyce wygląda to tak: dwa kolektory płaskie po 2,2 m² każdy przy przepływie 30 l/(h·m²) dają łącznie 132 l/h, czyli 2,2 l/min. Ta liczba determinuje średnicę rury i o niej za chwilę.

Zanim dobierzesz rurę, policz natężenie przepływu na podstawie powierzchni kolektorów i zalecanego współczynnika. Następnie sprawdź tabelę średnic, bo to ona jest kompasem w doborze instalacji. W domach jednorodzinnych najczęściej stosuje się rury miedziane lub ze stali nierdzewnej w trzech rozmiarach:

Za mała średnica objawia się słyszalnym szumem pompy, widocznymi wahaniami ciśnienia na manometrze i szybszym zużyciem wirnika. Za duża to inny problem zbyt wolny przepływ powoduje powstawanie pęcherzyków powietrza przy górnych krawędziach rury, a te z kolei blokują rotometr i zaburzają odczyt. Rura DN20 w typowej polskiej instalacji rodzinnej to najczęstszy, sprawdzony wybór.

Pamiętaj jeszcze o jednym detalu, który rzadko pojawia się w instrukcjach: przy różnicy wysokości powyżej ośmiu metrów między kolektorami a zbiornikiem glikol przyspiesza grawitacyjnie, nawet gdy pompa stoi. W takich przypadkach stosuje się rurę o jeden rozmiar większą oraz dodatkowy zawór zwrotny, aby nocny przepływ zwrotny nie studził zasobnika.

Norma PN-EN 12976 dotycząca instalacji solarnych oraz wytyczne producentów kolektorów jasno mówią o zachowaniu minimalnych prędkości przepływu glikolu w kolektorach. To nie jest widzimisię instalatora to fizyka wymiany ciepła, która nie wybacza błędów projektowych.

Regulacja przepływu glikolu na rotometrze krok po kroku

Rotometr to przezroczysta rurka ze skalą, przez którą przepływa glikol. Pływak wewnątrz pokazuje aktualny wydatek w litrach na minutę najczęściej w zakresie od 1 do 8 l/min. Znajdziesz go zawsze na powrocie z kolektorów, czyli na rurze schłodzonego glikolu wpływającego do zimnej części wymiennika w zasobniku. Tam pomiar jest stabilny, bo płyn nie gotuje się przy brzegu szkła.

Czas na właściwą regulację. Zanim cokolwiek pokręcisz, wyłącz automatykę pompy w sterowniku solaru i przełącz ją na tryb ręczny. Bez tego pompa zacznie walczyć z Twoją regulacją i niczego nie ustawisz. Następnie odkręć obejmę zabezpieczającą śrubę regulacyjną na dole rotometru mała śruba z gniazdem sześciokątnym lub krzyżakiem, zależnie od producenta. Kręcisz zgodnie z ruchem wskazówek zegara, aby zmniejszyć przepływ, w przeciwną stronę aby zwiększyć.

Na śrubie znajdziesz też inne oznaczenia pozycji, które mylnie bierze się za regulacyjne. W rzeczywistości to pozycje serwisowe, nie eksploatacyjne:

Właściwy odczyt wymaga cierpliwości. Odczekaj minutę po każdej zmianie śruby, bo pływak reaguje z opóźnieniem wynikającym z bezwładności płynu i tłumienia mechanicznego sprężyny. Celuj w konkretną wartość wyliczoną z projektu w naszym przykładzie to 2,2 l/min. Kiedy pływak drży na granicy dwóch działek, dokręć śrubę o ćwierć obrotu i obserwuj. Stabilny pływak oznacza prawidłową regulację przepływu glikolu na rotometrze.

Częstym błędem jest regulacja rotometru przy zimnej instalacji, gdy glikol ma gęstość zbliżoną do wody. Po nagrzaniu do temperatury roboczej 60-80°C płyn robi się znacznie rzadszy, pływak unosi się wyżej i regulacja rozjeżdża się z projektem. Dlatego ostateczną korektę przepływu warto wykonywać w słoneczne przedpołudnie, kiedy temperatura osiąga minimum 50°C. Procedura brzmi drobiazgowa, ale różnica między litrem a dwoma na minutę w małej instalacji sięga kilkunastu procent sprawności rocznej.

Płyn solarny: skład, pH i żywotność glikolu

Glikol solarny to nie jest zwykły płyn do chłodnic samochodowych. Składa się z około 40% wody destylowanej i 60% glikolu propylenowego lub etylenowego, wzbogaconego o inhibitory korozji oraz stabilizatory pH. Producenci stosują proporcje, które obniżają temperaturę zamarzania do -25°C lub -35°C. Pytanie brzmi: skąd wiedzieć, kiedy płyn przestaje spełniać swoje zadanie?

Trzy samodzielne testy możesz wykonać w domu. Pierwszy to test koloru. Nowy glikol ma zwykle wyraźną barwę różową, zieloną lub błękitną. Z czasem inhibitory wytrącają się, płyn ciemnieje, mętnieje lub przybiera brązowy odcień. Brąz oznacza, że trwa korozja wewnętrzna wymiana w ciągu kilku tygodni staje się obowiązkowa.

Drugi test bada pH i jest nieco bardziej precyzyjny. Pobierasz kilka mililitrów glikolu do czystego słoiczka, zanurzasz papierek lakmusowy i porównujesz z wzornikiem. Prawidłowy odczyt pH mieści się w granicach 7-9. Papierek żółknie lub czerwienieje? Glikol stracił właściwości ochronne i zaczyna zakwaszać układ. Szybki test refraktometrem pokaże też stopień zamarzania, choć ten pomiar wymaga już odrobiny wprawy.

Trzecia, najważniejsza zasada brzmi: nigdy nie dolewaj do instalacji zwykłej wody. Woda z kranu zawiera minerały, które wytrącają się po podgrzaniu i tworzą kamień w rurach oraz na ściankach wymiennika. Jeśli ubytek glikolu jest niewielki dolewaj gotowy płyn w tej samej proporcji. Duży ubytek oznacza nieszczelność, którą trzeba najpierw zlokalizować i usunąć.

Żywotność glikolu zależy od jednego czynnika: jak często instalacja wpada w stagnację. Stagnacja to stan, gdy pompa stoi, kolektory grzeją się do temperatury wrzenia, a glikol odparowuje lub ulega degradacji termicznej. W domu z prawidłowym sterowaniem i regularnym przeglądem płyn wytrzymuje 8-12 lat. W układzie, który latem regularnie się przegrzewa, wymiana glikolu w instalacji solarnej zachodzi co 3-5 lat. To różnica w portfelu wymiana pełnego zbiornika 30 litrów to koszt 400-700 zł, plus ewentualne płukanie układu za kolejne 200-400 zł.

Dobór typu glikolu też nie jest przypadkowy. Glikol propylenowy uchodzi za bezpieczniejszy dla zdrowia i środowiska, choć ma nieco gorsze właściwości termiczne. Etylenowy lepiej przenosi ciepło, ale jest toksyczny. W instalacjach domowych, gdzie ryzyko kontaktu z żywnością jest niewielkie, wybór zwykle pada na glikol propylenowy z atestem do kontaktu z wodą użytkową. Norma PN-EN 1717 wymaga, aby wtórny obieg solarny był oddzielony od wody pitnej wymiennikiem podwójnym stosowanie glikolu zwykłego nie zmienia tej zasady.

Naczynie wzbiorcze w instalacji solarnej ciśnienie azotu i poduszki

Przejdźmy do sedna pytania, które Cię tu sprowadziło: jakie ciśnienie glikolu w instalacji solarnej jest prawidłowe. Zasada jest prosta i wynika bezpośrednio z fizyki. Ciśnienie robocze w obiegu musi wynosić 1 bar przy poziomie kolektorów plus 0,1 bar na każdy metr wysokości pomiędzy kolektorami a naczyniem wzbiorczym. Przykład: gdy pola kolektorów leżą na dachu 10 metrów nad kotłownią, docelowe ciśnienie to 1 bar + (10 × 0,1 bar) = 2 bar. Wskazówka manometru powinna w spoczynku pokazywać właśnie tę wartość, ewentualnie z marginesem ±0,1 bar.

Drugą, równie istotną wartością jest ciśnienie azotu w poduszce naczynia wzbiorczego. To osobny zawór zazwyczaj ukryty pod plastikową zaślepką przez który kontrolujesz tę wartość klasycznym manometrem samochodowym lub pompką rowerową. Ciśnienie poduszki azotowej powinno wynosić 0,3 bar poniżej ciśnienia roboczego układu. Jeśli w instalacji pracujesz przy 2 barach, w poduszce powinno być 1,7 bar. Dlaczego akurat tyle? Gdy glikol się nagrzeje i rozszerzy, poduszka musi mieć wystarczająco dużo gazu, żeby ta rozszerzalność nie podnosiła ciśnienia do niebezpiecznych 4 bar, przy których zawór bezpieczeństwa zaczyna upuszczać glikol.

Sprawdzenie obu wartości zajmuje pięć minut i nie wymaga wzywania serwisu. Wyłącz pompę, odczytaj ciśnienie na manometrze układu, spuść powietrze z zaworu naczynia i zmierz je osobno. Różnica większa niż 0,2 bar od obliczonej wartości oznacza, że albo ubytek azotu nastąpił przez nieszczelną membranę, albo ubytek glikolu spowodował spadek ciśnienia w obiegu. Obie usterki są łatwe do naprawienia, ale różnią się kosztami membrana to wymiana naczynia za 250-450 zł, glikol to uzupełnienie za kilkadziesiąt złotych.

Checklista kontrolna przed sezonem grzewczym obejmuje sześć punktów, które możesz sprawdzić samodzielnie. Po pierwsze, ciśnienie na manometrze zgodne z obliczeniami. Po drugie, ciśnienie azotu w naczyniu wzbiorczym 0,3 bar poniżej ciśnienia roboczego. Po trzecie, brak śladów glikolu na zaworze bezpieczeństwa mokra plama oznacza upust, który trzeba zbadać. Po czwarte, izolacja rur nieuszkodzona i wolna od pęknięć. Po piąte, stan powłoki kolektorów i uszczelek. Po szóste, rok wymiany glikolu zapisany w dokumentacji jeśli zbliża się termin, warto wymienić płyn profilaktycznie.

Szybki audyt instalacji solarnej checklista przed sezonem

Dwanaście punktów kontrolnych, trzydzieści minut pracy, zero specjalistycznych narzędzi poza manometrem samochodowym i papierkiem lakmusowym. Tyle wystarczy, żeby ocenić stan instalacji solarnej przed sezonem lub po dłuższej przerwie. Poniższa checklista sprawdza się zarówno właścicieli domów, jak i zarządców budynków wielorodzinnych, którzy chcą wiedzieć, czy serwis był u nich naprawdę, czy tylko pobrał opłatę.

• Ciśnienie glikolu w instalacji solarnej zgodne z wzorem: 1 bar przy kolektorach + 0,1 bar na metr wysokości.
• Ciśnienie azotu w naczyniu wzbiorczym niższe o 0,3 bar od ciśnienia roboczego obiegu.
• Stan szyby kolektora brak pęknięć, matowienia, uszkodzeń od gradobicia.
• Absorber bez przebarwień, oznak korozji, wybrzuszeń.
• Izolacja rur ciągła, nieprzerwana, wolna od przebarwień UV.
• Rotometr czytelny, pływak stabilny, brak śladów wycieków glikolu.
• Zawór bezpieczeństwa suchy, nieuruchomiony, bez osadów mineralnych.
• Kolor glikolu bez zmian, mętność w normie.
• pH glikolu w przedziale 7-9.
• Sterownik włączony, czujniki temperatury poprawne, brak błędów na wyświetlaczu.
• Pompa pracuje cicho, bez wibracji i szumów.
• Rok ostatniej wymiany glikolu udokumentowany, termin kolejnej wyznaczony.

Co się stanie, gdy zaniedbasz część z tych punktów? Najczęstsza kara to utrata sprawności, która nie pojawia się nagle, lecz narasta przez sezon. Instalacja, która powinna pokrywać 60% zapotrzebowania na ciepłą wodę, zaczyna pokrywać 40%, potem 25%, a rachunek za gaz lub prąd rośnie o kilkaset złotych rocznie. Korozja miedzi przy zbyt kwaśnym glikolu prowadzi do perforacji rur w ciągu trzech, czterech lat, a wtedy naprawa ścian i sufitów przewyższa koszt regularnej wymiany płynu. Zamarznięcie glikolu w przypadku jego degradacji pęka absorbery wymiana kolektora to wydatek rzędu 1500-3500 zł za sztukę.

Kalendarz konserwacji warto zapisać w dokumentacji lub w aplikacji przypominającej. Co miesiąc w sezonie grzewczym sprawdzasz ciśnienie na manometrze i kolor glikolu. Co sezon, najlepiej jesienią, robisz pełną kontrolę z checklisty i mierzysz pH. Co dwa, trzy lata wymieniasz glikol, jeśli instalacja regularnie wchodzi w stagnację. Co pięć lat zlecasz serwisowi kontrolę naczynia wzbiorczego i stanu uszczelek pompy. Taki rytm wystarczy, by instalacja solarna pracowała dwadzieścia lat i dłużej, zwracając się finansowo kilkakrotnie.

Typowe objawy problemów rozwiązuje prosta diagnostyka bez demontowania czegokolwiek. Jeśli sterownik pokazuje, że kolektory grzeją do 90°C, a woda w zasobniku zatrzymała się na 40°C, najprawdopodobniej powietrze dostało się do rotometru i blokuje przepływ. Wystarczy odpowietrzyć najwyższy punkt instalacji i uzupełnić glikol. Gdy wskazania temperatury na kolektorze i zasobniku są identyczne, mimo że słońce operuje od rana, w obiegu nie ma przepływu sprawdź pompę lub wirnik. Gdy glikol w rotometrze pieni się i pływak skacze, układ wymaga odpowietrzenia i uzupełnienia płynem o prawidłowym stężeniu.

Ceny orientacyjne ułatwiają planowanie budżetu domowego. Wymiana glikolu solarny w typowej instalacji 20-30 litrów, wraz z płukaniem i robocizną, mieści się w przedziale 600-900 zł. Uzupełnienie azotu w naczyniu wzbiorczym to wydatek rzędu 50-80 zł, jeśli membrana jest szczelna. Coroczny przegląd serwisowy z raportem to koszt 300-500 zł w zależności od regionu i zakresu. Wymiana pompy obiegowej, gdy oryginalna pracowała dziesięć lat i więcej, kosztuje łącznie z montażem 800-1500 zł. Kwoty te zwracają się w ciągu roku, jeśli dzięki regularnej konserwacji instalacja pracuje na docelowej sprawności.

Na koniec zostaje najprostsza zasada, która łączy wszystkie powyższe tematy. Każdy parametr w instalacji solarnej od prędkości przepływu glikolu w kolektorach, przez pH płynu, po ciśnienie azotu w poduszce naczynia wzbiorczego ma wartość wyliczoną z projektu, a nie zgadywaną przy manometrze. Trzymaj się tych wartości, sprawdzaj je co sezon, dokumentuj odczyty w jednym miejscu. Po trzech, czterech sezonach zobaczysz trendy i sam wychwycisz odchylenia zanim staną się awarią. To jest różnica między instalacją, która działa dwadzieścia lat, a taką, która generuje kłopoty już po piątym.

Dane techniczne oraz zalecenia pochodzą z normy PN-EN 12976 dotyczącej instalacji solarnych, normy PN-EN 1717 dotyczącej ochrony wody pitnej, kart technicznych producentów kolektorów oraz wytycznych branżowych branży OZE, dostępnych w serwisach: portalRE, Globenergia, Instytut Energetyki Odnawialnej. Dokładne obliczenia zapotrzebowania na glikol, średnic rur oraz ciśnienia roboczego dla konkretnej instalacji najlepiej powierzyć projektantowi z uprawnieniami artykuł pełni rolę przewodnika po diagnostyce istniejącego już układu.
