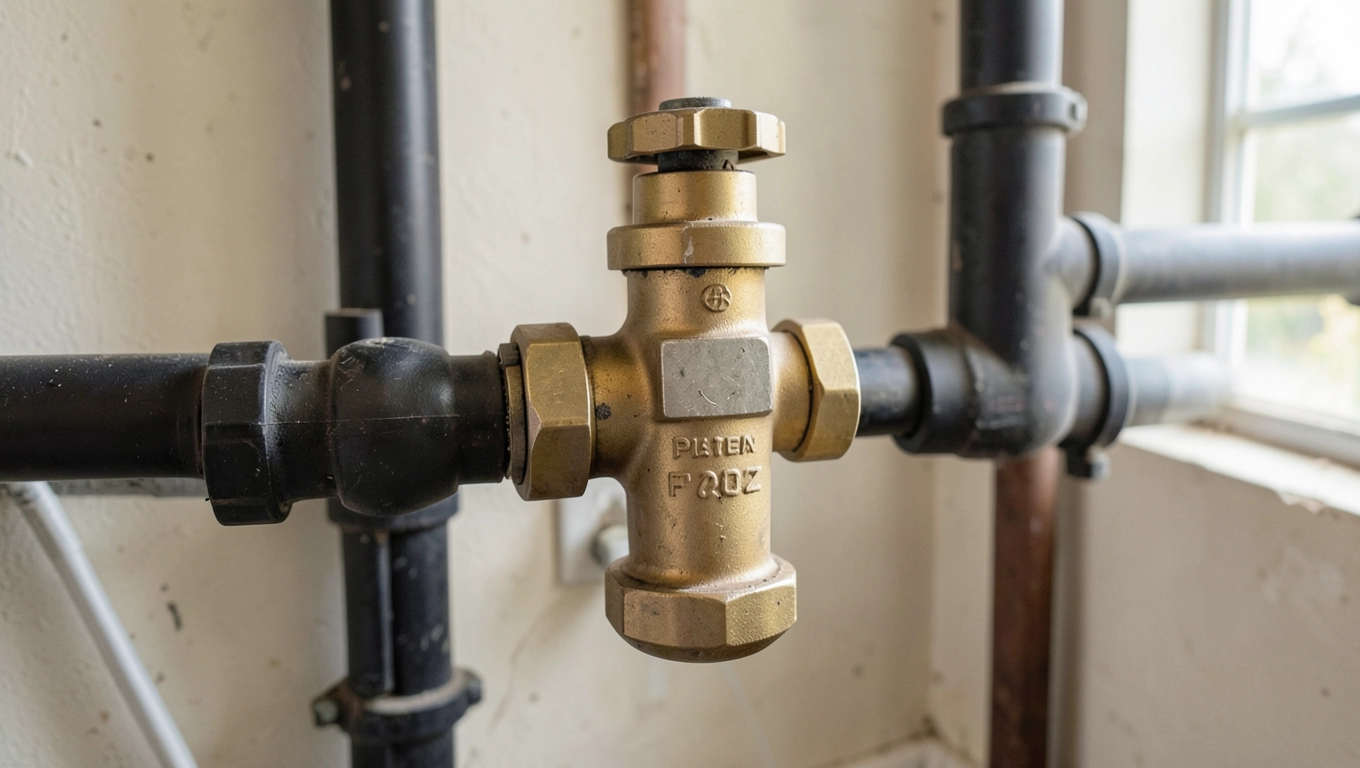

Jaki zawór antyskażeniowy sprawdzi się na instalacji ppoż?

Wybór zaworu antyskażeniowego na instalacji ppoż to decyzja, która może uratować życie lub kosztować fortunę. Pożar w budynku to jedno, ale cofnięcie się zanieczyszczonej wody z instalacji gaśniczej do sieci wodociągowej to scenariusz równie groźny, choć mniej oczywisty. Różnica między zaworem, który chroni skutecznie, a takim, który tylko udaje ochronę, tkwi w szczegółach normatywnych i w zrozumieniu fizyki przepływu wstecznego.

• Rodziny zaworów antyskażeniowych i ich zastosowanie w ppoż
• Norma PN-EN 1717 w praktyce kategorie płynów i wymagania
• Najczęstsze błędy montażowe zaworów antyskażeniowych
• Miejsca montażu zaworów antyskażeniowych
• Przeglądy i konserwacja zaworów antyskażeniowych
• Jak wybrać zawór antyskażeniowy w 3 krokach

Rodziny zaworów antyskażeniowych i ich zastosowanie w ppoż

Zawory antyskażeniowe dzielą się na siedem rodzin oznaczonych literami od AA do HD. Każda litera odpowiada konkretnej konstrukcji i poziomowi ochrony przed cofnięciem wody. W kontekście ochrony przeciwpożarowej dominują trzy rodziny: EA, BA oraz CA, rzadziej spotyka się HA.

Zawór EA to jednokomorowy zawór zwrotny z możliwością nadzoru. Sprawdza się tam, gdzie sieć wodociągowa zasila instalację tryskaczową lub hydrantową w budynkach mieszkalnych i użyteczności publicznej. Jego serce stanowi sprężyna dociskająca grzybek do gniazda, a ciśnienie różnicowe utrzymuje zamknięcie nawet przy wahaniach w sieci.

Zawór BA działa inaczej: posiada trzy komory i strefę obniżonego ciśnienia między dwoma zaworami zwrotnymi. W praktyce oznacza to, że nawet gdy pierwszy zawór przepuści zanieczyszczenie, drugi go zatrzyma, bo między nimi panuje ciśnienie niższe niż po stronie instalacji. To mechanizm redundantny, kosztowniejszy, ale niezbędny przy cieczach kategorii 4.

Zawór CA łączy cechy obu rozwiązań, zapewniając ochronę bez konieczności odprowadzania wody do kanalizacji. Stosuje się go w miejscach, gdzie nie da się poprowadzić odpływu, a ryzyko skażenia jest umiarkowane. Wybór między tymi rodzinami wynika zawsze z kategorii płynu i warunków montażu.

Dobór zaworu antyskażeniowego zaczyna się od pytania: co dokładnie może cofnąć się do sieci? Woda gaśnicza w instalacji tryskaczowej to płyn kategorii 1 (woda pitna), więc wystarczy EA. Ale jeśli do tej samej sieci podłączony jest zbiornik z wodą powyrobową lub instalacja z inhibitorami, kategoria rośnie do 3 lub 4, a wtedy BA staje się obowiązkowy.

Norma PN-EN 1717 w praktyce kategorie płynów i wymagania

Norma PN-EN 1717 to fundament każdej decyzji o zabezpieczeniu. Klasyfikuje ona wszystkie ciecze, które mogą mieć kontakt z wodą pitną, na pięć kategorii. Kategoria 1 to woda przeznaczona do spożycia, kategoria 5 obejmuje ciecze stwarzające poważne zagrożenie zdrowia.

W typowej instalacji ppoż mamy do czynienia z wodą kategorii 1. Gdy jednak instalacja gaśnicza pobiera wodę z otwartego zbiornika retencyjnego, stawu przeciwpożarowego lub studni, jakość wody spada do kategorii 2. Woda z dodatkiem środków gaśniczych, inhibitorów korozji czy glikolu klasyfikowana jest jako kategoria 3 lub 4, a po zmieszaniu z odpadami technologicznymi nawet 5.

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki, nakazuje stosowanie urządzeń zabezpieczających przed wtórnym zanieczyszczeniem wody. W praktyce oznacza to, że każdy projektant, instalator i właściciel budynku odpowiada za dobór właściwego zaworu. Norma PN-EN 806-2 uzupełnia te wymagania o szczegóły dotyczące projektowania instalacji wewnętrznych.

Pomijanie tej normy grozi poważnymi konsekwencjami. Inspekcja sanitarna może wstrzymać użytkowanie budynku, a w razie skażenia odpowiedzialność cywilna spada na zarządcę nieruchomości. Ubezpieczyciel odmówi wypłaty odszkodowania, jeśli instalacja nie spełnia wymogów PN-EN 1717.

Najczęstsze błędy montażowe zaworów antyskażeniowych

Najczęstszym błędem jest montaż zwykłego zaworu zwrotnego w miejscu, gdzie norma wymaga zaworu antyskażeniowego. Różnica jest fundamentalna: zwykły zawór zwrotny chroni jedynie przed cofnięciem się wody, ale nie zapobiega stagnacji zanieczyszczeń w strefie między zaworem a instalacją. Zawór antyskażeniowy posiada dodatkowe mechanizmy nadzoru, odprowadzania lub strefy niskiego ciśnienia, które eliminują ten problem.

Drugą pułapką jest brak odpływu do kanalizacji pod zaworem BA. Ten typ zaworu wymaga regularnego odprowadzania wody ze strefy pośredniej, inaczej traci zdolność do samokontroli. Instalatorzy czasem zapominają o tym, bo w projekcie nie zaznaczono syfonu pod zaworem.

Montaż w strefie zalewowej to kolejny grzech budowlany. Zawór umieszczony w piwnicy poniżej poziomu podłogi, bez zabezpieczenia przed zalaniem, przestaje działać przy pierwszej powodzi. Skutkuje to zniszczeniem mechanizmu i cofnięciem się wody do sieci wodociągowej.

Brak zaworu odcinającego przed zaworem EA uniemożliwia przegląd i czyszczenie. Serwisant musi mieć możliwość odcięcia dopływu, zanim otworzy komorę nadzoru. Bez tego zaworu każda kontrola wymaga wyłączenia całego pionu, co w budynku wielorodzinnym oznacza utrudnienia dla mieszkańców.

Piątym błędem jest brak filtra wstępnego przed zaworem. Zanieczyszczenia mechaniczne, piasek, rdza osadzają się na gnieździe zaworu i powodują jego nieszczelność. Filtr siatkowy o prześwicie 0,5 mm rozwiązuje ten problem, ale wielu instalatorów go pomija.

Miejsca montażu zaworów antyskażeniowych

Montaż zaworu za wodomierzem głównym to klasyczna lokalizacja w domach jednorodzinnych. Chroni sieć wewnętrzną przed cofnięciem się wody z instalacji ogrodowej, basenowej czy grzewczej. W praktyce oznacza to umieszczenie zaworu na pionie wodociągowym w odległości nie mniejszej niż 1 metr od wodomierza.

W budynkach wielorodzinnych zawór montuje się na każdym pionie, bezpośrednio za wodomierzem mieszkaniowym lub na wspólnym przewodzie zasilającym. W obiektach usługowych i przemysłowych lokalizacja zależy od charakteru instalacji: przy każdym przyłączu, który może zasysać zanieczyszczenia.

Instalacja ppoż wymaga osobnego podejścia. Zawór antyskażeniowy umieszcza się na przyłączu wody do instalacji tryskaczowej lub hydrantowej, zaraz za przejściem przez ścianę budynku. Dzięki temu sieć wodociągowa pozostaje odizolowana od wody gaśniczej, która mogła stać w rurach miesiącami.

Przeglądy i konserwacja zaworów antyskażeniowych

Artykuł 62 Prawa budowlanego nakłada obowiązek rocznych przeglądów instalacji wodociągowej. Zawory antyskażeniowe podlegają kontroli co najmniej raz w roku, a w budynkach użyteczności publicznej dwa razy. Kontrola obejmuje sprawdzenie szczelności, działania mechanizmu nadzoru, czystości filtra i stanu uszczelek.

Serwisant posługuje się manometrem różnicowym, zestawem kluczy specjalistycznych i przyrządem do próby ciśnieniowej. Czas przeglądu zaworu EA wynosi około 30 minut, zaworu BA nawet godzinę. Każda czynność musi być odnotowana w książce obiektu budowlanego.

Częstotliwość przeglądów w skrócie: zawory EA i CA: raz w roku, zawory BA: dwa razy w roku, zawory HA: co kwartał. Pominięcie przeglądu oznacza utratę gwarancji producenta i odpowiedzialność właściciela za ewentualne skażenie.

Jak wybrać zawór antyskażeniowy w 3 krokach

Krok 1: Określ kategorię płynu. Zadaj sobie pytanie, co może cofnąć się do sieci. Woda pitna to kategoria 1, woda z glikolem to 4. Odpowiedź determinuje rodzinę zaworu.

Krok 2: Sprawdź warunki montażu. Czy masz dostęp do kanalizacji? Czy jest miejsce na odpływ pod zaworem? Czy pomieszczenie jest zabezpieczone przed zalaniem? Te czynniki eliminują część rozwiązań.

Krok 3: Zweryfikuj certyfikaty. Atest PZH (Państwowy Zakład Higieny) to absolutne minimum. Certyfikaty zagraniczne DVGW, NF, BV stanowią dodatkowe potwierdzenie jakości. Średnica nominalna (DN) musi odpowiadać średnicy rury, a ciśnienie robocze zaworu przekraczać ciśnienie w instalacji o minimum 1 bar.

Kara za brak zaworu antyskażeniowego to nie tylko grzywna, ale przede wszystkim odpowiedzialność cywilna za skutki zdrowotne. W razie skażenia wody wodociągowej zarządca budynku odpowiada przed sanitarną inspekcją, a także przed poszkodowanymi konsumentami. Odszkodowania za zatrucie pokarmowe potrafią sięgać setek tysięcy złotych.

Czego NIE robić: nie montuj zaworu antyskażeniowego bezpośrednio przy wodomierzu bez zachowania odstępu. Nie stosuj zaworów bez atestu PZH. Nie pomijaj rocznego przeglądu. Nie instaluj zaworu BA bez odpływu do kanalizacji. Nie ufaj zaworowi, który nie ma tabliczki znamionowej producenta.

Zawór antyskażeniowy w instalacji ppoż to nie formalność, lecz aktywne zabezpieczenie, które działa wtedy, gdy sieć wodociągowa traci ciśnienie. Właściwy dobór wynika z analizy kategorii płynu, warunków montażu i wymogów normy PN-EN 1717. Zawór EA sprawdza się w typowych instalacjach hydrantowych, BA w systemach z wodą technologiczną lub inhibitorami, CA tam, gdzie brak odpływu uniemożliwia montaż BA. Inwestycja w prawidłowy zawór zwraca się przy pierwszej awarii sieci, która bez zabezpieczenia oznaczałaby skażenie całej okolicy.

Źródła: PN-EN 1717:2001 „Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych”, PN-EN 806-2:2005 „Wymagania dotyczące instalacji wewnętrznych”, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), Państwowy Zakład Higieny (atesty PZH). Więcej informacji: pzh.gov.pl, isap.sejm.gov.pl, pkn.pl.
