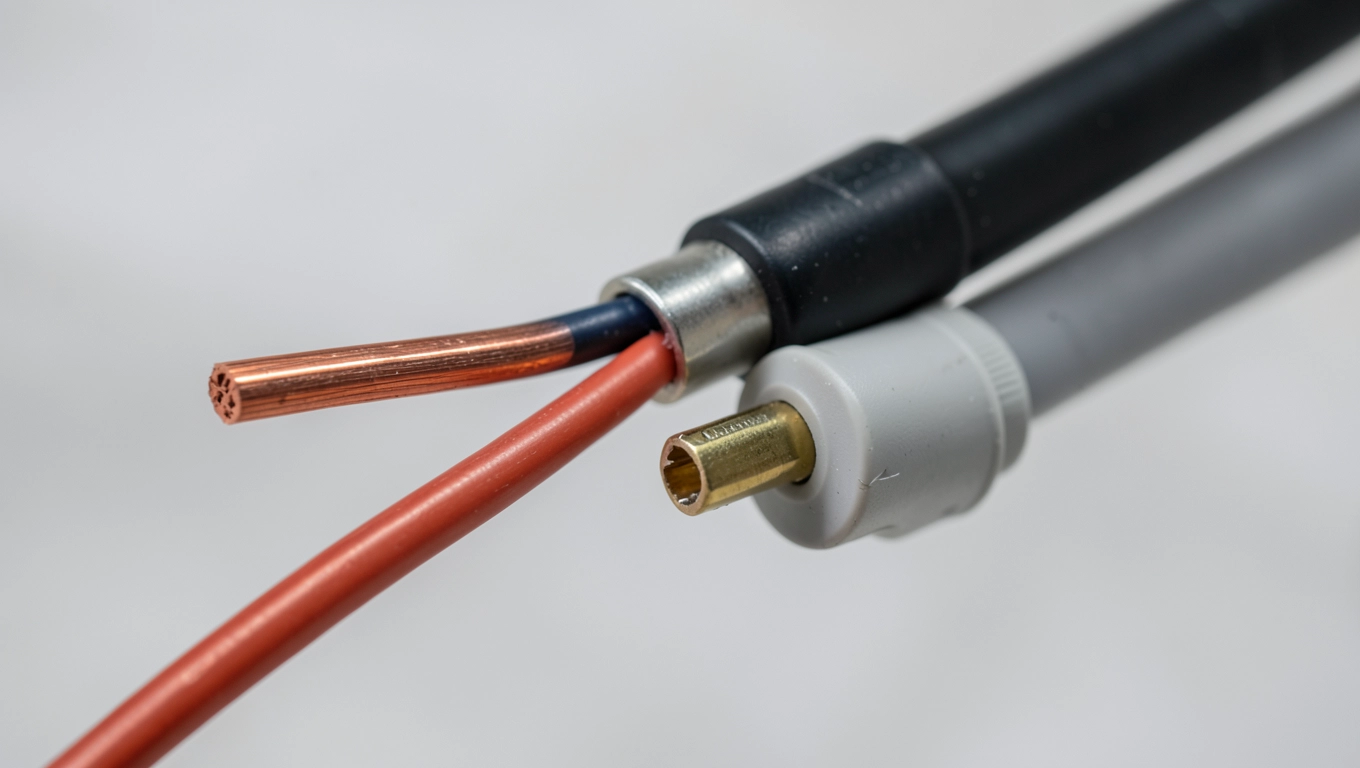

Jaki kabel do kuchenki elektrycznej 230V? Konkretne liczby i zasady

Wybór kabla do kuchenki elektrycznej 230V to pozornie prosta decyzja, a jednak od niej zależy, czy instalacja przeżyje lata bezawaryjnej pracy, czy zacznie się przegrzewać przy pierwszym dłuższym gotowaniu. Źle dobrany przewód potrafi wybijać korki w najmniej spodziewanym momencie albo, co gorsza, stopić izolację pod tynkiem, zanim ktokolwiek zdąży zareagować. W tym tekście znajdziesz konkretne liczby, gotowe tabele przeliczeniowe oraz checklistę odbioru, dzięki której dobierzesz kabel do kuchenki elektrycznej 230V tak, jak robi to doświadczony elektryk z uprawnieniami.

• Przekrój kabla do kuchenki elektrycznej 230V jak policzyć
• Typ przewodu do kuchenki elektrycznej 230V YDY, YDYp czy OWY
• Zabezpieczenia w rozdzielnicy dla kuchenki elektrycznej 230V
• Najczęstsze błędy przy podłączaniu kuchenki elektrycznej 230V
• Checklist przed pierwszym uruchomieniem kuchenki elektrycznej 230V
• FAQ krótkie odpowiedzi eksperta
• Dobór kabla do kuchenki elektrycznej 230V krótkie podsumowanie

Przekrój kabla do kuchenki elektrycznej 230V jak policzyć

Podstawą jest prąd, który popłynie przez przewód podczas pełnego obciążenia grzewczego. Wzór jest banalny: natężenie równa się mocy podzielonej przez napięcie. Kuchenka elektryczna o mocy 3,5 kW pobierze więc około 15,2 A, a urządzenie 7 kW już blisko 30 A. Różnica między tymi wartościami decyduje o tym, czy wystarczy przewód 3x2,5 mm², czy potrzebny będzie grubszy 3x4 mm² albo nawet 3x6 mm².

Norma PN-HD 60364-5-523 podaje dopuszczalne obciążalności długotrwałe przewodów miedzianych w izolacji PVC. Dla 2,5 mm² w instalacji podtynkowej (metoda A) to 23 A, dla 4 mm² już 31 A, a dla 6 mm² 39 A. Wartość tę trzeba jeszcze pomnożyć przez współczynniki korekcyjne, bo rzeczywista instalacja rzadko ma warunki laboratoryjne: temperatura otoczenia, sąsiedztwo innych kabli, sposób ułożenia wszystko to obniża przepustowość. Dlatego do projektowej wartości prądu dodaje się margines bezpieczeństwa rzędu 20-25%.

Spadek napięcia to drugi, często pomijany parametr. Przy trasie dłuższej niż 15 metrów opór przewodu zaczyna zjadać napięcie, co objawia się wolniejszym nagrzewaniem grzałek i przegrzewaniem samego kabla. Orientacyjna granica to 3% spadku napięcia od rozdzielnicy do odbiornika. Przy 7 kW i 20 metrach trasy przewód 3x4 mm² daje spadek około 4%, a 3x6 mm² schodzi poniżej 3%. W takiej sytuacji wybór grubszego przekroju jest fizyczną koniecznością, a nie nadmiarem ostrożności.

Piekarnik elektryczny pracujący samodzielnie rzadko przekracza 3,5 kW. Inaczej wygląda sytuacja, gdy w jednej obudowie zainstalowano płytę ceramiczną o mocy 6-8 kW. Taki sprzęt AGD już na starcie wymaga zasilania trójfazowego 400V, a redukcja do 230V jest możliwa jedynie w modelach z fabrycznie przewidzianą taką opcją i w praktyce ogranicza sumaryczną moc grzewczą. Warto o tym pamiętać, zanim zdecydujesz się na zakup konkretnego modelu.

Typ przewodu do kuchenki elektrycznej 230V YDY, YDYp czy OWY

Na rynku instalacyjnym w kuchni królują trzy rozwiązania: YDY, YDYp oraz OWY. Każde z nich ma inną budowę, elastyczność i cenę, a wybór zależy od tego, czy kabel będzie sztywno prowadzony w ścianie, czy potrzebujesz przewodu giętkiego do połączenia ruchomego.

YDYp to klasyk instalacji podtynkowych. Płaska budowa ułatwia wykonanie rowka w tynku, a drut miedziany dobrze trzyma kształt po zagięciu. Stosuje się go od lat w polskim budownictwie mieszkaniowym, co oznacza łatwą dostępność i przewidywalne zachowanie pod zaciskiem. Do kuchenki 230V o mocy do 3,5 kW wariant 3x2,5 mm² w zupełności wystarczy.

YDY w wersji okrągłej sprawdza się przy większych przekrojach, gdzie sztywność kabla płaskiego zaczyna przeszkadzać w prowadzeniu. Dla piekarnika 230V powyżej 3,5 kW oraz dla płyt jednofazowych o mocy do 5 kW najczęściej wybiera się 3x4 mm². Konstrukcja drutowa zapewnia pewne połączenie w listwie zaciskowej bez konieczności stosowania końcówek tulejkowych, co skraca czas montażu.

OWY, czyli przewód z linką miedzianą, jest zarezerwowany do krótkich odcinków przy samym urządzeniu. Pozwala na delikatne wygięcie bez ryzyka złamania żyły i świetnie kompensuje drgania oraz niewielkie przesunięcia obudowy. Linka wymaga jednak tulejek zaciskowych, bo same końcówki skręcane luzują się w zacisku śrubowym. Bez tulejek mosiężnych lub miedzianych po kilku cyklach termicznych kontakt się poluzuje, a to prosta droga do grzania i iskrzenia.

Przewodów OWY nie układa się pod tynkiem linka miedziana nie jest przewidziana do pracy w betonie, a jej izolacja nie dorównuje odporności powłokom YDY. Równie ryzykowne jest używanie kabli H05VV-F czy NYY jako stałej instalacji podtynkowej, bo ich powłoka nie jest odporna na rozprzestrzenianie ognia w klasie wymaganej przez PN-HD 60364.

Osobny temat to kabel 5x2,5 do płyty indukcyjnej 400V. Pięć żył wynika z trzech faz, neutralnego i ochronnego taki przewód prowadzi się tylko wtedy, gdy rozdzielnia oferuje zasilanie trójfazowe. Próba „mostekowania" faz w celu uzyskania 230V jest technicznie możliwa, ale obniża moc płyty o połowę i w praktyce oznacza, że płyta nigdy nie osiągnie pełnych parametrów. Lepszym rozwiązaniem pozostaje doprowadzenie 400V z rozdzielnicy.

Zabezpieczenia w rozdzielnicy dla kuchenki elektrycznej 230V

Wyłącznik nadprądowy chroni kabel przed skutkami przeciążenia i zwarcia. Jego amperaż musi być mniejszy niż obciążalność długotrwała przewodu, ale większy niż prąd roboczy urządzenia. Dla 3x2,5 mm² i piekarnika do 3,5 kW sprawdza się B16 A, dla 3x4 mm² i mocy do 5 kW B20 A lub B25 A, a dla 3x6 mm² i 7 kW B32 A. Charakterystyka B jest standardem dla odbiorów rezystancyjnych, charakterystyka C lepiej toleruje krótkotrwałe udary prądowe, ale w kuchni zwykle nie jest potrzebna.

RCD, czyli wyłącznik różnicowoprądowy, jest obowiązkowy w obwodach kuchni. Prąd różnicowy 30 mA zapewnia ochronę przeciwporażeniową przy dotyku pośrednim i bezpośrednim. W nowszych instalacjach stosuje się RCD typu A, który wykrywa nie tylko prąd przemienny, ale też składową stałą pojawiającą się w sprzęcie z prostownikami. Typ AC, reagujący wyłącznie na przebieg sinusoidalny, wystarcza do zwykłego piekarnika rezystancyjnego, ale przy płycie indukcyjnej z elektroniką sterującą typ A jest bezpieczniejszym wyborem.

Schemat rozdzielnicy dla kuchni obejmuje zwykle dwa obwody: jeden dla płyty, drugi dla piekarnika. Każdy z nich ma własny wyłącznik nadprądowy, a oba współpracują z jednym RCD typu A o prądzie 30 mA. Gdy kuchnia posiada dodatkowe gniazda (czajnik, mikrofalówka), warto wydzielić dla nich osobny obwód z własnym zabezpieczeniem. Takie rozplanowanie chroni przed sytuacją, w której jednoczesne gotowanie i pieczenie powoduje przeciążenie jednej linii i wyłączenie całej kuchni.

Wyłącznik nadprądowy dobiera się do najsłabszego elementu obwodu, czyli kabla, a nie do mocy urządzenia. Kabel 3x2,5 mm² wytrzyma długotrwale 23 A, więc nawet przy piekarniku 4 kW nie montuje się B25 A, lecz B16 A. To właśnie ta zasada ratuje izolację przed termicznym zniszczeniem.

Najczęstsze błędy przy podłączaniu kuchenki elektrycznej 230V

1. Zbyt mały przekrój kabla. Najczęstsza przyczyna przegrzewania. Przewód 3x2,5 mm² zasilający płytę 5 kW będzie pracował na granicy obciążalności długotrwałej, a po dwóch godzinach gotowania zupy temperatura izolacji przekroczy 70°C. W takich warunkach PVC starzeje się kilkakrotnie szybciej, a po roku zaczyna pękać.

2. Brak RCD w obwodzie kuchennym. Instalacja wykonana przed 2010 rokiem często nie posiada wyłącznika różnicowoprądowego w obwodzie piekarnika. Bez niego każde uszkodzenie izolacji grzałki kończy się obecnością napięcia na obudowie, a dotknięcie mokrymi rękami może być śmiertelne.

3. Zasilanie z gniazdka 16 A. Piekarniki powyżej 2 kW nie powinny być wpinane do zwykłego gniazda, bo długotrwałe obciążenie nagrzewa zarówno wtyczkę, jak i styki gniazda. Prawidłowe rozwiązanie to osobne gniazdo siłowe 32 A z oddzielnym obwodem, a najlepiej wyprowadzenie kabla bezpośrednio pod zaciski urządzenia.

4. Brak końcówek tulejkowych na przewodzie OWY. Skręcanie linki i wkręcanie jej pod śrubę zacisku to proszenie się o kłopoty. Po kilku cyklach termicznych druty się luzują, kontakt maleje, a rezystancja rośnie zamyka się błędne koło grzania styku.

5. Wspólny obwód piekarnika i płyty. Pozornie oszczędne rozwiązanie, w praktyce kończy się wybijaniem korków przy każdym pieczeniu ciasta. Płyta i piekarnik mają różne profile obciążenia, ale ich jednoczesna praca łatwo przekracza nawet 7 kW. Dla B20 A to za dużo.

6. Dobór wyłącznika „na zapas". Montaż B25 A na kablu 3x2,5 mm², bo urządzenie ma pobierać 22 A, to klasyczny błąd. Wyłącznik zadziała później niż kabel się przegrzeje, a to oznacza brak realnej ochrony.

7. Brak uziemienia lub mostkowanie PE z N. W starych instalacjach TN-C brak oddzielnego przewodu ochronnego. Przeróbka do TN-C-S wymaga poprowadzenia PE, a nigdy nie łączy się roboczego N z ochronnym PE w gnieździe, bo w razie zaniku N na obudowie pojawia się pełne napięcie sieci.

Każdy z tych błędów oznacza utratę gwarancji urządzenia AGD. Producenci płyt i piekarników zastrzegają w kartach gwarancyjnych, że podłączenie musi wykonać elektryk z uprawnieniami SEP, a instalacja musi spełniać PN-HD 60364. Bez tego wszelkie reklamacje przepalonych modułów elektronicznych zostaną odrzucone.

Checklist przed pierwszym uruchomieniem kuchenki elektrycznej 230V

• Sprawdź ciągłość przewodu ochronnego PE od rozdzielnicy do obudowy urządzenia.
• Zmierz rezystancję izolacji minimum 0,5 MΩ między fazą a PE oraz między N a PE.
• Potwierdź polaryzację: L na zacisku L, N na zacisku N, PE na bolcu ochronnym.
• Dokręć zaciski momentem zgodnym z danymi producenta (zwykle 1,2-1,8 Nm dla zacisków śrubowych).
• Sprawdź napięcie na zaciskach po załączeniu wyłącznika 230 V ±10%.
• Upewnij się, że wyłącznik nadprądowy ma właściwą charakterystykę i amperaż.
• Przetestuj RCD przyciskiem TEST, a następnie miernikiem prądu różnicowego.
• Zweryfikuj brak mostkowania PE z N w żadnym punkcie obwodu.
• Sprawdź, czy kabel jest prowadzony w osłonie lub rurze zgodnej z normą.
• Upewnij się, że trasa kabla nie krzyżuje się z instalacją wodno-kanalizacyjną.
• Wykonaj pomiar impedancji pętli zwarcia wartość poniżej 0,8 Ω zapewnia szybkie zadziałanie zabezpieczeń.
• Uzupełnij protokół pomiarów i przechowuj go razem z dokumentacją budynku.

FAQ krótkie odpowiedzi eksperta

Czy piekarnik i płyta mogą być na jednym obwodzie 230V? Technicznie możliwe, gdy ich sumaryczna moc nie przekracza 3,5 kW. W praktyce lepiej poprowadzić dwa osobne obwody, bo rzeczywiste obciążenie przy jednoczesnym gotowaniu i pieczeniu szybko dobije do granicy wyłącznika.

Co zrobić, gdy wybija korko przy gotowaniu? Najpierw wyklucz przeciążenie wyłącz inne urządzenia na tym samym obwodzie. Gdy problem się powtarza, sprawdź przekrój kabla oraz amperaż wyłącznika. W 90% przypadków przyczyną jest zbyt słaby przewód względem mocy odbiornika.

YDYp czy YDY co wybrać do kuchni? YDYp wygodniej prowadzi się w ścianach murowanych ze względu na płaski profil. YDY okrągły lepiej zachowuje się w korytkach i rurach osłonowych. Parametrami elektrycznymi są identyczne.

Czy do kuchenki 230V wystarczy RCD typu AC? Do zwykłego piekarnika rezystancyjnego tak, ale przy płycie z elektroniką bezpieczniejszy jest typ A. Różnica w cenie jest minimalna, a wrażliwość na składową stałą znacząco wyższa.

Dobór kabla do kuchenki elektrycznej 230V krótkie podsumowanie

Decyzja o kablu do kuchenki elektrycznej 230V sprowadza się do trzech liczb: mocy urządzenia, długości trasy i napięcia zasilania. Po ich zestawieniu wybór przekroju jest jednoznaczny, a wartości graniczne podpowiada norma PN-HD 60364-5-523 oraz katalogi producentów kabli (Elektrokabel, Nexans, Tele-Fonika). Inwestycja w grubszy przewód o jeden stopień kosztuje kilkanaście złotych na metrze, a oszczędza tysiące złotych na ewentualnej wymianie instalacji po przegrzaniu.

Źródła danych: norma PN-HD 60364-5-523 (Instalacje elektryczne niskiego napięcia Dobór kabli i przewodów), katalogi techniczne producentów przewodów Elektrokabel i Nexans, karty katalogowe wyłączników nadprądowych i różnicowoprądowych zgodnych z IEC 60898 oraz IEC 61008-1.
