Jak prowadzić instalację elektryczną w domu krok po kroku

Budując dom, stajesz przed setką decyzji, które zaważą na bezpieczeństwie Twojej rodziny przez następne trzydzieści lat. Instalacja elektryczna w domu jednorodzinnym to nie jest coś, co da się poprawić po fakcie bez kucia ścian, więc każdy błąd w projekcie oznacza konkretne straty finansowe, a w skrajnych przypadkach ryzyko pożaru. Dobrze zaprojektowany układ obwodów, odpowiednie zabezpieczenia i świadomy nadzór nad ekipą pozwalają spać spokojnie, niezależnie od tego, czy planujesz ładowanie auta, pompę ciepła, czy zwykłą zmywarkę.

• Przyłącze energetyczne i formalności w zakładzie energetycznym
• Projekt instalacji i rozeznanie potrzeb
• Montaż instalacji krok po kroku oraz pomiary przed odbiorem

Przyłącze energetyczne i formalności w zakładzie energetycznym

Zanim ekipa wbije pierwszą łopatę pod fundament, musisz mieć w ręku dokument zwany warunkami przyłączeniowymi. Składasz go do lokalnego zakładu energetycznego wraz z wnioskiem o określenie warunków przyłączenia, dołączając akt własności działki, szkic sytuacyjny z zaznaczonym budynkiem oraz wstępny projekt wewnętrznej instalacji. Bez tego etapu ani rusz, ponieważ operator sieci dystrybucyjnej musi wiedzieć, jakie obciążenie planujesz i gdzie dokładnie poprowadzi kabel lub linę napowietrzną.

Moc przyłączeniowa to pierwszy parametr, który musisz świadomie wybrać. Dla standardowego domu z kuchnią indukcyjną i grzaniem gazowym wystarcza 5-10 kW, ale jeśli planujesz ogrzewanie elektryczne, pompę ciepła lub ładowarkę samochodową, realnie potrzebujesz 15-18 kW, a w skrajnych przypadkach nawet więcej. Zbyt niska moc oznacza, że włączając piekarnik i pralkę jednocześnie, wyrzucisz korki, a zbyt wysoka to niepotrzebny wydatek na opłatę przyłączeniową, która liczona jest za kilowat.

Kluczowy jest wybór między przyłączem napowietrznym a kablowym. Pierwsze wariant to linia prowadzona słupem nad posesją, druga to kabel YKY zakopany w ziemi na głębokości 60-80 cm.

Termin realizacji zależy od mocy i obciążenia operatora. Dla przyłącza do 1 kW masz gwarancję odpowiedzi w ciągu 30 dni, dla większych mocy procedura może trwać do 150 dni, a fizyczna budowa od 1 do 6 miesięcy. Warto złożyć wniosek od razu po uzyskaniu pozwolenia na budowę, żeby nie czekać na prąd miesiącami po wprowadzeniu się.

Uwaga: nigdy nie podpisuj umowy na przyłącze bez wcześniejszego sprawdzenia, czy w pobliżu działki przechodzi linia średniego napięcia. W takiej okolicy konieczne będą dodatkowe uzgodnienia z zakładem energetycznym, a koszt może wzrosnąć o kilka tysięcy złotych.

Projekt instalacji i rozeznanie potrzeb

Sam projekt instalacji elektrycznej w domu jednorodzinnym to nie jest luksus, lecz wymóg formalny przy budowie nowego obiektu. Wykonuje go projektant z uprawnieniami budowlanymi w specjalności instalacyjnej, na podstawie Twojej listy pomieszczeń, planowanego rozmieszczenia mebli i sprzętu AGD oraz przewidywanego zapotrzebowania na moc. Koszt takiego projektu to zwykle 1500-3500 zł dla domu o powierzchni 120 m², ale ta kwota zwraca się wielokrotnie przy odbiorach i późniejszych remontach.

Zanim usiądziesz z projektantem, przygotuj sobie spis. W każdym pokoju wypisz, gdzie stanie łóżko, biurko, telewizor, lampka nocna. W kuchni dokładnie zaznacz pozycję lodówki, zmywarki, piekarnika, płyty indukcyjnej, okapu i ekspresu do kawy. W garażu pomyśl o ładowarce do auta, kompresorze, pile stołowej. Te pozornie drobne decyzje mają ogromne znaczenie, bo przesuwanie gniazdka po tynkowaniu to dodatkowe 200-400 zł za punkt.

Lista kontrolna gniazdek w domu 120 m² powinna wyglądać mniej więcej tak:

• Kuchnia: 8 gniazdek (w tym osobne obwody dla płyty indukcyjnej, piekarnika, zmywarki, lodówki i okapu)
• Salon: 6 gniazdek + 2 podwójne przy kanapie
• Sypialnia: 4 gniazda podwójne (po dwa przy każdym łóżku + po jednym przy ścianie z TV)
• Łazienka: 2 gniazda bryzgoszczelne (strefa 2 i 3)
• Przedpokój: 2 gniazda + zasilanie domofonu
• Garaż: 4 gniazda + zasilanie bramy

Nowoczesne standardy mówią o gnieździe co 2-3 metry wzdłuż każdej ściany, a nie jak kiedyś o jednym na 6 m². W praktyce oznacza to, że w standardowym pokoju 15 m² wylądują 4-6 punktów, a nie 2-3. Warto też zaplanować gniazda USB-C przy łóżkach i biurkach, bo za pięć lat będą tak samo oczywiste jak dzisiaj ładowarki indukcyjne.

Wskazówka: w kuchni zaplanuj gniazdo nad blatem w odstępach co 1,2 m, a nie wyżej niż 110 cm i nie niżej niż 20 cm od powierzchni roboczej. Dzięki temu ekspres do kawy czy toster nie będą przeszkadzały w gotowaniu, a jednocześnie kabel zawsze sięgnie do kontaktu bez napinania.

Rozdzielnica elektryczna, przewody i zabezpieczenia

Rozdzielnica to serce instalacji, punkt, w którym spotykają się wszystkie obwody i skąd prąd jest rozdzielany po domu. Umieszcza się ją zwykle w garażu, wiatrołapie lub klatce schodowej, na wysokości 130-180 cm od podłogi, w miejscu suchym i łatwo dostępnym. W domu 120 m² potrzebujesz rozdzielnicy na 36-48 modułów, żeby zmieścić wszystkie zabezpieczenia i mieć jeszcze 20% zapasu na przyszłe rozbudowy.

Każdy obwód musi być chroniony przez trzy niezależne elementy. Wyłącznik nadprądowy (eska) chroni przed zwarciem i przeciążeniem, reagując w ułamku sekundy na skok natężenia. Wyłącznik różnicowoprądowy (różnicówka) wykrywa upływ prądu do ziemi, co ratuje życie przy dotknięciu uszkodzonego urządzenia. Ogranicznik przepięć (SPD typu 1 i 2) pochłania skoki napięcia spowodowane wyładowaniami atmosferycznymi lub zakłóceniami w sieci.

Kolory przewodów mają znaczenie i wynikają z normy PN-EN 60446. Brązowy lub czarny to faza (L), niebieski to neutralny (N), żółto-zielony to ochronny (PE). W starszych instalacjach można spotkać inne oznaczenia, ale przy nowej inwestycji trzymaj się obecnego standardu, bo każdy elektryk od razu rozpozna układ i nie będzie się zastanawiał, co jest czym.

Uziemienie to osobny temat, który wymaga uwagi. W domu bez piwnicy najczęściej stosuje się uziom fundamentowy, czyli płaskownik stalowy zatopiony w ławie fundamentowej. Rezystancja takiego uziomu nie powinna przekraczać 10 Ω, a najlepiej żeby była poniżej 5 Ω. Wartość tę mierzy się po zasypaniu fundamentów, ale przed zalaniem posadzki, bo potem ewentualna poprawka to już przebijanie betonu.

Rozmieszczenie gniazdek i obwodów w kuchni, łazience i pokojach

Kuchnia to pomieszczenie o największym zagęszczeniu odbiorników. Każde urządzenie powyżej 1,5 kW wymaga osobnego obwodu, więc płyta indukcyjna (7 kW), piekarnik (3,5 kW) i zmywarka (2,2 kW) idą na trzech niezależnych kablach z trzema różnicówkami w rozdzielnicy. Lodówka i okap mogą dzielić obwód, ale w praktyce lepiej dać im osobne, bo wtedy awaria jednego nie pozbawia prądu drugiego.

Łazienka rządzi się osobnymi prawami ze względu na bliskość wody. Norma PN-HD 60364 dzieli ją na cztery strefy:

• Strefa 0: wnętrze wanny i brodzika, tylko urządzenia na 12 V o IPX7
• Strefa 1: ściany nad wanną do wysokości 2,25 m, oprawy IPX4, napięcie SELV 12 V
• Strefa 2: obszar 0,6 m od wanny, gniazda IP44 z transformatorem separacyjnym
• Strefa 3: reszta łazienki, standardowe gniazda bryzgoszczelne IP44

Pralka powinna stać co najmniej 60 cm od wanny lub prysznica i mieć własny obwód z różnicówką 30 mA. To zabezpieczenie reaguje w ciągu 30 milisekund na upływ prądu, więc nawet dotknięcie mokrą ręką uszkodzonego przewodu nie kończy się tragedią. Nie oszczędzaj na różnicówkach, bo kosztują 80-150 zł za sztukę, a ratują życie.

W pokojach zasada jest prosta: gniazdo przy każdej ścianie, do której przylega mebel, plus zasilanie przy łóżku na wysokości 70 cm od podłogi (idealnie schowane za szafką nocną). Wysokość montażu gniazdek ogólnych to 30 cm od podłogi, a w kuchni 110-120 cm nad blatem. Te liczby wynikają z ergonomii i doświadczeń tysięcy użytkowników, którzy po roku mieszkania nie chcą już patrzeć na kable dyndające z kontaktu przy podłodze.

Instalacja zewnętrzna i okablowanie smart home

Ogród, taras, brama wjazdowa i domofon to osobna gałąź instalacji, która wymaga kabli odpornych na wilgoć i promieniowanie UV. Najczęściej stosuje się YKY (kable ziemne) układane na głębokości 60 cm, w folii ostrzegawczej, żeby ktoś kiedyś nie przekopał się przez nie szpadlem. Oświetlenie ogrodu i gniazda zewnętrzne muszą mieć klasę szczelności co najmniej IP55, a zasilane są z wydzielonego obwodu z różnicówką 30 mA w rozdzielnicy.

Smart home to nie chwilowa moda, tylko realna potrzeba coraz większej liczby inwestorów. Jeśli planujesz rolety zewnętrzne, alarm, wideofon albo centralę KNX, teraz jest moment, żeby poprowadzić odpowiednie przewody. Koszt dodatkowego peszla z kablem to 5-10 zł za metr bieżący, a po zamknięciu ścian gładzią będzie to trzykrotnie droższe, o ile w ogóle wykonalne bez kucia.

Okablowanie pod automatykę prowadzi się zwykle w peszlach fi 25 mm, z zapasem 30% na wypadek konieczności wymiany kabla. Pod każdą roletę idzie 4-żyłowy przewód (faza, neutralny, kierunek góra, kierunek dół), pod każdy czujnik ruchu dwużyłowy z ekranem, pod wideofon skrętka UTP kat. 6 do przesyłu sygnału i zasilania. Te decyzje musisz podjąć na etapie projektu, bo po tynkowaniu nie ma już pola manewru.

Montaż instalacji krok po kroku oraz pomiary przed odbiorem

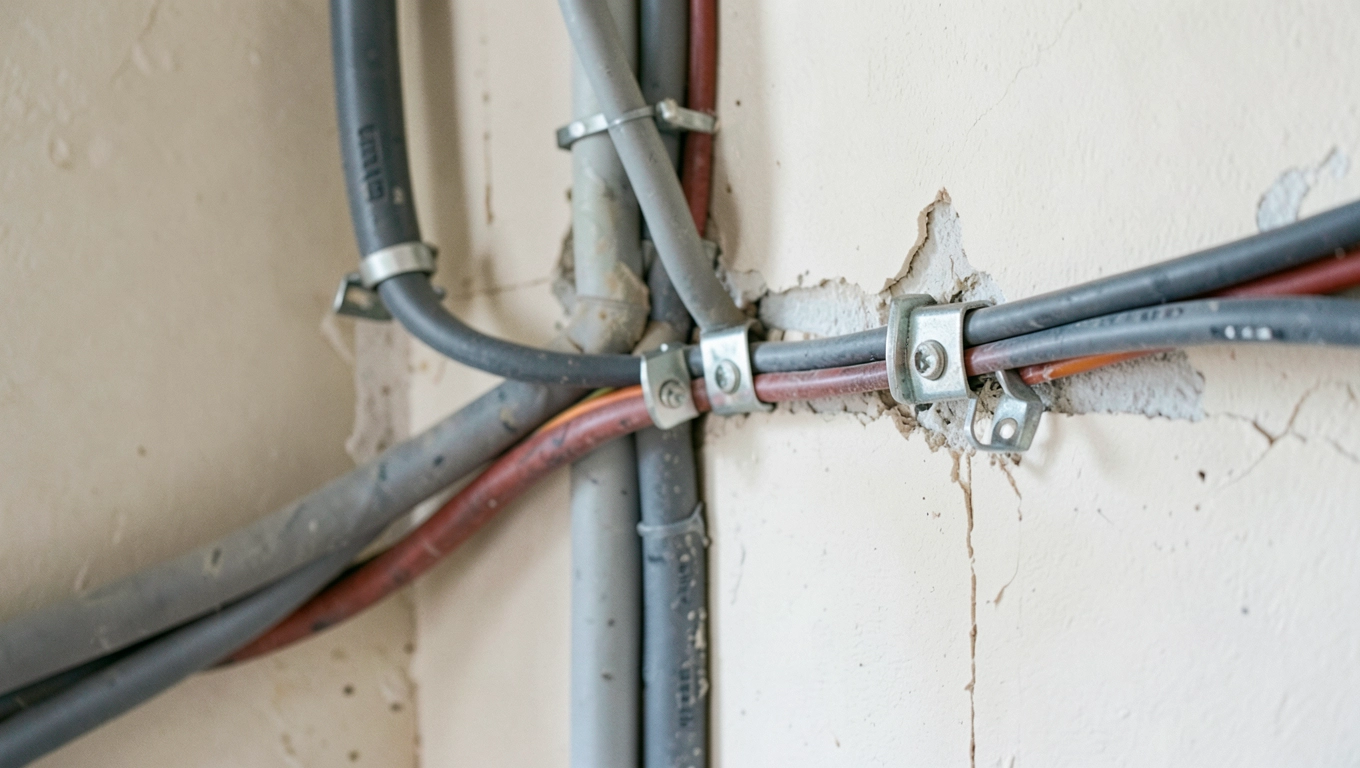

Fizyczny montaż zaczyna się od wytyczenia tras bruzd w ścianach. Elektryk rysuje kredą pozycje puszek, gniazdek i wyłączników, potem szlifierką z tarczą diamentową wycina rowy o głębokości 2-3 cm. W nowych domach najczęściej stosuje się instalację podtynkową, gdzie przewody w peszlach są zatopione w tynku, więc bruzdy muszą być wystarczająco głębokie, żeby przykryć peszel minimum 5 mm warstwą zaprawy.

Kolejność prac ma znaczenie i wynika z fizyki budowli. Najpierw kucie bruzd, potem układanie peszel i przewodów, następnie montaż puszek, gniazdek i rozdzielnicy, a na końcu tynkowanie i szpachlowanie. Próba ciągłości obwodów wykonywana jest przed tynkowaniem, żeby mieć pewność, że żaden kabel nie został przecięty podczas prac mokrych. Po tynkowaniu sprawdza się rezystancję izolacji, która powinna wynosić co najmniej 0,5 MΩ dla każdego obwodu.

Najczęstsze błędy, które widuję na budowach, to brak zapasu kabla w puszkach (minimum 15 cm), łączenie przewodów aluminiowych z miedzianymi bezpośrednio w gnieźdku, prowadzenie kabli pod kątem prostym zamiast po łuku, a także układanie instalacji elektrycznej równolegle do rur wodnych bez zachowania 10 cm odstępu. Każdy z tych błędów ma swoje fizyczne uzasadnienie, które warto poznać przed rozpoczęciem prac.

Pomiary przed odbiorem to nie formalność, tylko realna kontrola bezpieczeństwa. Elektryk z uprawnieniami SEP mierzy impedancję pętli zwarcia (musi być poniżej 0,4 Ω dla zabezpieczeń B16), rezystancję uziemienia (poniżej 10 Ω w warunkach suchych, poniżej 30 Ω w wilgotnych) oraz czułość różnicówek (zadziałanie przy 30 mA w czasie poniżej 30 ms). Wyniki trafiają do protokołu pomiarowego, który jest warunkiem załączenia prądu przez zakład energetyczny.

Uwaga: bez protokołu pomiarowego od elektryka z uprawnieniami zakład energetyczny nie załączy prądu. To nie jest biurokracja, lecz wymóg bezpieczeństwa wynikający z prawa energetycznego. Samodzielne pomiary bez uprawnień SEP nie mają mocy prawnej i nie mogą zastąpić dokumentu wystawionego przez certyfikowanego fachowca.

Checklista przed uruchomieniem instalacji

Dwanaście punktów, które musisz zweryfikować przed pierwszym włączeniem prądu w nowym domu:

• Wszystkie obwody opisane w rozdzielnicy (naklejki lub szyldy)
• Zapas kabla w każdej puszce minimum 15 cm
• Połączenia w puszkach wykonane złączkami WAGO lub kostkami ceramicznymi
• Różnicówki testowane przyciskiem TEST przynajmniej raz w miesiącu przez pierwsze pół roku
• Ograniczniki przepięć zamontowane i podłączone do szyny PE
• Uziemienie sprawdzone miernikiem, wynik poniżej 10 Ω
• Gniazda w łazience mają klasę IP44 i bolce uziemiające
• Obwód łazienki zabezpieczony różnicówką 30 mA
• Płyta indukcyjna na osobnym kablu 6 mm² i wyłączniku B32 A
• Okablowanie smart home poprowadzone w peszlach z zapasem
• Oświetlenie zewnętrzne IP55+ z osobnym obwodem
• Protokół pomiarowy kompletny, podpisany przez elektryka z SEP

Kosztorys orientacyjny dla domu 120 m² w 2025 roku wygląda następująco: projekt 2500 zł, przyłącze energetyczne około 12 000 zł dla mocy 12 kW, materiały (kable, osprzęt, rozdzielnica) od 8000 do 14 000 zł w zależności od jakości, robocizna 10 000-18 000 zł, pomiary i dokumentacja 800-1500 zł. Łącznie od 35 000 do 50 000 zł, przy czym górna widełka oznacza dom z pompą ciepła i fotowoltaiką.

Wybierając ekipę, sprawdź uprawnienia SEP każdego elektryka, który będzie dotykał Twojej instalacji. Pytaj o doświadczenie w budynkach mieszkalnych, a nie przemysłowych, bo detale domowe różnią się od hal produkcyjnych. Poproś o referencje i adresy zrealizowanych domów, żebyś mógł zobaczyć rozdzielnicę po dwóch latach użytkowania i ocenić, czy porządek montażu odpowiada Twoim oczekiwaniom. Fachowiec, który nie boi się pokazać swojej pracy, zwykle nie ma czego ukrywać.

Standardy i przepisy: projekt i wykonanie instalacji reguluje norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), oznaczenia przewodów opisuje PN-EN 60446, a wymagania dotyczące ochrony przeciwporażeniowej zawiera PN-EN 61140. Szczegółowe informacje o formalnościach przyłączeniowych znajdziesz na stronie Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej (ptpiree.pl) oraz w serwisach operatorów sieci dystrybucyjnej (Tauron, PGE, Enea, Energa). Aktualne taryfy i wzory wniosków publikują poszczególne zakłady energetyczne na swoich stronach.
