Instalacja Elektryczna w Domu – Kompleksowy Przewodnik 2025

Czy marzysz o domu, w którym każde gniazdko znajduje się dokładnie tam, gdzie go potrzebujesz, a oświetlenie tworzy idealny nastrój, niezależnie od pory dnia?

• Projekt Instalacji Elektrycznej – Klucz do Komfortu
• Rozprowadzenie Kabli Elektrycznych – Zasady i Metody
• Rodzaje Obwodów Elektrycznych w Domowym Systemie
• Liczba Punktów Elektrycznych – Gniazdka i Włączniki
• Oświetlenie – Rozplanowanie Punktów Świetlnych
• Zabezpieczenia Instalacji Elektrycznej dla Bezpieczeństwa
• Spis Materiałów do Instalacji Elektrycznej
• Obliczenia Mocy i Obciążeń Instalacji Elektrycznej
• Protokół Wykonania Instalacji Elektrycznej
• Q&A: Jaka Instalacja Elektryczna W Domu

Zastanawiasz się, czy warto powierzyć to zadanie specjalistom, czy może spróbować zrozumieć podstawy samodzielnie, by świadomie kierować pracami?

Jaka instalacja elektryczna w domu zapewni Ci nie tylko komfort, ale przede wszystkim bezpieczeństwo na lata?

Odpowiedzi na te pytania i szczegółowe wskazówki znajdziesz w naszym artykule.

Zobacz także: Protokół przeglądu instalacji elektrycznej – wzór do pobrania

Przeglądając dane, od razu widać, że dobrze zaplanowana instalacja elektryczna to nie tylko kwestia komfortu, ale wręcz fundament bezpieczeństwa i funkcjonalności każdego nowoczesnego domu. To jak z fundamentem pod dom – niedoszacowanie na tym etapie może skutkować poważnymi problemami w przyszłości. Zastanawialiście się kiedyś, ile potencjalnych kłopotów można uniknąć, inwestując w profesjonalny projekt i świadome planowanie?

Gdy myślimy o instalacji elektrycznej, często sprowadzamy ją do liczby gniazdek i włączników. Jednak to tylko wierzchołek góry lodowej. Kluczowe jest zrozumienie, jak poszczególne elementy współdziałają, tworząc spójny i bezpieczny system. Odpowiednie rozmieszczenie punktów świetlnych, dobór właściwych zabezpieczeń, a nawet szczegółowe obliczenia mocy – to wszystko ma znaczenie. Projekt, który zawiera te elementy, jest niczym mapa drogowa, dzięki której nawet najbardziej skomplikowana podróż po świecie elektryki staje się jasna i uporządkowana. Czy wiecie, że dobry projekt potrafi zaoszczędzić Wam sporo pieniędzy na późniejszych przeróbkach?

Projekt Instalacji Elektrycznej – Klucz do Komfortu

Planując dom, często skupiamy się na ścianach, oknach czy dachu, zapominając, że to właśnie instalacja elektryczna jest krwiobiegiem naszego przyszłego lokum. Bez niej nawet najpiękniej zaprojektowane wnętrze pozostanie pustą skorupą. Dobry projekt instalacji elektrycznej to pierwszy i absolutnie kluczowy krok do zapewnienia sobie komfortu i bezpieczeństwa na lata. To inwestycja, która procentuje każdego dnia, eliminując potrzebę uciążliwych przeróbek i niedogodności związanych z niedostateczną liczbą gniazdek czy nieodpowiednim rozmieszczeniem oświetlenia.

Zobacz także: Jak Zostać Projektantem Instalacji Elektrycznych?

Współczesny dom to przecież nie tylko żarówka na suficie; to centrum multimedialne, inteligentne rozwiązania, sprzęty AGD i RTV, które wymagają stabilnego i odpowiednio przygotowanego zasilania. Dlatego projektant musi mieć na uwadze nie tylko obecne potrzeby, ale także przyszłe możliwości rozwoju technologicznego. Dobry projekt uwzględnia nie tylko liczbę punktów elektrycznych, ale także ich rozmieszczenie w kontekście przyszłej aranżacji wnętrz.

Jak zatem powinien wyglądać taki idealny projekt? Przede wszystkim musi zawierać kompleksowy opis techniczny, który dla laika może brzmieć skomplikowanie, ale dla elektryka jest podstawą do rozpoczęcia prac. Znajdziemy w nim szczegółowe informacje o rodzaju i liczbie obwodów elektrycznych, które będą zasilane z poszczególnych punktów dystrybucyjnych. Jest to niezwykle ważne, aby uniknąć przeciążeń i zapewnić stabilność działania wszystkich urządzeń.

Kolejnym istotnym elementem jest dokładne określenie liczby punktów elektrycznych – zarówno gniazdek, jak i włączników. Tutaj kluczowe jest, aby projektant miał świadomość, jak planujecie Państwo użytkować poszczególne pomieszczenia. Czy w salonie będzie kilka stref multimedialnych? Czy w kuchni planujecie wiele małych AGD, które będą potrzebować osobnych punktów? Te detale mają zasadnicze znaczenie, aby później nie okazało się, że za kanapą brakuje gniazdka, a przedłużacz oplata całe pomieszczenie.

Nie można zapomnieć o schemacie instalacji elektrycznej oraz planie, który wizualnie prezentuje rozmieszczenie wszystkich elementów. To swoista mapa, która ułatwia wykonanie prac i jest nieoceniona podczas ewentualnych przyszłych modernizacji czy napraw. Plan ten powinien być czytelny i zrozumiały dla każdego, kto będzie miał z nim styczność.

Nieodłącznym elementem jest także spis materiałów niezbędnych do wykonania instalacji. Pozwala to na dokładne oszacowanie kosztów i uniknięcie sytuacji, w której w połowie pracy okazuje się, że brakuje kluczowych komponentów. Obejmuje on kable o odpowiednim przekroju, zabezpieczenia, puszki, a także wszystkie inne niezbędne akcesoria. To właśnie tutaj pojawia się pierwszy realny obraz tego, jakiej skali jest to przedsięwzięcie.

Wreszcie, indispensable są obliczenia, takie jak bilans mocy z sieci, analiza spadków energii czy zapotrzebowanie na energię elektryczną dla całego domu. Pozwalają one na precyzyjne dobranie zabezpieczeń i upewnienie się, że instalacja będzie efektywna i bezpieczna. Bez tych obliczeń można wręcz powiedzieć, że podejmujemy ryzyko. Rozporządzenie Ministra Infrastruktury jasno określa, jakie parametry techniczne musi spełniać każda instalacja, a projekt stanowi dowód zgodności!

Po zakończeniu wszystkich prac, elektryk musi sporządzić protokół wykonania instalacji. Ten dokument oficjalnie potwierdza, że wszystko zostało wykonane zgodnie z projektem i obowiązującymi przepisami. To nie tylko formalność, ale przede wszystkim gwarancja, że instalacja jest w pełni bezpieczna i przygotowana do użytku.

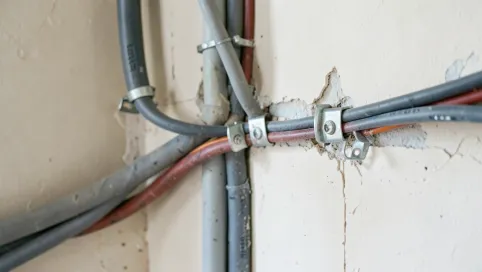

Rozprowadzenie Kabli Elektrycznych – Zasady i Metody

Rozprowadzenie kabli elektrycznych w domu to czynność, która wymaga precyzji i przestrzegania surowych norm. Nie chodzi tu tylko o to, by prąd dopłynął do każdego punktu. Ważne jest, aby zrobił to w sposób bezpieczny i estetyczny, a przede wszystkim zgodny z przepisami. Rozporządzenie Ministra Infrastruktury jasno określa pewne zasady, których należy przestrzegać, aby zapewnić bezpieczeństwo wszystkim domownikom.

Jedną z podstawowych zasad jest zapewnienie bezproblemowego dostępu do przewodów elektrycznych. Oznacza to, że kable powinny być poprowadzone w taki sposób, aby w razie potrzeby można było je łatwo zlokalizować i wymienić, bez konieczności naruszania konstrukcji ścian czy stropów. Często oznacza to układanie ich w specjalnych peszlach lub bruzdach w ścianach, które są potem odpowiednio zatynkowane.

Co ciekawe, przepisy mówią również o grubości tynku pokrywającego kable. Musi on wynosić minimum 5 mm. To nie wynika z kaprysu, ale z potrzeby zapewnienia dodatkowej ochrony mechanicznej i izolacyjnej. Gruby tynk stanowi barierę, która chroni kable przed uszkodzeniem, na przykład podczas wiercenia w ścianie czy montażu elementów wyposażenia.

Innym ważnym aspektem, zwłaszcza w kontekście bezpieczeństwa pożarowego, jest zapewnienie ciągłości dostawy energii elektrycznej przez określony czas w razie pożaru. Mowa tu zazwyczaj o minimum 90 minutach. Osiąga się to poprzez stosowanie specjalnych kabli i systemów mocujących, które są odporne na wysokie temperatury i ogień. To rozwiązanie pozwala na bezpieczną ewakuację lub uruchomienie systemów przeciwpożarowych.

Kable kładzie się zazwyczaj w sposób uporządkowany, często w przeznaczonych do tego korytkach instalacyjnych lub bezpośrednio w ścianach, zgodnie z wcześniej przygotowanym projektem. Ważne jest, aby unikać skręcania kabli pod ostrym kątem, co mogłoby negatywnie wpłynąć na ich wytrzymałość i przekrój. Różne metody rozprowadzenia kabli stosuje się w zależności od materiału, z którego zbudowane są ściany i stropy – czy są to pustaki ceramiczne, beton, czy może płyty g-k.

W przypadku ścian działowych, często stosuje się montaż natynkowy lub podtynkowy. Metoda natynkowo-puszkowa jest szybsza, ale może być mniej estetyczna. Montaż podtynkowy wymaga wykonania bruzd w ścianach, co generuje więcej pracy, ale daje efekt gładkich, niczym niezmąconych powierzchni. Wybór metody zależy od preferencji estetycznych i możliwości konstrukcyjnych budynku.

Nie zapominajmy o podziale na obwody. Kable prowadzone do gniazdek, włączników, oświetlenia czy urządzeń specjalistycznych (jak np. piekarnik czy płyta indukcyjna) powinny być odpowiednio posegregowane i zabezpieczone. To właśnie dobry projekt instalacji elektrycznej determinuje, jak te kable będą poprowadzone, jaki będą miały przekrój i gdzie będą odchodzić od głównej rozdzielnicy.

Ważne jest również, aby kable nie były bezpośrednio narażone na wilgoć lub wysokie temperatury, chyba że są to specjalistyczne przewody przeznaczone do takich warunków. W łazienkach czy piwnicach stosuje się często kable o zwiększonej odporności na wilgoć, a w pobliżu źródeł ciepła – przewody żaroodporne.

Rodzaje Obwodów Elektrycznych w Domowym Systemie

W świecie instalacji elektrycznych, dom podzielony jest na pewnego rodzaju "autostrady informacyjne", czyli obwody. Każdy z nich ma swoją specyficzną funkcję i powinien być zaprojektowany z myślą o bezpieczeństwie i optymalnym działaniu. Nie ma sensu zasilać całej lampy w garażu i ekspresu do kawy w kuchni z tego samego obwodu, prawda? To podstawy rozplanowania instalacji elektrycznej.

Najczęściej spotykamy się z obwodami oświetleniowymi. Są one zazwyczaj wyposażone w przewody o mniejszym przekroju, ponieważ zapotrzebowanie na moc jest tu relatywnie niskie. Służą one do zasilania pojedynczych punktów świetlnych lub grup lamp. Zazwyczaj podłącza się do nich klosze i żarówki, ale warto pamiętać o odpowiednim rozmieszczeniu włączników, tak aby były zawsze pod ręką i w zasięgu wzroku.

Następnie mamy obwody gniazd ogólnego przeznaczenia. Te są już bardziej "pracowite". Zasilają nasze codzienne urządzenia, od ładowarek do telefonów, poprzez lampki nocne, po suszarki do włosów. Ważne jest, aby zarówno liczba tych gniazdek, jak i ich rozmieszczenie, było przemyślane. Nikt przecież nie chce wiercić gniazdek za meblami, prawda?

Szczególną kategorię stanowią obwody przeznaczone dla urządzeń o większej mocy. Mowa tu choćby o płytach grzewczych, piekarnikach, bojlerach elektrycznych czy pralkach. Te urządzenia wymagają dedykowanych obwodów z przewodami o odpowiednio większym przekroju, a także odpowiednio dobranych zabezpieczeń. Próba podłączenia piekarnika do zwykłego obwodu gniazdkowego to proszenie się o kłopoty.

Nie zapominajmy o obwodach specjalistycznych, na przykład dla systemów audio-video, komputerów czy systemów alarmowych. Te często wymagają dodatkowych zabezpieczeń przed zakłóceniami elektromagnetycznymi i powinny być prowadzone oddzielnie, aby zapobiec interferencjom. Dbałość o takie detale zapewni czysty i stabilny sygnał!

Warto też wspomnieć o obwodach dla sprzętów kuchennych, jak zmywarki czy lodówki. One również często wymagają indywidualnego traktowania, zwłaszcza jeśli mówimy o urządzeniach o wysokim poborze mocy. Dobry planista zawsze uwzględni te potrzeby, tworząc rozbudowaną sieć obwodów.

Każdy obwód, niezależnie od swojego przeznaczenia, musi być odpowiednio zabezpieczony. Wyłączniki nadprądowe chronią przed przeciążeniem i zwarciem, natomiast wyłączniki różnicowoprądowe (RCD) stanowią kluczową ochronę przed porażeniem prądem. Warto wiedzieć, że ich dobór powinien być ściśle powiązany z charakterystyką obwodu i rodzajem podłączanych urządzeń.

Pamiętajmy, że prawidłowe rozplanowanie obwodów w domu to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa. Złe podłączenie lub przeciążenie może prowadzić do pożaru, a to coś, czego chcielibyśmy uniknąć za wszelką cenę!

Liczba Punktów Elektrycznych – Gniazdka i Włączniki

Kiedy myślimy o instalacji elektrycznej w domu, nasze myśli najczęściej biegną ku gniazdkom i włącznikom. To one są naszym codziennym interfejsem z elektrycznością. Ile więc tych małych bohaterów powinno znaleźć się w naszym domu, abyśmy czuli się komfortowo i bezpiecznie? Odpowiedź nie jest prosta i zależy od wielu czynników, ale postaram się przybliżyć Państwu kluczowe kwestie.

Zasada numer jeden brzmi: lepiej mieć za dużo niż za mało. Oczywiście, w granicach rozsądku i możliwości budżetowych. Ale pomyślcie o tym – czy zdarzyło Wam się kiedyś, że brakowało gniazdka tam, gdzie było potrzebne? Chyba każdy doświadczył tej frustracji. Dlatego tak ważne jest staranne rozplanowanie punktów elektrycznych już na etapie projektu.

W salonie zazwyczaj potrzebujemy kilku gniazdek. Jedno dla telewizora i sprzętu RTV, kolejne dla lampy stojącej, ładowarki do telefonu, a może jeszcze jedno dla odkurzacza czy laptopa. Warto pomyśleć o takim rozmieszczeniu, by nie trzeba było używać przedłużaczy i łącząc przedłużaczy, tworząc estetyczny i bezpieczny chaos.

W kuchni zapotrzebowanie jest jeszcze większe. Piekarnik, płyta indukcyjna (często wymagają dedykowanego gniazdka lub bezpośredniego podłączenia), zmywarka, lodówka, kuchenka mikrofalowa, ekspres do kawy, blender, mikser… lista jest długa. Dobrze jest zaplanować kilka gniazdek w łatwo dostępnych miejscach blatu, a także te, które będą schowane, ale łatwo dostępne, np. dla drobnego AGD.

Sypialnie, choć pozornie prostsze, również potrzebują przemyślanego rozmieszczenia. Po jednym gniazdku po każdej stronie łóżka dla lampki nocnej, ładowarki czy budzika. A do tego może jeszcze jedno w rogu, dla ewentualnego przenośnego sprzętu czy wentylatora.

Łazienka to specyficzne miejsce. Tutaj kluczowe jest bezpieczeństwo. Gniazdka powinny być odpowiednio oddalone od punktów wodnych i dodatkowo zabezpieczone wyłącznikiem różnicowoprądowym zainstalowanym na głównym obwodzie. Po jednym gniazdku przy lustrze jest zazwyczaj wystarczające do użytku suszarki czy golarki.

Nie zapominajmy o przedpokoju, garderobie, a nawet o garażu czy piwnicy. Każde z tych miejsc ma swoje specyficzne potrzeby, które warto uwzględnić w projekcie instalacji elektrycznej. Nawet w niewielkich pomieszczeniach, takich jak schowki, czasem potrzebujemy gniazdka do odkurzacza czy doraźnego oświetlenia.

Jeśli chodzi o włączniki światła, ich rozmieszczenie powinno być intuicyjne i zgodne z funkcją pomieszczenia. Włącznik światła powinien znajdować się przy drzwiach wejściowych do każdego pomieszczenia, na wysokości około 90-110 cm od podłogi. Warto pomyśleć o schodowych (łącznikach schodowych), które pozwalają na włączanie i wyłączanie światła z różnych miejsc, np. na początku i końcu korytarza.

Zasadniczo, im więcej punktów elektrycznych zaplanujemy na etapie budowy, tym lepiej. Ich fizyczne wykonanie nie jest już tak kosztowne, jak późniejsze dodawanie nowych punktów na istniejącej instalacji. Pamiętajcie, że dobrze rozplanowana elektryka to nie przywilej, ale standard, który powinien spełniać każda nowoczesna instalacja elektryczna w domu.

Oświetlenie – Rozplanowanie Punktów Świetlnych

Oświetlenie to nie tylko źródło światła; to narzędzie kreujące atmosferę i funkcjonalność każdego wnętrza. Dobrze rozplanowane punkty świetlne potrafią odmienić przestrzeń, podkreślić jej charakter i sprawić, że codzienne czynności staną się przyjemniejsze. Niestety, często jest to element zaniedbywany na rzecz innych, bardziej "widocznych" aspektów domu.

Kiedy zabieramy się za planowanie oświetlenia, powinniśmy zacząć od analizy funkcjonalności każdego pomieszczenia. Co będziemy w nim robić? Gdzie będziemy czytać, pracować, wypoczywać? Odpowiedzi na te pytania pomogą nam określić, jakie rodzaje oświetlenia będą potrzebne – ogólne, zadaniowe czy dekoracyjne.

W większych pomieszczeniach, takich jak salon czy otwarta strefa dzienna, zazwyczaj stosuje się oświetlenie ogólne sufitowe. Jest ono umieszczane w centralnym punkcie pomieszczenia, zapewniając równomierne rozproszenie światła. Jednak samo oświetlenie centralne rzadko kiedy wystarcza. Warto zaplanować dodatkowe źródła światła, które stworzą przytulniejszą atmosferę i pozwolą na stworzenie przytulnych stref.

W jadalni, nad stołem, często planuje się dedykowany punkt świetlny. Pozwala to na skupienie uwagi na miejscu spożywania posiłków i stworzenie intymnej atmosfery podczas rodzinnych kolacji. Podobnie w kuchni, nad wyspą kuchenną czy blatem roboczym, potrzebne jest odpowiednie oświetlenie zadaniowe, które ułatwi przygotowywanie posiłków i zapewni bezpieczeństwo.

Praca przy biurku czy czytanie w fotelu wymaga specjalnego oświetlenia zadaniowego. Lampki biurkowe, a także niewielkie, punktowe źródła światła umieszczone w strategicznych miejscach, potrafią znacząco poprawić komfort pracy i ochronić wzrok przed nadmiernym zmęczeniem.

W sypialni oprócz oświetlenia ogólnego, warto przewidzieć również oświetlenie po obu stronach łóżka. Mogą to być kinkiety, lampki stołowe lub nawet wiszące oprawy, które pozwolą na spokojne czytanie przed snem lub stworzenie nastrojowego klimatu. Warto pamiętać o możliwości regulacji natężenia światła za pomocą ściemniaczy, które są niezwykle praktycznym rozwiązaniem.

Korytarze i ciągi komunikacyjne wymagają również odpowiedniego oświetlenia. Zazwyczaj stosuje się tam oświetlenie sufitowe lub kinkiety, które zapewniają bezpieczeństwo i orientację w przestrzeni po zmroku. Warto rozważyć zastosowanie czujników ruchu, które automatycznie włączają światło, gdy ktoś przechodzi.

Planowanie oświetlenia powinno być uwzględnione już na etapie projektowania instalacji elektrycznej. Wymaga to poprowadzenia odpowiednich przewodów do każdego punktu świetlnego. Pamiętajmy, że każda zmiana w rozmieszczeniu punktów świetlnych po wykonaniu instalacji może wiązać się z dodatkowymi kosztami i pracami. Dlatego tak ważne jest, aby ten etap potraktować priorytetowo.

Pamiętajcie, że odpowiednie oświetlenie potrafi zdziałać cuda, poprawiając jakość naszego życia i dodając przestrzeni charakteru. To właśnie staranność w tym obszarze buduje prawdziwy komfort domowego zacisza.

Zabezpieczenia Instalacji Elektrycznej dla Bezpieczeństwa

Bezpieczeństwo to absolutny priorytet, gdy mówimy o instalacji elektrycznej w domu. Niewłaściwe zabezpieczenia to prosta droga do problemów, które mogą mieć tragiczne skutki. Dlatego tak ważne jest, aby wiedzieć, jakie rodzaje zabezpieczeń są niezbędne i jak działają. To podstawa bezpiecznej elektryki.

Pierwszą i fundamentalną linią obrony są wyłączniki nadprądowe, potocznie nazywane bezpiecznikami. Mają one za zadanie chronić instalację i podłączone do niej urządzenia przed skutkami zwarć oraz przeciążeń. Krótko mówiąc, gdy prąd przepływający przez dany obwód przekroczy dopuszczalną wartość, wyłącznik nadprądowy automatycznie przerwie obieg, ratując tym samym przewody przed przegrzaniem i potencjalnym zapłonem.

Kolejnym kluczowym elementem są wyłączniki różnicowoprądowe, zwane RCD (Residual Current Device). Są one naszym głównym zabezpieczeniem przed porażeniem prądem elektrycznym. Działają na zasadzie porównywania ilości prądu płynącego w przewodzie fazowym i powrotnym. Gdy zauważą, że jakaś część prądu "ucieka" na przykład przez ciało człowieka, natychmiast przerywają obwód. Są absolutnie niezbędne w pomieszczeniach o zwiększonej wilgotności, jak łazienki czy kuchnie, ale warto rozważyć ich zastosowanie na wszystkich obwodach.

Niezwykle ważnym aspektem bezpieczeństwa jest również odpowiednie uziemienie instalacji. System uziomu zapewnia odprowadzenie ewentualnych prądów upływu do ziemi, minimalizując ryzyko porażenia prądem. Dotyczy to zwłaszcza metalowych obudów urządzeń elektrycznych, takich jak pralki, lodówki czy bojlery. To swoisty "kołek ratunkowy" dla prądu.

W rozdzielnicy elektrycznej wszystkie te zabezpieczenia są starannie rozmieszczone i oznaczone. Każdy wyłącznik nadprądowy powinien być odpowiednio dobrany do przekroju przewodów i obciążenia danego obwodu. Dobór właściwych wartości jest kluczowy – zbyt niskie mogą powodować niepotrzebne wyłączenia, a zbyt wysokie nie zapewnią odpowiedniej ochrony.

Warto również wspomnieć o zabezpieczeniach przepięciowych. Chronią one naszą delikatną elektronikę przed nagłymi skokami napięcia, które mogą wystąpić na przykład podczas burzy lub awarii sieci energetycznej. Choć nie są one obowiązkowe w każdym domu, stanowią doskonałą inwestycję w długowieczność naszych sprzętów.

Pamiętajmy, że prawidłowy montaż i dobór zabezpieczeń to zadanie dla wykwalifikowanego elektryka. Samodzielne ingerowanie w instalację bez odpowiedniej wiedzy i uprawnień jest bardzo niebezpieczne. Zawsze należy polegać na profesjonalistach, którzy zagwarantują nam, że nasze domowe zasilanie jest w pełni bezpieczne.

Inwestycja w dobre zabezpieczenia to inwestycja w spokój i bezpieczeństwo naszej rodziny. Nie warto na tym oszczędzać, bo koszty potencjalnych awarii mogą być wielokrotnie wyższe.

Spis Materiałów do Instalacji Elektrycznej

Kompletny i przemyślany spis materiałów to podstawa sprawnego i bezproblemowego wykonania instalacji elektrycznej. Od tego, jakie kable wybierzemy, przez rodzaj puszek, aż po dobór odpowiednich zabezpieczeń – każdy element ma znaczenie dla końcowego efektu. To jak przygotowanie listy zakupów na wielkie przyjęcie – jeśli czegoś zabraknie, cała zabawa może legnąć w gruzach.

Podstawą każdej instalacji są rzecz jasna przewody elektryczne. Dominują tu przede wszystkim kable typu YDYp i YDY. Ich przekrój dobiera się indywidualnie do potrzeb danego obwodu – od cienkich przewodów do oświetlenia, po grubsze dla urządzeń o dużym poborze mocy. Ważne jest, aby upewnić się, że przewody spełniają odpowiednie normy bezpieczeństwa i posiadają certyfikaty.

Nieodzownym elementem są puszki instalacyjne – podtynkowe do montażu w ścianach, natynkowe do montażu na powierzchni, a także puszki rozgałęźne, w których łączy się poszczególne odcinki przewodów. Ich rodzaj i sposób montażu zależą od zastosowanej techniki prowadzenia instalacji.

Potrzebne będą także włączniki i gniazdka elektryczne. Dostępne są w przeróżnych wariantach – od klasycznych, prostych modeli, po designerskie rozwiązania pasujące do nowoczesnych wnętrz. Wybór zależy od estetyki, ale zawsze warto zwrócić uwagę na jakość wykonania i certyfikaty bezpieczeństwa.

Centralnym elementem każdej instalacji jest rozdzielnica elektryczna, zwana potocznie tablicą bezpieczników. To tam znajdują się wszystkie zabezpieczenia – wyłączniki nadprądowe i różnicowoprądowe – oraz miejsce na przyszłe rozszerzenia instalacji. Jej wielkość i wyposażenie zależą od liczby obwodów w całym domu.

Oprócz tego, lista materiałów powinna zawierać także: kostki elektryczne do łączenia przewodów, izolacyjne taśmy, peszle lub rurki osłonowe do ochrony przewodów, kołki i wkręty do montażu puszek i prowadzenia kabli, a także narzędzia niezbędne do pracy, takie jak ściągacz izolacji, kombinerki, próbniki napięcia czy wkrętaki.

Nie można zapomnieć o elementach zabezpieczających przed przepięciami, takich jak ochronniki przepięć. Choć nie są obowiązkowe w każdej instalacji, chronią one elektronikę przed skutkami wyładowań atmosferycznych i przepięć w sieci.

Stworzenie szczegółowego spisu materiałów powinno być częścią projektu instalacji elektrycznej. Pozwala to na dokładne zaplanowanie zakupów i uniknięcie sytuacji, w której brakuje kluczowych komponentów podczas wykonywania prac. To najlepszy sposób, aby od początku wiedzieć, co jest potrzebne i w jakiej ilości.

Każde z tych elementów ma swoją rolę i musi być dopasowane do reszty systemu. Czasem warto zainwestować w nieco droższe, ale certyfikowane materiały, które zagwarantują nam bezpieczeństwo i niezawodność na lata. Nie warto tu ryzykować, bo to właśnie od jakości materiałów zależy przyszłość naszej elektryki.

Obliczenia Mocy i Obciążeń Instalacji Elektrycznej

Prawidłowe obliczenie mocy i obciążeń instalacji elektrycznej to nic innego jak stworzenie "dywizji" zasilania dla poszczególnych urządzeń w domu. Bez tego każda instalacja byłaby jak armia bez strategii – chaotyczna i narażona na szybkie wyczerpanie zasobów, a w tym przypadku – na przeciążenia i awarie.

Podstawą tych obliczeń jest bilans mocy z sieci. Określa on, ile energii możemy bezpiecznie pobrać z zewnętrznej sieci energetycznej, aby nie przeciążyć zarówno naszej domowej instalacji, jak i infrastruktury dostawcy energii. To ustalenie maksymalnej "pojemności" naszego zasilania, niczym limit kredytowy.

Kolejnym ważnym aspektem są obliczenia zapotrzebowania na energię elektryczną. Polegają one na zsumowaniu mocy poszczególnych urządzeń, które planujemy podłączyć w domu, uwzględniając jednocześnie ich współczynniki jednoczesności. Czyli, ile tak naprawdę prądu potrzebuje nasz cały dom w normalnych warunkach użytkowania.

Analiza spadków energii to kolejny element, który pomaga w zapewnieniu stabilności. Przewody elektryczne, podobnie jak rury doprowadzające wodę, mają pewien opór. Im dłuższy przewód i im większy prąd płynie przez niego, tym większy jest spadek napięcia. Warto obliczyć te spadki, aby upewnić się, że na końcu linii, czyli w gniazdku, napięcie będzie odpowiednie do prawidłowego działania urządzeń.

Szczegółowe obliczenie obciążeń pozwala na precyzyjne dobranie zabezpieczeń, czyli wspomnianych już wyłączników nadprądowych i różnicowoprądowych. Każdy obwód musi być wyposażony w zabezpieczenie o odpowiedniej charakterystyce prądowej, która jest dostosowana do przewodów i planowanego obciążenia. To jak dopasowanie klucza do zamka – musi pasować idealnie.

Warto pamiętać, że obliczenia te powinny być wykonane przez osobę z odpowiednimi uprawnieniami, czyli przez elektryka. Tylko specjalista jest w stanie prawidłowo zinterpretować wszystkie dane i zaproponować optymalne rozwiązania, które zapewnią bezpieczeństwo i efektywność instalacji na lata.

Kiedy już znamy całkowite zapotrzebowanie domu na energię, możemy też lepiej oszacować koszty eksploatacji. Pozwala to na świadome zarządzanie energią i unikanie niepotrzebnych wydatków. Niby drobiazg, a potrafi przynieść spore oszczędności.

To nie są abstrakcyjne liczby. To konkretne dane, które mają realny wpływ na to, jak będzie działać nasza domowa sieć elektryczna. Ignorowanie tych obliczeń jest niczym igranie z ogniem – ryzykowne i nieodpowiedzialne.

Protokół Wykonania Instalacji Elektrycznej

Po zakończeniu wszelkich prac związanych z montażem instalacji elektrycznej, niezbędne jest sporządzenie protokołu wykonania. Jest to dokument formalny, potwierdzający zgodność wykonania z projektem oraz z obowiązującymi przepisami i normami. To swoiste "świadectwo dojrzałości" naszej elektrycznej infrastruktury.

Protokół ten jest kluczowy z kilku powodów. Przede wszystkim, stanowi on podstawę do odbioru instalacji przez inspektora nadzoru budowlanego lub inny właściwy organ. Bez niego trudno jest uzyskać pozwolenie na użytkowanie budynku, a sama instalacja nie może być uznana za bezpieczną i legalną.

Dokument ten jest również niezwykle ważny z perspektywy przyszłego użytkownika domu. Zawiera on szczegółowe informacje o sposobie wykonania instalacji, użytych materiałach oraz wartościach pomiarowych, które potwierdzają jej poprawność. Jest to swoista "książka serwisowa" naszej elektryki, która może być nieoceniona w przyszłości, na przykład podczas planowania modernizacji czy usuwania ewentualnych usterek.

W protokole powinny znaleźć się między innymi wyniki prób i pomiarów, takich jak: pomiar rezystancji izolacji przewodów, pomiar impedancji pętli zwarcia, pomiar kolejności faz czy pomiar skuteczności ochrony przeciwporażeniowej. Te dane pozwalają na obiektywną ocenę bezpieczeństwa i funkcjonalności instalacji.

Sporządzenie protokołu to obowiązek elektryka, który przeprowadzał prace. Musi on posiadać odpowiednie uprawnienia i wiedzę, aby móc przeprowadzić niezbędne pomiary i poprawnie zinterpretować ich wyniki. Jest to dowód na profesjonalne podejście do tematu.

Warto zaznaczyć, że protokół musi być sporządzony zgodnie z obowiązującymi przepisami, w tym m.in. z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dokumentacja ta zapewnia, że instalacja jest nie tylko zgodna z projektem, ale także w pełni bezpieczna dla życia i zdrowia użytkowników.

Posiadanie prawidłowo sporządzonego protokołu wykonania instalacji elektrycznej daje pewność, że wszystko zostało wykonane zgodnie z najlepszymi praktykami i przepisami prawa. To inwestycja w spokój ducha i bezpieczeństwo naszych najbliższych.

Nie zapominajmy, że to właśnie ten dokument zamyka etap wykonania całej instalacji elektrycznej, formalnie potwierdzając jej gotowość do użytku. Jest to ostatni, ale niezwykle ważny krok w całym procesie budowy lub modernizacji naszego domowego systemu zasilania.

Q&A: Jaka Instalacja Elektryczna W Domu

• Jakie kluczowe elementy powinna zawierać dokumentacja projektowa instalacji elektrycznej w nowym domu?

  Projekt instalacji elektrycznej powinien zawierać: opis techniczny instalacji, rodzaj i liczbę obwodów, liczbę punktów elektrycznych, schemat instalacji elektrycznej, plan instalacji, spis materiałów niezbędnych do wykonania instalacji, obliczenia (bilans mocy z sieci, spadki energii, zapotrzebowanie na energię, obciążenia), a także wykaz zabezpieczeń oraz środków ochrony. Elektryk po zakończeniu prac powinien sporządzić protokół wykonania instalacji zgodnie z dokumentacją.

• Jakie są podstawowe wymagania dotyczące prowadzenia przewodów elektrycznych w domu według przepisów?

  Przewody elektryczne muszą być rozłożone w taki sposób, aby dostęp do nich był bezproblemowy (bez konieczności naruszania konstrukcji budynku), a grubość pokrywającego je tynku to minimum 5 mm. W razie pożaru muszą zapewnić ciągłość w dostawie energii elektrycznej przez minimum 90 minut.

• Co zapewnia prawidłowo zaplanowana i profesjonalnie wykonana instalacja elektryczna?

  Prawidłowo zaplanowana i profesjonalnie wykonana instalacja elektryczna zapewnia komfort korzystania ze wszystkich sprzętów oraz bezpieczeństwo domowników.

• Na co zwrócić uwagę podczas planowania instalacji elektrycznej w kontekście aranżacji wnętrz?

  Już na etapie rozplanowywania instalacji elektrycznej powinniśmy wstępnie wiedzieć, jak będzie wyglądała aranżacja poszczególnych wnętrz. W większych pomieszczeniach główne oświetlenie projektuje się zazwyczaj jako sufitowe pośrodku pomieszczenia. W dużej przestrzeni, np. otwartej strefie dziennej, warto zaplanować dodatkowe oświetlenie wykorzystujące instalację sufitową, na przykład nad stołem jadalnianym czy wyspą kuchenną, co wymaga poprowadzenia instalacji w ścianach.
