Jaki balast do paneli fotowoltaicznych wybrać, żeby dach nie ucierpiał?

Dobór balastu do paneli fotowoltaicznych na dachu płaskim to nie kwestia uznania, lecz inżynieria oparta na konkretnych normach i fizyce przepływu powietrza. Źle dobrany obciążnik grozi zerwaniem modułów przy silnym wietrze, a zbyt ciężki może przekroczyć nośność stropu. Artykuł poniżej rozkłada temat na czynniki pierwsze: od zasady działania stelaża, przez realne kilogramy na metr kwadratowy, aż po krok po kroku procedurę montażu bez naruszania poszycia.

• Stelaż balastowy pod panele - zasada działania i dobór kąta
• Ile kilogramów balastu na panel 400 W w strefie wiatrowej Polski
• Konstrukcja balastowa na dach płaski krok po kroku bez kotwienia
• Najczęstsze błędy przy obciążaniu dachu płaskiego fotowoltaiką
• Konserwacja i przeglądy instalacji balastowej

Stelaż balastowy pod panele - zasada działania i dobór kąta

Konstrukcja balastowa na dach płaski to rama z profili aluminiowych, którą dociska się do podłoża wyłącznie grawitacyjnie, bez kotew ani przebić membrany. Ciężar rozkłada się równomiernie na stopach z podkładkami ochronnymi, a aerodynamiczny kształt stelaża sprawia, że wiatr wciska moduły w dach zamiast je podrzucać.

Profile nośne wykonuje się najczęściej ze stopów aluminium EN AW-6005 lub 6063, łączonych śrubami ze stali nierdzewnej A2-70. Stopy trapezowe powstają przez tłoczenie na zimno, co zapewnia im sztywność przy minimalnym ciężarze własnym konstrukcji (ok. 4-6 kg/m²). Każdy element ma aprobatę techniczną i deklarację właściwości użytkowych.

Dlaczego kąt nachylenia 10-15° okazuje się optymalny dla polskich warunków? Przy niższym kącie wiatr boczny wciska moduły pod stelaż z większą siłą, a śnieg zalega płasko, zwiększając obciążenie. Przy wyższym z kolei rośnie napór wiatru na czoło modułu, a słońce operuje pod niekorzystnym kątem zimą. Kąt 10-15° stanowi kompromis między produktywnością a stabilnością aerodynamiczną.

Panele na takim stelażu ustawia się w rzędach skierowanych na południe, z zachowaniem odstępu 0,8-1,2 m między sekcjami. Taki prześwit zapobiega wzajemnemu zacienianiu o poranku i o zmierzchu, gdy słońce świeci nisko. Jednocześnie tworzy kanały wentylacyjne, które chłodzą moduły od spodu.

Alternatywą dla aluminium bywają stelaże z ocynkowanej stali S235 lub S355, cięższe o 30-40%, ale tańsze przy dużych mocach. Na dachach o ograniczonej nośności sprawdzają się systemy hybrydowe, gdzie część obciążenia przenosi rama, a resztę dociśnięte bloki betonowe. Warto pamiętać, że każdy element ramy musi spełniać wymagania normy PN-EN 1999-1-1 dla aluminium lub PN-EN 1993-1-1 dla stali.

Materiały stosowane w stelażach balastowych

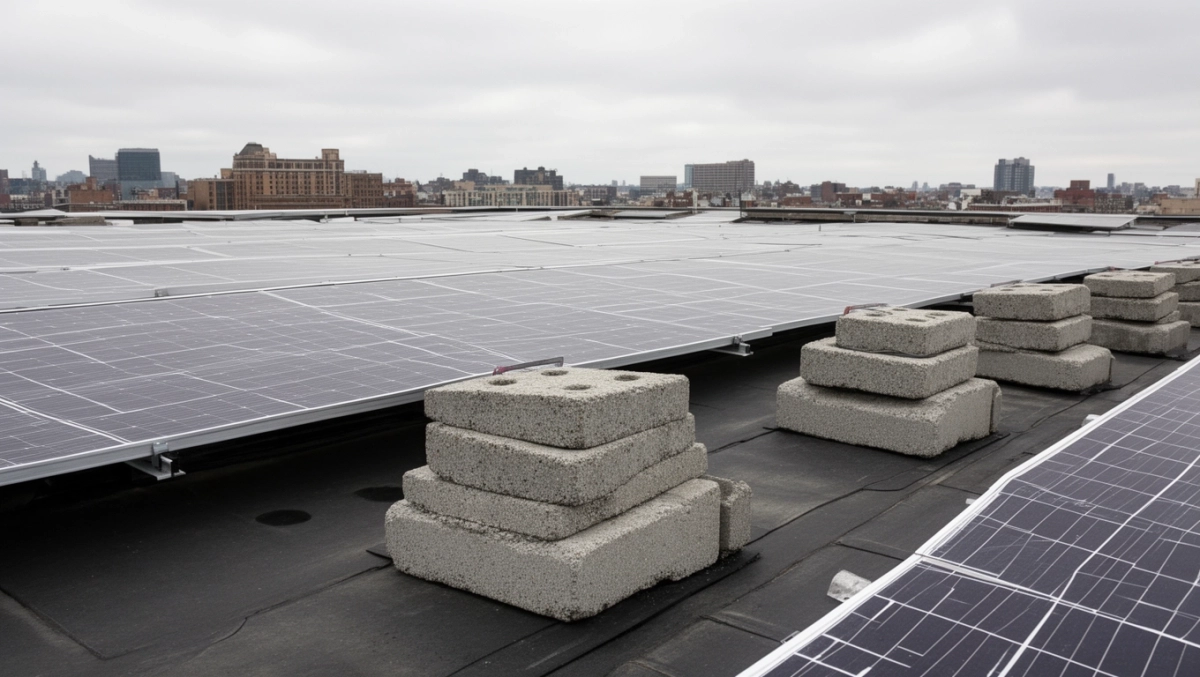

Profile aluminiowe łączone za pomocą śrub ze stali nierdzewnej klasy A2-70 tworzą szkielet odporny na korozję w środowisku miejskim i przemysłowym. Stopy kontaktowe pokrywa się matą EPDM o grubości 3-5 mm, która chroni membranę PVC lub EPDM przed przebiciem i tarciem. Same bloki balastowe wykonuje się z betonu klasy C20/25, często z recyklingu, w formach 25 × 25 × 10 cm lub 40 × 40 × 8 cm.

Ile kilogramów balastu na panel 400 W w strefie wiatrowej Polski

Ciężar balastu zależy od trzech zmiennych: strefy wiatrowej wg PN-EN 1991-1-4, wysokości budynku nad gruntem oraz kąta nachylenia modułów. Na dachu magazynu o wysokości 8 m w strefie I (Wrocław, Poznań) balast waha się między 75 a 95 kg na jeden panel 400 W. W strefie III (Wybrzeże, Podkarpacie) ta sama instalacja wymaga już 100-120 kg.

Strefy wiatrowe w Polsce dzielą się na trzy obszary. Strefa I obejmuje większość centralnej i zachodniej Polski z prędkością referencyjną wiatru 24 m/s. Strefa II to pas od Pomorza po Małopolskę z wartością 26 m/s. Strefa III występuje na wybrzeżu, w Bieszczadach i Sudetach, gdzie wiatr osiąga 28 m/s i więcej. Mapa jest publicznie dostępna w załączniku krajowym do normy.

Wartość balastu wynika z bilansu sił. Moduł 400 W o wymiarach 1722 × 1134 mm ma powierzchnię czołową 1,95 m². Siła wiatru działająca na tę powierzchnię przy ciśnieniu 1,2 kPa wynosi ok. 2,34 kN, czyli 239 kg. Stelaż balastowy musi więc wytworzyć siłę grawitacji równoważącą ssanie wiatru plus współczynnik bezpieczeństwa 1,5. Stąd właśnie bierze się pułap 75-120 kg na panel - łącznie z ciężarem modułu i ramy.

W praktyce inżynier projektant oblicza rozkład obciążeń dla każdego pola paneli osobno. Narożniki instalacji wymagają większego balastu niż środek, ponieważ wiatr wytwarza tam strefy turbulencji o wyższym ssaniu. Stosuje się wtedy dodatkowe bloki na krawędziach lub zwiększa kąt nachylenia o 2-3°, by zmienić kąt natarcia powietrza.

Wysokość budynku ponad 12 m mnoży wartość balastu o współczynnik ekspozycji 1,2. Dach na otwartej przestrzeni bez osłon (budynki wyższe, lasy) wymaga doliczenia 10-15% masy. Lokalizacja na krawędzi skarpy lub w terenie z gwałtownymi podmuchami (efekt Venturiego) potrafi podwoić wymaganą masę bloczków.

Wzór orientacyjny na balast

Dla uproszczonego szacunku przyjmuje się: masa balastu [kg] = 0,06 × powierzchnia modułu [m²] × ciśnienie wiatru [Pa] × współczynnik kształtu. Dla panelu 400 W w strefie I na dachu 8 m wychodzi ok. 80 kg. Wzór ten służy wyłącznie do wstępnej kalkulacji - ostateczną wartość musi wyznaczyć projektant z uprawnieniami.

Konstrukcja balastowa na dach płaski krok po kroku bez kotwienia

Procedura montażu zaczyna się od ekspertyzy nośności stropu, którą zleca się konstruktorowi z uprawnieniami bez ograniczeń. Specjalista sprawdza konstrukcję nośną dachu, szacuje rezerwę nośności i wskazuje obszry, gdzie można ustawić stelaż. Bez tej ekspertyzy żaden producent stelaża nie wyda gwarancji na obciążenie dachu.

Drugim krokiem jest weryfikacja strefy wiatrowej i śniegowej wg map w załącznikach krajowych do PN-EN 1991-1-3 i PN-EN 1991-1-4. Na tej podstawie dobiera się schemat rozstawienia stóp balastowych. Trzeci krok to wybór kąta nachylenia modułów - 10° na dachach o dużym ssaniu wiatru, 15° na dachach o mocniejszej ekspozycji na słońce.

Czwarty etap to fizyczny montaż ramy. Stopy z matą EPDM rozkłada się w siatce zgodnej z projektem, zwykle co 1,5-2 m wzdłuż rzędu paneli. Profile aluminiowe łączy się śrubami imbusowymi M8, a na szyny nakłada klemy mocujące moduły. Piątym krokiem jest ułożenie bloków balastowych w koszach lub na półkach ramy, zgodnie z kartą obciążeń producenta.

Po ustawieniu balastu montuje się same panele, wsuwając je od góry na klemy i dokręcając momentem 18-22 Nm. Klemy środkowe mocują dwa sąsiednie moduły do jednej szyny, klemy końcowe zamykają sekcję. Szósty krok to prowadzenie kabli: przewody stringów biegną w korytkach lub kanałach kablowych przymocowanych do ramy, z zachowaniem promienia gięcia ≥ 5 × średnica kabla.

Siódmym, niezbędnym etapem jest uziemienie ramy i odbiór przez elektryka z uprawnieniami SEP do 1 kV. Przewód LgYżo 6 mm² łączy wszystkie profile aluminiowe w jeden przewód wyrównawczy, który wpina się do szyny uziemiającej rozdzielni. Bez tego odbioru instalacja nie zostanie przyłączona do sieci OSD, a ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru.

W kwestiach formalnych warto znać różnicę między zgłoszeniem a pozwoleniem na budowę. Instalacja do 50 kW na dachu budynku mieszkalnego wymaga jedynie zgłoszenia do starostwa, chyba że obiekt stoi w strefie konserwatorskiej. Instalacje powyżej 50 kW lub na obiektach komercyjnych mogą wymagać pozwolenia, szczególnie gdy konstrukcja balastowa zmienia obciążenie dachu o ponad 5% wartości istniejącej.

Porównanie stelaża balastowego i inwazyjnego

Najczęstsze błędy przy obciążaniu dachu płaskiego fotowoltaiką

Pominięcie obliczeń wiatrowych to grzech główny tego typu instalacji. Monterzy bez uprawnień rozkładają bloczki „na oko", sugerując się jedynie masą modułów. Tymczasem wiatr w strefie III potrafi wytworzyć siłę, która wyrwie całe pole paneli, jeśli balastu brakuje choćby 10%. Raport Polskiego Towarzystwa Fotowoltaicznego z 2023 r. wskazuje, że 40% awarii instalacji na dachach płaskich wynika właśnie z niedoszacowania obciążenia wiatrem.

Drugim częstym uchybieniem jest brak konsultacji z konstruktorem budynku. Stropodach magazynu z płytą korytkową typu HC wytrzyma inne obciążenie niż strop żelbetowy monolityczny. Bez ekspertyzy nie sposób określić, czy 80 kg/m² dodatkowego balastu nie przekroczy rezerty nośności. W skrajnych przypadkach dochodzi do ugięcia stropu lub pęknięć w warstwie wyrównawczej.

Użycie nieodpowiednich podkładek pod membranę to trzeci błąd, który prowadzi do przecieków. Folie PVC nie tolerują kontaktu z ostrymi krawędziami betonu ani z tworzywem bez certyfikatu odporności na starzenie UV. Stosuje się wyłącznie maty EPDM lub XPS o grubości co najmniej 3 mm, z atestem producenta membrany. Brak tej warstwy powoduje, że po 2-3 latach woda przedostaje się pod stelaż i niszczy warstwę hydroizolacji.

Czwartym problemem jest mieszanie elementów różnych producentów stelaży. Choć profile aluminiowe wyglądają identycznie, ich grubość ścianki, skład stopu i tolerancje wymiarowe się różnią. Montaż klemy jednego systemu na szynie innego producenta może skutkować luzami, które po kilku cyklach termicznych przeradzają się w pęknięcia. Gwarancja obowiązuje wyłącznie przy zachowaniu kompletności oryginalnego systemu.

Piątym, bagatelizowanym błędem jest brak przeglądów okresowych. Stelaż balastowy wymaga kontroli co 12 miesięcy: sprawdzenia momentu dokręcenia śrub, stanu mat ochronnych, ewentualnych przemieszczeń bloków pod wpływem wiatru. Bez tej rutyny drobne odchylenia kumulują się i po 5 latach instalacja traci gwarancję producenta oraz ochronę ubezpieczeniową.

Kiedy nie stosować stelaża balastowego

Stelaż balastowy nie sprawdza się na dachach o spadku powyżej 5° bez dodatkowych kotew bocznych. Nie nadaje się też na obiektach o rezerwie nośności mniejszej niż 15 kg/m² oraz w strefach wiatrowych III i wyższych, gdy wysokość budynku przekracza 15 m. W takich warunkach konieczne bywa przejście na system hybrydowy z kotwieniem mechanicznym lub rezygnacja z montażu na dachu na rzecz gruntu.

Pamiętaj: każdy panel na dachu płaskim wymaga projektu z obliczeniami wiatrowymi i śniegowymi. Wykonawca bez uprawnień budowlanych nie jest w stanie prawidłowo dobrać balastu, a producent stelaża odmówi gwarancji przy montażu niezgodnym z kartą techniczną.

Konserwacja i przeglądy instalacji balastowej

Moduły fotowoltaiczne na stelażu balastowym wymagają czyszczenia 1-2 razy w roku, najlepiej wiosną po pyleniu topoli i jesienią przed sezonem śnieżnym. Zabrudzenia zmniejszają sprawność o 3-5%, ale w miastach przemysłowych strata potrafi sięgnąć 10%. Do mycia używa się miękkiej szczotki i wody demineralizowanej, bez detergentów, które mogłyby uszkodzić powłokę antyrefleksyjną szyby.

Coroczny przegląd obejmuje sprawdzenie momentu dokręcenia śrub klem (18-22 Nm), kontrolę wizualną mat EPDM oraz weryfikację położenia bloków balastowych. Wiatr potrafi przesunąć lżejsze bloczki o 2-3 cm, co z czasem prowadzi do nierównomiernego rozkładu masy. Po takim przeglądzie monter wystawia protokół, który stanowi podstawę ewentualnych roszczeń gwarancyjnych.

Co 5 lat warto zlecić termowizyjną inspekcję modułów kamerą FLIR lub podobną. Hot spoty, czyli przegrzane ogniwa, objawiają się jako jasne punkty na obrazie termicznym i sygnalizują uszkodzenie ogniwa lub luźne połączenie. Wczesne wykrycie pozwala wymienić pojedynczy moduł zamiast całego stringu, a ubezpieczyciel wymaga takiego przeglądu przy roszczeniach z tytułu gwarancji producenta.

Instalacja 10 paneli na dachu magazynu o powierzchni 1100 m² w strefie wiatrowej II wymaga zwykle 850-1050 kg balastu, rozkładanego na 30-40 stopach. Montaż zajmuje ekipie dwóch doświadczonych instalatorów 1,5 dnia roboczego, a odbiór elektryczny kolejne pół dnia. Łączny koszt robocizny wraz z materiałem oscyluje między 1200 a 1800 zł za każdy kilowat mocy zainstalowanej, w zależności od regionu i dostępności ekip.

Nie stosuj stelaża balastowego na dachach krytych papą bitumiczną bez warstwy rozdzielczej z geowłókniny 200 g/m². Bezpośredni kontakt bloczków betonowych z papą powoduje wgniecenia, w których zalega woda i przyspiesza degradację pokrycia.

Źródła danych i norm: PN-EN 1991-1-4 (Eurokod 1 - oddziaływania na konstrukcje, oddziaływania wiatru), PN-EN 1991-1-3 (oddziaływania śniegu), PN-EN 1999-1-1 (projektowanie konstrukcji aluminiowych), PN-EN 1993-1-1 (projektowanie konstrukcji stalowych), załączniki krajowe do norm Eurokod opublikowane w Dzienniku Urzędowym Ministra Infrastruktury. Mapy stref wiatrowych i śniegowych dostępne na portalu ISOK oraz w serwisie Głównego Urzędu Nadzoru Budowlanego (gunb.gov.pl). Raport Polskiego Towarzystwa Fotowoltaicznego „Bezpieczeństwo instalacji PV na dachach płaskich" (2023 r., pvt.org.pl).
