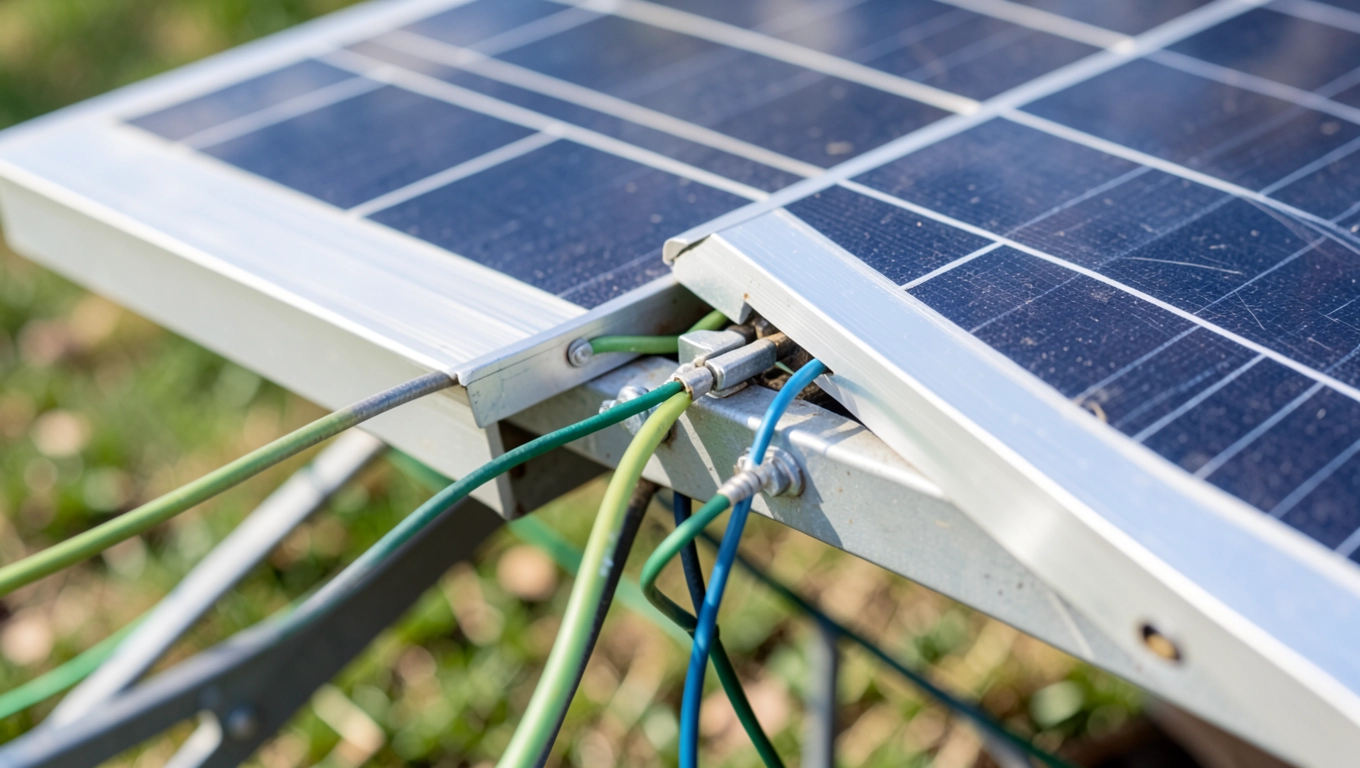

Dodatkowe panele do fotowoltaiki: jak podłączyć bez ryzyka

Dobór paneli do magazynu energii i inwertera hybrydowego

Kluczowy parametr, od którego zależy sens rozbudowy, to stosunek mocy zainstalowanej (wyrażonej w Wp) do pojemności akumulatora. Producenci magazynów energii zalecają, by na 1 kWh pojemności przypadało od 800 do 1200 Wp paneli, co wynika z bilansu energetycznego w najsłabszym miesiącu roku. Przy magazynie 10 kWh dolna granica to 8 kWp, górna zaś sięga 12 kWp.

• Dobór paneli do magazynu energii i inwertera hybrydowego
• Konfiguracja inwertera po rozbudowie instalacji PV
• Najczęstsze błędy przy rozbudowie fotowoltaiki zimą

Każdy dodatkowy moduł powiększa produkcję zimową średnio o 25-35% w porównaniu z instalacją bazową, ponieważ zwiększa się suma napięcia w łańcuchu oraz czas pracy inwertera w pobliżu punktu mocy maksymalnej. Jednocześnie proporcja ta chroni magazyn przed przeładowaniem latem, gdy dzienna produkcja potrafi piętnastokrotnie przewyższać pojemność akumulatora.

Przy doborze modułów do już działającego systemu hybrydowego trzeba zweryfikować trzy parametry techniczne. Napięcie obwodu otwartego (Voc) pojedynczego panelu i suma napięć wszystkich modułów w stringu nie mogą przekraczać maksymalnego napięcia wejściowego inwertera, które dla większości falowników jednofazowych wynosi 600 V, a trójfazowych 1000 V. Prąd zwarcia (Isc) po zsumowaniu w łańcuchu równoległym musi mieścić się w zakresie obsługiwanym przez tracker MPPT, najczęściej do 18 A na wejście. Tolerancja mocy (zazwyczaj 0-5 W lub 0/+5 W) wpływa na bilans całego łańcucha, bo najsłabsze ogniwo ogranicza wydajność wszystkich pozostałych.

Decydując się na moduły używane, trzeba zwrócić uwagę na trzy czynniki wpływające na bezpieczeństwo i wydajność. Degradacja roczna powyżej 0,7% roku dyskwalifikuje panel z dalszej pracy w rozbudowanej instalacji. Hot-spoty, czyli lokalne przegrzania ogniw spowodowane zacienieniem lub wadami wewnętrznymi, potrafią zniszczyć nie tylko pojedynczy moduł, ale cały string w przypadku braku optymalizatorów. Pęknięcia mikroskopowe szkła hartowanego zmniejsz transmisję promieniowania i przyspieszają korozję kontaktów, przez co zimą, gdy wilgotność powietrza przekracza 85%, wzrasta ryzyko zwarć.

Tabela porównawcza typów paneli

Jeśli planujesz podłączyć dodatkowe panele fotowoltaiczne do istniejącej instalacji hybrydowej, wybór modułów bifacjalnych ma sens tylko wtedy, gdy dach lub grunt zapewnia wysokie albedo, czyli zdolność odbijania światła. Śnieg pokrywający okoliczne powierzchnie potrafi zwiększyć uzysk tylnej strony o 8-12%, jednak w praktyce montażowej taka konfiguracja wymaga podwyższenia konstrukcji o 60-80 cm, co generuje dodatkowe koszty i obciążenie wiatrem.

Konfiguracja łańcuchów: szeregowo czy równolegle?

Łączenie szeregowe podnosi napięcie, ale sumuje też Voc wszystkich modułów. Przy typowym panelu 455 W i Voc równym 41 V, dziesięć modułów w stringu daje 410 V, co wciąż mieści się w limicie 600 V dla większości falowników jednofazowych. Połączenie równoległe zwiększa prąd, lecz nie zmienia napięcia pojedynczego stringu, przez co sprawdza się przy konieczności ominięcia zacienienia, gdzie diody bocznikujące w panelach odcinają część łańcucha.

Mieszanie paneli o różnej mocy lub typie w jednym stringu prowadzi do efektu najsłabszego ogniwa, ponieważ inwerter wyszukuje punkt pracy dla całej gałęzi, a nie dla pojedynczego modułu. Nowsze falowniki hybrydowe oferują dwa niezależne trackery MPPT, co pozwala na przykład na podłączenie stringu z panelami wschodnimi do MPPT1, a zachodnich do MPPT2, z osobną optymalizacją napięcia. Przy rozbudowie instalacji o magazyn energii warto sprawdzić, czy inwerter obsługuje asymetryczną konfigurację MPPT, bo to jeden z najprostszych sposobów zwiększenia uzysku zimą o 6-9% bez wymiany żadnego komponentu.

Konfiguracja inwertera po rozbudowie instalacji PV

Rekalibracja falownika hybrydowego po dołożeniu nowych modułów to krok, którego pominięcie potrafi zniweczyć całą inwestycję. W trybie on-grid inwerter priorytetyzuje zasilanie odbiorników, ładowanie magazynu i dopiero potem oddawanie nadwyżek do sieci energetycznej. Po rozbudowie proporcje te się zmieniają i wymagają ręcznej korekty w panelu operatorskim urządzenia.

Pierwszy parametr do zmiany to napięcie absorpcji (absorption voltage), czyli wartość, do której inwerter ładuje akumulator, zanim przejdzie w fazę podtrzymania. Dla magazynów litowo-żelazowo-fosforanowych (LiFePO₄) wynosi ono zwykle 54,0-55,2 V, a ołowiowo-żelazowych 56,0-58,0 V. Niewłaściwe ustawienie skraca żywotność ogniw nawet o 30% w skali pięciu lat.

Tabela zmian ustawień inwertera

Drugi istotny element to tryb pracy off-grid, czyli zdolność do samodzielnego zasilania domu podczas awarii sieci energetycznej. W instalacjach hybrydowych z magazynem energii funkcja ta wymaga aktywacji przekaźnika anti-islanding, który odcina inwerter od sieci w momencie zaniku napięcia zewnętrznego. Bez tego zabezpieczenia grozi porażenie ekip technicznych naprawiających linię, a ubezpieczyciel odmówi wypłaty odszkodowania.

Priorytet ładowania magazynu względem oddawania energii do sieci zmienia się po rozbudowie z powodu większej produkcji z samego rana. W konfiguracji wyjściowej inwerter często ładuje baterię do 80% pojemności, a resztę kieruje do odbiorników domowych. Po zwiększeniu mocy paneli o 40% warto podnieść ten próg do 90-95%, bo zimą każdy kilowatogodzin zmagazynowany rano oznacza możliwość uniknięcia importu z sieci wieczorem. Zmiana ta musi być jednak skoordynowana z taryfą energetyczną, ponieważ przy rozliczeniu net-billingowym nadwyżki oddane do sieci mają wartość rynkową niższą o 20-35% od ceny detalicznej prądu.

Kalibracja po stronie oprogramowania

Nowoczesne inwertery hybrydowe pozwalają na aktualizację oprogramowania firmware przez aplikację mobilną lub port Ethernet. Po każdej zmianie konfiguracji stringów producent zaleca przeprowadzenie pełnej kalibracji, która trwa od 6 do 14 godzin i polega na pomiarze rzeczywistych charakterystyk I-V każdego łańcucha. Proces ten wykrywa niezgodności między zadeklarowaną a faktyczną mocą paneli oraz pozwala inwerterowi na precyzyjne śledzenie punktu mocy maksymalnej.

Parametr boost, czyli chwilowe podwyższenie napięcia ładowania na początku fazy absorpcji, ma znaczenie zwłaszcza przy akumulatorach pracujących w niskich temperaturach. Poniżej 5°C reakcje chemiczne w ogniwach LiFePO₄ zwalniają, przez co standardowe napięcie absorpcji nie wystarcza do pełnego nasycenia materiału katodowego. Boost o wartości 0,5-1,0 V ponad nominalną absorpcję, stosowany przez 10-15 minut, rozgrzewa akumulator prądem ładowania i przywraca prawidłową kinetykę reakcji. Bez tej korekty pojemność użytkowa magazynu 10 kWh zimą spada do 7-8 kWh, co oznacza utratę 20-30% zapasu energii w najmniej korzystnym okresie roku.

Najczęstsze błędy przy rozbudowie fotowoltaiki zimą

Zima to najgorszy moment na montaż, ale jednocześnie jedyny, kiedy wielu właścicieli domów zauważa, że ich magazyn energii nie domyka bilansu. Pośpiech w połączeniu z niskimi temperaturami i mokrym dachem prowadzi do pomyłek, które w sezonie letnim pozostałyby niezauważone, a zimą odbijają się na każdym rachunku za prąd.

Montaż bez wyłączenia inwertera

Najpoważniejszy błąd, z jakim można się spotkać, to praca na panelach pod napięciem. Każdy moduł fotowoltaiczny generuje prąd już przy oświetleniu 50 W/m², co odpowiada pochmurnemu zimowemu dniu. Dotknięcie odsłoniętych końcówek stringu grozi porażeniem napięciem 300-600 V DC, które jest znacznie groźniejsze od porażenia prądem przemiennym o tej samej wartości, ponieważ mięsień sercowy nie jest w stanie samoczynnie się uwolnić. Jedynym sposobem na bezpieczną pracę jest wyłączenie rozłącznika DC po stronie inwertera oraz zakrycie paneli nieprzezroczystą folią, która odcina dostęp światła do ogniw.

Drugie zagrożenie, często bagatelizowane, to brak wyrównania potencjałów między konstrukcją montażową a szyną ochronną PE. Jeśli haki lub śruby mocujące nie mają połączenia z uziemieniem budynku, w przypadku przebicia izolacji panelu napięcie pojawia się na całej metalowej ramie. Norma PN-HD 60364-7-712 wymaga, by rezystancja uziemienia nie przekraczała 10 Ω, a przekrój przewodu ochronnego wynosił minimum 6 mm² dla miedzi. Pomiar rezystancji po montażu to obowiązkowy punkt każdej rozbudowy, którego pominięcie może skutkować odmową odbioru instalacji przez zakład energetyczny.

Zacienienie nowo dodanych paneli

Panele montowane na tej samej połaci dachowej co istniejąca instalacja wydają się oczywistym wyborem, jednak zimą kąt padania promieni słonecznych spada do 15-20°, przez co cień komina, anteny czy sąsiedniego budynku pokrywa znacznie większą powierzchnię niż latem. Jeden zacieniony moduł w stringu bez optymalizatorów obniża wydajność całego łańcucha o 25-40%, ponieważ diody bocznikujące odłączają cały panel zamiast pojedynczych ogniw. Rozwiązaniem jest podział stringu na dwie gałęzie z osobnymi wejściami MPPT lub zastosowanie optymalizatorów mocy, które pozwalają każdemu panelowi pracować niezależnie.

Inny typowy błąd to łączenie paneli o różnym kącie nachylenia w jednym stringu. Moduły na dachu południowym pod kątem 35° i na ścianie pionowej generują różne napięcia, a ich suma w stringu daje wartość pośrednią, która nie odpowiada punktowi mocy maksymalnej żadnego z łańcuchów. Fizycznie zjawisko to wynika z faktu, że natężenie fotoprądu w ogniwie zależy wykładniczo od kąta padania światła, a nie liniowo, przez co nawet pozornie niewielka różnica ustawienia przekłada się na duże dysproporcje w produkcji.

Niedostosowanie zabezpieczeń

String box, czyli skrzynka rozdzielcza z bezpiecznikami topikowymi i ogranicznikami przepięć, musi zostać rozbudowana proporcjonalnie do liczby dodanych stringów. Bezpiecznik o wartości 15 A zabezpiecza string o prądzie zwarcia Isc do 12 A, ale jeśli do równoległego łańcucha dołączymy drugi string o identycznym Isc, sumaryczny prąd zwarcia wzrasta do 24 A, co wymaga wymiany bezpiecznika na 25 A. Pominięcie tej zależności prowadzi do przepalenia topików przy każdym większym zachmurzeniu, gdy prąd chwilowo przekracza wartość znamionową.

Ograniczniki przepięć typu 1+2 chronią przed wyładowaniami atmosferycznymi i przepięciami łączeniowymi w sieci energetycznej. W instalacji rozbudowanej o więcej niż 30% mocy pierwotnej wymiana tych elementów na nowe staje się obowiązkowa, ponieważ ich zdolność absorpcji energii wyrażona w kA (typowo 5-12,5 kA) ulega zużyciu przy każdym zadziałaniu. Jeśli ogranicznik pracuje od pięciu lat i przeszedł kilkanaście przepięć, jego skuteczność spada poniżej 40%, co w sezonie burzowym kończy się zniszczeniem inwertera.

Błędy w okablowaniu

Przekrój przewodów solarnych wynika z dwóch kryteriów: dopuszczalnego spadku napięcia (maksymalnie 1-2% na całej długości stringu) oraz wytrzymałości prądowej izolacji. Dla stringu o prądzie 11 A i długości 25 metrów przekrój 4 mm² zapewnia spadek napięcia około 1,8%, co mieści się w normie. Jednak przy rozbudowie o kolejne 15 metrów ten sam przekrój daje już spadek 2,9%, przekraczając dopuszczalne wartości i wymuszając wymianę na 6 mm². Konsekwencją zbyt cienkiego kabla jest nie tylko spadek mocy, ale też nagrzewanie się izolacji, które zimą przyspiesza jej kruszenie.

Złączki MC4, stosowane do łączenia paneli, muszą pochodzić od tego samego producenta i mieć identyczny kod partii. Mieszanie złączek różnych serii, nawet nominalnie kompatybilnych, prowadzi do korozji styków w ciągu 2-3 lat, ponieważ różnice w składzie stopu mosiądzu powodują powstawanie ogniwa galwanicznego w obecności wilgoci. Rezystancja przejścia wzrasta wtedy z 0,3 mΩ do 5-10 mΩ, co przy prądzie 10 A generuje straty cieplne rzędu 1 W na każdym złączu.

Koszty i opłacalność rozbudowy

Ceny paneli monokrystalicznych o mocy 450-460 W w 2025 roku oscylują między 380 a 520 PLN za sztukę, w zależności od producenta i klasy ogniw. Konstrukcja montażowa na dach skośny to wydatek 120-180 PLN na panel, a okablowanie solarne w przekroju 6 mm² kosztuje około 8-12 PLN za metr bieżący. Kompletny string box z zabezpieczeniami to koszt 450-900 PLN, a usługa elektryka z uprawnieniami SEP to 1500-3500 PLN, w zależności od regionu.

Montaż własny zmniejsza koszt inwestycji o 20-35%, ale wymaga posiadania uprawnień do pracy przy instalacjach elektrycznych powyżej 1 kV oraz znajomości normy PN-HD 60364. Bez odbioru przez uprawnionego elektryka zakład energetyczny nie zgodzi się na zwiększenie mocy przyłączeniowej, a ubezpieczyciel może odmówić ochrony polisy mieszkaniowej w razie pożaru.

Zwrot z inwestycji w dodatkowe panele przy istniejącym magazynie energii wynosi 4-7 lat, ponieważ każdy kilowatogodzin wyprodukowany zimą zastępuje prąd kupowany z sieci po cenie detalicznej 1,05-1,25 PLN brutto. Przy rozbudowie z 5 kWp do 8 kWp zwiększa się dzienna produkcja zimowa z 6-9 kWh do 12-17 kWh, co wystarcza do pełnego naładowania magazynu 10 kWh nawet w grudniu. Uniknięcie importu z sieci przez 30-45 dni w roku przekłada się na oszczędność 1200-2200 PLN rocznie, a przy taryfie dynamicznej różnice te sięgają 3000 PLN.

Realne efekty zimowe

Instalacja o mocy 8 kWp z magazynem 10 kWh w typowym domu jednorodzinnym o zużyciu 12 kWh dziennie osiąga w grudniu 40-60% autokonsumpcji, w porównaniu do 20-30% przy instalacji 5 kWp. Pełne naładowanie magazynu następuje około godziny 11:00-12:00 w południe, zamiast o 14:00-15:00 jak w przypadku bazowej wielkości systemu. Różnica czterech godzin ma znaczenie dla pokrycia popołudniowego szczytu zużycia, gdy włączają się oświetlenie, sprzęt AGD i ogrzewanie elektryczne.

Dodatkowe panele wpływają też na wartość eksportowaną do sieci. Przy rozliczeniu net-billingowym nadwyżki sprzedawane są po cenie rynkowej z Rynku Dnia Następnego, która zimą waha się od 0,28 do 0,62 PLN za kWh. Każdy kilowatogodzin niewykorzystany lokalnie przynosi zatem niższy dochód niż koszt zakupu prądu z sieci, dlatego priorytetem inwertera powinno być maksymalne pokrycie zużycia własnego, a dopiero potem eksport nadwyżek.

Masz już za sobą rozbudowę instalacji o dodatkowe panele? Podziel się uzyskanymi wynikami i spostrzeżeniami w komentarzu.

Źródła danych i normy:
Norma PN-HD 60364-7-712 (Instalacje elektryczne niskiego napięcia. Instalacje fotowoltaiczne)
Dane producentów paneli: karty katalogowe modułów monokrystalicznych N-type i P-type
Dane producentów inwerterów hybrydowych: instrukcje konfiguracji MPPT oraz limitów Voc/Isc
Ceny rynkowe paneli i komponentów: raporty branżowe oraz oferty dystrybutorów (styczeń 2025)
Taryfy energetyczne: ceny detaliczne sprzedawców prądu dla gospodarstw domowych (2025)
Warunki techniczne przyłączenia: wymagania operatorów sieci dystrybucyjnych (OSD)
Strona internetowa: ure.gov.pl (Urząd Regulacji Energetyki), pse.pl (Polskie Sieci Elektroenergetyczne)
