Montaż fotowoltaiki – kompletny przewodnik 2025

Montaż fotowoltaiki otwiera drzwi do niezależności energetycznej, ale sukces zależy od precyzyjnego wyboru orientacji i nachylenia paneli, które maksymalizują produkcję energii nawet w zmiennym klimacie Polski. Dostosowanie instalacji do typu dachu skośnego, płaskiego, blachodachówki czy gruntu wymaga znajomości specjalistycznych technik, by uniknąć strat wydajności. Koszty robocizny pochłaniają zazwyczaj 5-10 procent całkowitej inwestycji, a cały proces dla systemu o mocy 5 kWp trwa zwykle 1-3 dni, co czyni go dostępnym nawet dla samodzielnych majsterkowiczów po konsultacji z fachowcem.

• Orientacja i nachylenie w montażu fotowoltaiki
• Montaż fotowoltaiki na dachu skośnym
• Montaż fotowoltaiki na dachu płaskim
• Montaż fotowoltaiki na blachodachówce
• Montaż fotowoltaiki na gruncie
• Montaż fotowoltaiki – cena i czas robocizny
• Błędy w montażu fotowoltaiki
• Pytania i odpowiedzi: montaż fotowoltaiki

Orientacja i nachylenie w montażu fotowoltaiki

Orientacja paneli fotowoltaicznych na południe zapewnia najwyższą wydajność w warunkach środkowoeuropejskich, gdzie słońce kulminuje na południowym niebie przez większość roku. Nachylenie w zakresie 30-35 stopni optymalizuje wychwyt promieniowania, minimalizując straty spowodowane zbyt płaskim lub stromym kątem. W Polsce, ze średnim nasłonecznieniem 1000-1100 kWh/m² rocznie, panele skierowane na wschód-zachód tracą do 15 procent energii w porównaniu z południową ekspozycją. Wybór azymutu 180 stopni, czyli czystego południa, podnosi roczną produkcję o 20-25 procent względem orientacji północnej. Te parametry wyznaczają fundament efektywności całej instalacji.

Optymalne kąty w różnych regionach Polski

W północnej Polsce nachylenie 33-37 stopni lepiej kompensuje niższe nasłonecznienie, podczas gdy na południu wystarczy 28-32 stopnie dla zrównoważonej produkcji zimowo-letniej. Latem kąt 20-25 stopni zapobiega przegrzaniu modułów, co spada sprawność o 0,4-0,5 procenta na każdy stopień powyżej 25°C. Zimą stromsze nachylenie do 50-60 stopni usuwa śnieg naturalnie, przywracając pełną moc po opadach. Narzędzia jak PVGIS pozwalają symulować te ustawienia z dokładnością do 5 procent błędu. Rozumiesz, jak precyzja tu zmienia rachunek za prąd na Twoją korzyść.

Dostosowanie do istniejącej konstrukcji dachu często wymaga kompromisów, ale odchylenie do 30 stopni od optimum powoduje spadek poniżej 10 procent mocy. Dla dachów o nachyleniu 15-20 stopni stosuje się regulowane uchwyty, podnoszące panele o dodatkowe 10-15 stopni. W ten sposób nawet niestandardowe budynki osiągają 95 procent potencjalnej wydajności. Pamiętaj, by mierzyć kąt za pomocą inklinometru przed zakupem komponentów montażowych.

Zobacz także: Instalacja fotowoltaiczna 20 kW: cena z montażem 2025

Metody pomiaru i korekty

Użyj aplikacji mobilnych z kompasem i żyroskopem do wstępnej oceny azymutu, a następnie niwelatora laserowego dla nachylenia z precyzją 0,1 stopnia. W miejscach zacienionych przez kominy koryguj orientację o 10-15 stopni, by uniknąć mikrostrat. Te kroki gwarantują, że instalacja produkuje energię zgodnie z oczekiwaniami, bez rozczarowań w pierwszych miesiącach eksploatacji.

Panele bifacjalne, wychwytujące światło z obu stron, tolerują odchylenia do 45 stopni, co otwiera opcje dla wschodnich lub zachodnich połaci dachowych. Ich tylna strona dodaje 10-30 procent mocy dzięki odbiciom od podłoża. W Polsce rosnąca popularność takich modułów sprawia, że nawet nieidealna orientacja staje się opłacalna przy spadku cen o 20 procent w ostatnich latach.

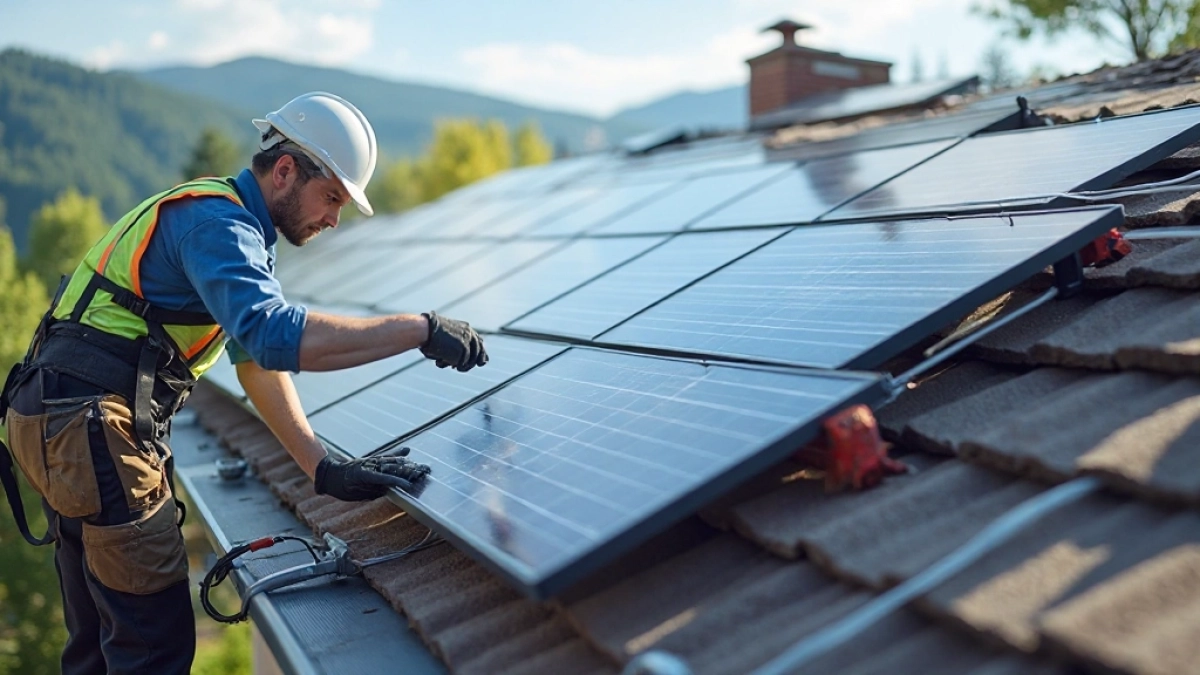

Montaż fotowoltaiki na dachu skośnym

Na dachu skośnym montaż fotowoltaiki wykorzystuje naturalne nachylenie, oszczędzając na dodatkowych konstrukcjach i osiągając sprawność bliską optimum. Standardowa procedura zaczyna się od oceny nośności krokwi, która musi wytrzymać 15-20 kg/m² ciężaru paneli plus śnieg. Używa się aluminiowych szyn montażowych przykręcanych do łat dachowych za pomocą haków uniwersalnych. Cały szkielet mocuje się co 1,2-1,8 metra, zapewniając wentylację pod modułami o 5-10 cm. To rozwiązanie dominuje w 70 procentach domowych instalacji w Polsce.

Zobacz także: Instalacja fotowoltaiczna 2 kW cena z montażem 2025

Pierwszy etap to demontaż fragmentu pokrycia dachowego, by uzyskać dostęp do konstrukcji nośnej. Haki wbijane są w krokiew w rozstawie zgodnym z pozycją paneli, zazwyczaj 4-6 na moduł. Następnie szyny poziomuje się laserem, unikając naprężeń termicznych. Panele kładzie się z przerwami 2-5 cm dla cyrkulacji powietrza, co zapobiega nagrzewaniu powyżej 65°C. Zabezpieczenia antyśniegowe, jak listwy, chronią przed zsuwaniem mas śniegu.

• Sprawdź nośność dachu za pomocą inżyniera statyka – norma PN-EN 1991-1-3 wymaga analizy obciążeń dynamicznych.
• Zamocuj haki w krokwiach, nie w łatach, dla stabilności na 25 lat.
• Poziomuj szyny z dokładnością 2 mm na metr długości.
• Podłącz kable w rynnach dachowych z uszczelkami IP67.
• Ostatecznie przetestuj system pod obciążeniem 1,5 raza mocy znamionowej.

Wentylacja i termika modułów

Wentylacja pod panelami obniża temperaturę o 15-20°C, podnosząc wydajność o 8-10 procent w upalne dni. Szczeliny boczne i dolne dolot powietrza tworzą komin termiczny, usuwający ciepło. W Polsce, z latem powyżej 30°C, to klucz do uniknięcia strat 20-procentowych. Regularna inspekcja szczelin zapobiega akumulacji liści czy ptasich gniazd.

Dla dachów o nachyleniu poniżej 25 stopni stosuje się wsporne ramy aluminiowe, podnoszące kąt bez ingerencji w pokrycie. Kosztują one 20-30 procent więcej, ale zwiększają produkcję o 15 procent. Montaż trwa 2 dni dla 10 paneli, z naciskiem na symetrię układu.

Montaż fotowoltaiki na dachu płaskim

Dach płaski wymaga wolnostojących ram balastowych lub mocowanych, by symulować optymalne nachylenie 30-35 stopni. Balasty z betonowych bloków o wadze 40-60 kg/m² stabilizują konstrukcję bez wiercenia, idealne dla membran EPDM czy papy. Panele ustawia się w rzędach z odstępami 50-70 cm dla cienia i wentylacji. W Polsce ta metoda zyskuje na popularności w budynkach usługowych, stanowiąc 15 procent nowych instalacji.

Konstrukcje balastowe krok po kroku

Rozpocznij od projektu z obliczeniem balastu – na 1 kWp potrzeba 800-1200 kg, zależnie od wiatru do 150 km/h. Ustaw ramy aluminiowe na podkładkach antypoślizgowych, skierowane na południe. Moduły mocuje się zaciskami środkowymi i końcowymi, z przerwami antyśniegowymi. Wentylacja dolna 15 cm zapobiega kondensacji wilgoci. Test wiatrowy symuluje warunki sztormowe.

• Oblicz obciążenie wiatrem wg PN-EN 1991-1-4 dla strefy II Polski.
• Rozmieść balasty w siatce 1x1 m dla równomiernego rozkładu.
• Ustaw nachylenie z regulowanymi wspornikami co 5 stopni.
• Zabezpiecz krawędzie przed ptakami siatkami 2 mm oczka.
• Sprawdź szczelność membrany po montażu.

Mocowane ramy penetrują dach punktowo, z uszczelkami silikonowymi, redukując balast o połowę. Nadają się do dachów o nośności powyżej 100 kg/m². Produkcja energii rośnie o 25 procent dzięki regulacji sezonowej kąta. W zimie zwiększ nachylenie do 50 stopni dla samooczyszczania ze śniegu.

Hybrydowe systemy z magazynami energii integrują się tu łatwo, z okablowaniem pod membraną. Koszty balastów to 10-15 procent budżetu, ale eliminują ryzyko przecieków. W dużych instalacjach powyżej 50 kWp stosuje się trackery słoneczne, podnoszące wydajność o 30 procent.

Montaż fotowoltaiki na blachodachówce

Blachodachówka panelowa wymaga zaciskowych uchwytów, które chwytają fale blachy bez wiercenia, zachowując 30-letnią gwarancję pokrycia. Haki uniwersalne mocuje się na górnych i dolnych falach, z rozstawem 350-500 mm między szynami. Aluminiowe szyny z anodą antykorozyjną łączą moduły klemami. Ta technika zapobiega kondensacji pod panelami dzięki szczelinom wentylacyjnym 8-12 cm. Stanowi wybór dla 40 procent dachów w Polsce.

Pierwszy krok to czyszczenie powierzchni i pomiar fal blachy – trapezowa czy modułowa dyktuje typ zacisku. Ustaw szyny równolegle do kalenicy, z spadkiem 1-2 procent dla odpływu wody. Panele kładzie się z zakładkami 5 cm, unikając mostków termicznych. Okablowanie prowadzi się w profilach z uszczelkami.

• Wybierz zaciski dedykowane do profilu blachy (np. 35 mm fala).
• Mocuj co 1,5 m szyny do 4-6 haczy na odcinek.
• Użyj podkładek gumowych antyślizgowych pod zaciski.
• Zabezpiecz przed kondensacją taśmami paroszczelnymi.
• Przetestuj na wibracjach symulując hail 25 mm średnicy.

Wyzwania termiczne i antykorozyjne

Blacha nagrzewa się do 70°C, więc dystans 10 cm pod panelami tworzy bufor termiczny, stabilizując sprawność. Antykorozyjne powłoki poliestrowe wymagają izolacji galwanicznej zacisków. W warunkach nadmorskich stosuj stal nierdzewną AISI 316. Te detale przedłużają żywotność do 40 lat.

Dla dachów z panelami sandwich zaciski penetrują klej, ale z kołnierzami EPDM. Montaż samodzielny jest możliwy po szkoleniu, trwając 1 dzień na 8 modułów. Unikaj cięcia blachy – zaciski adaptują się do krzywizn.

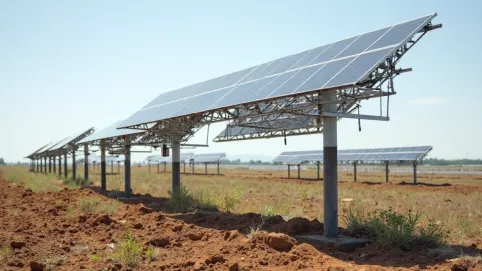

Montaż fotowoltaiki na gruncie

Montaż naziemny na gruncie daje pełną swobodę orientacji i nachylenia, idealny dla działek bez dachu lub zacienionych połaci. Konstrukcje aluminiowe lub stalowe kotwione fundamentami betonowymi 80x80x100 cm na słupek wytrzymują wiatr 160 km/h. Panele ustawia się w rzędach z odstępami 2-3 m między nimi, minimalizując cień. W Polsce ta opcja sprawdza się na farmach do 100 kWp, z produkcją 1050 kWh/kWp rocznie.

Fundamenty i stabilizacja

Wiertnica ręczna lub mechaniczna tworzy otwory, wlewany beton C20/25 zbrojony prętami 12 mm. Słupki 10x10 cm osadza się na 70 cm głębokości wg mrozu gruntowego. Ramy regulowane pozwalają na sezonową korektę kąta. Poziomowanie laserowe zapewnia precyzję 1 mm/m.

• Przeprowadź badanie geotechniczne gruntu na nośność min. 150 kPa.
• Kotwuj śruby galwanizowane M12 do betonowych bloków.
• Rozstaw rzędy z kątem cienia poniżej 5 procent rocznej produkcji.
• Użyj siatek antykrzywicielowych pod panelami.
• Zintegruj z systemem monitoringu wilgotności gruntu.

Śruby gruntowe spirale o długości 2-3 m redukują prace ziemne o 70 procent, nadając się do gleb gliniastych. Kosztują 20 procent mniej niż beton, instalując się w 4 godziny na 10 paneli. Wentylacja naturalna pod modułami chłodzi je efektywniej niż na dachu.

Dla dużych systemów trackery jednoosiowe obracają panele za słońcem, dodając 20-25 procent mocy. Wymagają jednak miejsca 1,5 raza większego. W zacienionych ogrodach ta metoda bije dachowe o 15 procent wydajności.

Okablowanie podziemne w rurach PCV 50 mm chroni przed gryzoniami i wilgocią. Łączniki MC4 z IP68 wytrzymują 25 lat cykli termicznych.

Montaż fotowoltaiki – cena i czas robocizny

Koszt montażu fotowoltaiki wynosi 5-10 procent całkowitej inwestycji, czyli dla systemu 5 kWp około 1500-3000 zł, obejmując materiały i robociznę. Czas realizacji małych instalacji do 10 kWp to 1-3 dni, zależnie od dostępności ekipy i warunków pogodowych. Większe systemy wymagają 5-7 dni z powodu koordynacji komponentów. Administracja, jak zgłoszenie do operatora, dodaje 200-500 zł i 2 tygodnie oczekiwania.

Ceny wahają się regionalnie: na Mazowszu 6-8 zł/Wp, na Śląsku 5-7 zł/Wp dzięki konkurencji. Samodzielny montaż obniża wydatki o 40 procent, ale ryzykując gwarancję producenta. Profesjonalna ekipa z certyfikatem UDT gwarantuje zgodność z normą PN-EN 62446.

Wykres kosztów w zależności od mocy

Czas robocizny skraca się przy prefabrykowanych ramach o 30 procent. Dla dachów płaskich balasty dodają 20 procent do ceny, ale eliminują prace dekarskie. Inwestycja zwraca się w 6-8 lat przy dotacjach do 50 procent.

Samodzielny montaż nadaje się do gruntowych struktur z gotowymi kitami – pakiety za 800 zł/kWp zawierają śruby i zaciski. Wymaga jednak narzędzi jak wiertnica i dźwig ręczny. Profesjonaliści ubezpieczają prace od szkód.

Błędy w montażu fotowoltaiki

Najczęstszym błędem jest ignorowanie zacienienia, które redukuje produkcję całego łańcucha o 50 procent bez optymalizatorów. Mocowania zbyt luźne powodują wibracje, przyspieszając zużycie o 2-3 razy. Niewłaściwy rozstaw szyn prowadzi do ugięcia paneli pod śniegiem 100 kg/m². Zawsze symuluj cień roczny narzędziami 3D.

Brak wentylacji powoduje hotspoty, spadając sprawność o 15 procent i skracając żywotność do 15 lat zamiast 30. Używaj termowizji do detekcji po montażu. Okablowanie bez osłon UV degraduje się w 5 lat, powodując przerwy.

• Nie pomijaj testu izolacji kabli – rezystancja min. 100 MΩ.
• Unikaj montażu w strefach zalewowych bez podwyższenia.
• Nie przekraczaj gęstości prądu 10 A/mm² w przewodach.
• Sprawdzaj uziemienie z ciągłością poniżej 0,5 Ω.
• Dokumentuj każde połączenie zdjęciami dla gwarancji.

Problemy elektryczne i mechaniczne

Złe podłączenie inwertera powoduje asymetrię faz, karaną przez dystrybutora. Używaj DC arc-fault protection dla bezpieczeństwa. Mechanicznie, nierówne szyny naprężają ramki paneli, prowadząc do mikropęknięć. Poziomuj z tolerancją 1 mm.

Niedoszacowanie obciążeń wiatrowych przesuwa konstrukcje o 10-20 cm w porywach. Norma wymaga czynnika bezpieczeństwa 1,5. Regularne przeglądy termowizyjne wykrywają 80 procent usterek zanim wpłyną na rachunek.

Samodzielne korekty po błędach fachowców kosztują 2-3 razy więcej. Zawsze żądaj protokołu odbioru z pomiarami IV krzywych paneli.

Pytania i odpowiedzi: montaż fotowoltaiki

• Jakie są koszty montażu instalacji fotowoltaicznej?

  Koszt montażu stanowi zazwyczaj 5-10% całkowitej inwestycji w system PV, plus opłaty administracyjne za podłączenie do sieci. Dla instalacji domowej o mocy 5 kWp to około 5-10 tys. zł, w zależności od skomplikowania dachu i lokalizacji.

• Ile czasu trwa montaż fotowoltaiki?

  Montaż małych systemów (do 10 kWp) zajmuje zwykle 1-3 dni, w tym instalację paneli, inwertera i okablowania. Większe instalacje mogą wymagać tygodnia, z uwzględnieniem warunków pogodowych i formalności.

• Jak montować panele fotowoltaiczne na dachu z blachodachówką?

  Na blachodachówce stosuje się specjalne szyny montażowe z uszczelkami, mocowane do krokwi bez wiercenia w blachę. Panele ustawia się pod kątem 30-35° na stronę południową, z odstępem 10-20 cm od krawędzi dachu dla wentylacji i dostępu serwisowego.

• Jakie elementy fotowoltaiki można zamontować samodzielnie?

  Samodzielnie można zamocować ramy i szyny na dachu, ułożyć okablowanie DC oraz skonfigurować inwerter hybrydowy z MPPT. Profesjonalny montaż wymagany jest dla podłączenia do sieci i certyfikacji, by uniknąć utraty gwarancji i dotacji.
