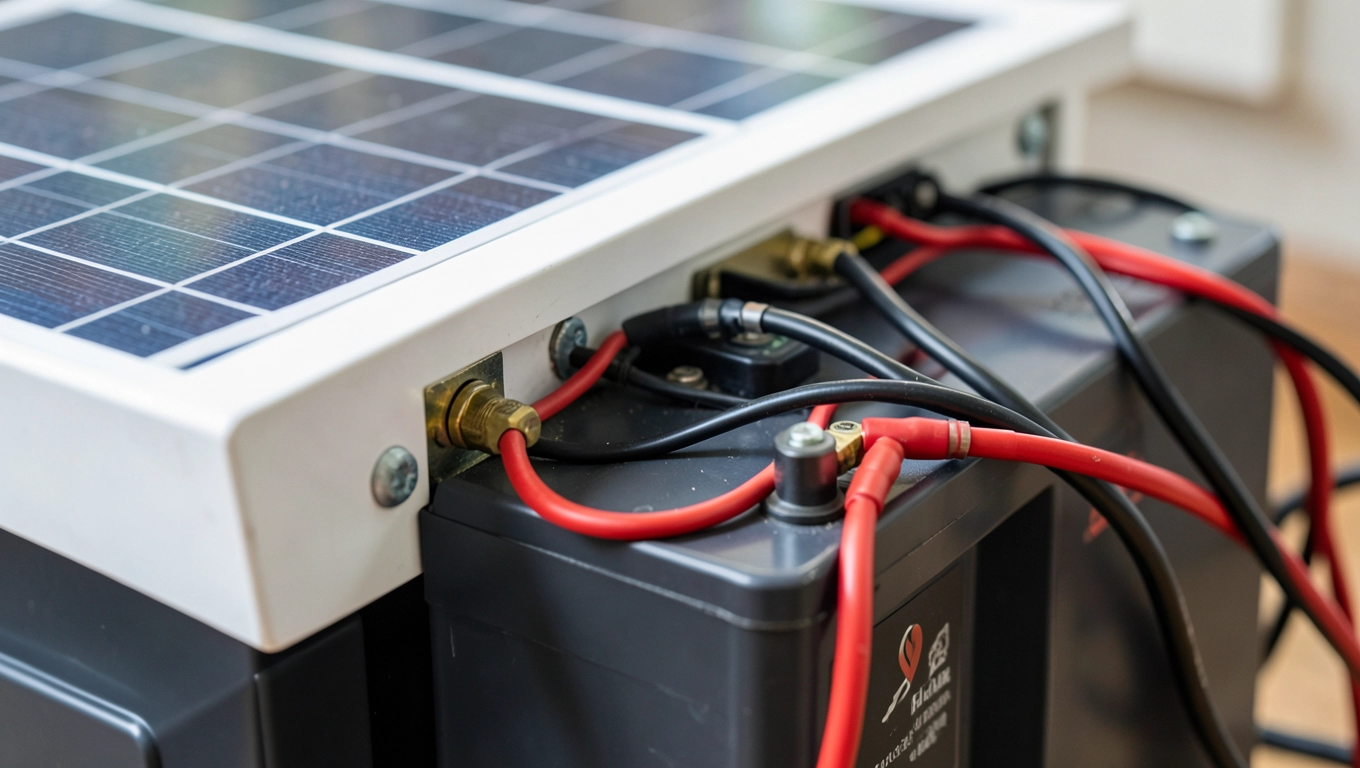

Jak podłączyć panel fotowoltaiczny do akumulatora krok po kroku

Podłączenie panelu fotowoltaicznego do akumulatora nie wymaga ani uprawnień elektrycznych, ani specjalistycznych narzędzi, ale wymaga jednej rzeczy: zrozumienia, dlaczego kolejność kabli ma znaczenie i co dokładnie robi regulator między panelem a baterią. Większość problemów, które widujesz na forach, rodzi się nie z braku umiejętności, lecz z pominięcia dwóch zdań w instrukcji regulatora. Ten tekst idzie głębiej niż schemat „panel-regulator-akumulator". Pokazuje fizykę napięcia, dobór komponentów do konkretnych warunków i realne bilanse energetyczne, bez których kupujesz zestaw, który ma prawo nie spełnić oczekiwań.

• Jak podłączyć panel fotowoltaiczny do akumulatora - kolejność i fizyka połączeń
• Wybór regulatora ładowania do panelu i akumulatora
• Dobór akumulatora do panelu fotowoltaicznego 20W
• Najczęstsze błędy przy podłączaniu panelu do akumulatora
• Co da się zasilić z panela 20W podłączonego do akumulatora
• Kiedy zestaw 20W ma sens, a kiedy nie

Jak podłączyć panel fotowoltaiczny do akumulatora - kolejność i fizyka połączeń

Sekwencja montażu nie jest kwestią wygody. To kwestia ochrony regulatora przed skokiem napięcia oraz akumulatora przed ładowaniem w złym kierunku. Gdy panel 20W trafi na zaciski regulatora przy pustym wejściu akumulatorowym, układ scalony sterujący MOSFET-em widzi napięcie wyższe niż zadeklarowany próg i wchodzi w tryb zabezpieczenia.

Dlatego zawsze łączysz najpierw akumulator z regulatorem. W ten sposób kontroler otrzymuje referencyjne 12V i dopasowuje do nich parametry ładowania. Dopiero potem podłączasz panel, a na końcu odbiorniki. Odwrotna kolejność to pierwszy błąd, przez który tanie regulatory PWM trafiają do kosza po tygodniu.

Polaryzacja ma takie samo znaczenie jak kolejność. Czerwony przewód MC4 to plus, czarny to minus, a zaciski regulatora oznaczone są symbolami + i −. Pomylenie biegunowości przy AGM-ie nie kończy się pożarem, ale w litach LiFePO4 może skutkować trwałym uszkodzeniem ogniw, bo BMS zablokuje pakiet.

Między akumulatorem a regulatorem powinien znaleźć się bezpiecznik topikowy lub automatyczny o wartości 10-20A, dobrany do prądu zwarciowego panela. Panel 20W pracuje przy prądzie zwarcia około 1,2A, ale woltomierz przy pełnym słońcu potrafi wystrzelić impuls 3A, który stopi zacisk.

Przewody dobierasz przekrojem minimum 2,5 mm² dla odcinka do 3 m. Dłuższe trasy, powyżej 5 m, wymagają 4 mm², bo spadek napięcia na zbyt cienkim kablu potrafi zjeść nawet 15% mocy zanim ta dotrze do akumulatora. Na każdy metr straty w linii 12V płacisz podwójnie: raz w wydłużonym czasie ładowania, raz w niższym napięciu końcowym.

Wybór regulatora ładowania do panelu i akumulatora

Regulator to mózg układu. Bez niego panel pracowałby na akumulator jak prostownik bez ograniczenia, powoli gotując elektrolit i skracając życie ogniw o połowę. W systemach do 50W sprawdzają się regulatory PWM, bo różnica w stosunku do MPPT przy napięciu panelu zbliżonym do napięcia akumulatora wynosi zaledwie 5-8%.

Technologia PWM ścina napięcie panelu do poziomu akumulatora, oddając nadmiar energii w postaci ciepła i szerszych impulsów prądu. MPPT śledzi punkt maksymalnej mocy, przetwarzając wyższe napięcie na wyższy prąd przy niższym napięciu wyjściowym. Przy panelu 20W z napięciem nominalnym 18V i akumulatorze 12V zysk MPPT mieści się w granicach 5-15% więcej Wh dziennie.

Cena decyduje częściej niż technologia. Regulator PWM 10A kosztuje 60-120 zł, MPPT 10A od 180 zł w górę. Przy 80 Wh dziennie latem różnica finansowa zwraca się po kilku latach, jeśli w ogóle, bo MPPT w tak małym zestawie nigdy nie pracuje w optymalnym zakresie napięć.

Dobierając regulator, sprawdź trzy rzeczy. Pierwsza: prąd ładowania powinien być o 30% wyższy niż prąd zwarciowy panelu. Druga: obsługa typu akumulatora, żelowy, AGM, LiFePO4, każdy wymaga innego napięcia końcowego ładowania. Trzecia: obecność zabezpieczenia przed głębokim rozładowaniem, które odcina odbiorniki poniżej 10,8V dla AGM i 11V dla żelu.

Dobór akumulatora do panelu fotowoltaicznego 20W

Akumulator w systemie solarnym 12V to magazyn, którego pojemność decyduje o tym, ile dni autonomii zyskasz przy pochmurnej pogodzie. Reguła C/10 mówi, że prąd ładowania nie powinien przekraczać 10% pojemności akumulatora. Panel 20W dostarcza około 1,2A, więc akumulator 12Ah jest dolną granicą, a 30Ah zapewnia komfortowy zapas.

Trzy technologie akumulatorów mają różną odporność na głębokie rozładowanie i temperaturę. Żelowy toleruje głębokie rozładowania lepiej niż AGM, bo elektrolit w żelu nie warstwuje się nawet przy niskim napięciu. AGM lepiej znosi krótkie impulsy wysokiego prądu, ale traci pojemność poniżej −10°C. LiFePO4 ma żywotność 2000-5000 cykli, ale wymaga regulatora z dedykowanym profilem ładowania 14,6V.

Przy zestawie 20W najczęściej wybierany jest AGM, bo łączy niską cenę z bezobsługowością. Żelowy sprawdza się w altanach, gdzie temperatura zimą spada poniżej zera, a akumulator stoi na ziemi. LiFePO4 ma sens tylko wtedy, gdy chcesz codziennie głęboko rozładowywać baterię poniżej 50% pojemności, bo w takim cyklu AGM padnie po dwóch latach.

Napięcie ładowania różni się między technologiami o ułamki wolta, ale te ułamki decydują o żywotności. Ładowanie żelu napięciem przewidzianym dla AGM-u przyspiesza korozję siatki i ubytek wody z żelu. Ładowanie LiFePO4 napięciem dla AGM powoduje, że ogniwo nigdy nie osiąga pełnej pojemności i szybko się degraduje. Dlatego regulator musi mieć przełącznik typu akumulatora, nie tylko dlatego, że ładnie wygląda w specyfikacji.

Najczęstsze błędy przy podłączaniu panelu do akumulatora

Pierwszy grzech początkującego to brak bezpiecznika. Akumulatory AGM potrafią w przypadku zwarcia oddać setki amperów, co kończy się stopionymi klemi i pożarem instalacji. Bezpiecznik 20A za 8 zł chroni przed błędem montażowym, którego naprawa kosztuje kilkaset złotych.

Drugi błąd to ładowanie AGM-a w temperaturze poniżej −10°C. Elektrolit w AGM ma kwas siarkowy o gęstości wrażliwej na mróz. Ładowanie prądem przy ujemnej temperaturze powoduje rekombinację gazową na płytach, której efektem są trwałe straty pojemności. W mroźne dni panel 20W produkuje tak mało prądu, że i tak nie ma sensu wymuszać pracy regulatora.

Trzeci problem to brak zabezpieczenia przed głębokim rozładowaniem. Akumulator AGM rozładowany poniżej 10,8V traci zdolność do pełnego odtworzenia pojemności. Po trzech takich cyklach jego realna pojemność spada o 30-40%. Tanie regulatory bez funkcji LVD, low voltage disconnect, pozwalają odbiornikom wysysać baterię do zera, a właściciel dziwi się, że po roku ogniwo jest do wymiany.

Czwarty błąd to zacienienie modułu nawet w 20%. Panel fotowoltaiczny pracuje w trybie prądowym, więc każde ogniewo zacienione odcina cały obwód bypass diode, ale przy 20W straty są natychmiastowe. Postawienie modułu pod drzewem albo przy ścianie altany skutkuje produkcją rzędu 10-15 Wh dziennie zamiast 80.

Piąty, najrzadziej omawiany problem to złe dobranie przekroju kabli do długości trasy. Spadek napięcia na odcinku 8 m kablem 1,5 mm² przy prądzie 1,2A wynosi około 1,2V. Te 10% napięcia akumulatora oznacza, że regulator nigdy nie wejdzie w fazę absorpcji 14,4V, bo na wejściu widzi zaledwie 13,2V. Akumulator nie naładuje się do pełna.

Co da się zasilić z panela 20W podłączonego do akumulatora

Realne liczby mówią więcej niż obietnice marketingowe. Panel 20W w polskich warunkach, środkowa Polska, lato, daje średnio 4-5 godzin pełnego słońca dziennie. Mnożenie daje około 80-100 Wh. Zima, grudzień i styczeń, oznacza 1-2 godziny słońca i zachmurzenie, co obniża produkcję do 15-25 Wh dziennie.

Przy akumulatorze 20Ah masz 240 Wh pojemności. Latem naładujesz go do pełna w dwa-trzy dni, zimą w tydzień. Wystarczy to na oświetlenie LED 5W przez 48 godzin albo ładowanie telefonu 10 Wh przez 24 dni. To prąd komfortowy, ale styl życia, nie alternatywa dla instalacji dachowej.

Przetwornica 12V na 230V pozwala zasilić wszystko, co wpinasz do gniazdka domowego, ale sprawność urządzenia 150-300W spada do 80-88% przy pełnym obciążeniu. Dodatkowo samo jej działanie pobiera 0,3-0,8A w trybie czuwania. Przy prądzie panelu 1,2A ta strata oznacza 25-65% energii zjedzonej przez konwersję. Dlatego do LED, ładowarek i routerów lepiej zostać przy napięciu 12V DC.

Nie da się z panelu 20W zasilić lodówki kompresorowej 80W, bo jej praca godzinna zjada dzienną produkcję. Nie ogrzejesz altany grzejnikiem 1500W i nie uruchomisz narzędzi ogrodniczych powyżej 100W. Granica sensownego użycia to odbiorniki łączące się w granicach 30-50W ciągłego poboru.

Kiedy zestaw 20W ma sens, a kiedy nie

Zestaw fotowoltaiczny 20W 12V kupujesz do konkretnych zadań, nie po to, żeby uniezależnić się od sieci. Altana ogrodowa, domek letniskowy bez przyłącza, przyczepa kempingowa, łódź, budka działkowa, garaż bez prądu. W tych scenariuszach panel 20W obsługuje to, czego naprawdę potrzebujesz, bez inwestycji rzędu kilku tysięcy złotych.

Nie kupuj go, jeśli chcesz zasilać lodówkę, telewizor 100W, narzędzia powyżej 200W, ładowarkę do roweru elektrycznego albo cokolwiek, co grzeje lub chłodzi. Do takich zadań potrzebujesz minimum panelu 200W i akumulatora 100Ah, bo fizyki nie przeskoczysz kilowatem.

Koszt zestawu zamyka się w 350-550 zł w przypadku PWM, 600-900 zł w konfiguracji z MPPT i przetwornicą. Przy taryfie G11 po 0,62 zł/kWh zwrot inwestycji wynosi 800-1200 godzin pracy panelu, czyli pełne dwa lata eksploatacji, bez uwzględnienia konserwacji. To uczciwy wynik dla sprzętu, który daje niezależność tam, gdzie sieci nie ma.

Przed zakupem sprawdź trzy rzeczy. Pierwsza: czy akumulator w zestawie jest prawidłowo dobrany, bo wielu producentów wkłada 7Ah do zestawu 20W, który potrzebuje minimum 15Ah. Druga: czy regulator umożliwia wybór typu akumulatora, bo ustawienie na stałe AGM u żelu skróci życie o rok. Trzecia: czy kable mają złącza MC4, które można rozłączyć bez lutowania, bo przy przenoszeniu zestawu na sezon to bardzo praktyczne.

Realne porównanie składu zestawu wygląda tak. Elementy potrzebne zawsze: panel 20W monokrystaliczny, regulator PWM 10A z obsługą trzech typów akumulatorów, akumulator 18-30Ah, kabel solarny 2×2,5 mm² z wtyczkami MC4, bezpiecznik 20A z oprawą. Elementy opcjonalne w zależności od użycia: przetwornica 12V/230V od 150W w górę, ogranicznik napięcia do akumulatorów LiFePO4, czujnik temperatury akumulatora dla AGM zimą, dioda Schottky do separacji panelu przy starszych regulatorach. To nie pełna lista, lecz szkielet, od którego zaczyna się planowanie zakupów.

Jeśli planujesz konkretną instalację, spisz listę odbiorników z ich poborem dziennym, zsumuj Wh, dodaj 20% zapasu na straty przetwornicy i niedoszacowanie produkcji zimowej. Wynik pokaże, czy 20W wystarczy, czy musisz przeskoczyć na panel 50-100W. Takie podejście chroni przed zakupem, który będzie stał w altanie i budził frustrację, zamiast dawać realne korzyści.

Źródła danych technicznych i norm: norma PN-EN 61215 dotycząca paneli fotowoltaicznych krystalicznych, karty katalogowe producentów regulatorów PWM i MPPT (Victron, EPever, Phocos), dane o akumulatorach publikowane przez producentów w kartach charakterystyki, ceny rynkowe z platform handlowych w Polsce, informacje o nasłonecznieniu z bazy PVGIS (JRC, Joint Research Centre, Unia Europejska). Strona referencyjna: re.jrc.ec.europa.eu/pvgis.
