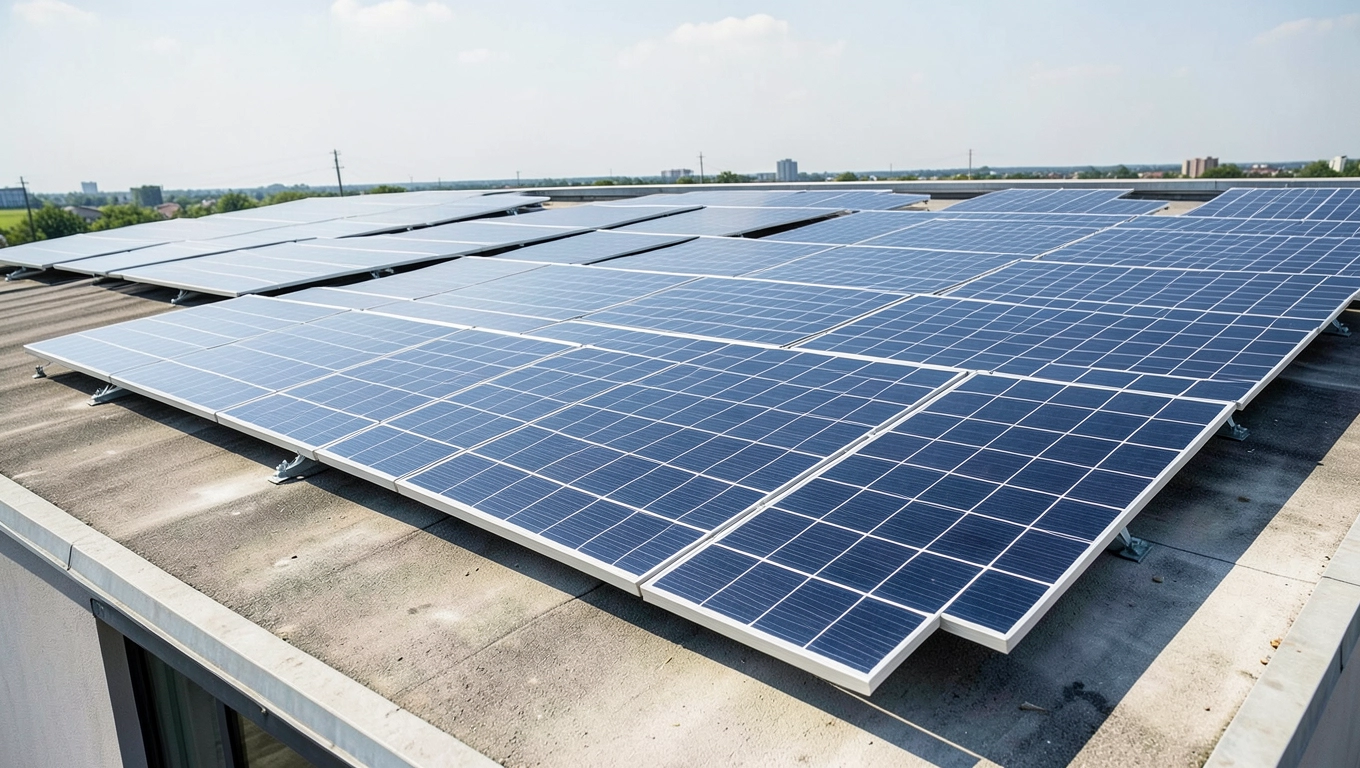

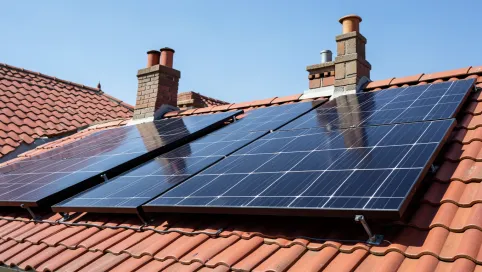

Ile paneli fotowoltaicznych na 4 kW? Konkretne wyliczenie krok po kroku

Przy planowaniu domowej instalacji fotowoltaicznej o mocy 4 kW kluczowe pozostaje pytanie, ile paneli fotowoltaicznych na 4 kW realnie zmieści się na dachu i jak dobrać ich liczbę do konkretnego falownika, żeby nie tracić nawet 25% mocy. Źle skomponowany zestaw potrafi kosztować kilka tysięcy złotych rocznie w postaci niewyprodukowanej energii, przegrzanego MPPT albo trwale uszkodzonego inwertera, dlatego każdy parametr panelu trzeba zestawić z zakresami napięć i prądów wejściowych falownika, a nie tylko patrzeć na łączną moc w kilowatach.

• Panele 400 W czy 450 W? Porównanie wariantów dla instalacji 4 kW
• Jak połączyć panele, żeby inwerter nie tracił mocy
• Realne przykłady: 8, 10 i 12 paneli w instalacji 4 kW

Panele 400 W czy 450 W? Porównanie wariantów dla instalacji 4 kW

Najpopularniejsze moduły monokrystaliczne mają dziś moc od 400 do 460 W, co oznacza, że do zbudowania instalacji 4 kW potrzebujesz od 9 do 10 sztuk w przypadku paneli 450 W albo od 10 do 11 sztuk przy modułach 400 W. Wybór nie ogranicza się jednak do samej mocy, bo liczy się napięcie obwodu otwartego Voc, prąd zwarcia Isc oraz współczynnik temperaturowy, które razem decydują o tym, czy dany zestaw zmieści się w zakresie wejściowym falownika.

Panel 400 W typu half-cut ma zazwyczaj Voc na poziomie 37,2 V, natomiast moduł 450 W osiąga już 41,5 V, co przy piętnastostopniowym mrozie potrafi wzrosnąć nawet o 8%. Te pozornie niewielkie różnice przekładają się na dziesiątki woltów w stringu zimą, a to bezpośrednio zagraża trwałości inwertera, jeśli maksymalne napięcie wejściowe zostanie przekroczone choćby o kilka woltów.

Prąd zwarcia Isc dla modułu 400 W oscyluje wokół 13,5 A, a dla paneli 450 W dochodzi do 13,9 A, co przy łączeniu równoległym dwóch stringów sumuje się do 27 A i musi zmieścić się w maksymalnym prądzie wejściowym MPPT, zwykle ograniczonym do 26 A w tańszych falownikach. Dlatego każdy string wymaga oddzielnego wejścia albo zastosowania optymalizatorów mocy, które rozwiązują problem przeciążenia pojedynczego trackera.

Przy liczeniu sztuk do instalacji 4 kW kieruję się prostą regułą: dzielę moc docelową przez moc pojedynczego panelu w warunkach STC, a potem zaokrąglam w górę o jedną sztukę, żeby uwzględnić straty wynikające z zacienień, zabrudzeń oraz degradacji rocznej rzędu 0,5%. Dziesięć paneli 400 W daje 4 kW, ale w praktyce falownik zobaczy 3,7-3,85 kW ze względu na temperaturę ogniw powyżej 25°C przez większość roku.

Wybór pomiędzy panelami 400 W i 450 W sprowadza się do trzech kryteriów: dostępnej powierzchni dachu, zakresu napięcia falownika oraz budżetu. Moduły o wyższej mocy zajmują mniej miejsca na dachu i pozwalają zmieścić instalację tam, gdzie nie da się ułożyć jedenastu mniejszych paneli, ale ich wyższe Voc wymaga staranniejszego doboru stringów, szczególnie zimą, gdy ujemne temperatury podbijają napięcie w punkcie otwarcia.

Jak połączyć panele, żeby inwerter nie tracił mocy

Sposób połączenia paneli wpływa bezpośrednio na napięcie i prąd trafiający do MPPT, a błędny wybór potrafi obciąć moc instalacji nawet o jedną czwartą. W łączeniu szeregowym napięcia poszczególnych modułów sumują się, a prąd pozostaje stały, natomiast w układzie równoległym prądy się dodają, a napięcie utrzymuje wartość pojedynczego panelu. Wybór konfiguracji wynika z zakresów napięcia wejściowego falownika i ograniczeń prądowych jego trackerów.

Falownik hybrydowy 3 kW popularny w polskich instalacjach off-grid ma zazwyczaj jedno wejście MPPT z zakresem napięcia 80-500 V, maksymalnym napięciem Voc 600 V i limitem prądu wejściowego 16 A. To oznacza, że dziesięć paneli 400 W połączonych szeregowo da Voc rzędu 372 V, co mieści się w limicie, ale zimą przy -15°C wartość urośnie do 402 V, wciąż bezpiecznie poniżej 500 V.

Łączenie szeregowe sprawdza się przy jednolitym dachu bez zacienień, gdzie wszystkie moduły pracują w identycznych warunkach oświetlenia. Przy takiej konfiguracji dziesięć paneli 400 W daje napięcie MPP w okolicach 310 V, co trafia w optymalny zakres MPPT 250-400 V dla większości falowników 3 kW. Równoległe łączenie dwóch stringów po pięć paneli daje napięcie 155 V, ale prąd rośnie do 27 A, co przekracza typowy limit 16 A na wejście.

Przy doborze liczby paneli do inwertera stosuję trzystopniowy algorytm, który eliminuje typowe błędy projektowe. Najpierw mnożę Voc pojedynczego panelu przez liczbę modułów w stringu i porównuję wynik z maksymalnym Voc falownika, uwzględniając temperaturowy wzrost napięcia. Następnie sprawdzam, czy Vmpp w warunkach roboczych mnożone przez liczbę paneli mieści się w zakresie MPP trackera. Na końcu weryfikuję, czy Isc pojedynczego stringu nie przekracza maksymalnego prądu wejściowego.

Algorytm doboru krok po kroku

Pierwszy krok wymaga znajomości najniższej temperatury w lokalizacji instalacji, bo to ona generuje najwyższe Voc w panelu. Przy temperaturze ogniwa -15°C napięcie obwodu otwartego rośnie o około 12% względem wartości katalogowej podanej dla 25°C, co oznacza, że panel o Voc 37,2 V przy mrozie osiągnie 41,7 V, a dziesięć takich paneli w stringu da 417 V.

Drugi krok polega na sprawdzeniu Vmpp w najcieplejszych warunkach letnich, gdy temperatura ogniwa sięga 70°C i napięcie w punkcie mocy spada o 12% względem warunków STC. Panel 400 W z Vmpp 31,0 V przy takiej temperaturze pokaże 27,3 V, a dziesięć paneli da 273 V, co dla większości falowników 3 kW oznacza pracę blisko dolnej granicy zakresu MPPT.

Trzeci krok dotyczy prądu zwarcia, który rośnie wraz z natężeniem promieniowania słonecznego, ale producenci podają w katalogach wartość uwzględniającą już współczynnik bezpieczeństwa 1,25. Panel o Isc 13,5 A w stringu szeregowym nie przekroczy tego limitu, ale przy dwóch równoległych stringach prąd wzrośnie do 27 A, wymagając falownika z dwoma niezależnymi trackerami albo zastosowania optymalizatorów.

Realne przykłady: 8, 10 i 12 paneli w instalacji 4 kW

Konfiguracja z ośmioma panelami 500 W daje teoretyczną moc 4 kW, ale każdy moduł ma Voc rzędu 45,8 V, co przy stringu z ośmiu sztuk daje 366 V w warunkach STC i 410 V zimą, mieszcząc się w zakresie falownika hybrydowego 3 kW z Voc maksymalnym 500 V. Taki zestaw sprawdza się na dachach o ograniczonej powierzchni, gdzie liczy się każdy metr kwadratowy, ale wymaga inwertera z szerokim zakresem MPP.

Instalacja z dziesięcioma panelami 400 W to najbardziej typowy wariant dla polskiego rynku, oferujący dobrą równowagę pomiędzy ceną modułów, liczbą sztuk do ułożenia na dachu i łatwością doboru do falownika. Jeden string z dziesięciu paneli daje napięcie MPP w okolicach 310 V, a maksymalny prąd zwarcia nie przekracza 13,5 A, co pasuje do typowych wejść MPPT w falownikach Growatt, Victron czy Sofar.

Konfiguracja z dwunastoma panelami 200 W połączonymi w trzy stringi po cztery moduły szeregowo to klasyczny układ do pracy z akumulatorami 48 V i regulatorem ładowania MPPT. Napięcie każdego stringu wynosi około 148 V, co po zsumowaniu prądów daje 40,5 A na wejściu regulatora, wymagając urządzenia o maksymalnym prądzie co najmniej 50 A. Taki zestaw wybierają właściciele domów całkowicie odłączonych od sieci, którzy potrzebują stabilnego ładowania baterii litowych.

Panele szeregowo czy równoległe w typowej instalacji domowej 4 kW: rekomendacja wynika z geometrii dachu. Jeśli wszystkie moduły leżą na jednej połaci skierowanej na południe, jeden string szeregowy z dziesięciu paneli 400 W daje najprostszą konfigurację i minimalizuje straty na okablowaniu. Przy dachu wielospadowym z różnymi azymutami konieczne staje się zastosowanie dwóch stringów podłączonych do niezależnych wejść MPPT albo użycie optymalizatorów mocy, które kompensują różnice w natężeniu oświetlenia.

Przy każdym z tych wariantów panel powinien mieć nieco wyższą moc niż inwerter, najlepiej w proporcji od 1,2 do 1,5 raza. Współczynnik ten wynika z dwóch zjawisk: strat temperaturowych obniżających moc paneli latem o 10-15% oraz zimowego wzmocnienia napięcia, które pozwala falownikowi pracować bliżej zakresu optymalnego. Instalacja 4 kW z falownikiem 3 kW generuje rocznie o 8-12% więcej energii niż ta sama moc bez przewymiarowania, co potwierdzają pomiary z farm fotowoltaicznych w warunkach polskiego klimatu.

Najczęstsze błędy przy kompletowaniu instalacji to przekroczenie maksymalnego Voc inwertera przez zbyt długi string, niedociążenie zakresu MPPT przy krótkim łańcuchu paneli oraz pominięcie bezpieczników stringowych przy połączeniu równoległym. Każdy z tych błędów ma konkretne konsekwencje: zbyt wysokie Voc uszkadza kondensatory wejściowe, napięcie poniżej minimalnego zakresu MPPT powoduje, że falownik w ogóle nie startuje, a brak bezpieczników grozi pożarem przy zwarciu w jednym ze stringów.

MPPT w inwerterze jak działa w praktyce: regulator śledzi punkt maksymalnej mocy paneli, dostosowując obciążenie do aktualnych warunków oświetlenia i temperatury co kilka sekund, co pozwala wyciągnąć z paneli o 20-30% więcej energii niż przy stałym napięciu. Przy częściowym zacienieniu jednego panelu w stringu szeregowym MPPT szuka optimum dla całego łańcucha, co może obniżyć moc o 40% zamiast oczekiwanych kilkunastu procent, dlatego w takich sytuacjach warto rozważyć optymalizatory mocy na każdym module.

Dobór paneli do falownika off-grid rządzi się podobnymi prawami jak w instalacji on-grid, ale z dodatkowym ograniczeniem napięcia akumulatora, do którego energia trafia przez regulator ładowania. System 48 V wymaga Voc stringu wyższego niż 60 V, żeby regulator mógł pracować, ale jednocześnie napięcie maksymalne nie może przekroczyć limitu wejściowego urządzenia, zwykle 150 V dla popularnych regulatorów MPPT 60 A. W takiej konfiguracji cztery panele 200 W szeregowo dają Voc 74 V, a trzy takie stringi połączone równolegle dają łączny prąd 40,5 A, co mieści się w zakresie większości regulatorów.

Ile paneli podłączyć do MPPT zależy od trzech zmiennych: napięcia akumulatora, prądu ładowania oraz dopuszczalnego napięcia wejściowego. Dla systemu 24 V maksymalny Voc stringu nie powinien przekraczać 50 V, więc zmieścisz najwyżej jeden panel 200 W na string, a przy systemie 48 V masz już miejsce na dwa do czterech paneli w szeregu. Zbyt wysokie napięcie akumulatora w stosunku do Voc paneli powoduje, że regulator nie wejdzie w tryb ładowania boost, a zbyt niskie napięcie paneli oznacza straty na konwersji DC-DC.

Voc panelu a napięcie inwertera pozostaje najważniejszym parametrem brzegowym w każdej konfiguracji, bo jego przekroczenie oznacza natychmiastowe uszkodzenie izolacji i trwałe zniszczenie falownika. Norma PN-EN 50549 wymaga, aby napięcie obwodu otwartego w najzimniejszych warunkach lokalnych nie przekraczało 90% maksymalnego napięcia wejściowego inwertera, co daje margines bezpieczeństwa na wahania sieci i skoki napięcia przy rozruchu. W praktyce projektowej stosuję zapas 15%, czyli Voc stringu w warunkach STC nie powinno przekraczać 75% limitu falownika, a w warunkach zimowych 85%.

Łączenie paneli PV wymaga konsekwencji w oznaczeniach i dokumentacji, bo pomylenie plusa z minusem przy rozległej instalacji potrafi kosztować kilka godzin pracy z miernikiem. Każdy string powinien mieć oznaczenie kierunku, liczbę paneli, datę montażu i wynik pomiaru Voc zapisany w protokole odbioru, najlepiej w aplikacji mobilnej z geotagowaniem. Takie podejście ułatwia późniejsze serwisowanie, rozbudowę instalacji albo diagnostykę po ewentualnej awarii.

Kiedy NIE stosować łączenia szeregowego: na dachach z kominami, lukarnami albo antenami tworzącymi cień padający na choćby jeden panel w stringu, bo zacienienie jednego modułu obniża wydajność całego łańcucha. Również przy bardzo długich stringach składających się z ponad piętnastu paneli, gdzie Voc zimą zbliża się do granicy inwertera i każda kolejna sztuka zwiększa ryzyko awarii. W takich sytuacjach lepiej podzielić instalację na dwa niezależne stringi podłączone do dwóch trackerów MPPT, nawet kosztem dłuższego okablowania.

Kiedy NIE stosować łączenia równoległego: w instalacjach z pojedynczym wejściem MPPT, bo suma prądów kilku stringów przekroczy limit wejściowy falownika. Również w systemach wysokonapięciowych, gdzie napięcie pojedynczego panelu około 37 V nie wystarcza do startu MPPT wymagającego minimum 80 V, przez co falownik nie rozpocznie pracy mimo dostępnego słońca. W takich przypadkach konieczne staje się zastosowanie konwerterów boost albo zmiana konfiguracji na szeregową z akceptowalnym poziomem Voc.

Norma IEC 62548 precyzuje wymagania dotyczące projektowania instalacji fotowoltaicznych, w tym minimalne przekroje przewodów, sposoby prowadzenia kabli oraz wymagania dotyczące ochrony przeciwporażeniowej. Zgodnie z tą normą każdy string wymaga izolowanego rozłącznika prądu stałego umieszczonego w łatwo dostępnym miejscu, a kable biegnące po dachu powinny być prowadzone w korytkach odpornych na promieniowanie UV. Przestrzeganie tych wytycznych zmniejsza ryzyko pożaru i upraszcza późniejsze odbiory instalacji przez zakłady energetyczne.

Panele szeregowo czy równoległe w polskich warunkach klimatycznych: większość instalatorów preferuje układ szeregowy ze względu na prostotę okablowania i brak konieczności stosowania bezpieczników stringowych, ale dachy wielospadowe wymuszają rozwiązania mieszane. Najczęściej spotykana konfiguracja to dwa stringi po pięć paneli 400 W podłączone do falownika z dwoma trackerami MPPT, co pozwala obsłużyć południową i wschodnią połać dachu bez strat wydajności wynikających z różnych azymutów.

Przy wyborze falownika do instalacji 4 kW zwracam uwagę na trzy parametry: zakres napięcia MPPT, liczbę niezależnych trackerów i sprawność europejską. Falownik hybrydowy 3 kW z zakresem MPPT 120-480 V i dwoma trackerami obsłuży zarówno stringi południowe, jak i wschodnio-zachodnie, a sprawność europejska powyżej 97% oznacza mniejsze straty przy konwersji DC-AC. Urządzenia z jednym trackerem MPPT nadają się tylko do instalacji z jednym kierunkiem połaci, bo różne azymuty w jednym stringu obniżają moc nawet o 30%.

Zacienienie paneli to największy wróg wydajności instalacji, a jego wpływ zależy od konfiguracji stringu. W układzie szeregowym cień padający na jeden panel obniża prąd całego łańcucha, bo panele połączone szeregowo muszą przepuszczać identyczny prąd, a zacieniony moduł staje się wąskim gardłem. W układzie równoległym zacienienie dotyczy tylko jednego stringu, więc pozostałe pracują z pełną mocą, co czyni tę konfigurację bardziej odporną na częściowe zacienienia, choć kosztem wyższego prądu całkowitego.

Dobór paneli do inwertera w praktyce sprowadza się do matematycznej weryfikacji trzech warunków granicznych i cierpliwego czytania kart katalogowych. Pośpiech przy tym etapie kończy się albo niewykorzystaną mocą instalacji, albo wizytą serwisu z wymianą przepalonego falownika, dlatego każdy string warto zwymiarować z marginesem i przeliczyć dla najniższej historycznej temperatury w danej lokalizacji, a nie tylko dla warunków laboratoryjnych STC.

Ile paneli fotowoltaicznych na 4 kW finalnie wybrać: odpowiedź zależy od modułów, jakie oferuje rynek w momencie zakupu, oraz od konkretnego modelu falownika, ale dziesięć paneli 400 W albo dziewięć paneli 450 W pozostaje najbezpieczniejszym wariantem dla większości dachów w Polsce. Przed zakupem warto poprosić sprzedawcę o szczegółowe dane Voc i Isc dla konkretnej partii modułów, bo rozrzuty produkcyjne potrafią sięgać 3%, co przy dziesięciu panelach w stringu przekłada się na kilka woltów różnicy napięcia.

Źródła danych i norm: PN-EN 50549-1:2019 (wymagania dotyczące instalacji fotowoltaicznych przyłączonych do sieci dystrybucyjnej), IEC 62548:2016 (wymagania projektowe dla instalacji PV), katalogi producentów modułów fotowoltaicznych publikowane w bazie danych PV-Gateway, dane klimatyczne z Instytutu Meteorologii i Gospodarki Wodnej dotyczące minimalnych temperatur dla poszczególnych stref klimatycznych Polski, normy okablowania solarnego zgodne z PN-HD 60364-7-712.
