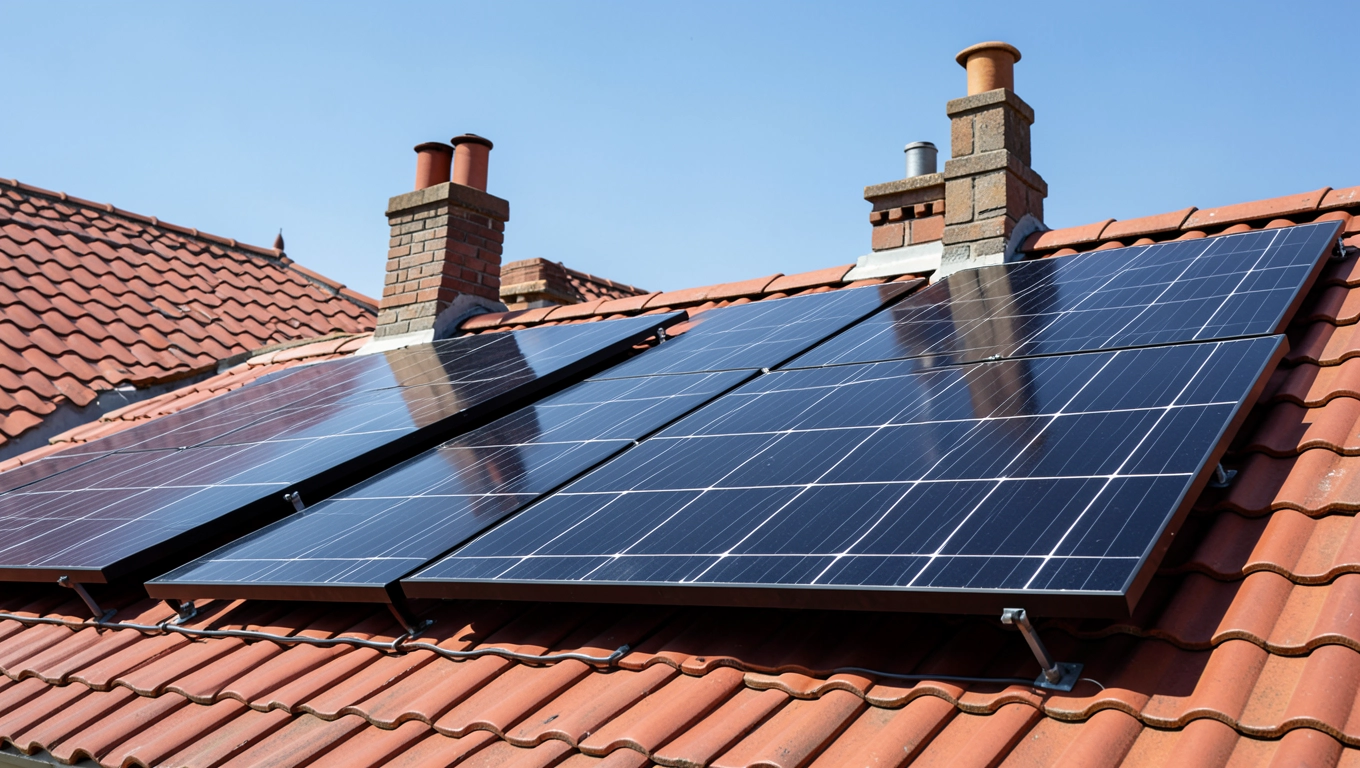

Fotowoltaika na dachówce ceramicznej jak zamontować bez rozszczelnienia dachu

Wiercisz dachówkę, mocujesz hak, przykręcasz szynę - i nagle deszcz leje się prosto na ocieplenie. Brzmi jak koszmarek, ale tak właśnie kończy się montaż paneli fotowoltaicznych na dachówce ceramicznej bez zrozumienia, jak ten materiał pracuje. Dachówka ceramiczna to pokrycie wymagające, bo jest ciężkie (40-60 kg/m²), kruche i jednocześnie elastyczne w zakresie termicznym. Z pozoru proste „przykręcenie paneli" staje się właśnie operacją na żywym organizmie - bo dach odprowadza wodę, oddycha i dźwiga ciężar przez kilkadziesiąt lat.

• Dlaczego dachówka ceramiczna wymaga specjalnego podejścia
• Haki montażowe do dachówki ceramicznej - typy, dobór i uszczelnienie
• Montaż paneli fotowoltaicznych na dachówce krok po kroku
• Najczęstsze błędy montażu PV na dachówce ceramicznej
• Koszt instalacji fotowoltaicznej na dachówce ceramicznej i kiedy montaż się nie opłaca

Dlaczego dachówka ceramiczna wymaga specjalnego podejścia

Dachówka ceramiczna to pokrycie klasy premium w polskim budownictwie jednorodzinnym. Stanowi około 35-40% wszystkich dachów spadzistych, a w domach powyżej 150 m² jej udział rośnie do 60%. Jej popularność wynika z trwałości przekraczającej 50 lat i odporności na mróz potwierdzonej normą PN-EN 1304.

Problem zaczyna się tam, gdzie ekipa traktuje dach jak blachę. Dachówka nie ma gładkiej powierzchni, lecz falisty profil z zamkami bocznymi i górnymi. Każdy hak musi ominąć te zamki, a jednocześnie przejąć obciążenie z paneli - w typowej instalacji 10 kWp to dodatkowe 200-250 kg rozmieszczone na kilkunastu punktach.

Drugą cechą jest kruchość. Uderzenie młotkiem przy montażu potrafi rozłupać dachówkę na pół, a wtedy wilgoć wędruje prosto do wełny mineralnej. Dlatego producenci haków projektują rozwiązania, które nie wymagają wiercenia w dachówce - mocowanie odbywa się do krokwi, a dachówka jedynie „obchodzi" hak.

Konsekwencje błędów bywają opóźnione. Przeciek ujawnia się po roku, gdy uszczelka EPDM traci elastyczność albo hak poluzuje się przez ruchy termiczne drewna. Utrata gwarancji dachu (często 30-letniej) jest wtedy najmniejszym problemem - większym staje się remont poddasza za kilkadziesiąt tysięcy złotych.

Haki montażowe do dachówki ceramicznej - typy, dobór i uszczelnienie

Wybór haka decyduje o trwałości całej instalacji. Na rynku funkcjonują trzy główne typy, różniące się mechaniką pracy z dachówką.

Haki regulowane - najbardziej uniwersalne

Regulowany hak składa się z płaskownika stalowego (najczęściej 30×4 mm, stal ocynkowana lub nierdzewna) oraz płytki dociskowej. Płaskownik mocuje się do krokwi wkrętami konstrukcyjnymi 8×80 mm, a płytka opiera się na dachówce lub ją podpiera od spodu. Regulacja pionowa (zwykle 30-60 mm) pozwala wyrównać szynę mimo nierówności więźby.

Takie haki pasują do dachówek zakładkowych: marsylki, holenderki, romańskiej. Sprawdzają się przy rozstawie krokwi 80-100 cm i nachyleniu dachu 15-45°. Wymagają szlifowania lub podcinania zamków dachówki w miejscu przejścia płytki.

Haki kompensacyjne - do głębokiego profilu

Przy dachówce o wysokim profilu (powyżej 50 mm fali) zwykły hak regulowany nie zapewnia szczelności. Rozwiązaniem jest hak kompensacyjny z wydłużoną płytką lub z dodatkowym kołnierzem EPDM. Kołnierz formuje się wokół fali dachówki i odprowadza wodę na zewnątrz, zanim ta zdąży wniknąć pod blachę szyny.

To rozwiązanie droższe o 20-30%, ale eliminuje ryzyko kapilarnych przecieków. Stosuje się je przy dachówce typu monier (zakładkowa) oraz przy dachówce płaskiej, gdzie minimalne nierówności powodują mostki wodne.

Haki do karpiówki - przypadek specjalny

Dachówka karpiówka (esówka lub prosta) nie ma zamków bocznych, a jedynie dwu- lub trzykrotny zakład w pionie. Hak musi wejść pomiędzy rzędy dachówek, a jego płytka opiera się na dwóch sąsiednich elementach. To system bardzo wymagający - tolerancja rozstawu wynosi zaledwie ±2 mm, więc montaż bez doświadczenia kończy się pęknięciami.

Kluczowy jest dobór materiału. Stal ocynkowana ogniowo (warstwa 55-70 µm) wystarcza w klimacie umiarkowanym na 25-30 lat. W pasie nadmorskim lub przy kominach spalinowych lepsza jest stal nierdzewna A2 (AISI 304). W kominach z kotłami na paliwa stałe, gdzie spaliny zawierają związki siarki, wskazana jest stal A4 (AISI 316).

Montaż paneli fotowoltaicznych na dachówce krok po kroku

Sam montaż trwa zwykle 1-2 dni robocze dla instalacji 6-10 kWp, ale cały proces - od audytu do uruchomienia - rozciąga się na 2-4 tygodnie. Poniżej rozkład etapów wraz z czasochłonnością.

Etap 1: Audyt dachu i obliczenia

Pierwszym krokiem jest sprawdzenie stanu więźby i pokrycia. Ekipa wchodzi na dach, liczy krokwie, mierzy ich przekrój i rozstaw. Stosuje się normę PN-EN 1991-1-3 (obciążenie śniegiem) oraz PN-EN 1991-1-4 (obciążenie wiatrem). Typowa więźba w domu z lat 2000. wytrzymuje 150-200 kg/m² obciążenia użytkowego, co zostawia zapas na 15-25 kg/m² z paneli.

Równolegle mierzy się zacienienie. Zwykła linijka z poziomicą wystarczy do wyznaczenia, czy komin, antena lub drzewo sąsiada nie zasłonią modułów między 9:00 a 15:00 w grudniu (kiedy słońce operuje najniżej).

Etap 2: Wyznaczenie rozstawu haków

Rozstaw haków wynika z dwóch zmiennych: strefy wiatrowej (I-III w Polsce) i strefy śniegowej (I-V). W centralnej Polsce (strefa wiatrowa I, śniegowa II) optymalny rozstaw to 80-90 cm. Na Podhalu (śniegowa V) skraca się go do 60 cm, bo panel musi dźwigać 150-200 kg/m² śniegu.

Każdy hak trafia w środek krokwi - wkręty wymagają minimum 60 mm wchodzenia w drewno. Rozstaw krokwi 80-100 cm oznacza zwykle 2 haki na panel.

Etap 3: Demontaż dachówek

Ekipa zdejmuje dachówki rzędami od kalenicy w dół. Pod dachówkami pojawia się kontrłata i folia wstępnego krycia (FWK). W tym momencie widać, czy FWK jest paroprzepuszczalna - większość membran z lat 2005-2015 jest, ale bywa, że trzeba ją wymienić.

Etap 4: Montaż haków

Wkręty 8×80 mm trafiają w krokiew przez kontrłatę. Moment dokręcenia reguluje się kluczem dynamometrycznym na 18-22 Nm - zbyt mocne dokręcenie wciąga hak w drewno i deformuje dachówkę.

Pod płytkę haka trafia uszczelka EPDM o grubości 2-3 mm. EPDM (kauczuk etylenowo-propylenowy) jest odporny na UV, mróz i temperatury od −40°C do +120°C. Rozwiązanie działa, bo EPDM pod wpływem docisku rozpływa się po nierównościach i tworzy ciągłą barierę dla wody.

Etap 5: Szyny i panele

Szyny aluminiowe (profile 40×40 mm lub 50×40 mm) trafiają na haki. Łączniki szyn pozwalają kompensować ruchy termiczne aluminium (1 mm na metr przy ΔT 50°C). Klema środkowa trzyma dwa sąsiednie panele, klemy końcowe spinają pierwszy i ostatni moduł w rzędzie.

Panele ustawia się zgodnie z kartą katalogową - zazwyczaj w orientacji pionowej przy dachówce, bo tak lepiej odprowadza się woda i śnieg.

Etap 6: Elektryka i uruchomienie

Okablowanie prowadzi się w korytkach odpornych na UV po dachówce lub pod dachówką. Falownik montuje się w garażu, kotłowni lub na elewacji. Pierwsze uruchomienie wymaga słońca i obecności instalatora z uprawnieniami SEP - dopiero wtedy licznik zostaje przestawiony na dwukierunkowy.

Najczęstsze błędy montażu PV na dachówce ceramicznej

Część błędów widać od razu, część ujawnia się po pierwszej zimie. Poniżej pięć najczęstszych, które decydują o szczelności dachu.

Błąd 1: Zbyt mała liczba haków

Ekipa, która chce zaoszczędzić czas, stawia haki co 120-150 cm zamiast co 80 cm. Szyna ugina się pod śniegiem, a w ekstremalnym przypadku pęka. Dachówka w miejscu ugięcia zaczyna pracować i pęka przy zamku bocznym. Norma DIN 1055 dopuszcza ugięcie szyny L/200 (np. 2 mm na 40 cm), ale tylko w obrębie tej tolerancji.

Błąd 2: Brak uszczelki EPDM

Stalowa płytka haka leży bezpośrednio na dachówce. Nawet najtwardsza ceramika po kilku sezonach pęka pod naciskiem, bo punktowy docisk generuje naprężenia przekraczające wytrzymałość materiału (dachówka ceramiczna ma wytrzymałość na zginanie 15-25 MPa). EPDM rozwiązuje problem, bo rozkłada siłę na większą powierzchnię.

Błąd 3: Montaż na mokrym lub zabrudzonym dachu

Mokra dachówka to ryzyko poślizgnięcia i pęknięcia przy wkręcaniu. Zabrudzona (mech, liście) utrudnia szczelne przyleganie uszczelki. Najlepsze warunki: sucho, 10-25°C, dzień po deszczu.

Błąd 4: Haki bez certyfikatu

Tanie haki z nieznanych źródeł mają stal cieńszą niż deklarowana (np. 3 mm zamiast 4 mm) i powłokę cynku 20 µm zamiast 55 µm. Po 5 latach korozja wżerowa osłabia hak o 30-40%. Certyfikaty TÜV, KTW lub zgodność z normą PN-EN 1993-1-1 (konstrukcje stalowe) dają pewność, że hak przeszedł testy obciążeniowe.

Błąd 5: Brak zapasu na ruchy termiczne

Szyna aluminiowa rośnie o 11 mm na 10 metrów przy różnicy temperatur 50°C (współczynnik 23×10⁻⁶/°C). Bez przerw dylatacyjnych co 8-10 m szyna „wędruje" i napiera na dachówki. Rozwiązanie: łącznik szyny z luzem lub szczelina 5-8 mm między odcinkami.

Koszt instalacji fotowoltaicznej na dachówce ceramicznej i kiedy montaż się nie opłaca

Instalacja na dachówce ceramicznej kosztuje 10-15% więcej niż na blasze - ze względu na droższe haki i dłuższy czas pracy. Poniżej realne widełki cenowe dla 2025 roku.

Zwrot z inwestycji przy aktualnych cenach energii (0,62 zł/kWh w taryfie G11, koniec 2025) wynosi 5-8 lat. Wzrastające opłaty dystrybucyjne i opłata mocowa (planowana podwyżka w 2026 o 15-20%) skracają ten czas do 4-6 lat w perspektywie 10-letniej.

Dotacje obniżają koszt o 4 000-6 000 zł. Program Mój Prąd oferuje 6 000 zł do 50 kWp, a Czyste Powietrze pozwala łączyć dofinansowanie z termomodernizacją. Warunkiem jest rozliczanie w net-billingu i instalacja przez firmę z certyfikatem OZE.

Kiedy montaż na dachówce się nie opłaca

Nie każdy dach z dachówką kwalifikuje się pod PV. Poniżej sytuacje, w których lepiej szukać innej powierzchni.

Nachylenie powyżej 50°. Panele ustawione pionowo tracą 20-30% wydajności rocznej w porównaniu z optymalnym kątem 30-40°. Dodatkowy koszt konstrukcji wsporczej i trudność obsługi serwisowej windują cenę o 25-40%.

Zniszczona lub sucha więźba. Krokwie o przekroju mniejszym niż 6×16 cm przy rozstawie 90 cm nie przeniosą dodatkowego obciążenia. Wymiana więźby kosztuje 80-120 zł/m² i eliminuje sens montażu PV.

Dachówka karpiówka w złym stanie. Jeśli dachówka pęka przy odbiciu lub ma ubytki, demontaż i ponowny montaż niszczy 15-25% elementów. Nowa dachówka karpiówka kosztuje 90-140 zł/m², co przekracza oszczędności z PV.

Powierzchnia użytkowa poniżej 20 m². Instalacja 3 kWp wymaga minimum 15 m² połaci. Mniejszy dach oznacza konieczność paneli na ścianie lub gruncie - a to 30% drożej.

Zacienienie przez ponad 30% czasu nasłonecznienia. Nawet jeden moduł w cieniu obniża wydajność całego stringu o 10-25%. Optymalizatory mocy (np. Tigo, SolarEdge) łagodzą problem, ale kosztują 300-500 zł/szt.

Porównanie z innymi pokryciami dachowymi

Blachodachówka i blacha trapezowa pozwalają na montaż śrubami dwugwintowymi bezpośrednio do blachy, co skraca czas o 40%. Dachówka ceramiczna wymaga haków i szyn, ale rekompensuje to dłuższą żywotnością pokrycia.

Checklista przed podpisaniem umowy

• Weryfikacja stanu więźby i obliczenia nośności wg PN-EN 1991-1-3.
• Certyfikat haków (TÜV, KTW lub raport z badań nośności).
• Uszczelka EPDM pod każdym hakiem - potwierdzona w specyfikacji.
• Doświadczenie ekipy: minimum 50 instalacji na dachówce ceramicznej.
• Polisa OC wykonawcy na min. 200 000 zł.
• Gwarancja na montaż minimum 5 lat, na haki 10-25 lat.

Audyt dachu trwa 1-2 godziny i kosztuje zwykle 200-500 zł, ale przy inwestycji za 30 000 zł ta kwota to ułamek procenta. Audyt obejmuje sprawdzenie stanu pokrycia, pomiary zacienienia oraz wstępny projekt rozmieszczenia paneli z uwzględnieniem stref wiatrowych i śniegowych.

Unikaj ekip, które oferują montaż w jeden dzień na dachu 100 m² z dachówką karpiówką. Fizycznie niemożliwe jest zachowanie tolerancji ±2 mm przy takiej powierzchni bez specjalistycznego sprzętu.

Jeśli dach ma mniej niż 15 lat, a dachówka nie nosi śladów mchu i wykwitów, koszt przygotowania dachu spada niemal do zera. Najdroższe są dachy po 30 latach - tam często trzeba wymienić folię wstępnego krycia (koszt 25-40 zł/m²).

Instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną to inwestycja wymagająca precyzji, ale nie rocket science. Kluczem jest ekipa, która rozumie mechanikę pokrycia i stosuje komponenty zgodne z normą. Dobrze wykonany montaż przeżywa dachówkę, a źle wykonany kosztuje tyle co remont poddasza. Warto poświęcić tydzień na audyt i porównanie ofert, niż potem pięć lat oglądać zacieki na ścianie.

Źródła danych: PN-EN 1991-1-3 (Eurokod 1 - obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1304 (dachówki ceramiczne), PN-EN 1993-1-1 (konstrukcje stalowe), raport Instytutu Energetyki Odnawialnej „Rynek fotowoltaiki w Polsce 2024", dane GUS dot. pokryć dachowych w budownictwie jednorodzinnym, cenniki dystrybutorów komponentów PV (I-IV kwartał 2025). Adresy źródeł: itb.pl, ibdim.pl, pvsystem.pl, portaldachowy.pl.
