Konstrukcja pod panele PV na ścianie: montaż i wymagania

Redakcja 2026-01-06 05:29 / Aktualizacja: 2026-02-07 12:09:50 | Udostępnij:

Jeśli dach Twojego budynku jest zbyt mały lub zajęty, a grunt ograniczony, elewacja staje się idealnym miejscem na panele fotowoltaiczne. Konstrukcje montowane na ścianie pozwalają generować energię bez poświęcania powierzchni użytkowej, jednocześnie poprawiając nowoczesny wygląd obiektu. Rozwinę tu zalety takich rozwiązań, wymagania wytrzymałościowe wobec wiatru i gradu oraz praktyczne aspekty projektowania i montażu, byś mógł podjąć świadomą decyzję.

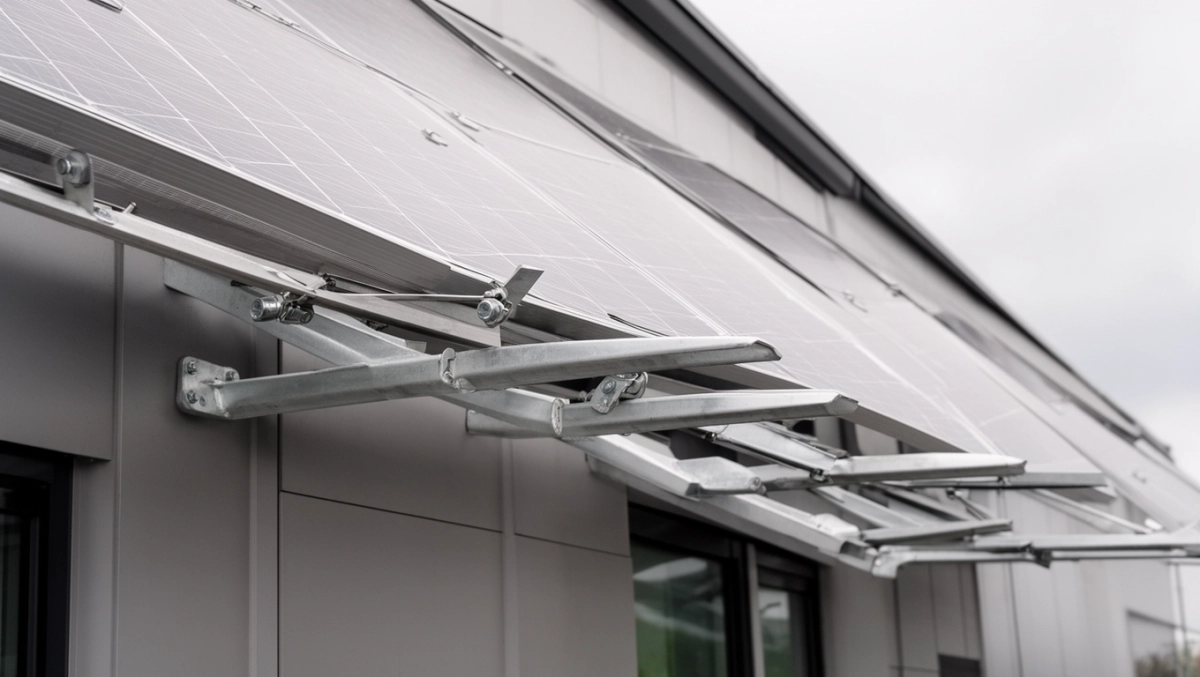

Konstrukcja pod panele fotowoltaiczne na ścianie

Zalety elewacyjnych konstrukcji pod panele PV

Elewacyjne konstrukcje pod panele fotowoltaiczne otwierają nowe możliwości dla budynków o ograniczonej przestrzeni dachowej. Montaż na ścianie wykorzystuje pionową powierzchnię, która dotychczas pozostawała bezproduktywna, generując energię w miejscach nasłonecznionych przez cały dzień. Dzięki temu instalacje PV stają się elastyczne, dostosowane do architektury nowoczesnych obiektów komercyjnych i mieszkalnych. Rosnące ceny prądu motywują właścicieli do wyboru takich systemów, obniżając rachunki za energię nawet o kilkadziesiąt procent rocznie.

Estetyka to kolejny atut – panele na elewacji nie szpecą budynku, lecz integrują się z fasadą, tworząc spójny, zrównoważony wizerunek. W przeciwieństwie do dachowych instalacji, elewacyjne rozwiązania minimalizują straty ciepła przez dach i poprawiają izolację termiczną ściany. Przedsiębiorstwa coraz częściej stosują je, by podkreślić ekologiczny profil firmy. Bezpieczeństwo i trwałość gwarantują przetestowane systemy od renomowanych dostawców.

Elastyczność projektowa pozwala na dostosowanie kąta nachylenia paneli do ekspozycji słonecznej danej ściany budynku. W efekcie efektywność energetyczna rośnie, a zależność od sieci maleje. Takie konstrukcje sprawdzają się również w gęstej zabudowie miejskiej, gdzie grunt jest niedostępny. Inwestycja zwraca się szybciej niż w tradycyjnych instalacjach naziemnych.

Zobacz także: Konstrukcja gruntowa pod panele PV 10 kW – specyfikacja

Wymagania wytrzymałościowe na wiatr i grad

Konstrukcje pod panele fotowoltaiczne na ścianie muszą wytrzymywać silne podmuchy wiatru, osiągające prędkości powyżej 150 km/h w strefach nadmorskich. Obliczenia obciążenia wiatrem opierają się na normach Eurokodu 1, uwzględniając kształt elewacji i wysokość budynku. Profile nośne projektuje się z współczynnikiem bezpieczeństwa 1,5, by zapobiec odkształceniom. Testy tunelowe symulują te warunki, potwierdzając stabilność całego systemu.

Grad o średnicy do 50 mm i prędkości 80 km/h wymaga od paneli fotowoltaicznych powłok hartowanych szkła o grubości 3,2 mm. Konstrukcja elewacyjna absorbuje uderzenia przez elastyczne mocowania, minimalizując ryzyko pęknięć. Laboratoria certyfikują moduły pod kątem klasy hailstone 4, co zapewnia wieloletnią odporność. W praktyce takie rozwiązania przetrwały burze w całej Europie bez awarii.

Porównanie wytrzymałości na wiatr różnych systemów elewacyjnych

Zobacz także: Ile kosztuje fotowoltaika na dom 150 m² w 2025?

Wymagania te narzucają sztywne kryteria dla kotew i profili, mocowanych przez betonową ścianę co 60 cm. Regularne przeglądy co 5 lat przedłużają żywotność konstrukcji. Wybór certyfikowanych komponentów eliminuje ryzyko korozji przez wilgoć.

Projektowanie konstrukcji pod PV na elewacji

Projektowanie zaczyna się od analizy nasłonecznienia ściany budynku za pomocą oprogramowania jak PVsyst, określając optymalny kąt nachylenia paneli – zazwyczaj 30-60 stopni. Należy uwzględnić kierunek wiatru dominującego i obciążenie śniegiem, nawet jeśli minimalne na pionowych powierzchniach. Symulacje 3D weryfikują rozkład sił na całej elewacji. To podejście zapewnia maksymalną wydajność przez 25 lat eksploatacji.

Kolejnym krokiem jest dobór rozstawu paneli, by uniknąć cieniowania między rzędami. Wysokość konstrukcji nie powinna przekraczać 4 m na sekcję, ułatwiając transport i montaż. Obliczenia statyczne przez inżyniera konstrukcji uwzględniają masę paneli – ok. 20 kg/m². Integracja z istniejącą fasadą wymaga skanowania laserowego dla precyzji.

Kluczowe parametry projektowe

  • Obciążenie wiatrem: do 2,5 kN/m²
  • Grubość podkonstrukcji: min. 50 mm
  • Odstęp od ściany: 10-15 cm dla wentylacji
  • Liczba kotew na m²: 4-6 szt.

Dostosowanie do elewacji zabytkowych wymaga lekkich profili, zachowując autentyczność budynku. Końcowa wizualizacja w BIM pozwala na wczesne wykrycie kolizji z instalacjami.

Materiały do konstrukcji elewacyjnych PV

Aluminium anodowane stanowi podstawę ram nośnych dzięki lekkości i odporności na korozję, wytrzymując naprężenia do 300 MPa. Stal nierdzewna AISI 316 stosowana jest w kotwach penetrujących ścianę, zapewniając szczelność przez uszczelki EPDM. Profile modułowe ułatwiają skalowanie instalacji na dużych elewacjach budynków biurowych.

Kompozyty z włókna szklanego redukują masę o 40% w porównaniu do stali, idealne dla wysokich konstrukcji. Powłoki polimerowe chronią przed UV i solami w strefach przybrzeżnych. Wybór materiałów zależy od klasy korozyjności C3-C5 według ISO 12944. Certyfikaty ETA potwierdzają ich trwałość.

Szkło laminowane w panelach fotowoltaicznych elewacyjnych osiąga transmisję światła do 92%, zachowując estetykę. Gumowe dystansery tłumią wibracje od wiatru. Recykling 95% komponentów podkreśla ekologiczny aspekt takich rozwiązań.

Montaż krok po kroku paneli na ścianie

Pierwszy etap to przygotowanie elewacji – oczyszczenie i oznaczenie punktów kotwienia co 60 cm przez wiercenie otworów ø12 mm. Montaż szyn poziomych następuje od dołu, poziomując laserem dla idealnej płaskości. Kotwy chemiczne wypełniają dziury, utwardzając w 30 minut. Pracownicy w uprzęży bezpieczeństwa zapewniają zgodność z BHP.

Następnie instaluje się pionowe profile nośne, mocując je do szyn śrubami M8. Panele fotowoltaiczne na ścianie snap-in systemem zatrzaskowym, z dystansami wentylacyjnymi. Podłączenie kabli przez dławiki zapobiega wnikaniu wody. Całość testowana pod obciążeniem statycznym przed oddaniem.

Etapy montażu w skrócie

  • 1. Wiercenie i kotwienie
  • 2. Montaż szyn i profili
  • 3. Instalacja paneli
  • 4. Elektryka i testy
  • 5. Odbiór techniczny

Montaż jednej elewacji trwa 3-5 dni dla 100 m², zależnie od dostępu. Zima wykluczona ze względu na niskie temperatury utwardzania klejów.

Zgodność z normami budowlanymi elewacji PV

Norma PN-EN 1991-1-4 reguluje obciążenia wiatrem dla konstrukcji elewacyjnych PV w Polsce. Systemy muszą posiadać Europejską Ocenę Techniczną ETA, potwierdzającą nośność i odporność ogniową klasy B-s1,d0. Montaż na ścianach nośnych wymaga projektu budowlanego zatwierdzonego przez nadzór. To gwarantuje legalność i ubezpieczenie instalacji.

PN-EN 1090-1 klasyfikuje spawanie profili na EXC3, zapewniając jakość wykonania. Wentylacja pod panelami spełnia wymogi PN-EN 13164 dot. izolacji termicznej. Przeglądy okresowe wg PN-EN 1990 przedłużają gwarancję do 30 lat. Zgodność z MPD pozwala na dotacje z programów unijnych.

Instalacje na elewacjach zabytkowych podlegają uzgodnieniu z konserwatorem, stosując niewidoczne mocowania. Normy akustyczne PN-B-02151-3 minimalizują hałas od wiatru. Pełna dokumentacja archiwalna ułatwia przyszłe modyfikacje budynku.

Systemy BIPV w konstrukcjach ściennych

Systemy BIPV integrują panele fotowoltaiczne bezpośrednio w elewację budynku, zastępując tradycyjne okładziny. Generują energię przy zachowaniu designu fasady, z sprawnością do 20%. Moduły półprzezroczyste umożliwiają doświetlenie wnętrz światłem naturalnym. Idealne dla biurowców i hoteli dążących do certyfikatu LEED.

Konstrukcja BIPV opiera się na ramach z poliwęglanu wzmocnionego, montowanych na klik. Wytrzymałość na wiatr osiąga 2 kN/m² dzięki monolitycznej strukturze. Produkcja na miarę dostosowuje kolory do architektury. Koszty początkowe wyższe, ale oszczędności na materiałach elewacyjnych równoważą inwestycję.

Przykłady z Europy pokazują redukcję zużycia energii o 30% w budynkach z BIPV na ścianach południowych. Integracja z systemami inteligentnego budynku optymalizuje produkcję. Przyszłość to elastyczne folie PV, cienkie jak farba, rewolucjonizujące elewacje.

Pytania i odpowiedzi

  • Jak zaprojektować konstrukcję pod panele fotowoltaiczne na ścianie?

    Projektowanie wymaga analizy obciążenia wiatrem, śniegiem, gradem oraz ekspozycji słonecznej elewacji. Należy uwzględnić kąt nachylenia paneli, mocowanie do ściany i zgodność z normami budowlanymi, co zapewnia stabilność i optymalną wydajność.

  • Jakie wymagania wytrzymałościowe musi spełniać konstrukcja elewacyjna pod panele PV?

    Konstrukcja musi wytrzymywać obciążenia dynamiczne od wiatru (do 2,5 kN/m²), grad (do 50 mm średnicy) oraz statyczne od śniegu. Testy laboratoryjne i poligonowe potwierdzają odporność na warunki atmosferyczne, gwarantując trwałość przez dekady.

  • Czy montaż paneli fotowoltaicznych na elewacji jest zgodny z normami?

    Tak, systemy elewacyjne od certyfikowanych dostawców spełniają polskie normy budowlane (PN-EN 1991) oraz wymogi BIPV. Montaż wymaga projektu zaakceptowanego przez konstruktora i zgłoszenia do nadzoru budowlanego.

  • Jakie zalety ma konstrukcja pod panele PV na ścianie budynku?

    Pozwala na wykorzystanie pionowej powierzchni, integrację z fasadą (efekt BIPV), poprawę estetyki i redukcję kosztów energii. Idealna dla budynków z ograniczonym dachem, zwiększa niezależność energetyczną bez strat powierzchni użytkowej.
