Konstrukcja gruntowa pod panele PV 10 kW – specyfikacja

Redakcja 2025-09-14 14:20 / Aktualizacja: 2026-02-07 11:53:28 | Udostępnij:

Planujesz samodzielną instalację fotowoltaiki na gruncie o mocy 10 kW i szukasz solidnej konstrukcji pod 22 panele? Zrozumiem Twoje obawy o trwałość i prostotę montażu – to kluczowe, by uniknąć niespodzianek. W tym tekście omówię szczegółową specyfikację zestawu montażowego dla pionowego układu z nachyleniem 30 stopni, antykorozyjną powłokę gwarantującą 10 lat bezawaryjnej pracy oraz elastyczne dopasowanie do standardowych modułów, co pozwoli Ci szybko postawić wolnostojącą strukturę z instrukcjami w komplecie.

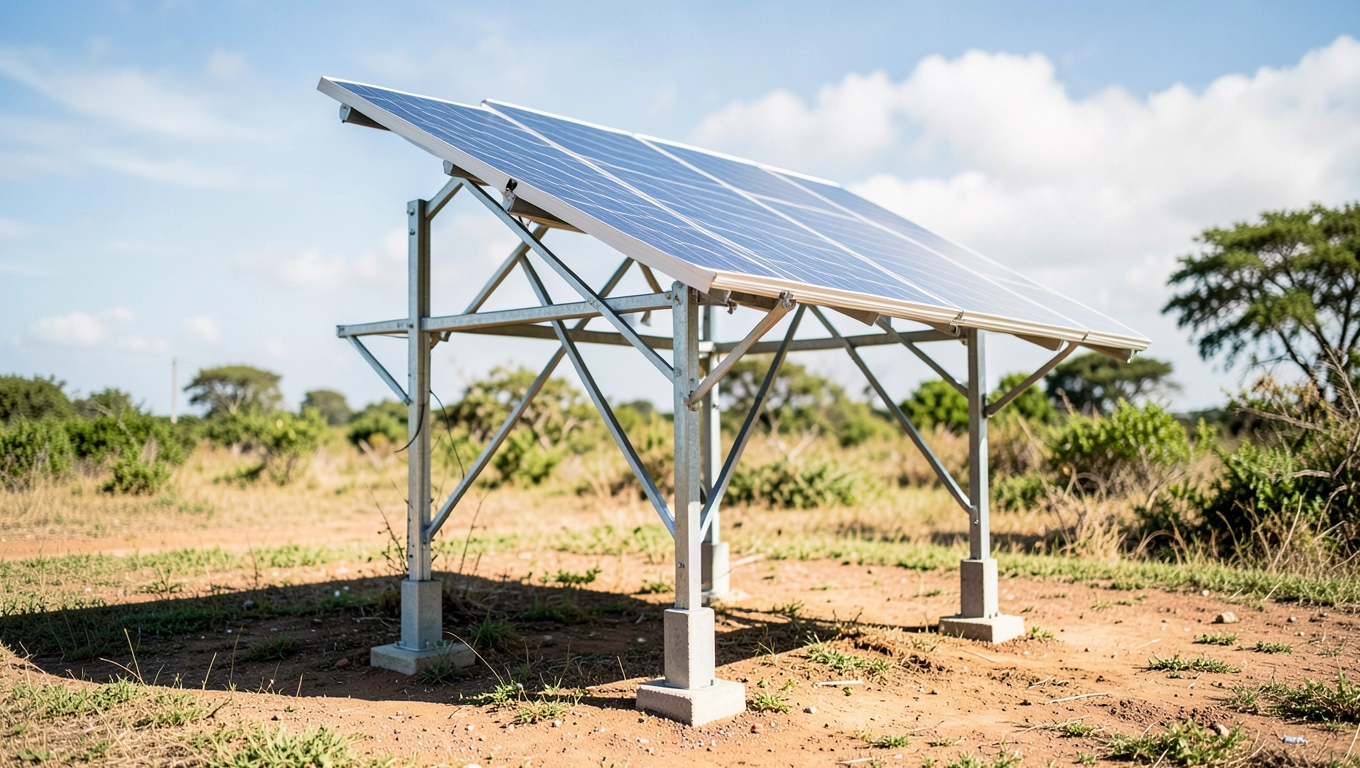

Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW

Specyfikacja konstrukcji gruntowej dla 22 modułów PV

Kompletny zestaw montażowy obejmuje stalowe profile, kotwy gruntowe i zaciski dostosowane do 22 paneli o mocy łącznej 10 kW. Elementy są wstępnie skręcone, co ułatwia samodzielny montaż bez specjalistycznych narzędzi. Gwarancja na konstrukcję obejmuje 10 lat, potwierdzając jej niezawodność w warunkach zewnętrznych. Zestaw zawiera szczegółową instrukcję krok po kroku z rysunkami technicznymi. Dzięki temu unikniesz błędów i skrócisz czas instalacji do kilku dni.

Podstawowe komponenty to dwa rzędy po 11 modułów, z rozstawem zapewniającym cyrkulację powietrza. Materiały spełniają normy PN-EN dla obciążeń wiatrowych i śniegowych. Waga całego zestawu wynosi około 500 kg, co ułatwia transport.

Montaż w dwóch rzędach pod kątem 30° na gruncie

Montaż zaczyna się od wypoziomowania terenu i wbicia kotew gruntowych na głębokość 80 cm. Profile nośne ustawia się pod kątem 30 stopni, optymalnym dla Polski, by maksymalizować wychwyt światła słonecznego. Panele mocuje się pionowo za pomocą regulowanych zacisków, co zapobiega gromadzeniu się śniegu. Cały proces opisano w dołączonej instrukcji z checklistą.

Zobacz także: Ile kosztuje fotowoltaika na dom 150 m² w 2025?

  • Przygotuj grunt: usuń darnię, wyrównaj powierzchnię.
  • Wbij kotwy: użyj młota lub wiertnicy gruntowej.
  • Montuj profile: skręcaj śruby z momentem 40 Nm.
  • Instaluj panele: sprawdź szczelność połączeń.
  • Zakończ: podłącz uziemienie.

Ten układ dwóch rzędów minimalizuje zacienianie i ułatwia dostęp do konserwacji.

Antykorozyjna powłoka o trwałości 10 lat

Powłoka cynkowo-magnezowa naniesiona metodą ogniową chroni stal przed rdzą nawet w wilgotnych glebach. Gwarantuje 10-letnią trwałość bez konieczności renowacji, co obniża koszty eksploatacji. Testy laboratoryjne potwierdziły odporność na sól i kwasy organiczne z gleby. Powłoka nie pęka pod wpływem cykli termicznych od -30 do +60°C.

W porównaniu do malowania proszkowego, ta technologia zapewnia głębszą penetrację i dłuższy okres ochrony. Idealna dla instalacji naziemnych narażonych na warunki atmosferyczne.

Zobacz także: Fotowoltaika i grzejniki elektryczne: Opłacalność 2025

Dopasowanie do modułów o wymiarach 1722x1134 mm

Konstrukcja jest zoptymalizowana pod standardowe panele 1722x1134x30 mm, popularne w systemach 10 kW. Rozstaw otworów montażowych idealnie odpowiada fabrycznym otworom modułów. Regulacja wysokości pozwala na precyzyjne dopasowanie bez luzów. To zapewnia stabilność i brak naprężeń mechanicznych.

Dla 22 modułów układ pionowy skraca rozstaw rzędów do 3 metrów, oszczędzając miejsce na działce.

Zalety gruntowej instalacji 10 kW PV

Instalacja gruntowa eliminuje obciążenie dachu, co jest kluczowe dla starszych budynków. Łatwy dostęp ułatwia czyszczenie i serwis, przedłużając żywotność paneli. Koszty robocizny spadają o 30 procent w porównaniu do dachowych rozwiązań.

Wolnostojąca konstrukcja pozwala na szybką relokację, np. przy zmianie przeznaczenia gruntu.

  • Brak ingerencji w budynek.
  • Wyższa wydajność dzięki optymalnemu kątowi.
  • Niższe koszty utrzymania.

Optymalizacja wydajności pod 10 kW na gruncie

Kąt 30 stopni w układzie pionowym generuje do 15 procent więcej energii rocznie niż płaskie ułożenie. Dwa rzędy z odstępem 3 m minimalizują straty zacieniania poniżej 2 procent. Konstrukcja wspiera wentylację, obniżając temperaturę paneli o 5-10°C.

Całość zgodna z normami IEC dla instalacji naziemnych mocy do 50 kW.

Dostosowanie konstrukcji do niestandardowych paneli

Zestaw umożliwia regulację szyn montażowych o ±10 cm, pasując do modułów o podobnych wymiarach. Dla niestandardowych rozmiarów wystarczy podać parametry, by dostosować profile. Instrukcja zawiera wskazówki do samodzielnej modyfikacji bez utraty gwarancji. To elastyczność ceniona w projektach indywidualnych.

Zmiany nie wpływają na nośność, potwierdzoną obliczeniami statycznymi.

Pytania i odpowiedzi

  • Ile paneli pomieści konstrukcja gruntowa dla systemu 10 kW?

    Konstrukcja jest dedykowana dla 22 modułów PV o standardowych wymiarach, np. 1722x1134x30 mm, z opcją indywidualnej wyceny pod inne rozmiary po kontakcie.

  • Jaki jest układ montażowy paneli?

    Układ w dwóch rzędach z pionowym nachyleniem 30 stopni, zapewniającym optymalne kątowanie dla maksymalnego pozyskiwania energii słonecznej.

  • Jakie gwarancje oferuje antykorozyjna konstrukcja?

    Antykorozyjna powłoka gwarantuje 10-letnią trwałość, idealną do eksploatacji na gruncie w warunkach zewnętrznych, redukując ryzyko awarii.

  • Jakie są zalety i cena zestawu montażowego?

    Kompletny zestaw jest gotowy do szybkiej instalacji bez dodatkowych elementów, minimalizując koszty robocizny; cena netto wynosi ,00 zł (,00 zł brutto); oferta B2B dla instalatorów i handlowców z możliwością dostosowania.
